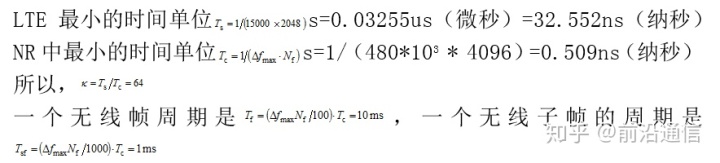

与LTE一样，NR也是有最小的一个时间单位，主要用于采用时间。

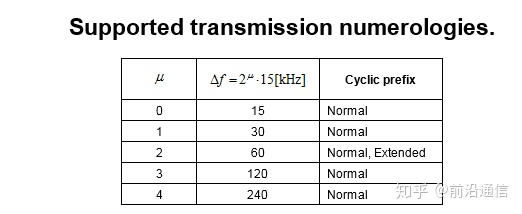

协议规定的子载波间隔可以取值如下（5种），子载波间隔为60Khz的时候，循环前置的CP可以为扩展形式，后面两种SCS用于FR2频段。：

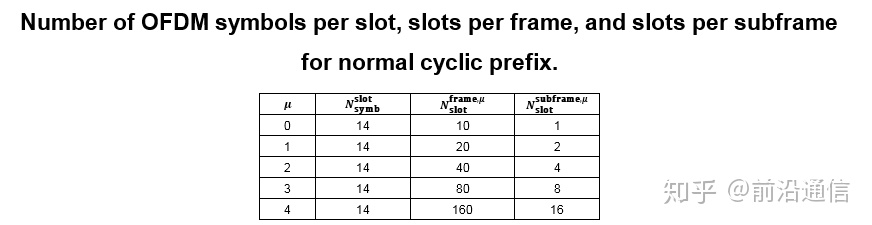

针对每种子载波间隔，时隙时间长度不同，也就是说每个子帧中占有的时隙数不一样，但是有一个是不变：每时隙中OFDM符号个数均是14个，具体如下：

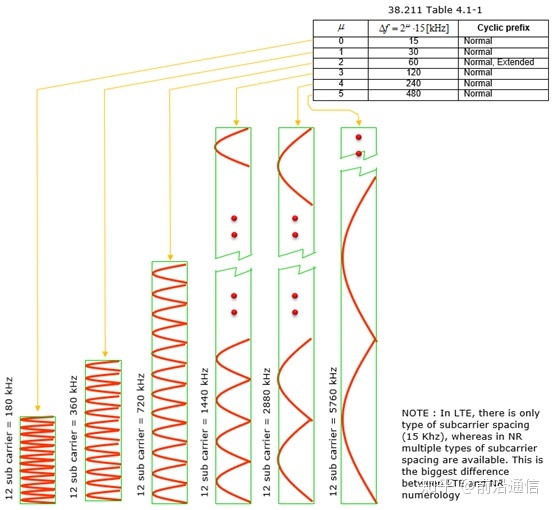

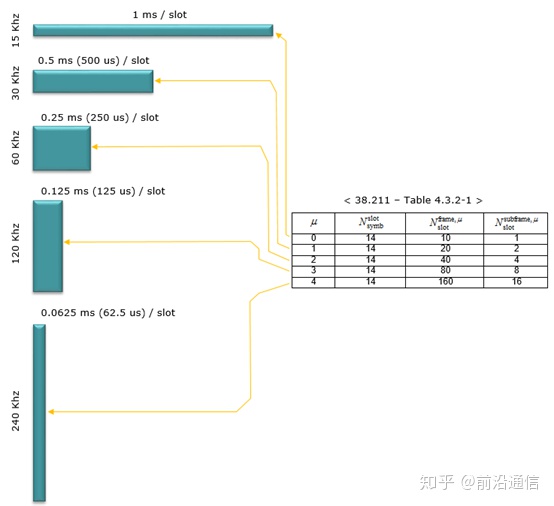

直观形象的显示如下：

物理层另外一个概念是物理资源块（PRB），所以就需要了解RG（ResourceGrid），而RG又是由RE组成，RE是时域和频域上最小的一个组成单元，他们之间的关系如下：

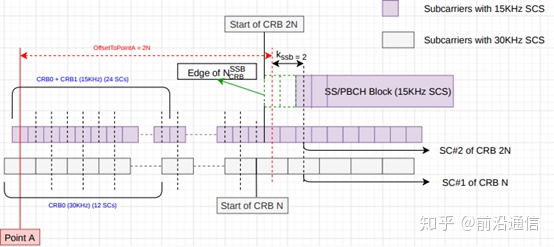

SSB：是由主同步信号、辅同步信息及广播信道组成的，将三者组成一个块，最大的优势或考虑是为了波束赋形和管理，SSB中又牵涉到很多概念，如PointA、CRB0，看下面这张图就可以理解。

最后再介绍下天线端口（概念与LTE一致，各信道业务占用的天线端口如下）

上行物理资源

下行天线端口定义如下：
