5G/NR 学习笔记：信道映射

125 阅读 0 评论 83 点赞

我是靠谱客的博主甜美奇迹，最近开发中收集的这篇文章主要介绍5G/NR 学习笔记：信道映射，觉得挺不错的，现在分享给大家，希望可以做个参考。

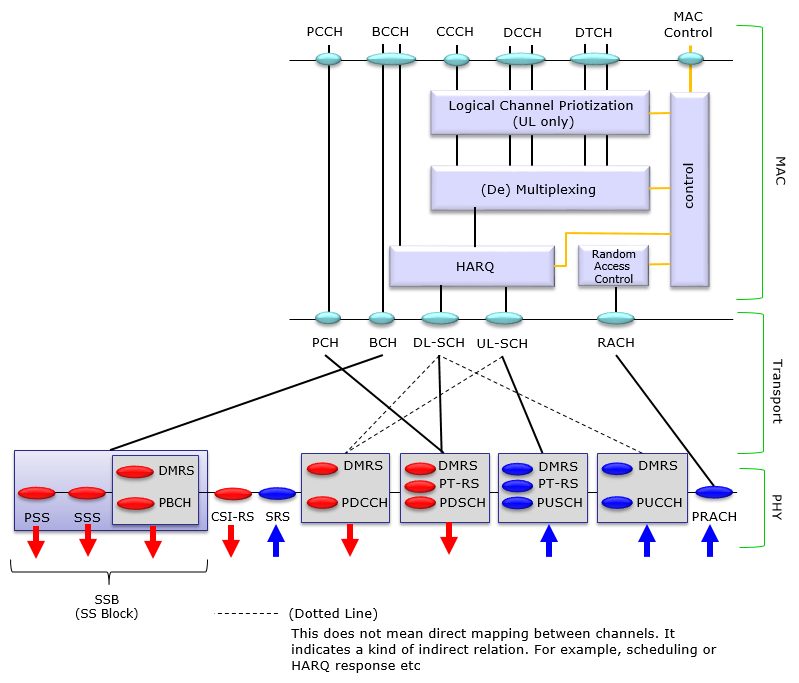

概述

在这里插入图片描述
虚线不是说明他们之间有直接的信道，而是他们之间有联系。

PSS、SSS、PBCH是绑定在一起，位于下行资源SSB中。
DL-SCH需要PDSCH、DMRS来做物理层调度。
UL-SCH需要PUSCH、DMRS来做物理层调度。
DL-SCH需要PUCCH、DMRS来做HARQ。

MAC - PHY 层的映射参考38.321和38.211.

NR和LTE在物理层信道的差别：

NR不再使用CRS，即Cell Specific Reference Signal
NR PDSCH 需要DMRS；LTE PDSCH不使用DMRS。这是因为NR PDSCH没有关于CRS的信息，所以它需要使用DMRS。

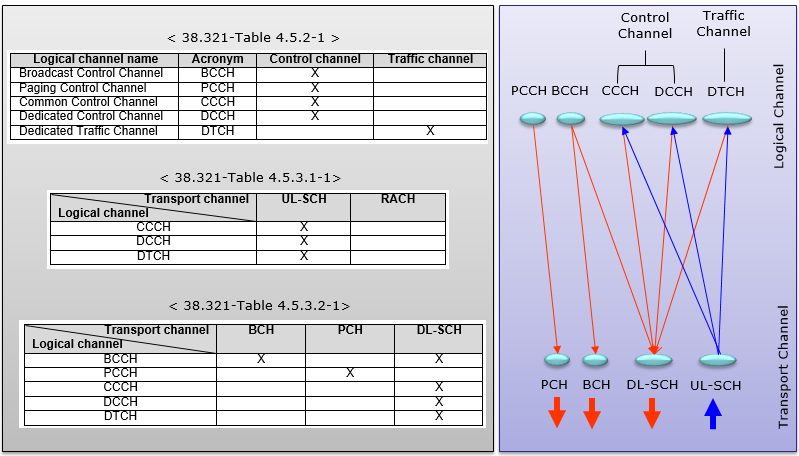

下图是逻辑信道与传输信道之间一对一或者一对多的映射关系。但是BCCH映射为BCH和DL-SCH。这意味着BCCH消息同时映射到BCH和DL-SCH嘛？不是的，一些BCCH数据映射到BCH，还有一些映射到DL-SCH。在LTE中，又两种BCCH。一种是MIB，另一种是SIB。MIB就是BCCH-BCH，而SIB是BCCH-DL SCH。

在这里插入图片描述
