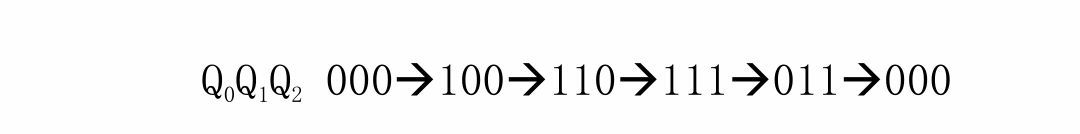

万能的MATLAB实现一个五进制计数器，状态转换图如下：
JK触发器的逻辑功能：
如果使用简单便捷不画真值表不看公式不化简的方法，则考虑把JK触发器两端接一起，取1时输出取反，取0时输出保持不变。对于Q0，考虑当Q0 Q1 Q2状态为000或111时，J0、K0为1，Q0取反，其他情况J0、K0为0。对于Q1、Q2也是一样的思想。
即：
J
0
=
K
0
=
Q
0
‾
⋅
Q
1
‾
⋅
Q
2
‾
+
Q
0
⋅
Q
1
⋅
Q
2
J_0 =K_0= overline{Q_0}·overline{Q_1}·overline{Q_2}+{Q_0}·{Q_1}·{Q_2}
J0=K0=Q0⋅Q1⋅Q2+Q0⋅Q1⋅Q2
J
1
=
K
1
=
Q
0
⋅
Q
1
‾
⋅
Q
2
‾
+
Q
0
‾
⋅
Q
1
⋅
Q
2
J_1 =K_1= {Q_0}·overline{Q_1}·overline{Q_2}+overline{Q_0}·{Q_1}·{Q_2}
J1=K1=Q0⋅Q1⋅Q2+Q0⋅Q1⋅Q2
J
2
=
K
2
=
Q
0
⋅
Q
1
⋅
Q
2
‾
+
Q
0
‾
⋅
Q
1
⋅
Q
2
J_2 =K_2= {Q_0}·{Q_1}·overline{Q_2}+overline{Q_0}·{Q_1}·{Q_2}
J2=K2=Q0⋅Q1⋅Q2+Q0⋅Q1⋅Q2
仿真图
用simulink拖出相应的器件连线
（注意信号发生器用Pulse Generator，有些器件要改为逻辑值）

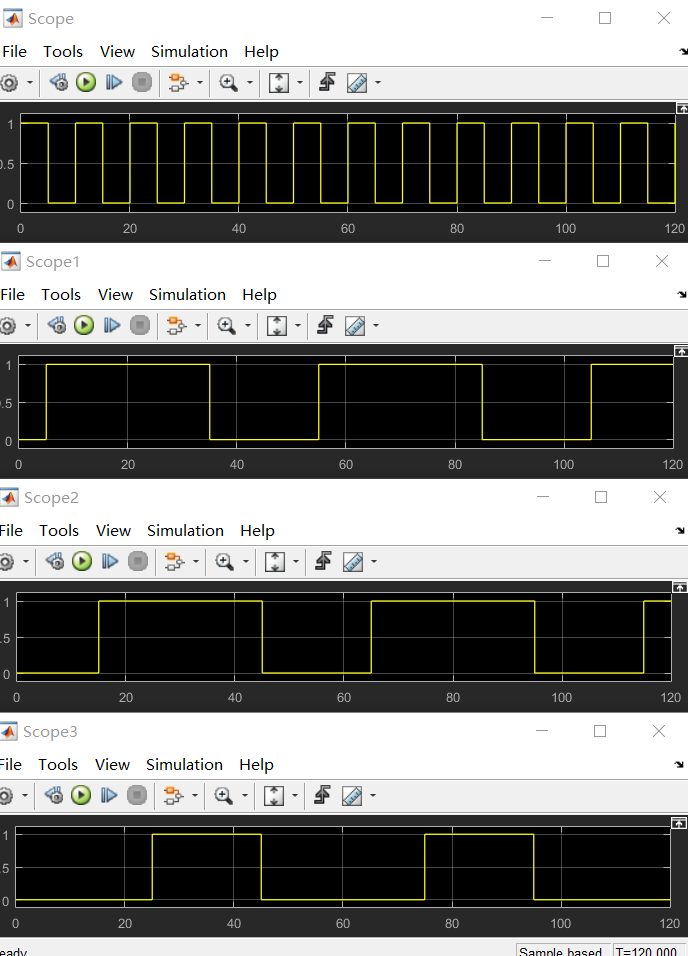

结果：
从上到下分别是：时钟、Q0、Q1、Q2
