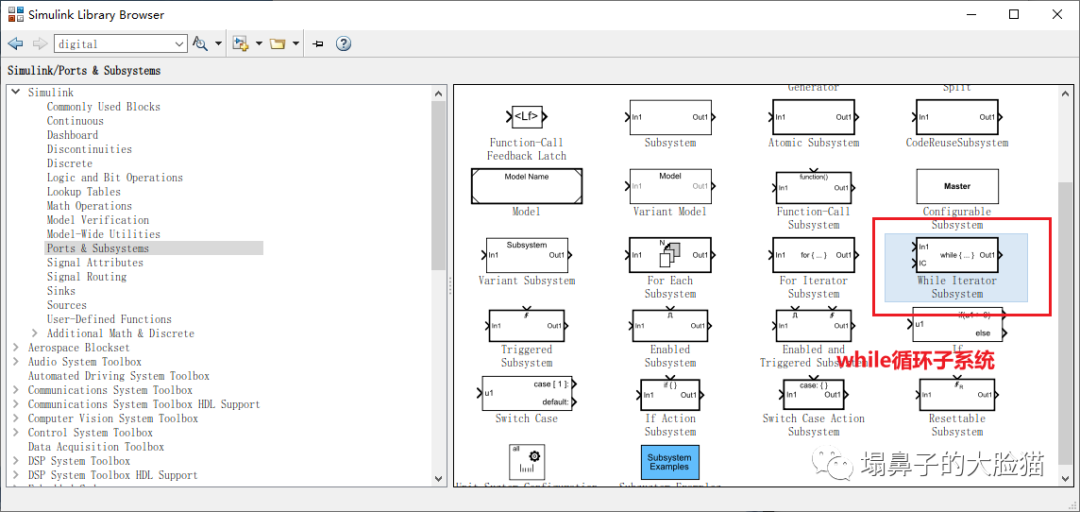

     1)Simulink中for循环子系统模块相当于C语言中的while循环结构；

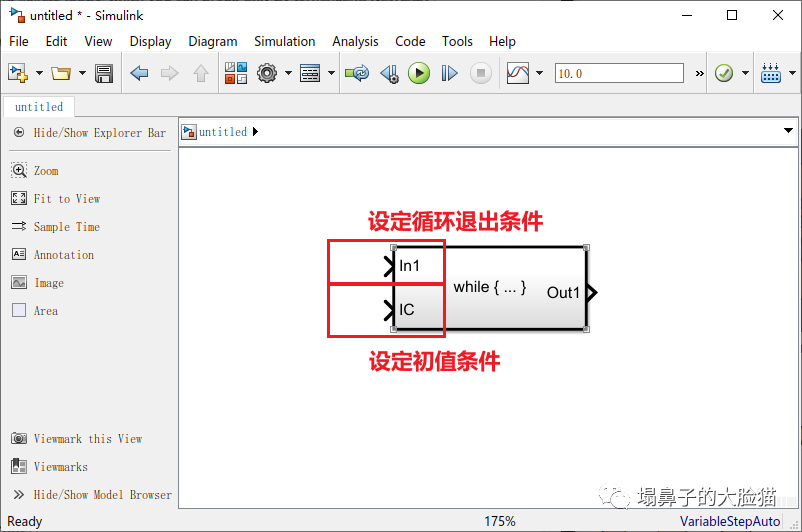

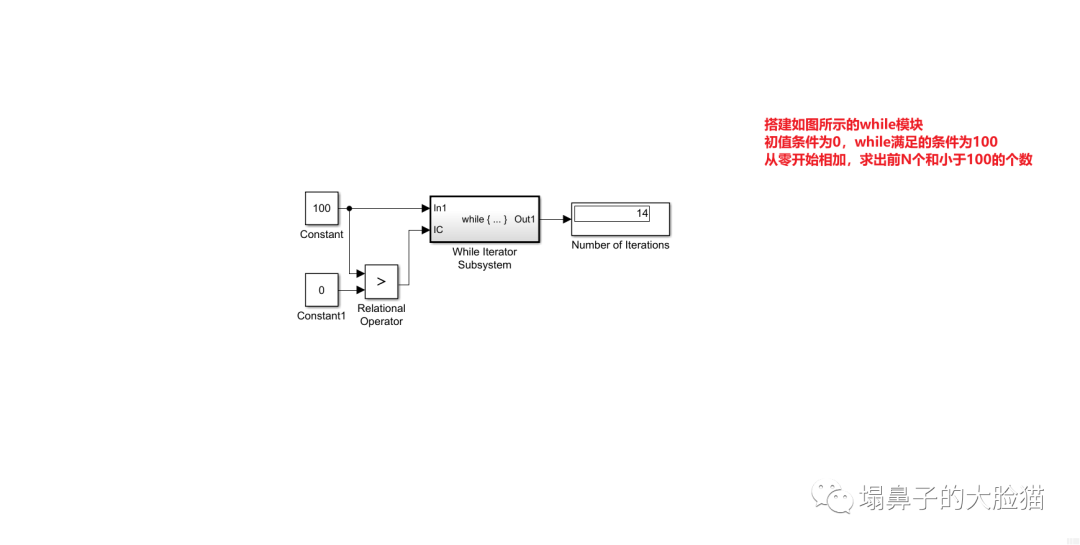

    2)while循环中有两个输入端口，分别设定循环的退出条件以及初值条件；

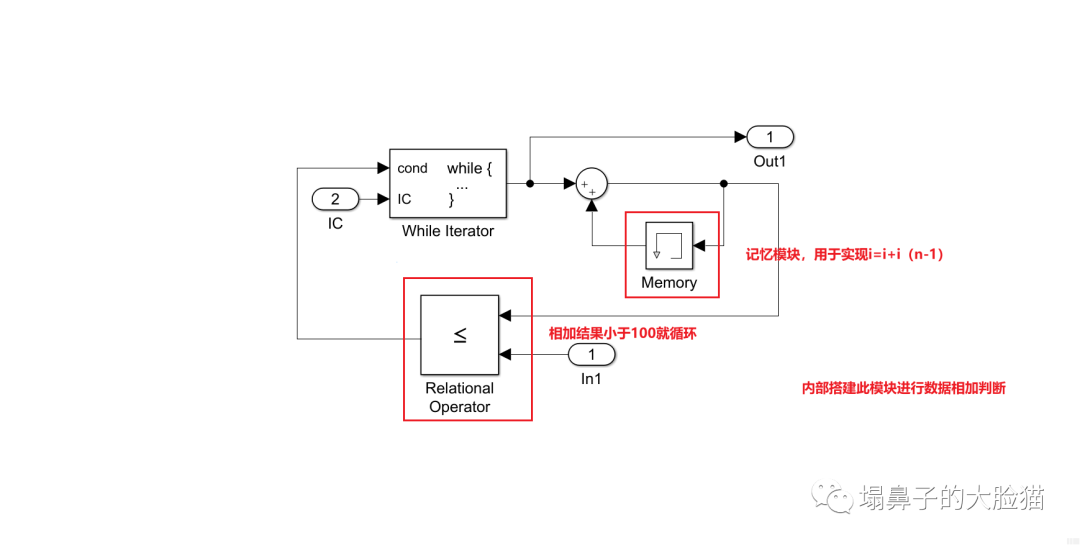

    3)搭建出如下图所示while循环模块，其中处置条件为0，while的满足条件为100，从零开始相加，求出前N个小于100的个数；

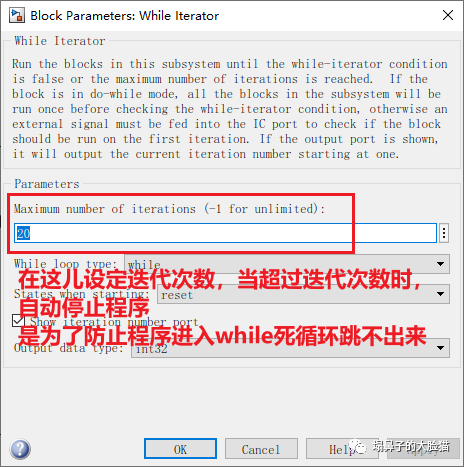

    4)双击进入模块可以进行迭代次数的设定，当循环次数超过迭代次数时，自动停止程序，当然在设置时需要设置次数要超过本身正常运行次数，这样做的目的是为了防止程序进入while死循环跳不出来；

  通过运行可以得到结果如图所示：

正切函数定义域&计算器排版修饰

    1)为了划分确定tan函数的定义域，所以在等于号的回调函数中设定一个if...else...判断语句，当正切函数求值为pi/2和-pi/2时，此时输出为inf；

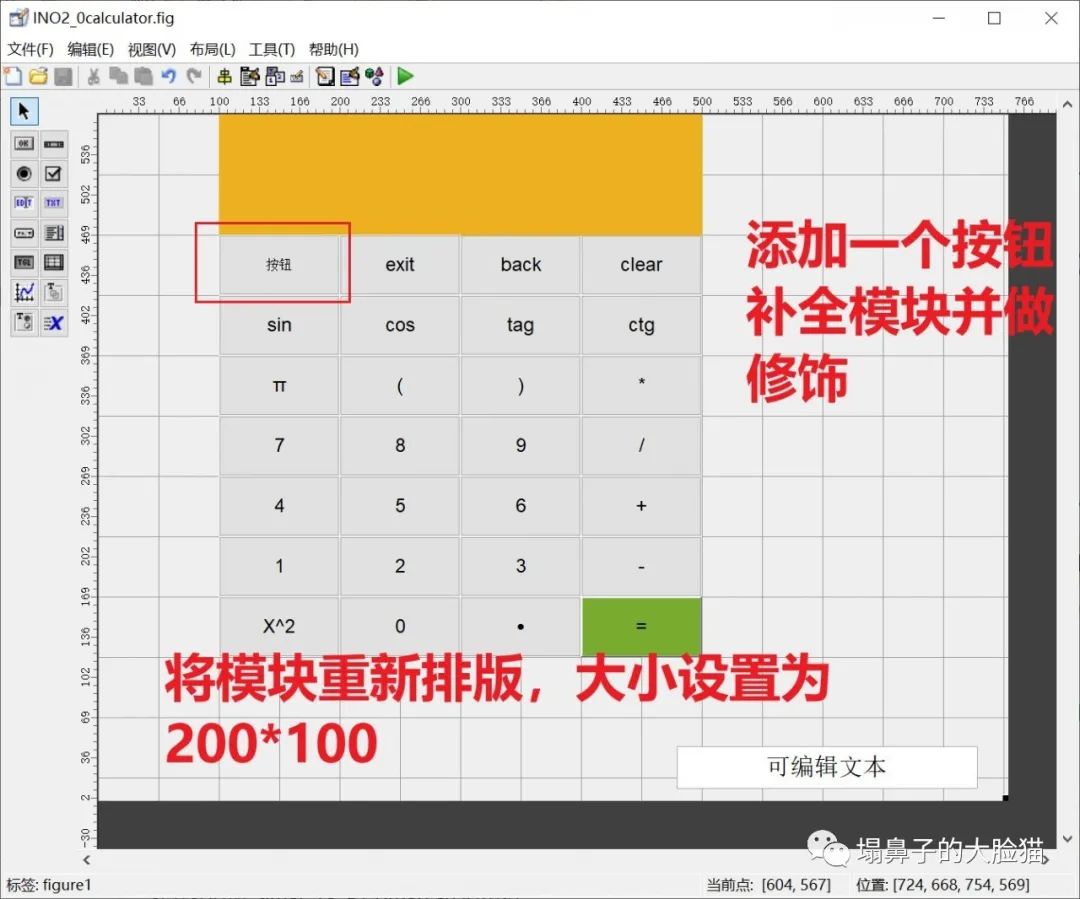

    2)将按键重新排版并设定大小；

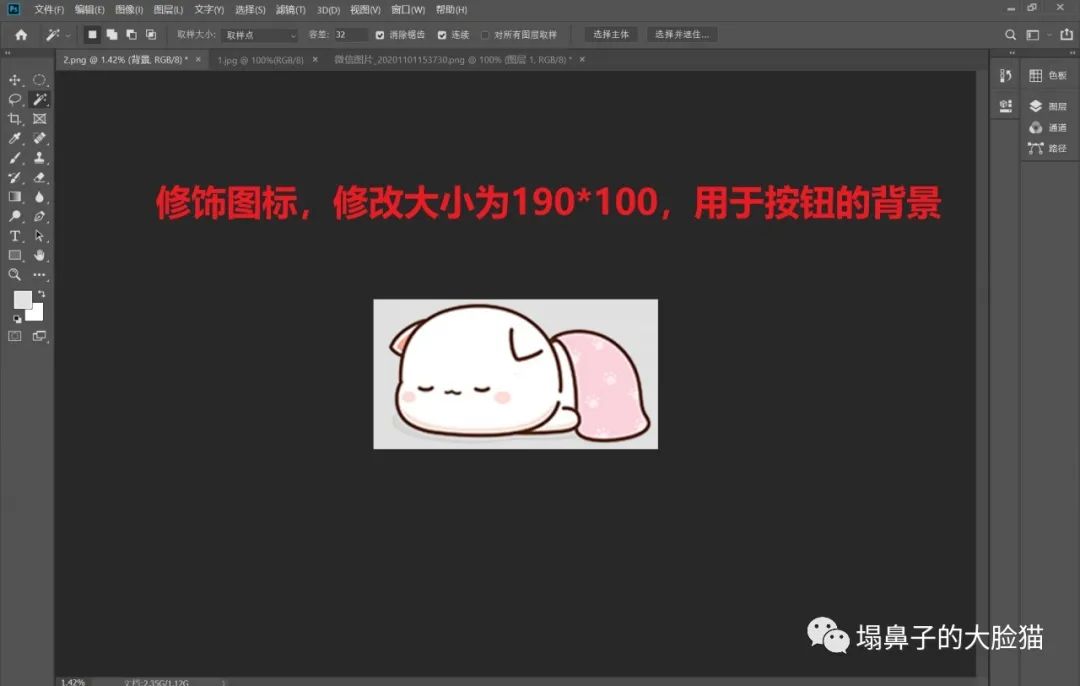

    3)寻找图标做修饰，修改像素为190*100，用做按钮背景；

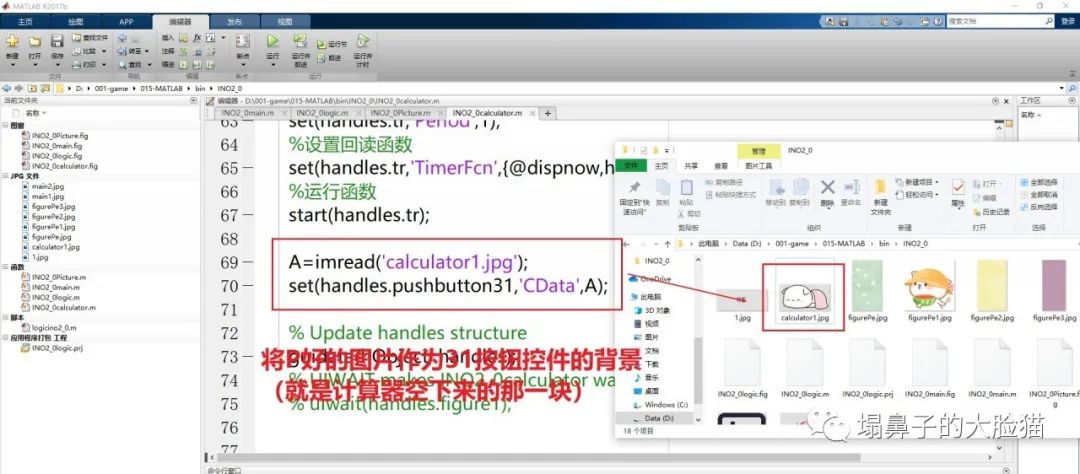

    4)将P好的图片用作31控件按钮的背景，即为计算机空下来的那块；

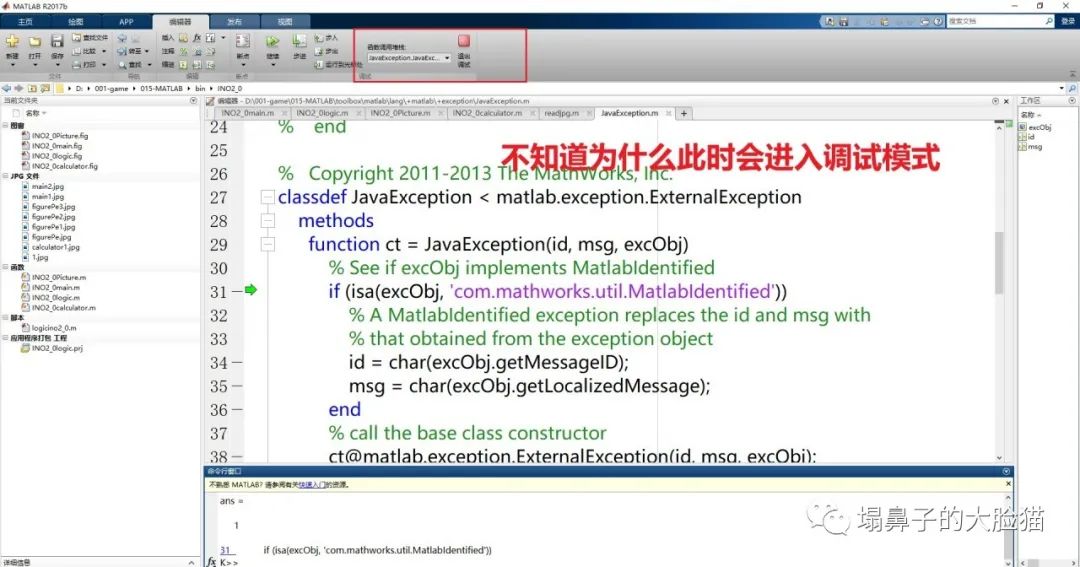

    5)此时运行不知道为什么会进入调试模式；

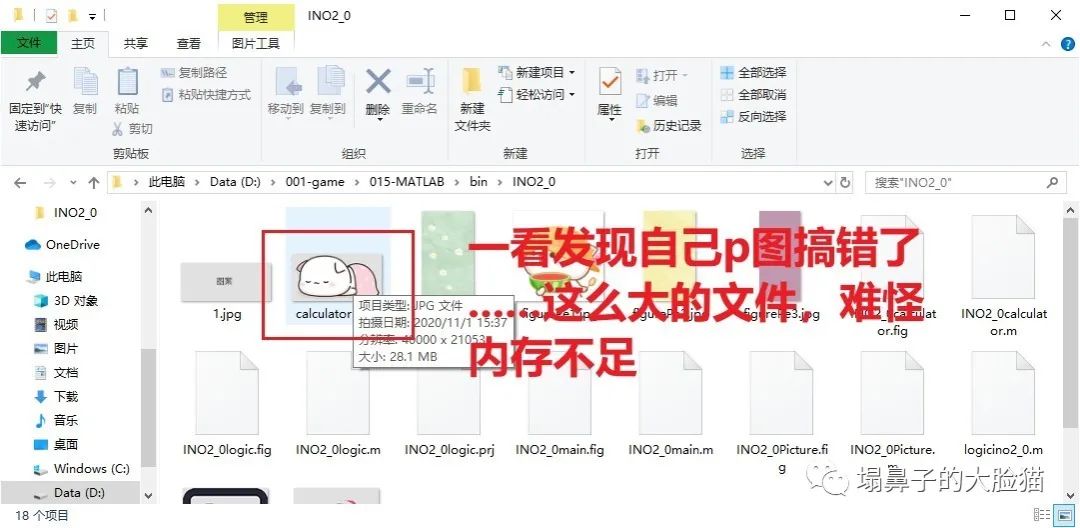

    6)检查发现自己P图搞错了，这么大的文件，难怪内存不足；

    7)重新P图，将图片像素改为按钮大小；

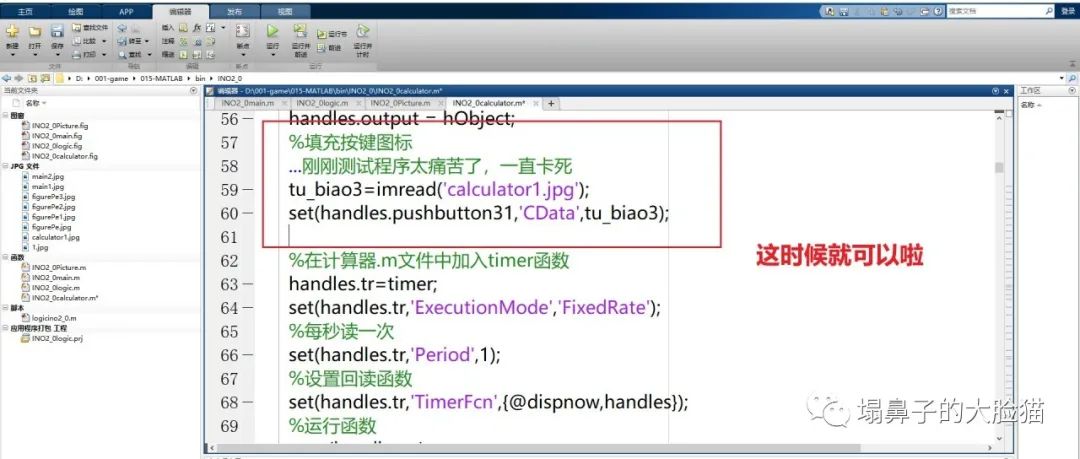

    8)然后将代码写至calculator.m的函数中；

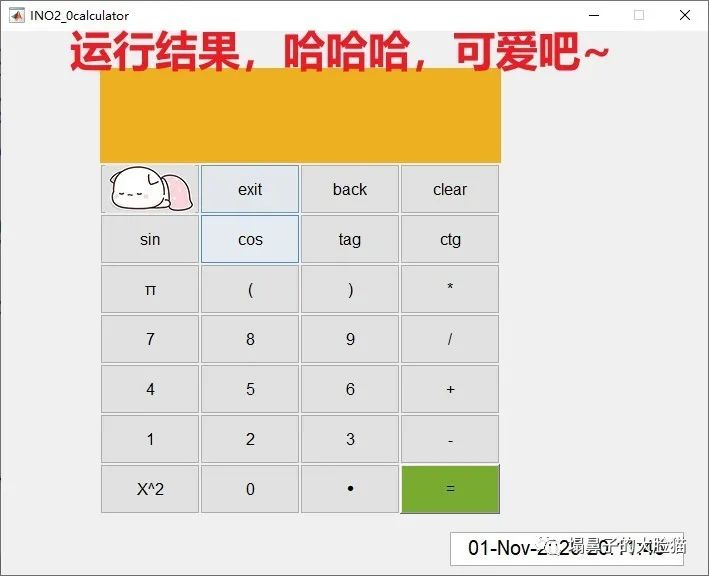

    9)运行结果，可以看到，哈哈哈，可爱吧~~

Stateflow-MATLAB Function

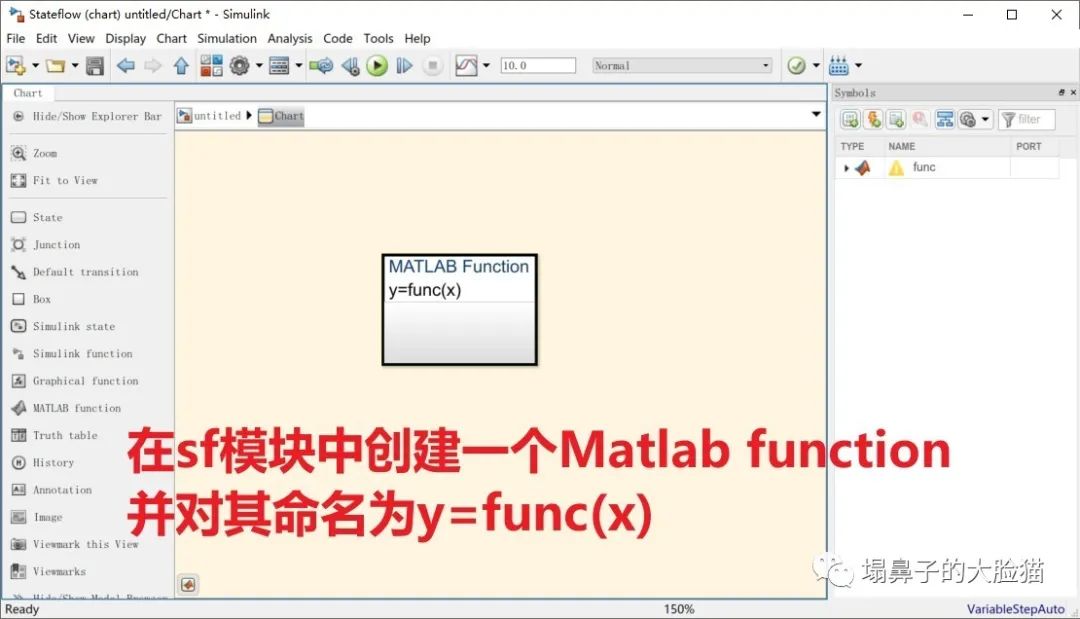

    1)在新建sf模型，在模型中建立一个

MATLAB Function,并对其命名为y=func(x)；

    2)此时双击sf模块即可打开.m文件，在模型中可以定义func函数；

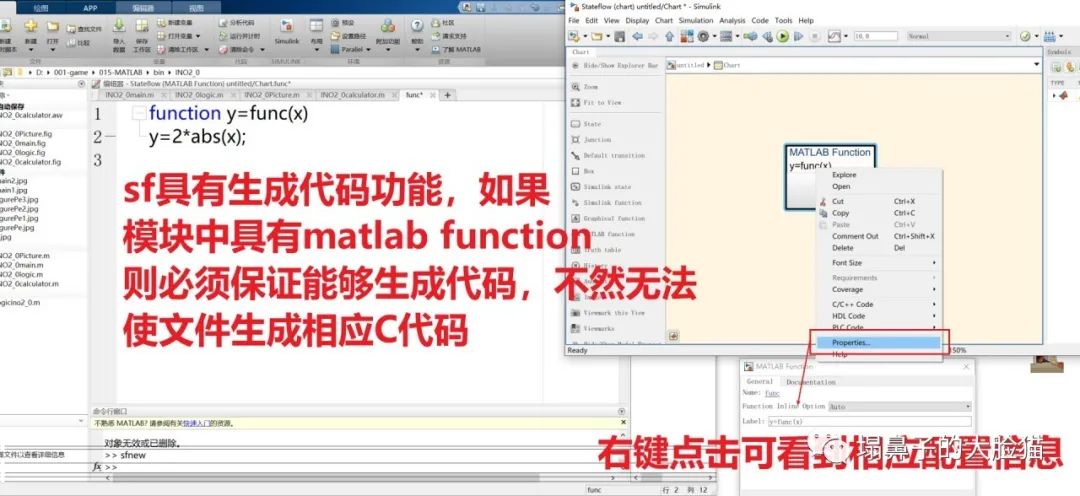

    3)sf在生成代码时，必须要保证

MATLAB Function也能够生成代码才行，不然无法对模块生成代码；

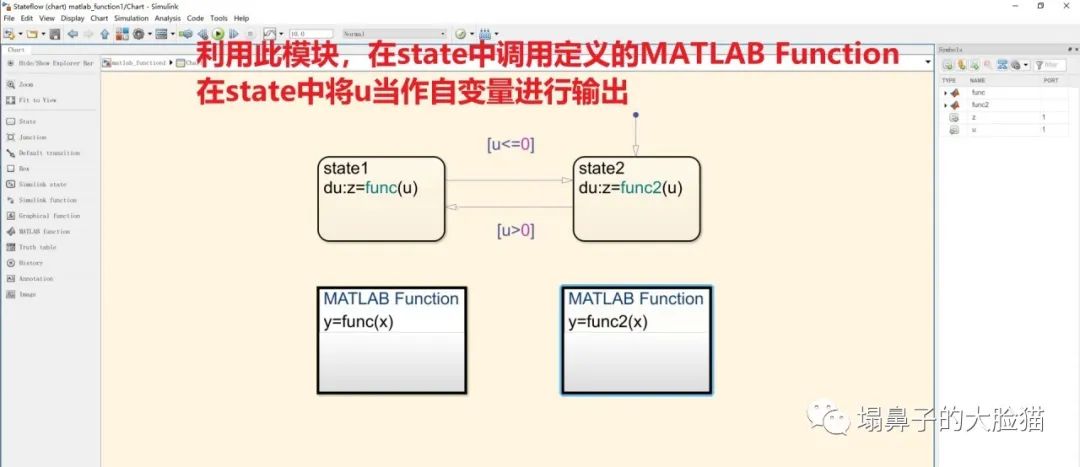

    4)利用此模块，在state中调用定义

MATLAB Function，并在state状态中调用使用的MATLAB Function；

    5)在sf模块的外围将正弦模块当作输入，并用示波器观察波形；
