概述

2021中国汽车软件质量峰会”。将于2021年3月18-19日在上海召开，以“主题演讲+互动解疑+圆桌讨论”的形式，聚焦汽车软件质量开发与管理发展的需求点和痛点分析，致力于解决汽车软件市场难点，巩固未来驾驶的安全保障。点击图片查看会议详情。

“全球有数不清的公司在忙着研发自动驾驶汽车，他们的产品也千奇百怪，不过基本思路和核心技术是类似的，本文详细介绍了自动驾驶汽车的硬件和软件，以及所需要做的准备工作，每个研发者或者准备投身于无人驾驶领域的人都应该好好看一下。”

大家都知道智能车(Intelligent vehicle)是一个集环境感知、规划决策、多等级辅助驾驶等功能于一体的综合系统，它集中运用了计算机、现代传感、信息融合、通讯、人工智能及自动控制等技术，是典型的高新技术综合体。自动驾驶的关键技术依次可以分为环境感知，行为决策，路径规划和运动控制四大部分。（作者：pajyyy 来源：知乎）

自动驾驶理论听上去很简单，四大关键技术，但到底如何实现的呢？Google从2009年开始做自动驾驶，到现在已有8个年头。8个年头的技术积累还无法将自动驾驶技术量产落地，可见自动驾驶技术并不简单。自动驾驶是一个庞大而且复杂的工程，涉及的技术很多，而且太过细致。我从硬件和软件两方面谈一谈自动驾驶汽车所涉及的技术。

硬件

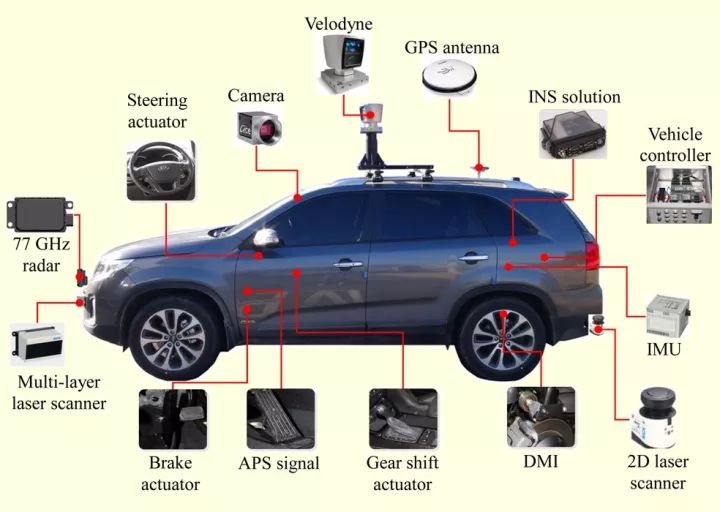

离开硬件谈自动驾驶都是耍流氓。先看个图，下图基本包含了自动驾驶研究所需要的各种硬件。

然而... 这么多传感器并不一定会同时出现在一辆车上。某种传感器存在与否，取决于这辆车需要完成什么样的任务。如果只需要完成高速公路的自动驾驶，类似Tesla 的AutoPilot 功能，那根本不需要使用到激光传感器；如果你需要完成城区路段的自动驾驶，没有激光传感器，仅靠视觉是很困难的。自动驾驶系统工程师要以任务为导向，进行硬件的选择和成本控制。有点类似于组装一台计算机，给我一份需求，我就给你出一份配置单。

1汽车

既然要做自动驾驶，汽车当然是必不可少的东西。从我司（上汽）做自动驾驶的经验来看，做开发时，能不选纯汽油车就别选。一方面是整个自动驾驶系统所消耗的电量巨大，混动和纯电动在这方面具有明显优势。另一方面是发动机的底层控制算法相比于电机复杂太多，与其花大量时间在标定和调试底层上，不如直接选用电动车研究更高层的算法。

国内也有媒体专门就测试车辆的选择做过调研。“为什么谷歌、苹果不约而同的选择了雷克萨斯RX450h（混动汽车）？”“科技公司测试自己的自动驾驶技术时，对于测试车的选择又都有哪些讲究？”等问题。他们得出的结论是“电”和“空间”对无人车改装至关重要，其次从技术层面上对车的“熟悉程度”是另外一个因素，因为如果不和车企合作改装，需要“Hack（侵入）”某些控制系统。（此处源自极客汽车）

2.控制器

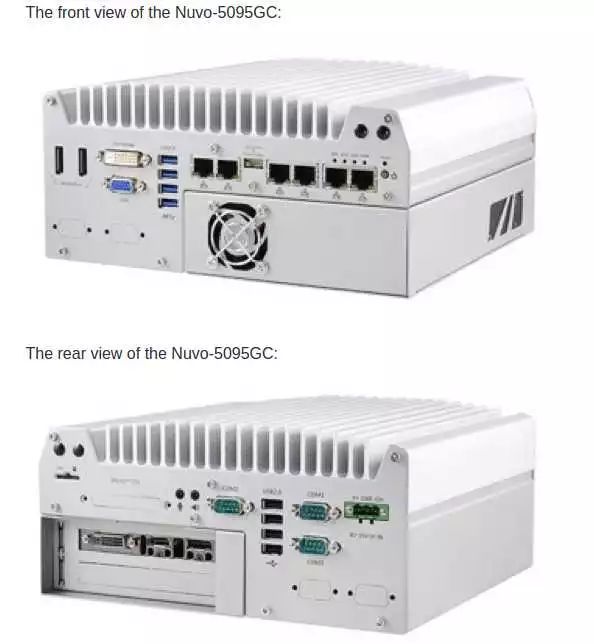

在前期算法预研阶段，推荐使用工控机（Industrial PC，IPC）作为最直接的控制器解决方案。因为工控机相比于嵌入式设备更稳定、可靠，社区支持及配套的软件也更丰富。百度开源的Apollo推荐了一款包含GPU的工控机，型号为 Nuvo-5095GC，如下图。

图片：Github ApolloAuto

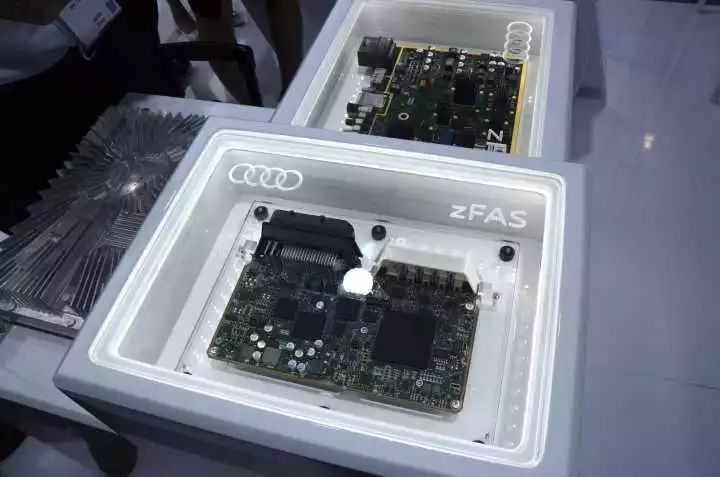

当算法研究得较为成熟时，就可以将嵌入式系统作为控制器，比如Audi和TTTech共同研发的zFAS，目前已经应用在最新款Audi A8上量产车上了。

图片：极客汽车

3.CAN卡

工控机与汽车底盘的交互必须通过专门的语言——CAN。从底盘获取当前车速及方向盘转角等信息，需要解析底盘发到CAN总线上的数据；工控机通过传感器的信息计算得到方向盘转角以及期望车速后，也要通过 CAN卡将消息转码成底盘可以识别的信号，底盘进而做出响应。CAN卡可以直接安装在工控机中，然后通过外部接口与CAN总线相连。Apollo使用的CAN卡，型号为 ESD CAN-PCIe/402，如下图。

4.全球定位系统（GPS）+惯性测量单元（IMU）

人类开车，从A点到B点，需要知道A点到B点的地图，以及自己当前所处的位置，这样才能知道行驶到下一个路口是右转还是直行。

无人驾驶系统也一样，依靠GPS+IMU就可以知道自己在哪（经纬度），在朝哪个方向开（航向），当然IMU还能提供诸如横摆角速度、角加速度等更丰富的信息，这些信息有助于自动驾驶汽车的定位和决策控制。

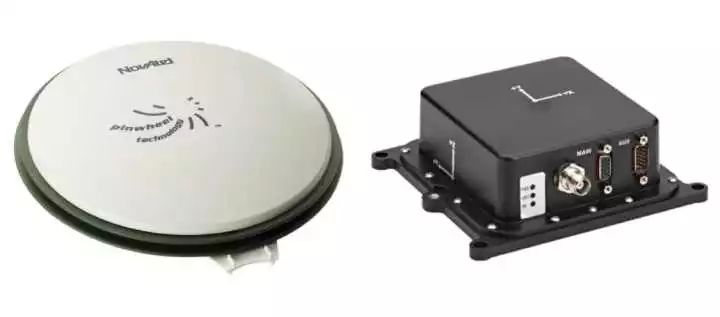

Apollo的GPS型号为NovAtel GPS-703-GGG-HV，IMU型号为NovAtel SPAN-IGM-A1。

5.感知传感器

相信大家对车载传感器都耳熟能详了。感知传感器分为很多种，包括视觉传感器、激光传感器、雷达传感器等。视觉传感器就是摄像头，摄像头分为单目视觉，双目（立体）视觉。比较知名的视觉传感器提供商有以色列的Mobileye，加拿大的PointGrey，德国的Pike等。

激光传感器分为单线，多线一直到64线。每多一线，成本上涨1万RMB，当然相应的检测效果也更好。比较知名的激光传感器提供商有美国的Velodyne和Quanergy，德国的Ibeo等。国内有速腾聚创和禾赛科技。

雷达传感器是车厂Tier1的强项，因为雷达传感器已经在汽车上得到了广泛使用。知名的供应商当然是博世、德尔福、电装等。

6.硬件部分总结

组装一套可以完成某项功能的自动驾驶系统需要及其丰富的经验，并且要对各传感器的性能边界及控制器计算能力了如指掌。优秀的系统工程师能在满足功能的要求下将成本控制在最低，使其量产、落地的可能性更大。

软件

软件包含四层：感知、融合、决策、控制。

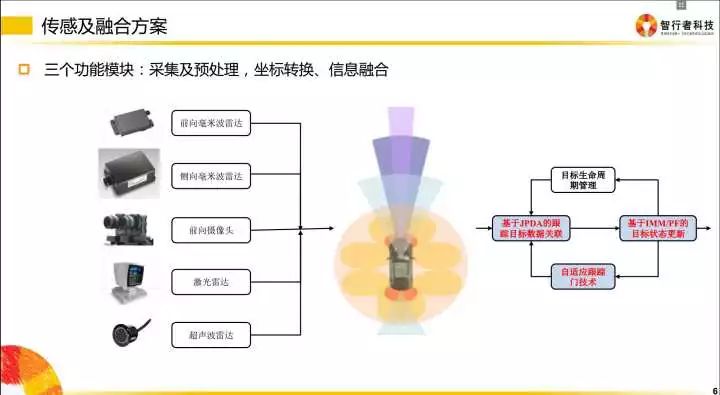

各个层级之间都需要编写代码，去实现信息的转化，更细化的分类如下。

实现一个智能驾驶系统，会有几个层级：

感知层 → 融合层 → 规划层 → 控制层

更具体一点为：

传感器层 → 驱动层 → 信息融合层 → 决策规划层 → 底层控制层

各个层级之间都需要编写代码，去实现信息的转化。

最基本的层级有以下几类：采集及预处理、坐标转换、信息融合

1.采集

传感器跟我们的PC或者嵌入式模块通信时，会有不同的传输方式。

比如我们采集来自摄像机的图像信息，有的是通过千兆网卡实现的通信，也有的是直接通过视频线进行通信的。再比如某些毫米波雷达是通过CAN总线给下游发送信息的，因此我们必须编写解析 CAN信息的代码。

不同的传输介质，需要使用不同的协议去解析这些信息，这就是上文提到的“驱动层”。通俗地讲就是把传感器采集到的信息全部拿到，并且编码成团队可以使用的数据。

2.预处理

传感器的信息拿到后会发现不是所有信息都是有用的。

传感器层将数据以一帧一帧、固定频率发送给下游，但下游是无法拿每一帧的数据去进行决策或者融合的。为什么？

因为传感器的状态不是100%有效的，如果仅根据某一帧的信号去判定前方是否有障碍物（有可能是传感器误检了），对下游决策来说是极不负责任的。因此上游需要对信息做预处理，以保证车辆前方的障碍物在时间维度上是一直存在的，而不是一闪而过。

这里就会使用到智能驾驶领域经常使用到的一个算法——卡尔曼滤波。

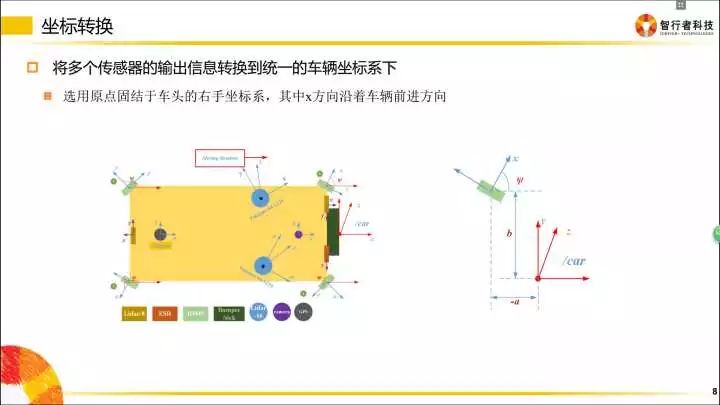

3.坐标转换

坐标转换在智能驾驶领域十分重要。

传感器是安装在不同地方的，比如毫米波（上图中紫色区域）是布置在车辆前方的；当车辆前方有一个障碍物，距离这个毫米波雷达有50米，那么我们就认为这个障碍物距离汽车有50米吗？

不是的！因为决策控制层做车辆运动规划时，是在车体坐标系下完成的（车体坐标系一般以后轴中心为O点），因此毫米波雷达检测到的50米，转换到自车坐标系下，还需要加上传感器到后轴的距离。

最终所有传感器的信息，都是需要转移到自车坐标系下的，这样所有传感器信息才能统一，供规划决策使用。

同理，摄像机一般安装在挡风玻璃下面，拿到的数据也是基于摄像机坐标系的，给下游的数据，同样需要转换到自车坐标系下。

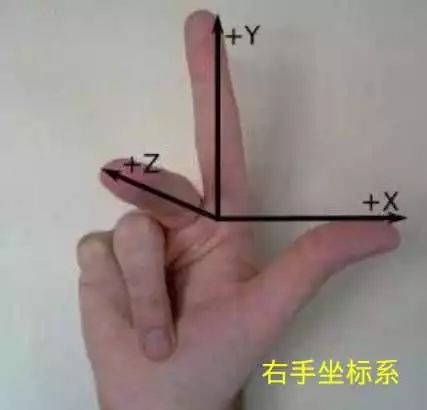

自车坐标系：拿出你的右手，以大拇指 → 食指 → 中指的顺序开始念 X、Y、Z。然后把手握成如下形状：

把三个轴的交点（食指根部）放在汽车后轴中心，Z轴指向车顶，X轴指向车辆前进方向。

各个团队可能定义的坐标系方向不一致，只要开发团队内部统一即可。

4.信息融合

信息融合是指把相同属性的信息进行多合一操作。

比如摄像机检测到了车辆正前方有一个障碍物，毫米波也检测到车辆前方有一个障碍物，激光雷达也检测到前方有一个障碍物，而实际上前方只有一个障碍物，所以我们要做的是把多传感器下这辆车的信息进行一次融合，以此告诉下游，前面有一辆车，而不是三辆车。

5.决策规划

这一层次主要设计的是拿到融合数据后，如何正确做规划。规划包含纵向控制和横向控制。纵向控制即速度控制，表现为什么时候加速，什么时候制动。横向控制即行为控制，表现为什么时候换道，什么时候超车等。

个人对这一块不是很了解，不敢妄作评论。

6.软件长什么样子？

自动驾驶系统中的部分软件看起来和下面类似。

软件的名字反映了该软件的实际作用

app_driver_camera 摄像机驱动

app_driver_hdmap 高精度地图驱动

app_driver_ins 惯导驱动

app_driver_lidar 激光传感器驱动

app_driver_mwr 毫米波传感器驱动

app_fusion_freespace 自由行驶区域融合

app_fusion_lane 车道线融合

app_fusion_obstacle 障碍物融合

app_planning&decision 规划决策

然而实际上攻城狮们会编写一些其他软件用于自己的调试工作，比如记录数据和回放数据的工具。

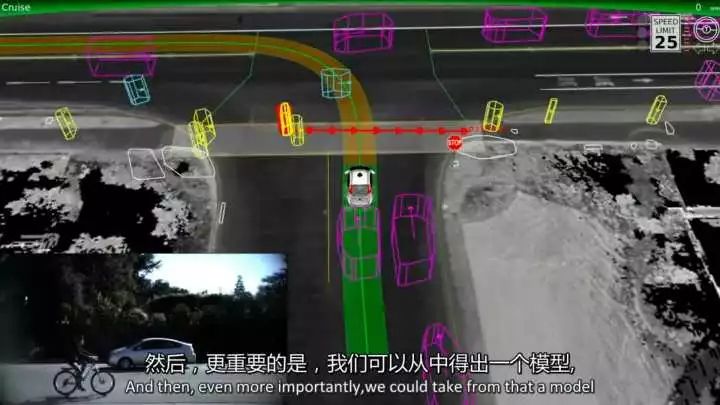

还有用于传感器信息显示的可视化程序，类似下图的效果。

掌握了软件的思路，那么我们来看你都要做哪些准备。

准备

1.操作系统安装

既然是做软件，首先得有个操作系统。常见的操作系统Windows/Linux/Mac...（打...的操作系统我也没用过），考虑到社区支持、开发效率，推荐使用 Linux 作为无人驾驶研究的操作系统。

大部分做无人驾驶的团队都用的 Linux，跟着大趋势走，可以省很多事。

Linux 又分为很多版本，最常用且普及率很高的当属 Ubuntu 系列。虽然 Ubuntu 已更新至 17.04，但从稳定性上，推荐安装 14.04 版本。

推荐用一块单独的SSD安装Linux，或者使用虚拟机安装，最不推荐装双系统（不太稳定）奉上 Linux Ubuntu 14.04 安装包 + 虚拟机安装方法。（链接：http://pan.baidu.com/s/1jIJNIPg 密码：147y。）

2.Linux基本指令

作为Linux的核心——命令行操作不仅对开发大有帮助，而且是装X利器。另一个好处是使用指令 apt-get install，可以快捷地完成很多软件的安装，不用像Windows那样，在网上四处寻觅适配的安装包。Linux的指令很多，而且比较杂，使用起来需要多学，多用。

3.开发环境安装

开发环境会涉及很多实际使用的库，不同的程序员处理相同的问题，可能使用不同的库。下面通过安装我在工作和学习中经常使用到的库，抛砖引玉，将开发者"引进门"。

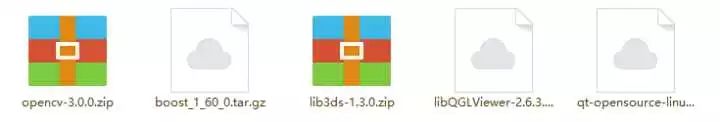

搭建环境所需安装包：

（链接：http://pan.baidu.com/s/1sllta5v 密码：eyc8）

附：开发环境介绍

1.集成开发环境IDE

前面安装了一款开源的IDE qt，目前qt 在 Linux 中的地位，就和 Visual Studio 在 Windows 中的地位一样。除非是不使用 IDE 开发的高玩，大部分在 Linux 下做开发的团队还是会选择用 qt 开发的。

qt 的主要作用是做交互式的界面，比如在界面中显示当前传感器采集到的各种信息。界面交互会明显加快开发者调试程序和标定参数的过程。

Tips：

熟悉 qt 可以网上找教程，我更推荐系统地学习，比如买一本 Qt 的书。

买书或者去图书馆借书，注意看写书的日期，越新越好，太老的书，相应的版本也很旧。

2.OpenCV

OpenCV是一个非常强大的库，其中封装了大量的可应用于无人驾驶研究的函数，包括各种滤波器算法、特征点提取、矩阵运算、投影坐标转换、机器学习算法等。

当然最重要的是，它在计算机视觉领域的影响力，相机标定，目标检测、识别、跟踪的接口使用起来十分方便。使用OpenCV库完全可以做出这张图展现的效果。

Tips：

请至少购买版本为2.4以上的教程学习OpenCV，但目前市面上买得到的OpenCV中文教程都讲的太浅，甚至连经典的Kalman Filter都不介绍。我推荐直接学习英文版的 Learning OpenCV3。

奉上电子版，讲解很详细，每次打印一章阅读，循序渐进。

（链接：http://pan.baidu.com/s/1dE5eom9 密码：n2dn）

3.libQGLViewer

libQGLViewer是大名鼎鼎的 OpenGL 适配 qt 的一个库，编程接口及方法与 OpenGL 大同小异，我们经常在各大无人驾驶公司宣传画上看到的环境感知信息的显示，就完全可以用 QGL 做出来。

Tips：

学习 libQGLViewer 不需要购买任何教材，官网及压缩包内的 example 就是最好的老师，按照官网的tutorial，把每个例子实现一遍，就基本入门了。

官网链接：libQGLViewer Home Page

4.Boost

Boost库是有着“C++准标准库”之称。这个库里面有大量的”轮子“，对于C++开发者来说，方便直接调用，避免重造"轮子"。

Tips：

Boost是基于标准C++开发，其构造用尽精巧手法，不要贸然费时研读，找一份和 Boost 库相关的（电子或纸质）书，把目录读一遍，大致知道里面有哪些功能即可，需要时就某一个点，花时间做研究。

5.QCustomplot

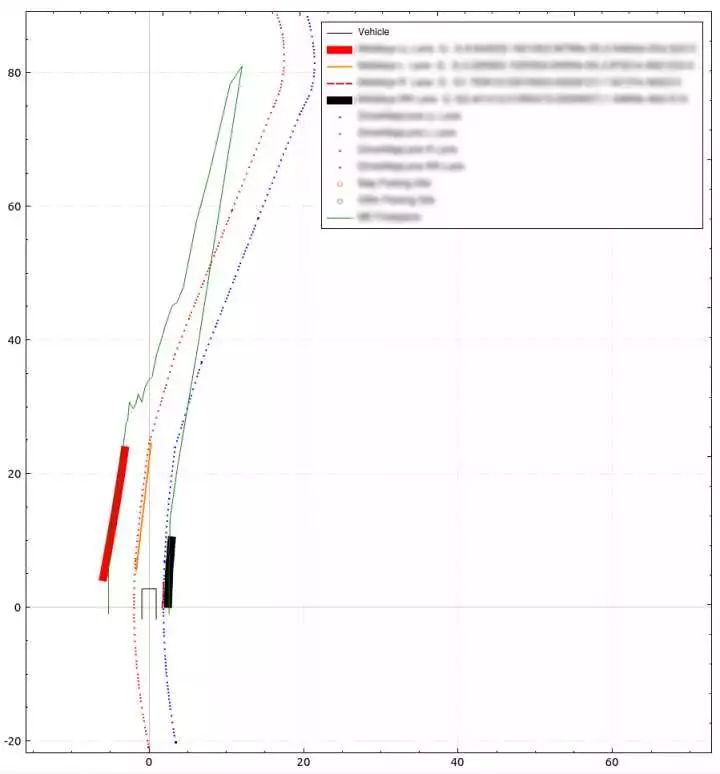

除了上面提到的libQGLViewer外，还可以通过平面图的形式显示车载传感器的信息。鉴于 qt 内部只提供了基本的直线、圆等绘图工具，使用起来并不是很方便，因此QCustomplot诞生了。简单地调用API，然后把想要显示的数据作为参数输入进去，就可以绘制出下面这些很棒的图形。而且可以很方便地拖动和缩放。
