概述

对于按压式的Button按钮，WM_CTLCOLOR无法完成按钮控件的背景颜色和字体颜色修改，若想要完成外观定制需要添加WM_DRAWITEM消息或者重写CButton类中的DrawItem函数完成按钮外观修改，下面逐一介绍。

自绘制知识基础

自绘制需要的两个基础步骤：

1.控件类型设置为 BS_OWNERDRAW

2.添加WM_DRAWITEM消息响应函数或者重写DrawItem函数。

WM_DRAWITEM消息响应原型如下：

afx_msg void OnDrawItem( int nIDCtl, LPDRAWITEMSTRUCT lpDrawItemStruct );

参数：

nIDCtl

包含了发送WM_DRAWITEM消息的控件的标识符。如果菜单发送了此消息，则nIDCtl中包含0。

lpDrawItemStruct

指定了指向DRAWITEMSTRUCT数据结构的长指针，其中包含有关要画出的项和要求的绘图类型的信息。

说明：

当控件或菜单的可视状态发生变化时，框架为自画按钮控件、组合框控件、列表框控件或者菜单的拥有者调用这个成员函数。

DRAWITEMSTRUCT结构体信息如下：

typedef struct tagDRAWITEMSTRUCT
{
 UINT CtlType;
 UINT CtlID;
 UINT itemID;
 UINT itemAction;
 UINT itemState;
 HWND hwndItem;
 HDC hDC;
 RECT rcItem;
 ULONG_PTR itemData;
} DRAWITEMSTRUCT;

DrawItem函数原型如下，入参和OnDrawItem一样，不再重复介绍：

virtual void DrawItem(LPDRAWITEMSTRUCT /*lpDrawItemStruct*/);

需要说明的是，若某个控件拥有了BS_OWNERDRAW属性，则控件的绘制将由父窗口完成转移给了“程序员”，程序员需要完成所有的绘制工作，也就实现了控件自绘，若没有完成控件绘制功作，我们在界面上将看不到对应的控件，我们在重绘某个控件时，强烈推荐使用子类化方法，比如想自绘Button控件, 首先添加自己的类CMYButton 继承自 CButton，这样的设计符合程序设计思想，避免了父类功能的臃肿，也实现了程序的复用。

自绘制原理分析

自绘基本流程我已经绘制成流程图了，这样也清晰易懂，图中的数字标识也给出了简单介绍，自绘流程如图1所示：

图1 自绘制原理

1.子控件将要被绘制时，检测该控件有BS_OWNERDRAW属性，则向父窗口发送WM_DRAWITEM消息
2.父窗口完成收集和准备控件绘制所必要的信息
3.若ReflectLastMsg函数返回TRUE，表示消息反射成功，使用子控件中的绘制代码
4.若ReflectLastMsg函数返回FALSE，表示消息反射失败，使用父窗口中的绘制代码
5.消息反射成功了，我们就可以重写CButton中DrawItem虚函数完成控件自绘制

下面将展示如何完成控件的绘制步骤：

1.基于对话框建立DrawButton工程

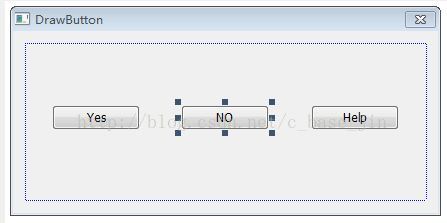

2.添三个按压式Button控件，其ID分别四IDC_YES,IDC_NO, IDC_HELP如图2所示：

图2 控件布局

3.分别在父窗口(对话框)和子类化中实现自绘，具体过程如下：

父窗口中实现自绘制

具体过程：类视图->属性->查找WM_WM_DRAWITEM->添加并编辑"OnDrawItem"，其代码如下：

void CDrawButtonDlg::OnDrawItem(int nIDCtl, LPDRAWITEMSTRUCT lpDrawItemStruct)
{
 // TODO: 在此添加消息处理程序代码和/或调用默认值

 //获得button标题
 CString btnCaption = _T("Dialog");
 CDC* pDC = CDC::FromHandle(lpDrawItemStruct->hDC);

 CRect drawRect;
 //获得绘图DC
 //得到原Button的矩形大小
 drawRect.CopyRect(&(lpDrawItemStruct->rcItem));
 //绘制控件框架
 pDC->DrawFrameControl(&drawRect,DFC_BUTTON,lpDrawItemStruct->CtlType);


 //创建画刷
 CBrush pBrush;
 pBrush.CreateSolidBrush(RGB(100,130,10));
 //画矩形
 pDC->FillRect(drawRect,&pBrush);


 //定义一个CRect用于绘制文本
 CRect textRect;
 //拷贝矩形区域
 textRect.CopyRect(&drawRect);
 //获得字符串尺寸
 CSize sz = pDC->GetTextExtent(btnCaption);
 //调整文本位置 居中
 textRect.top += (textRect.Height()- sz.cy)/2;
 //设置文本背景透明
 pDC->SetBkMode(TRANSPARENT);
 //设置文本颜色
 pDC->SetTextColor(RGB(0,0,255));
 //绘制文本内容
 pDC->DrawText(btnCaption,&textRect,DT_RIGHT|DT_CENTER|DT_BOTTOM);

 CDialog::OnDrawItem(nIDCtl, lpDrawItemStruct);
}

子类化实现自绘制

具体过程：

1.类视图->点击工程名->点击添加->MFC类->基类：CButton，子类命名为CMyButton。

2.资源视图->控件IDC_YES,IDC_HELP添加变量->类型选择为CMyButton。

在自定义的CMyButton中我们添加DrawItem虚函数，其具体代码如下：

void CMyButton::DrawItem(LPDRAWITEMSTRUCT lpDrawItemStruct)
{
 CString btnCaption = "";
 //设置标题
 switch (lpDrawItemStruct->CtlID)
 {
 case IDC_YES:
 btnCaption = "Yes";
 break;
 case IDC_NO:
 btnCaption = "No";
 break;
 case IDC_HELP:
 btnCaption = "Help";
 break;
 default:
 ;
 }

 CDC* pDC = CDC::FromHandle(lpDrawItemStruct->hDC);

 CRect drawRect;
 //获得绘图DC
 //得到原Button的矩形大小
 drawRect.CopyRect(&(lpDrawItemStruct->rcItem));
 //绘制控件框架
 pDC->DrawFrameControl(&drawRect,DFC_BUTTON,lpDrawItemStruct->CtlType);

 //使得初始的button颜色不一样
 static int nStepColor = 0;

 //创建画刷
 CBrush pBrush;
 pBrush.CreateSolidBrush(RGB(100+nStepColor,130,nStepColor));
 //画矩形
 pDC->FillRect(drawRect,&pBrush);


 //定义一个CRect用于绘制文本
 CRect textRect;
 //拷贝矩形区域
 textRect.CopyRect(&drawRect);
 //获得字符串尺寸
 CSize sz = pDC->GetTextExtent(btnCaption);
 //调整文本位置 居中
 textRect.top += (textRect.Height()- sz.cy)/2;
 //设置文本背景透明
 pDC->SetBkMode(TRANSPARENT);
 //设置文本颜色
 pDC->SetTextColor(RGB(0,0,255));
 //绘制文本内容
 pDC->DrawText(btnCaption,&textRect,DT_RIGHT|DT_CENTER|DT_BOTTOM);
 nStepColor += 120;

}

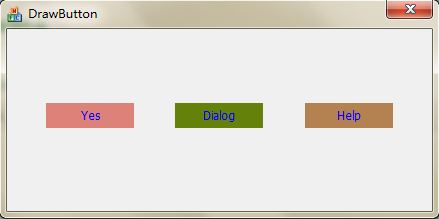

运行效果：
