概述

本文汇集整理CAD文件与其他各种格式的转换方法和技巧,以及CAD与其他软件之间的相互导入和导出。

一、CAD文件的保存格式

CAD文件可以保存为2种文件格式:dwg图形文件格式和dxf图形交换文件格式。其中dxf格式是二进制格式,适用于与其他软件之间进行格式交换保存,例如3DMax、Potoshop等软件。

二、CAD文件不同版本转换

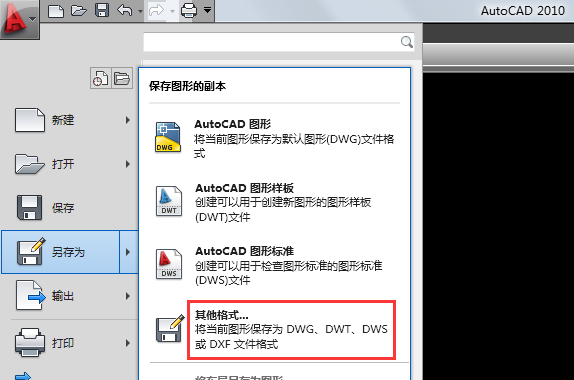

在任何版本的CAD中,可以将图形文件【保存】或【另存为】为当前版本以及更低版本的DWG文件或DXF文件。

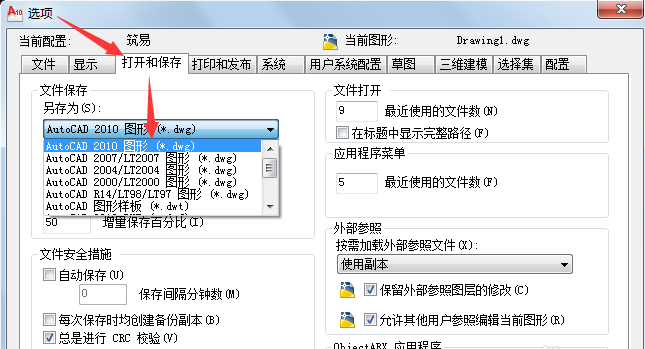

也可以OPtions命令打开【选项】窗口,在【打开和保存】选项卡中,在【另存为】中设置默认保存的dwg版本。

1、CAD文件转PDF文件

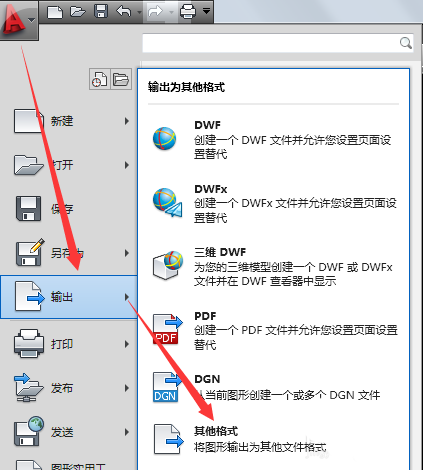

1)左上角“A”字下拉菜单 -> 输出 ->  PDF



2)Ctrl+P或plot命令打开【打印】窗口,在【打印机/绘图仪】中选择“DWF To PDF.pc3”,然后选择图形区域打印。

2、CAD文件转JPG文件

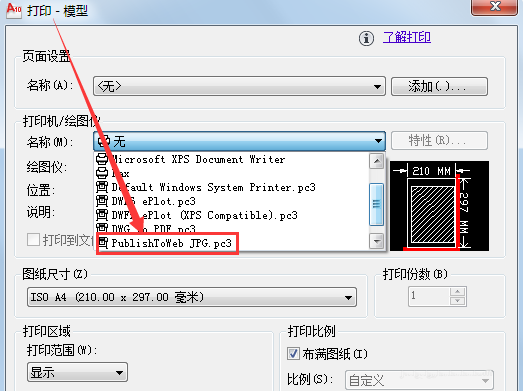

Ctrl+P或plot命令打开【打印】窗口,在【打印机/绘图仪】中选择“PublishToWeb JPG.pc3”,然后选择图形区域打印。

3、CAD文件转PNG文件

Ctrl+P或plot命令打开【打印】窗口,在【打印机/绘图仪】中选择“PublishToWeb PNG.pc3”,然后选择图形区域打印。

4、CAD文件转CDR文件

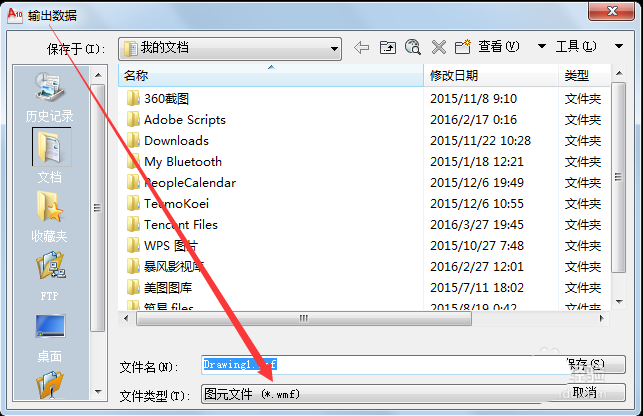

1)在CAD中,左上角“A”字下拉菜单 -> 输出 -> 其他格式,打开【输出数据】对话框,输出WMF文件。

2)在CORELDRAW中,新建文件,文件 -> 输入(Ctrl+I快捷键),输入WMF文件。输入的WMF为单个群组,可以解散群组后修改,然后保存为CDR格式
