Maya结合Zbrush打造托起骏马的一个钢铁男人角色

这是我在网络上学习时看到的一个教程，介绍利用Maya和Zbrush打造一个钢铁男人角色，比较经典，转发到靠谱客，希望对靠谱客的朋友们有所帮助，先介绍一下作者的资料！作者：李俊 19岁，成都美术学院卡通艺术06级学生，专业为3D动画
　　使用软件：Zbrush和Maya
　　制作难度：初级

　　我们还是先看看效果图：

效果图

　　一、设计思路

　　这是一个以四川5.12地震为题材创作的作品。因为制作时间过于短暂，所以我选择了使用ZB和MAYA来制作雕塑类型的静帧。这样做，既可以达到效果，又可以大大缩短制作时间，当然，这里边所涉及的技术也不会过于难。

　　作品最主要的是要体现出一些精神：坚强、力量、希望。

　　1、坚强

　　因为设计思路是雕塑作品，所以最重要的还是构图方面的考虑。

图1

　　在制作模型的一开始我就在寻找一种叫做坚强的感觉。构图时，我使用了人和倒塌的石柱自然形成的三角形的设计，去体现一种稳定。

　　之后，我在周围加上了一些小石柱（凌乱的线条）来破除三角形给人们带来的那种死板、僵硬的感觉，对于图的正面我力求让画面带有张力，所以我让所有物件都像水晶石一样发散出一种伸张，使画面更有力量。

图2

　　2、力量

　　因为需要体现力量，所以我很自然的就想到了肌肉。这也就是我之所以没有给人物添加任何一件衣服做遮挡的原因。

　　3、希望

　　其实，希望是比较难表达的。要想在这种绝望之中寻找到希望，我自己体会起来已经感到度难很大了。基于种种考虑，我刻意在大石柱上加上两匹呈跳跃状的马，以此来作为希望的体现。

二、模型

　　设计思路大体定下来之后，我就开始制作模型了。

　　1、 将一个男人的身体导入到ZB当中，利用ZB的move scale rotate（在ZB的左上角可以找到）来调节造型。相信用过一点点ZB的人都应该知道这个简单的工具应该怎么使用，在这我就不多废口舌了。我主要想告诉大家这里的关键是要找对头、胸、盆腔之间的关系。

图3

　　2、POSS调节好之后，再将模型输出OBJ，然后导入MAYA。将预先设计好的石头在MAYA单中一个一个的制作出来，并且匹配到人物上。

图4

　　低级模型做好以后，现在我们要做的工作就是把其UV挨个拆分了。具体分为以下四个步骤：

　　1）在UV规划的时候一定要注意：我们进入ZB雕刻完成后，回到MAYA渲染时用的法线和置换贴图的数量一定要越少越好。这样不仅可以节省很多很多的节点，还可以节省很多的内存，等等，还有很多好处。另外，在后面渲染的时候，也不至于平凡出错或被卡死。记住，这一步一定要做充分，如果出了差错，后面所有的制作都将会白做。我用UVlayout展平UV，将人体放一张，石头放一张，马放一张。（注意：ZBRUSH很娇气，我们的UV不可以死死的贴着U向和V向的坐标轴）

图5

图6

图7

　　2）挨个输出OBJ，再挨个导进到ZB当中，并逐一使用ZB的UV检查功能检查UV是否有问题。全部显示灰色则是正确，没有问题的UV；如果出现红色的地方，则表示UV重叠了。

图9

　　3）这一步在我看来是最愉快也是最出效果的雕刻环节了。拿起手写板画，模型的效果便可以看出来了。

图10

　　4）输出法线和置换贴图，开始准备渲染。

　三、材质渲染和还原

　　我们需要把颜色、法线和置换贴图在MAYA中还原。

　　1、颜色

　　(1) 我使用ZB里面的顶点着色来绘制： 在取色器上选择白色---?菜单中找到color-----?Fillobject--?将ZADD关闭，将MRGB换为RGB，再适当调整笔刷的透明度。

图11

　　(2)在取色器上选一个黄灰色，Alpha和stroke都选择一个随机序乱的遮照。

图12

　　(3)开始绘制颜色。直接往上画就是，和雕刻一样。

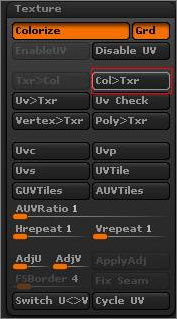

　　(4)画好以后，把RBG的笔刷透明度调到100，在Texture菜单中NEW一张白色的贴图，贴图的大小在里面也可以设置。在Tool菜单下的Texture中点Col>Txr，把顶点颜色投射到贴图上，保存出去。

图13

图14

图15

2、法线

　　我使用ZMapper插件制作

　　（1）把模型调节到1级点，在Texture菜单中NEW一张白色的贴图，贴图大小在里面也可以设置。

　　（2）点进ZMapper，选择projection输出方式。打开Configuration，在里面选择Maya_TangentSpaceNode_BestQuality.zmp，把Raycasting max scan Distance适当调高。然后，
　　点击Create Projected NormalMap，开始创建法线贴图。做好之后，点下边任何的位置就可以退出并保存，将法线贴图保存出去。

图16

图17

　　3、置换

　　（1）把模型调到一级。找到Zplugin菜单>MULTI DISPLACEMENT 3>Export Options，将他设置如下：

　　（2）在MULTI DISPLACEMENT 3下调整好置换贴图的大小，然后，在Tool菜单下找到Displacement选择Adaptive，如图：

　　（3）在MULTI DISPLACEMENT 3下开始制作置换贴图并保存。

　　（4）将保存好了的置换TIF文件拖动到convertfile.MS—DOS批处理文件上，生成新的一张置换贴图，然后保存留用。 convertfile.MS—DOS批处理文件可以在ZB官方论坛找到，也可以自己制作。

　　4、还原（我用人体来做示范）注意：相关具体的置换制作方法教程很多，很容易找到。

　　首先，为了速度，我用的是一级模型做的置换，在如图下面的渲染细分级别上我开到了3。

　1级做出来的置换问题有很多，所以我用法线来作辅助。就连国外置换教程的示范都是用的2级模型。这里要说的是，如果是静桢到也没什么；要是动画，这就会给我们带来很多的麻烦了）

　　如果想要达到很好的效果，那么就建议在2到3级里去做置换。要不在第一级初级模还没有进到ZB的时候就会有意的将面数提高的。那样的话，在制作法线的时候有利于贴图的准确把握。关于置换的连接方法，我提供了图片解答：

　　之后，就剩下打灯、渲染了。

　　我使用了一张HDR贴在环境求上，打开FG设置如下：

　　再根据需要的角度来进行补充光。输出分层图片一张深度、一张OCC、一张全部之后，进入PS里面合成。在PS当中添加一些杂点：

　　光线可以添加图层蒙板，用多边形套琐工具画出光线方向的思路来进行制作。

　　看到很多不足的时候，迅速的解决办法就是丧心病狂的PS。（但不赞成很依赖PS。静桢的话，如果有的问题很严重时间又不够用的话，为了达到还是采用的）

　　最终的效果就可以达到了：

　　教程结束，以上就是Maya结合Zbrush打造托起骏马的一个钢铁男人角色教程，希望大家喜欢！
