概述
填充很多时候CAD里自带的填充图案不能满足我们需要，上网下载要很大量的时间去挑选，还不如自己下载插件，自己绘制，既满足自己需求，又节省时间。
第一：在百度上搜索下载CAD绘制插件。

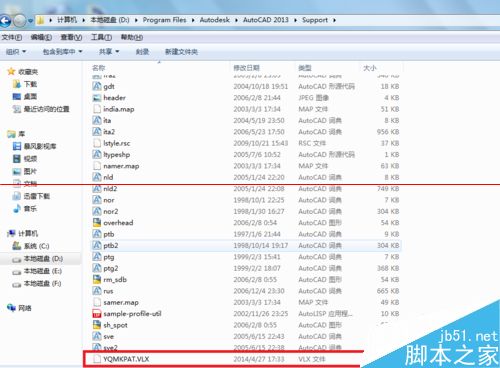

第二：把插件放到安装CAD目录下的Support文件夹内

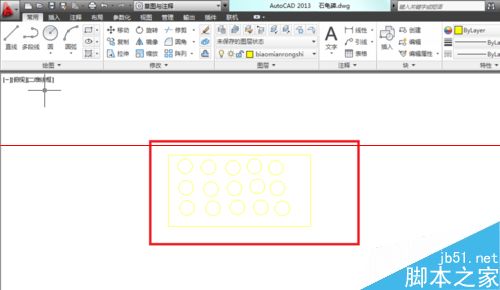

第三：打开CAD，绘制你想要的填充图案
第四：在命令行中输入AP，运行加载程序，选择拷贝在Support文件夹中的.VLX文件，进行加载。
第五：加载完成，在命令行中输入mp，弹出“新建一个填充图案”对话框，输入你要新建的填充图案的名称，点击保存。
第六：按照命令提示选择之前绘画好的填充图案，设置横竖间距。

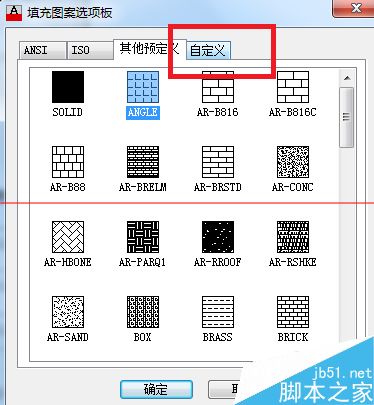

第七：在填充工具栏中，点击下图小箭头，进入图案填充和渐变色对话框，选择图案后的三点，进入填充图案选项板，选择“自定义”，即可看到制作绘制图案的名称和预览图。
第八：选择图案即可像内置填充图案一样填充，修改填充参数。
注意事项：
1、注意绘制时候，不能是多线段。
2、横竖间距需要耐心慢慢调节
