OLED显示字符大小
常用的0.96寸OLED显示屏分辨率是128*64，既每行有128个像素点，每列是64个像素点
参考屏幕的数据手册，列64个像素点分为8页，每一页是8个像素点，既每一页就是一个横条
我手上的是中景园电子的0.96OLED屏幕，4脚，采用IIC通信协议

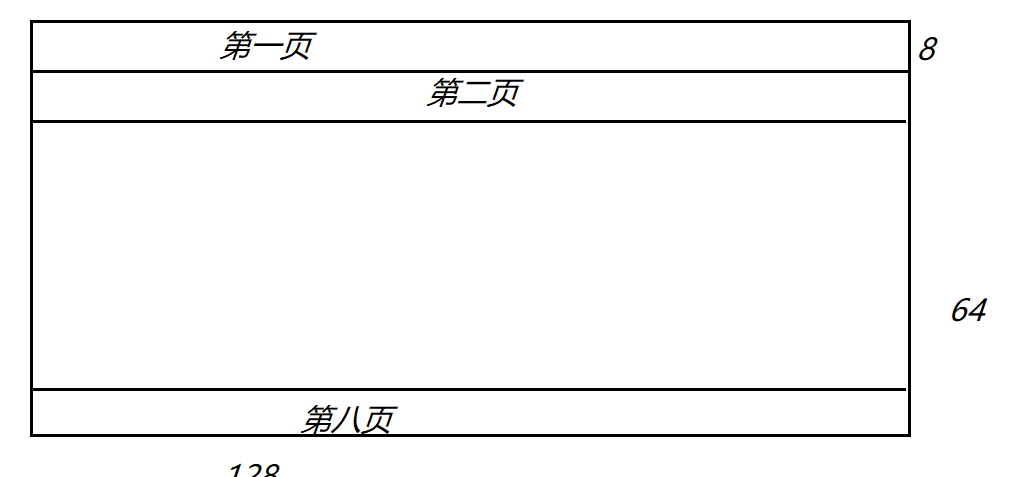

0.96寸OLED分页示意图

问题的产生字符的大小与OLED显示之间的关系到底是什么
在屏幕店家给的参考例程之中，给了两个字符库
库一：8x16点阵----指行为8个像素点，列为16个像素点
库二：6x8 点阵----参考上面

通常汉字使用16x16的点阵，
实际上最多只能显示4行字体，64/16 = 4
而每一行最多只能显示8个字体，128/16 = 8
这里的显示限制在于OLED屏幕自己的分辨率，也就是像素的数量（这里时128x64个像素点）
（仔细观察第一行）
在这里插入图片描述
接下来看看字符与PCtoL2002生成字模的关系

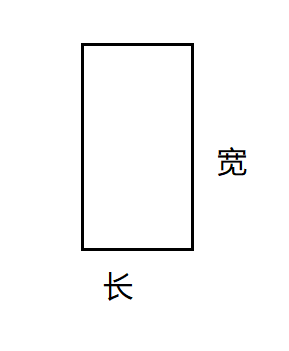

首先，这里的长宽定义如下：
例，8x16字体指长为8，宽为16

首先介绍PCtoL2002的使用方法

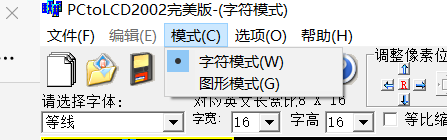

首先，模式-》字符模式

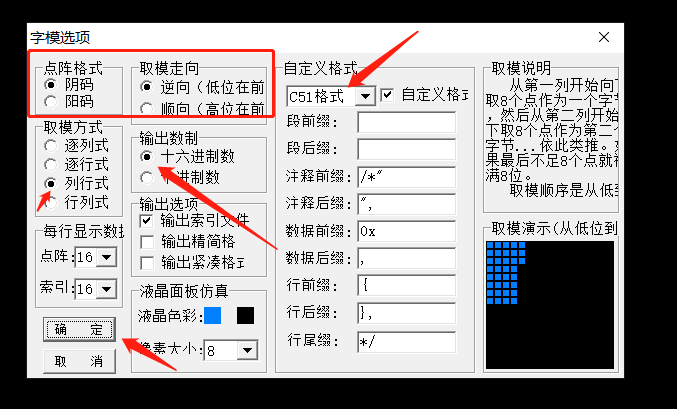

然后，选项-》配置如下
注意点：红框内的点阵样式为看自己需求，而取模方向是根据你的屏幕驱动程序来选择的，可以自己修改看看不同的结果，探索他们之间的关系
在这里插入图片描述

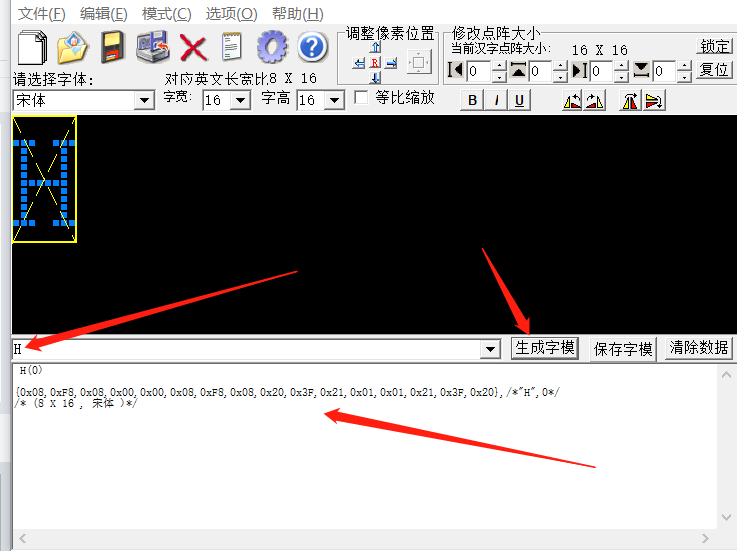

输入想要取模的文字或字母-》生成字模，即可得到对应的字模数据，复制到自己的代码字符库即可
在这里插入图片描述
在这里我遇到过一个疑惑（菜鸟学习，大佬轻喷）
为什么都是16x16的自宽和字高，但是文字和字母做出来的数据量差了一倍？

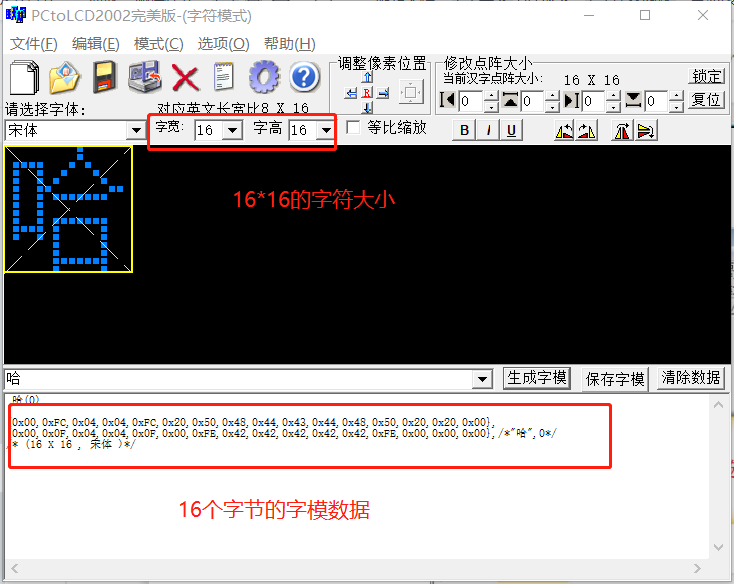

在这里插入图片描述

个人理解：

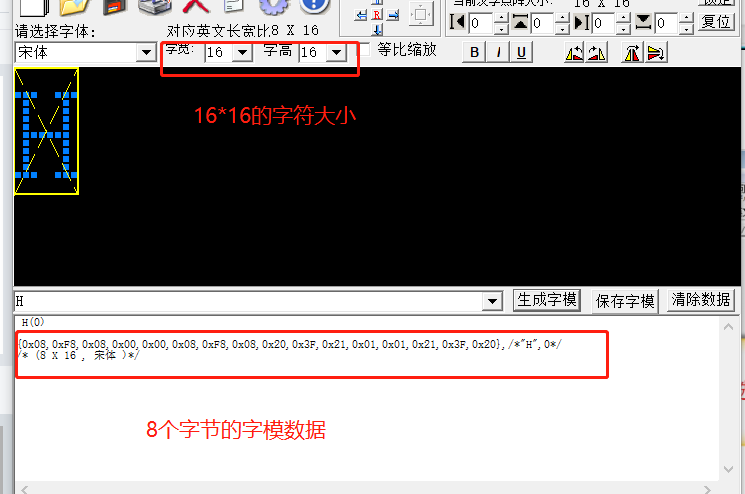

实际上，这种区别在于字模软件对于英文字母的优化，英文字母相对汉字而言没有必要用16x16的区域来显示，取模软件会将英文字母优化成当前设定的字宽大小的一半，长缩小了一倍
此处的字宽设定为：16x16
对于英文字母生成后的大小：8x16
原因大致有以下几种，
美观性：减小字母的间距，紧凑
减小数据量：数据量能少一半，节省空间，也能提高传输速度
增加显示面积：更小的字宽，可以显示更多的字符

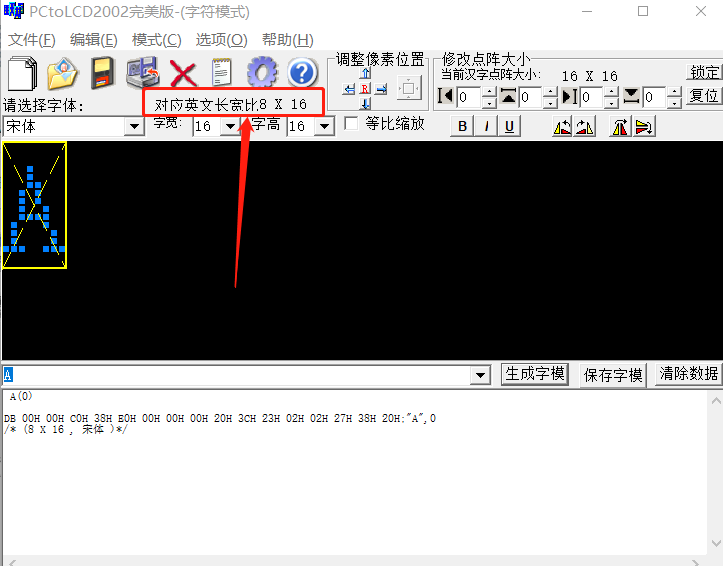

取模软件做了提示，但我并没有留意
在这里插入图片描述
还有一个问题，
为什么自己生成的字模数据和厂家给的代码里的不一样？
以字母“A”为例，8x16的字宽

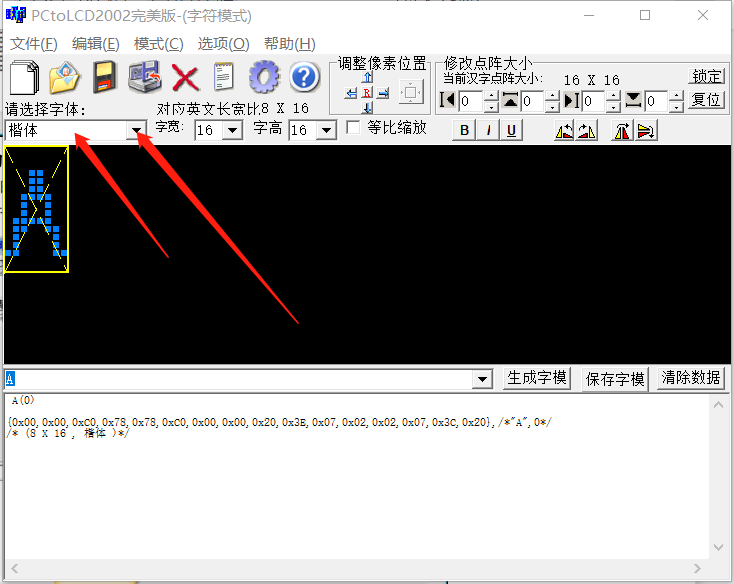

自己生成的字模数据为：
{0x00,0x00,0xC0,0x78,0x78,0xC0,0x00,0x00,0x20,0x3E,0x07,0x02,0x02,0x07,0x3C,0x20},/“A”,0/
厂家给的字母“A”的字模数据为：{ 0x00,0x00,0xC0,0x38,0xE0,0x00,0x00,0x00,0x20,0x3C,0x23,0x02,0x02,0x27,0x38,0x20,}
