我是靠谱客的博主 勤奋音响,这篇文章主要介绍BIOS芯片插脚定义,现在分享给大家,希望可以做个参考。

    芯片的封装形式较多,一般有DIP、PLCC、TSOP等。但请注意,仅仅是封装不同而已,对于同一种型号的芯片,不论是什么封装形式,其管脚的功能都是一一对应的。

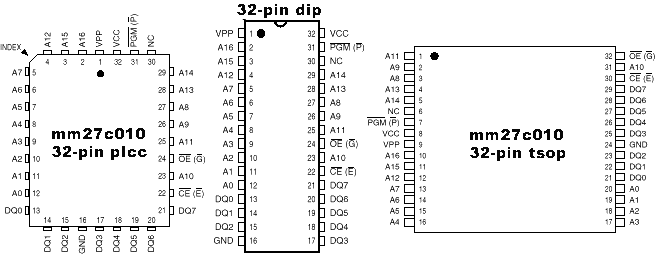

    27c010 EPROM系列:

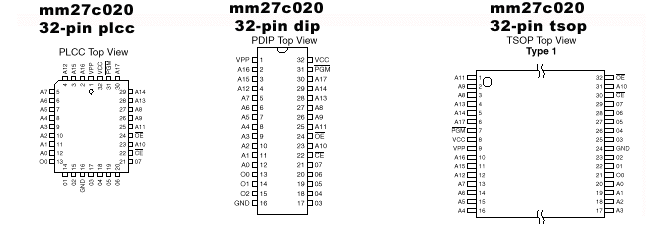

    27c020 EPROM系列:

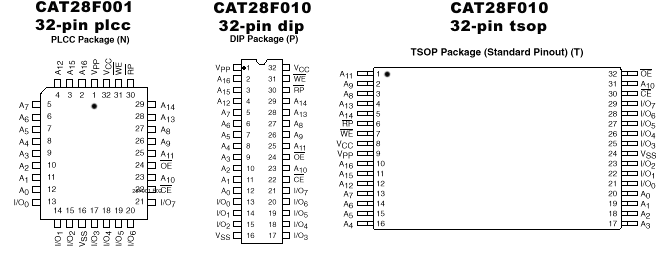

    28f001 1M分块式EEPROM系列:




    28f002 2M分块式EEPROM系列:




    28f1000 1MEEPROM系列:




    28f010 1MEEPROM系列:





    28f020 2M分块式EEPROM系列:





    29c010 1M Flash rom系列:


     29c020 2M Flash rom系列:


    49fl002 2M 3.3v系列:


    Inter 82802ab 4M 3.3vhub系列:

最后

以上就是勤奋音响最近收集整理的关于BIOS芯片插脚定义的全部内容,更多相关BIOS芯片插脚定义内容请搜索靠谱客的其他文章。
