概述

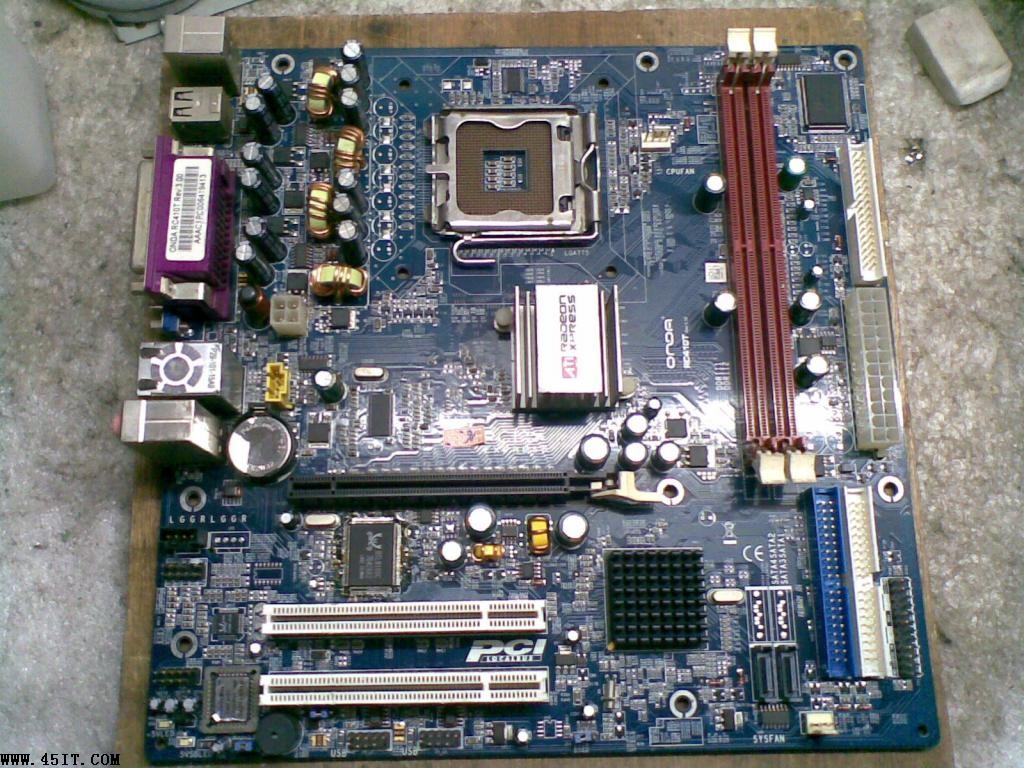

收到一块昂达RC410T，是ATI的芯片组775脚，上DDR2内存，下图：
9 l9 ?" i0 N% X1 _1 T' c& D8 a
5 ^- ^7 P2 \" H7 b8 X

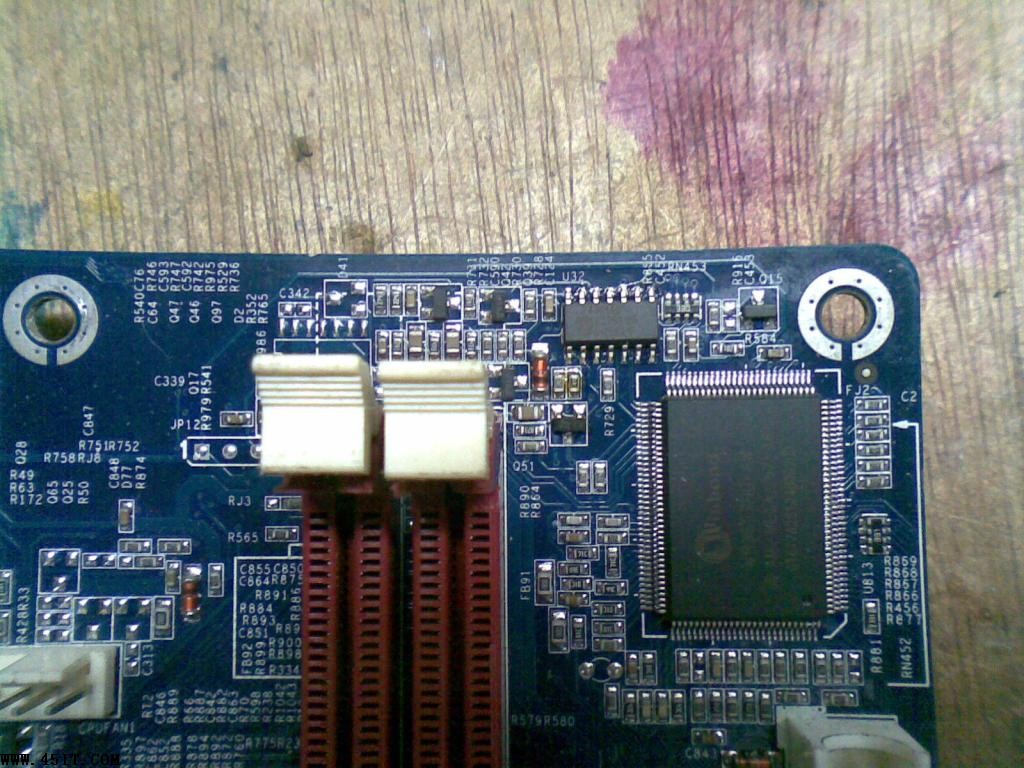

先拿掉COMS电池，经测无明显短路后上电，风扇能转，诊断卡复位灯长亮。CPU电压1.13V，复位0.653V，PG0V。触摸各芯 片发现网卡芯片狂热，拆下再上电，复位灯还是长亮，这回是网卡 旁边的93C有点温温的，拆之，还是和原来一样。 Q# _7 L" y4 Y. i& ^ D
! }- l6 b5 n2 R% L
分析：PG不正常导致复位不正 常。从ATX的灰线跑线路，到I/O旁的一个小管子，通过两个电阻连到74HC14D门电路，测小管子正常，换掉门电路复位正常，上U上电一直 跑到FF。
从废板上拆个RTL8100C和93C换上，复位灯又长亮。摸芯片也不发热，93C无非是存一些网卡的MAC之类的东西估计是通用的，无复位应该与它无 关，拆下RTL8100C上电又可以亮机了，再搞一个上去，这回可以走码了，跑到45就停了喇叭狂叫，无意中看到COMS电池还静静地躺在棹子上，于是把 它装上去，再上电OK，此板修复。- b3 c* \9 G% Z. j5 c
