概述

在笔者的场景下，多台FreeSWTICH依靠OpenSIPS作信令的负载均衡。

OpenSIPS对外开放SIP端口，FreeSWITCH对外开放RTP端口。

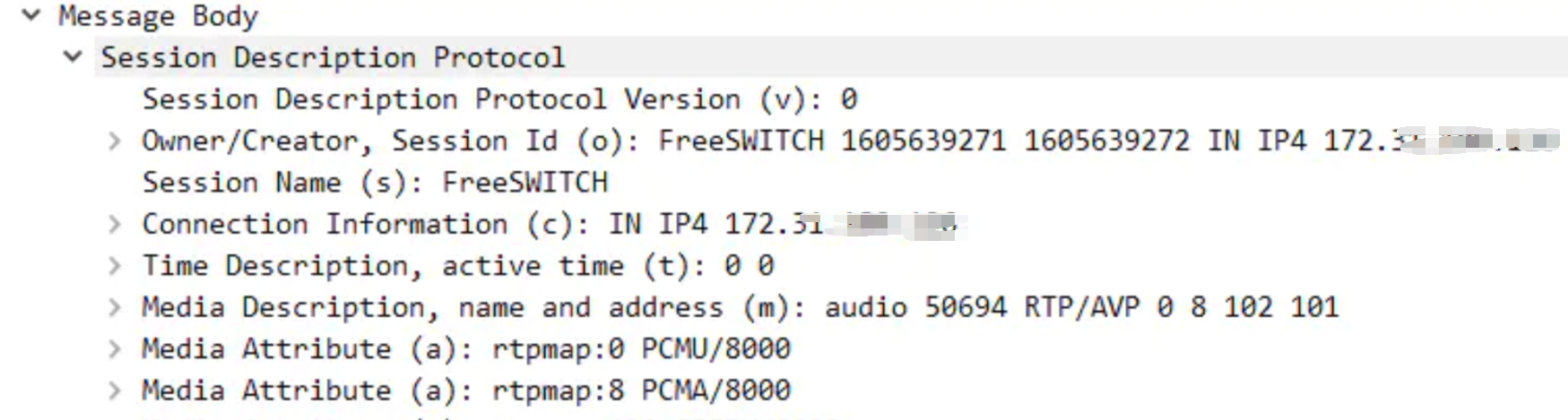

这种网络拓扑结构下，FS发送的INVITE以及回复的200OK中，SDP携带的是内网IP，如下图：

我们可以借助OpenSIPS的fix_nated_sdp函数将其中的内网IP翻译为公网IP，该函数使用文档：

https://opensips.org/docs/modules/3.1.x/nathelper.html#func_fix_nated_sdp

需要修复SDP的地方一共有三处（省略了前后无关配置），

1. 外呼时的INVITE

else if (is_method("INVITE")) {
		if ($fU == "022xxxxxxxx") {
			sethostport("121.43.xxx.xxx:5060");
			t_check_trans();
			record_route();
			if (check_address(1,"$si",0,"",$avp(ctx))) {
			    xlog("fix callout invite, si:$si, set:$avp(ctx)n");
			    fix_nated_sdp(10,$avp(ctx));
			}
			route(RELAY);
		}
}

2. REINVITE

	if (has_totag()) {
		if (is_method("INVITE")) {
		    if (check_address(1,"$si",0,"",$avp(ctx))) {
			xlog("fix reinvite, si:$si, set:$avp(ctx)n");
			fix_nated_sdp(10,$avp(ctx));
		    }
		}
    }

3. 200OK

onreply_route[save_status] {
	if (t_check_status("200")) {
	    if (check_address(1,"$si",0,"",$avp(ctx))) {
		    xlog("fix 200 OK, si:$si, set:$avp(ctx)n");
		    fix_nated_sdp(10,$avp(ctx));
        }
	}
}

因为笔者的场景下有多个FreeSWITCH，不可能把每个FS的公网IP都配置到配置文件里。所以上面借助了address表，将FS的公网IP存到了address表的context列中，在修复SDP之前，先从数据库中根据FS的内网IP读出FS的公网IP。

这算是一个小技巧吧，不过要注意，check_address函数是不能在ONREPLY_ROUTE块中使用的，所以要稍微改动下代码：

static cmd_export_t cmds[] = {
	{"check_address", (cmd_function)check_addr,
		{ {CMD_PARAM_INT, NULL, NULL},
		  {CMD_PARAM_STR, NULL, NULL},
		  {CMD_PARAM_INT, NULL, NULL},
		  {CMD_PARAM_STR, fix_proto, NULL},
		  {CMD_PARAM_VAR|CMD_PARAM_OPT, NULL, NULL},
		  {CMD_PARAM_STR|CMD_PARAM_OPT, fix_str2s, free_str2s},
		  {CMD_PARAM_STR|CMD_PARAM_OPT|CMD_PARAM_FIX_NULL, fix_part, NULL},
		  {0 , 0, 0}
		},
		REQUEST_ROUTE|FAILURE_ROUTE|LOCAL_ROUTE|BRANCH_ROUTE|
		STARTUP_ROUTE|TIMER_ROUTE|EVENT_ROUTE|ONREPLY_ROUTE
	},
}

加上ONREPLY_ROUTE宏。

如果有更好的保存FS内外网IP关系的方法，请留言！
