概述

1、SDP协议简介

SDP(Session Description Protocol) 是一种会话描述协议，基于文本，其本身并不属于传输协议，需要依赖其它的传输协议（比如 SIP 和 HTTP）来交换必要的媒体信息，用于两个会话实体之间的媒体协商，详细的标注规范可参考RFC2327和RFC4566。WebRTC 中使用 Offer-Answer 模型交换 SDP，本文详细介绍SDP各属性在WebRTC中的应用。

2、SDP组成

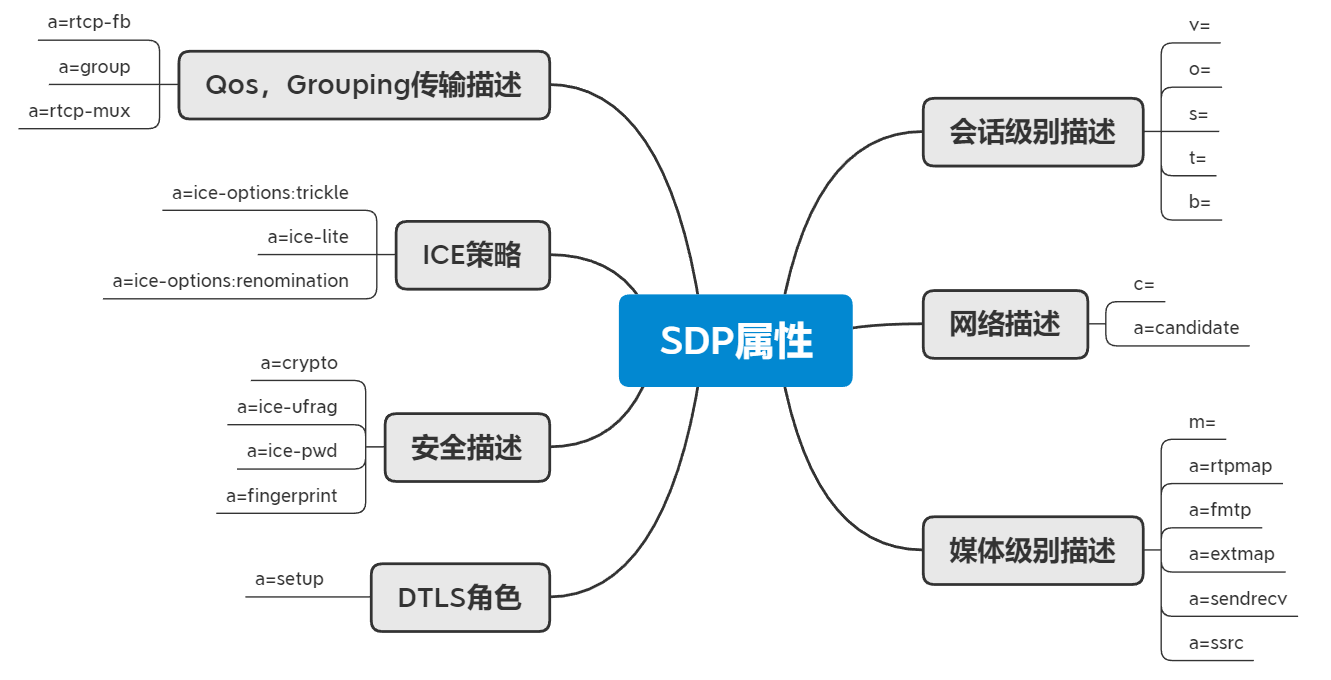

SDP是由多行文本组成的一个纯文本协议，如果将SDP从语义上分解成不同组件来描述一个多媒体会话信息，那么SDP主要由以下部分组成：会话信息、网络信息、媒体信息、安全信息、服务质量和分组信息、DTLS角色、ICE策略等，具体的如下图所示：


3、offer SDP

offer sdp：
v=0
//version：sdp协议版本号，值固定为0
o=- 5558452382581391502 2 IN IP4 127.0.0.1
//origin：会话的发起者

user name：没有用“-”代替
session id：会话id
session version：会话版本，如果在会话过程中有改变编码之类的操作，重新生成sdp时,sess-id不变，sess-version加1
net type：Internet
addr type：IP4 or IP6
addr：IP地址
s=-
//Session name：会话名称，没有用“-”替代
t=0 0
//t（timing）=
webrtc始终是0,0代表没有限制
a=group:BUNDLE 0 1
// 表示需要共用一个传输通道传输的媒体，通过ssrc进行区分不同的流。如果没有这一行，音视频数据就会分别用单独udp端口来发送。也可表示为a=group:BUNDLE audio video。
a=extmap-allow-mixed
Chrome自从M71版本就开始支持SDP协议属性extmap-allow-mixed，但是如果提供了extmap-allow-mixed，M71之前版本Chrome的SDP协商将会失败。从Chrome M89版本开始，extmap-allow-mixed 将被默认提供。
a=msid-semantic: WMS（a=msid-semantic: WMS live/123）
msid：media stream id
WMS：WebRTC Media Stream
m=audio 9 UDP/TLS/RTP/SAVPF 111 103 104 9 0 8 106 105 13 110 112 113 126
Media Descriptions：媒体描述
m= …
audio：表示音频
9：代表音频使用端口9来传输，但是在webrtc中现在一般不使用，如果设置为0，代表不传输音频。
UDP/TLS/RTP/SAVPF：表示用户支持来传输音频的协议，udp,tls,rtp代表使用udp，来传输rtp包，并使用tls加密。
SAVPF：secret audio video protocol family，表示使用srtcp的反馈机制来控制通信过程。
111…126：表示本会话音频支持的编码
c=IN IP4 0.0.0.0
connection：表示要用来接收或者发送音频使用的IP地址，webrtc使用ice传输，不使用这个地址，该属性webrtc并没有使用。
a=rtcp:9 IN IP4 0.0.0.0
用来传输rtcp的地址和端口，webrtc中不使用
a=ice-ufrag:mlU2
ICE short-term 认证算法用到的用户名
a=ice-pwd:LefAeJLo7QQba6T17xMv4gVb
ICE short-term 认证算法用到的密码
a=ice-options:trickle
支持trickle，即sdp里面只描述媒体信息, ice候选项的信息另行通知。即说明 SDP 中没有包含 candidate 信息，Candidate 是通过信令单独交换的，这样可以做到 Connectivity checks 和 Candidate harvesting 并行处理，提高会话建立的速度。
a=fingerprint:sha-256 42:3B:E0:D9:3D:CD:85:1C:2C:30:BD:D9:45:5A:B1:B2:79:92:80:DD:C1:16:03:59:56:87:2A:06:D1:39:9B:31
dtls协商过程中需要的认证信息,sha-256加密算法。即fingerprint 是 DTLS 过程中的 Certificate 证书的签名，防止客户端和服务器的证书被篡改。
a=setup:actpass
setup：指的是 DTLS 的角色，也就是谁是 DTLS Client(active)，谁是 DTLS Server(passive)，如果自己两个都可以那就是 actpass。这里我们是 actpass，那么就要由对方在 Answer 中确定最终的 DTLS 角色。
a=mid:0
表示media的名字，用于查找具体的media。前面BUNDLE行中用到的媒体标识。
a=extmap:1 urn:ietf:params:rtp-hdrext:ssrc-audio-level
a=extmap:2 http://www.webrtc.org/experiments/rtp-hdrext/abs-send-time
a=extmap:3 http://www.ietf.org/id/draft-holmer-rmcat-transport-wide-cc-extensions-01
a=extmap:4 urn:ietf:params:rtp-hdrext:sdes:mid
a=extmap:5 urn:ietf:params:rtp-hdrext:sdes:rtp-stream-id
a=extmap:6 urn:ietf:params:rtp-hdrext:sdes:repaired-rtp-stream-id
RTP 扩展项，接收者可以自己解码获取里面的数据
a=
