概述
NCI消息格式：
NCI 区分控制消息和数据消息
控制消息：

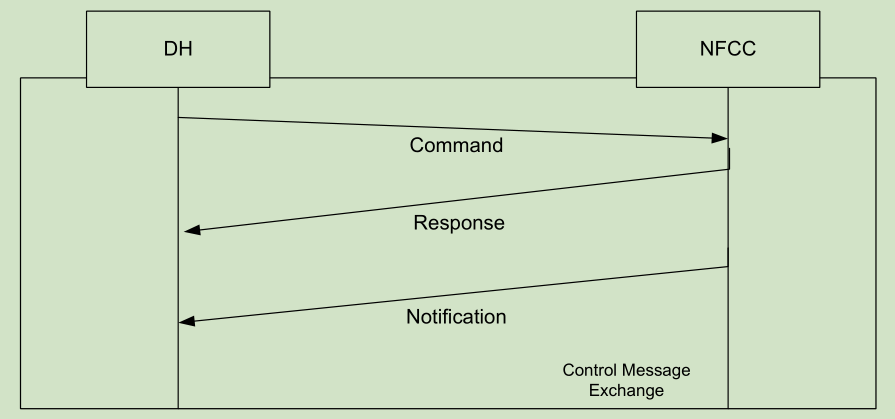

如下图所示， NCI控制消息分为三种，分别是Command, Response, Notification

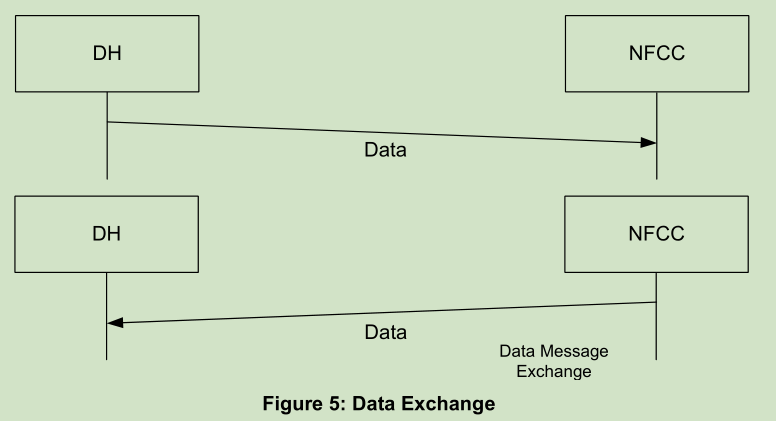

数据消息：
Packet 格式：

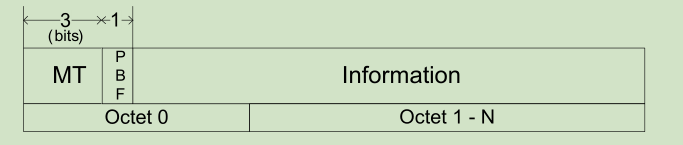

控制 Packet 头格式：
MT:
- 001b : Control Packet - Command Message （命令 , 首字节通常为 20)
- 010b : Control Packet - Response Message （响应， 首字节通常为 40）
- 011b ： Control Packet – Notification Message （通知， 首字节通常为 60）
PBF:
- 0b: 完整消息或者是分组消息的最后一个，无后续消息
- 1b: 有后续消息

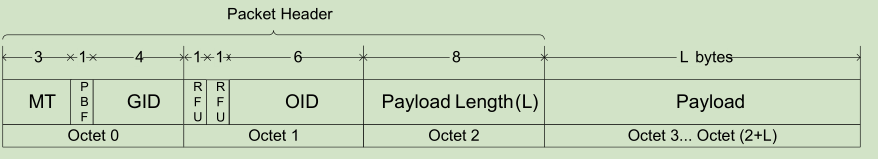

控制 Packet 格式
控制Packet Header 3字节长度，主要包含MT、PBF、GID、OID、负载长度字节等组成；
GID: 命令组ID，NCI包含的分组如下：
- 0000b NCI Core
- 0001b RF Management
- 0010b NFCEE Management
- 0011b NFCC Management
- 0100b Test Management
OID:命令ID，太多了，请参考规范
Payload Length： 一个字节，因此最大负载长度为255字节
数据 Packet 格式
Conn ID: 连接ID, 表示数据属于哪个逻辑通道，创建逻辑通道的时候分配 Conn ID
CR: Credits， 取值为0~3，
Payload Length: 数据负载的长度，最大为255；
常用指令：
复位 CORE_RESET ：

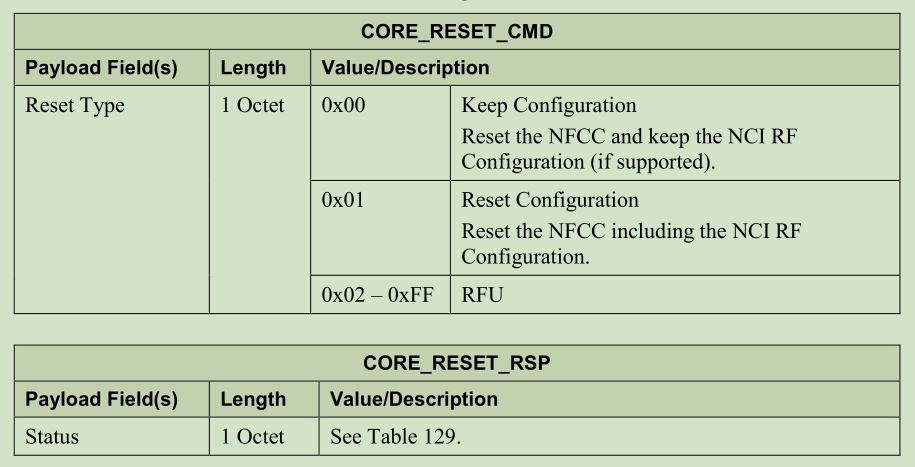

命令格式：
Configuration status: 0, RF配置保持， 1 RF配置 复位
NCI Version: 0x10, 1.0版本， 0x20: 2.0版本
举例：
--> 2000 01 00 -=(CORE_RESET_CMD)=- Keep Configuration
4000 01 00 （CORE_RESET_RSP） == 响应，状态00，表示执行OK

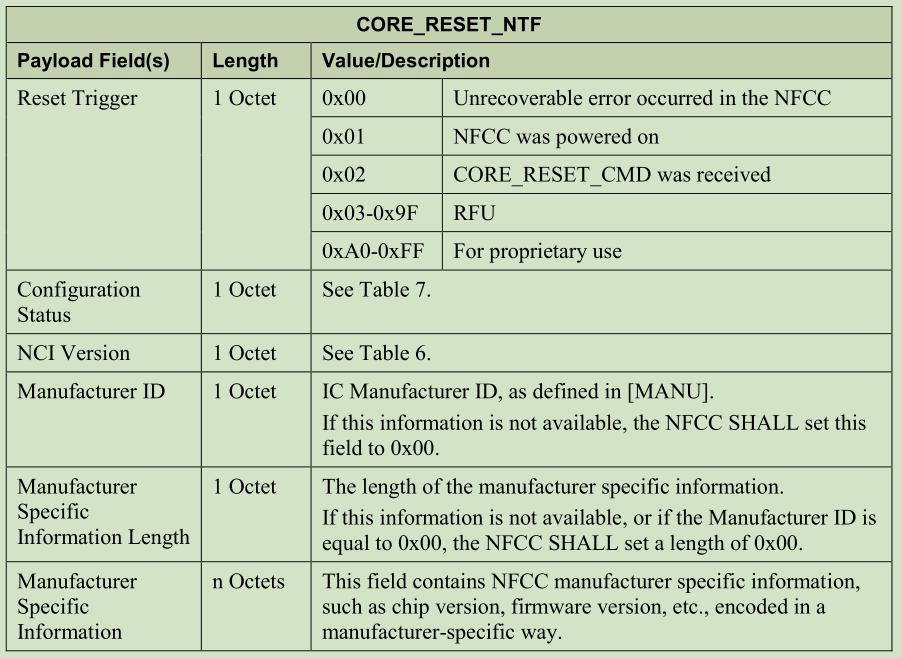

6000 0A 02 00 20 04 05 00A401105B （CORE_RESET_NTF）
初始化NFCC CORE_INIT ：
举例：
--> 2001 02 0000 (CORE_INIT_CMD) , NCI2.0
4001 1E 00 1A3E0600 01 0604 FF FF 01 FF00 08 00000100020003008000820083008400 (CORE_INIT_RSP)1 Octet status: 00 ()
4 Octet NFCC Feature: 1A3E0600 ()
1 Octet Max Logical Connections: 01 (最大逻辑连接数 )
2 Octet Max Routing Table : 0604 (最大路由表大小)
1 Octet Max Control Packet Payload size ： FF ( 255 字节)
1 Octet Max Data Packet Payload size of the Static HCI Connect : FF ( 255 字节)
1 Octet Number of credits of the Staitc HCI Connect : 01
2 Octet Max NFC-V RF Frame Size : FF00 (255 字节)
1 Octet Number of Supported RF Interface : 08
n Octet Supported RF Interfaces [1..n] : 0000（NFCEE Direct RF Interface） 0100（Frame RF Interface） 0200（ISO-DEP RF Interface） 0300（ISO-DEP RF Interface） 8000 8200 8300 8400 （私有接口）
获取配置 CORE_GET_CONFIG ：
--> 2003 03 01A011 (CORE_GET_CONFIG_CMD)
4003 0C 0001A01107080A3201C8F6F6 （CORE_GET_CONFIG_RSP）
设置配置 CORE_SET_CONFIG_CMD ：
--> 2002 21 08A0ED0101A0EC0100A0D40100A0070101A0150102A0180101A10F0101A1090100 (CORE_SET_CONFIG_CMD)
RF_DISCOVER_MAP_CMD ：
--> 2100 07 02 040302 030201 (RF_DISCOVER_MAP_CMD)
1 Octet Mapping 配置个数： 02 （2个）
3 Octet Mapping 配置[1]: 040302 (IsoDep 协议, Poll&Listen , IsoDep 接口)
3 Octet Mapping 配置[1]: 030201 (T3T 协议，Listen， Frame 接口)<--- 41000100
NFCEE_DISCOVER_CMD
--> 220000 (NFCEE_DISCOVER_CMD)
4200 02 0001 1 NFCEE found （NFCEE_DISCOVER_RSP）
6200 08 C0 01 00 01 0301C001 （NFCEE_DISCOVER_NTF）1 Octet NFCEE ID： C0（ 0x80-0xFE范围内为HCI-NFCEE IDs， NFCC分配）
1 Octet NFCEE status： 01（ disable ）
1 Octet Number of Protocol Information Entrie: 001 Octet Number of NFCEE Information TLVs: 01 (1 个TLV信息) , 0301C0
type :03 (Host ID in the HCI Network)
len: 01
value: C01 Octet, NFCEE Power Supply: 01 -- The NFCC has control of the NFCEE Power Supply
NFCEE_MODE_SET_CMD
--> 2201 02 C001 (NFCEE_MODE_SET_CMD) 使能NFCEE(ID = C0, status = NFCEE Initialization sequence started (01))
4201 01 00 （NFCEE_MODE_SET_RSP successful）
NFCEE_POWER_AND_LINK_CNTRL_CMD
--> 2203 02 C003 (NFCEE_POWER_AND_LINK_CNTRL_CMD) ID = C0, NFCEE Power and Link Configuration = 03 (NFCEE Power supply and NFCC to NFCEE communication link are always On.)
4203 01 00 （NFCEE_POWER_AND_LINK_CNTRL_RSP, successful）
RF_NFCEE_DISCOVERY_REQ_NTF
--> 610A 06 010003C08004 (RF_NFCEE_DISCOVERY_REQ_NTF)
1 Octet information entries 个数： 01 （1个）
3 Octet information entries[1]: 00 03 C08004type: 00
Len: 03
Value: C0(NFCEE ID ) 80(RF Technology and Mode, ) 04(RF Protocol , IsoDep)
