CAD软件中怎么批量导入导出坐标数据？

在CAD软件中，每一个点，都有独一无二的坐标值。而成千上万的点，组成了更为具象化的CAD图形。尽管大部分的设计师了解如何使用CAD软件来绘制图形并保存为图纸，但对于如何将众多的个性化、精确化的CAD坐标点批量导入、导出CAD软件，就很少有设计师精通此道。今天小编为大家详细讲解一下，如何使用浩辰CAD来进行批量导入、导出CAD坐标数据。

1、LINE法：利用直线批量导入

该方法利用直线来批量导入坐标，适用于由多个线段组成的图形。

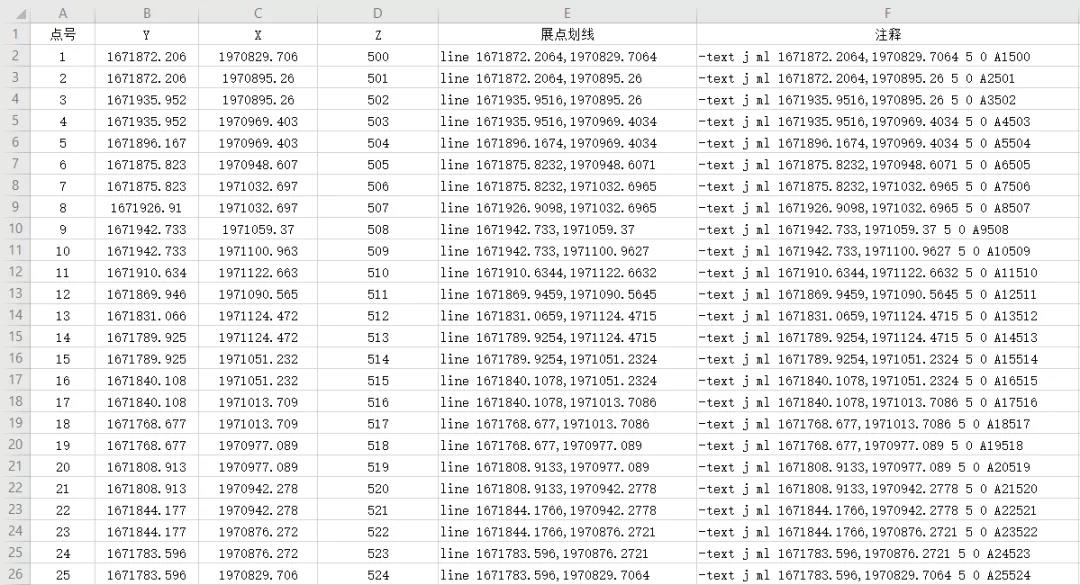

步骤一：首先，将要CAD坐标及高程导入到Excel。

步骤二：新建E列为「展点划线」，新建F列为「注释」。

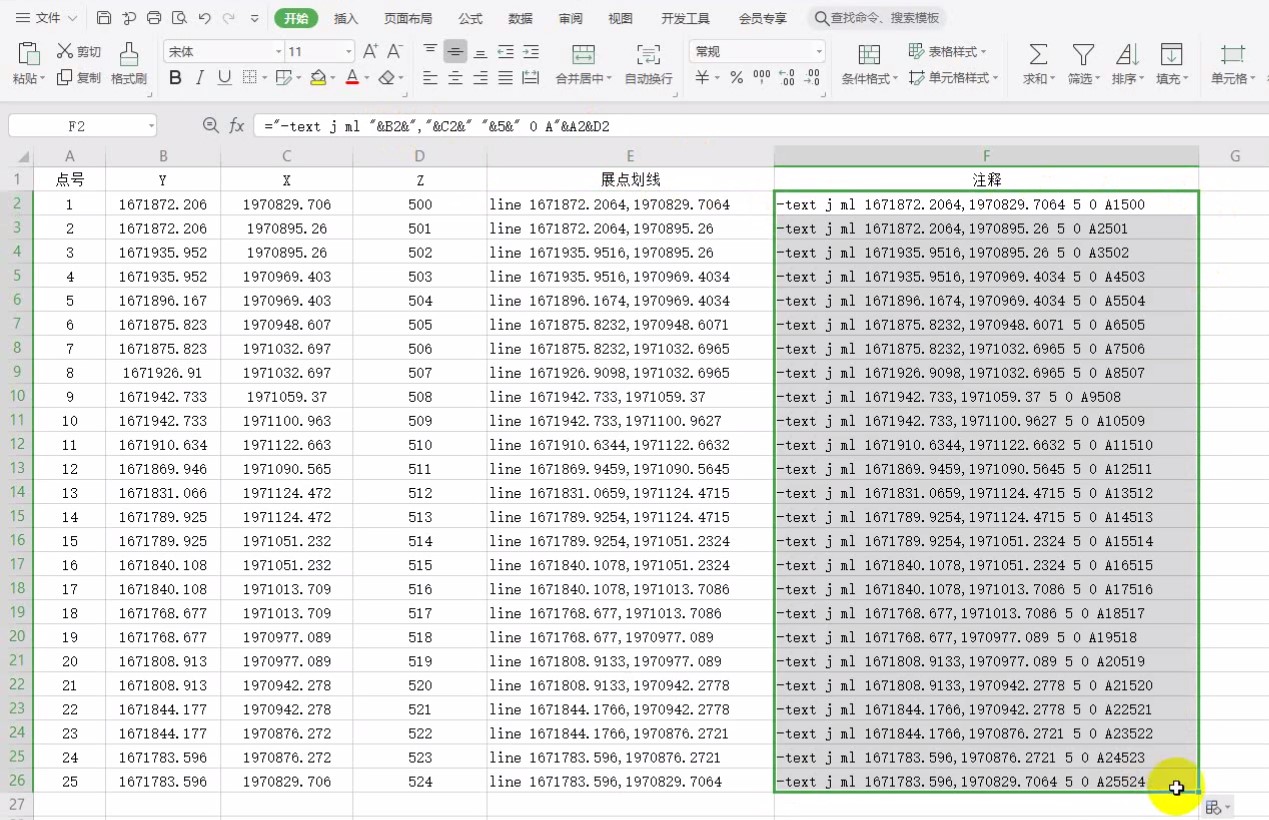

步骤三：在Excel表格的E列和F列中，分别输入如下公式，并选中E2和F2列，再利用十字光标的下拉填充功能，将E列和F列进行充填序列。
在E列中输入公式：
「=“line”&B2&","&C2」；
在F列中输入公式：
「="-text j ml"&B2&","&C2&""&5&“0 A”&A2&D2」。

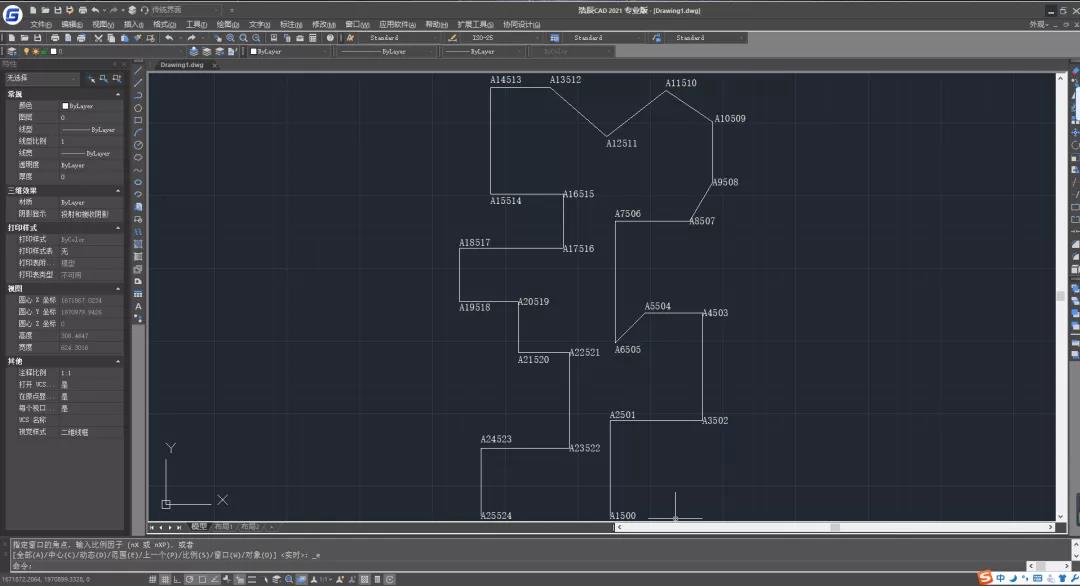

步骤四：浩辰CAD中，将复制的E列数据粘贴至CAD命令行，即可看到生成的图形文件。若不显示文件，双击滚轮即可。

步骤五：浩辰CAD中，将复制的F列数据粘贴至的CAD命令行，即可完成批量导入Excel坐标。

2、PLINE法：利用多段线批量导入

该方法利用多段线来批量导入CAD坐标，适用于由一条多段线组成的图形。

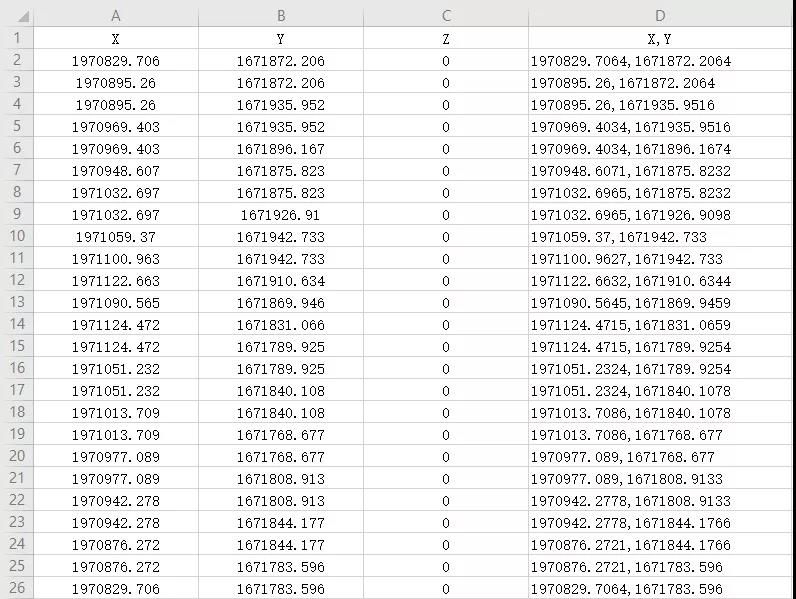

步骤一：首先在Excel中填写X轴、Y轴信息，并新建D列来填写第一列（X，Y）坐标信息。在D列中输入公式「=A2&","&B2」，并利用十字光标的下拉填充功能，进行下拉充填序列。

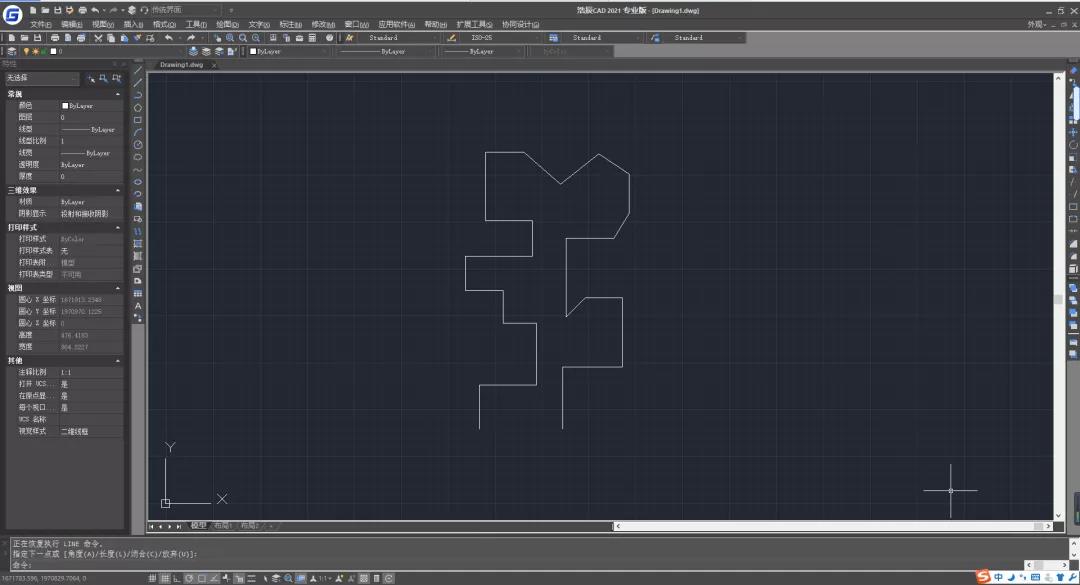

步骤二：在浩辰CAD中，在CAD命令行输入「PL」命令并回车。当命令行显示「指定起点」时，将复制的D列数据粘贴至命令行，即可看到生成的图形文件。若不显示文件，双击滚轮即可。
注意：
（1）若将LINE法改为PLINE法时，最终绘制的CAD图形就是由一条多段线组成。
（2）两种方法所绘制的CAD图形方向是不同的。方法一是以Y轴为主绘制，方法二则是以X轴为主绘制，故两个图形绘制方向是不同的。
（3）建议操作时，文档数据的布置应与CAD教程保持一致，这样可直接复制公式，避免出现数据输入错误。

3、批量导出方法：使用浩辰CAD的「坐标输出」

那么如何将CAD软件的CAD坐标数据进行批量导出呢？相较于传统CAD软件的琐碎操作，浩辰CAD提供了更加智能高效的方法，帮助设计师一键导出相关数据。

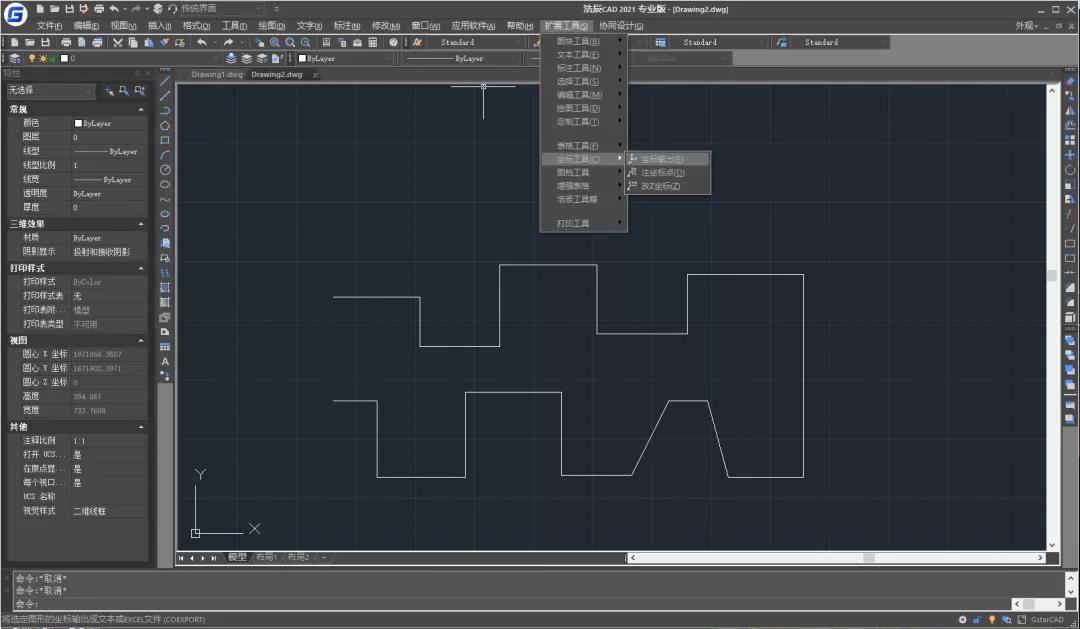

步骤一：点击浩辰CAD菜单栏中的「扩展工具」-「坐标工具」-「坐标输出」。

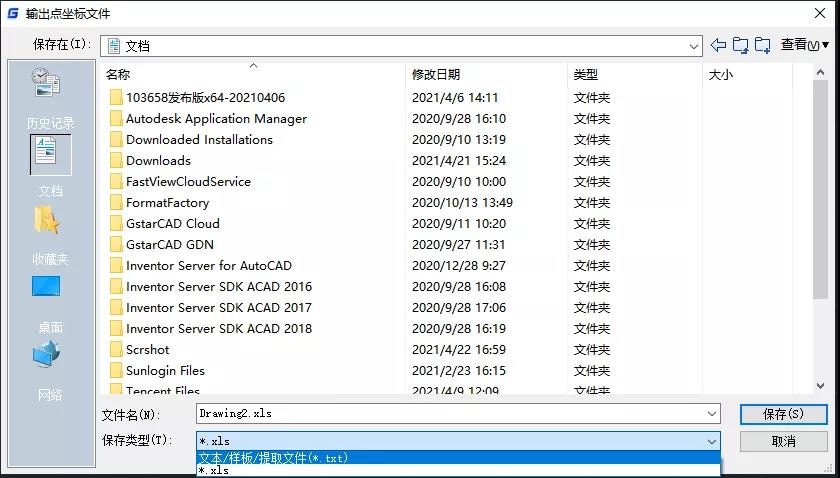

步骤二：点击「坐标输出」后，浩辰CAD会弹出「坐标输出」所需保存路径及格式信息（目前支持txt、xls格式）。最后，逐个点击所需输出的CAD坐标点后，以Enter结束即可。

以上就是浩辰CAD批量导入、导出CAD坐标数据的方法噢，你学会了嘛？当然，对于从事测绘等行业的设计师而言，单一、孤立地使用CAD软件是无法满足更多专业需求。为了构建更智能高效的创新设计环境，全面打造国产CAD应用新生态，浩辰软件与众多国内外二次开发厂商达成战略合作，其中包括CASS地形地籍成图软件11、理正工程地质勘察CAD9.0pb6等软件。
