Python里直接开发cad

84 阅读 0 评论 56 点赞

我是靠谱客的博主自由睫毛膏，这篇文章主要介绍Python里直接开发cad，现在分享给大家，希望可以做个参考。

首先在cmd命令中pip加载pyautocad这个库，这个库是用来开发cad的。

接下来没什么好讲的，直接放代码吧，只能说用Python的标准库开发起来实在太简单了。

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

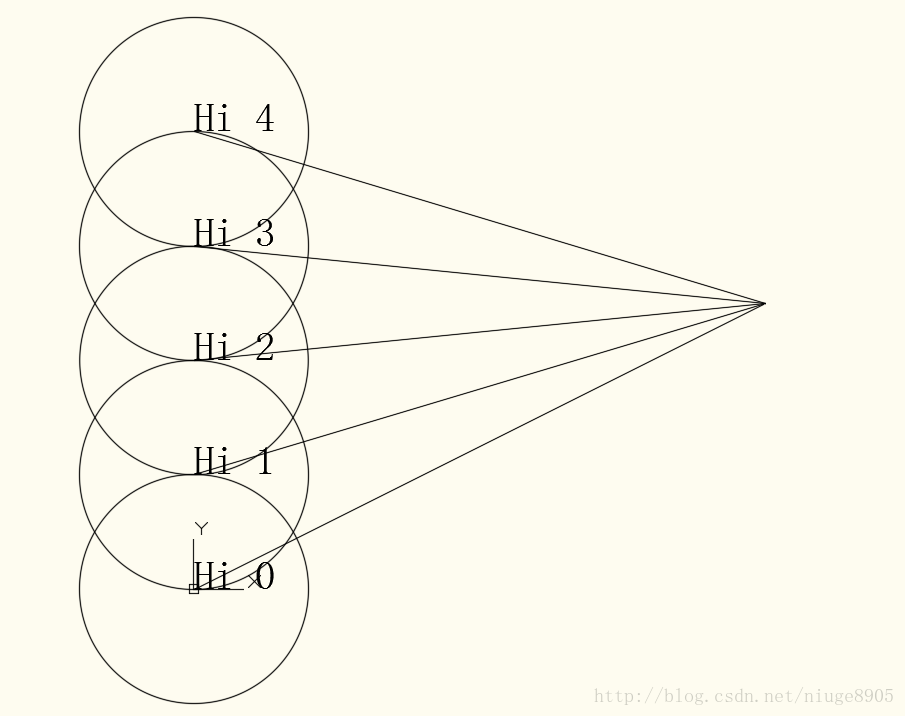

from pyautocad import Autocad,APoint

acad=Autocad()
acad.prompt("Hello,Autocad from Pythonn")
print (acad.doc.Name)

p1=APoint(0,0)
p2=APoint(50,25)
for i in range(0,5):
    text=acad.model.AddText('Hi %s' %i,p1,2.5)
    acad.model.AddLine(p1,p2)
    acad.model.AddCircle(p1,10)
    p1.y+=10

dp=APoint(10,0)
for text in acad.iter_objects('Text'):
    print('text: %s at: %s' %(text.TextString,text.InsertionPoint))
    text.InsertionPoint=APoint(text.InsertionPoint)+dp

for obj in acad.iter_objects(['Circle','Line']):
    print(obj.ObjectName)
