一、前言

  AutoCAD（Autodesk Computer Aided Design）是 Autodesk（欧特克）公司首次于 1982 年开发的自动计算机辅助设计软件，在土木建筑，装饰装潢，工业制图，工程制图，电子工业，服装加工等诸多领域有着广泛的应用，主要用于二维绘图、详细绘制、设计文档和基本三维设计，现已经成为国际上广为流行的绘图工具。

#!/usr/bin/env python
# -*- coding: utf-8 -*-

'''
=============================
Author：DalNur
Email: liyang@alu.hit.edu.cn
Last Update: 2020.03.02 19:55
=============================
'''

from pyautocad import Autocad

acad = Autocad(create_if_not_exists = True)
acad.prompt("Hello! AutoCAD from pyautocad.")
print(acad.doc.Name)

二、颜色设置

2.1 设置模型空间背景色

acad.ActiveDocument.Application.preferences.Display.GraphicsWinModelBackgrndColor = 0
# 等号后为非负整数，取值范围为[0,16777215]，为十进制下的颜色代号，由RGB颜色值转化而来；
# 具体计算公式为：R+256*G+256*256*B；
# 例如：对于白色（R=255,G=255,B=255），颜色代号为255+256*255+256*256*255=16777215。
# 常用标准颜色代号如下：
# 0、黑色；255、红；65535、黄；65280、绿；16776960、青；16711680、蓝色；16711935、洋红；16777215、白色；
# 将GraphicsWinModelBackgrndColor替换为GraphicsWinLayoutBackgrndColor，即可设置图纸空间背景色。

2.1 设置十字光标颜色

acad.ActiveDocument.Application.preferences.Display.ModelCrosshairColor = 16777215

三、显示设置

3.1 显示线宽

acad.ActiveDocument.preferences.LineweightDisplay = 1
# 等号后为布尔值，TRUE = 1，显示线宽，FALSE = 0，隐藏线宽。

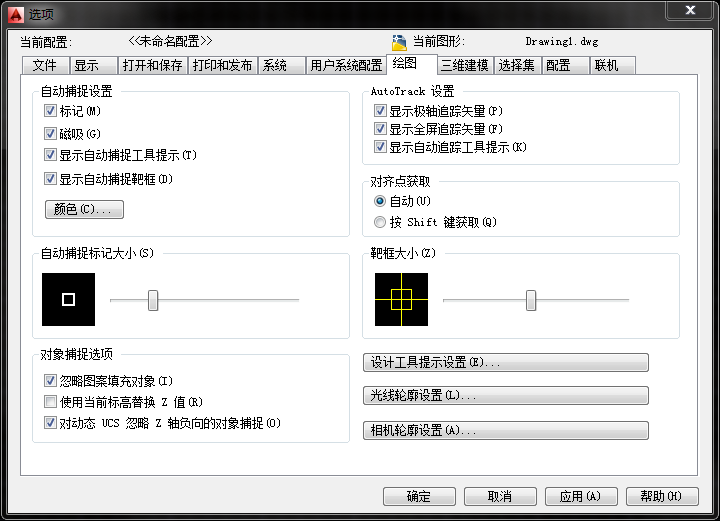

3.2 显示自动捕捉靶框

acad.ActiveDocument.Application.Preferences.Drafting.AutoSnapAperture = 1

3.3 显示自动捕捉标记

acad.ActiveDocument.Application.Preferences.Drafting.AutoSnapMarker = 1

3.4 显示极轴追踪矢量

acad.ActiveDocument.Application.Preferences.Drafting.PolarTrackingVector = 1

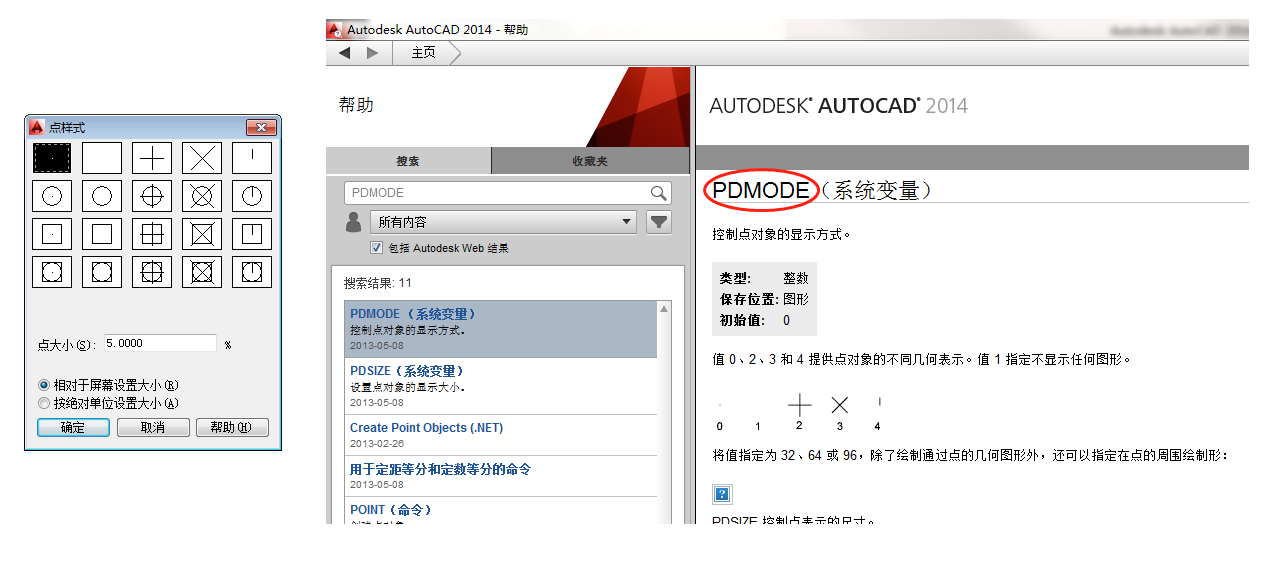

3.5 显示点样式

acad.ActiveDocument.SetVariable("PDMODE", 35)
# 系统默认值为0；更多详细信息见CAD帮助文档 PDMODE（系统变量）。

3.6 关闭实体填充显示

acad.ActiveDocument.Preferences.SolidFill = 0
# 执行重新生成图形命令后才变更显示
acad.ActiveDocument.Regen(0)
# 重新生成图形

四、尺寸设置

4.1 设置十字光标大小

acad.ActiveDocument.Application.preferences.Display.CursorSize = 5
# 等号后取1到100的整数，表示十字光标占屏幕面积的百分比，10代表占比为10%，系统默认值为5。

4.2 设置自动捕捉靶框大小

acad.ActiveDocument.Application.Preferences.Drafting.AutoSnapApertureSize = 10

4.3 设置自动捕捉标记大小

acad.ActiveDocument.Application.Preferences.Drafting.AutoSnapMarkerSize = 5

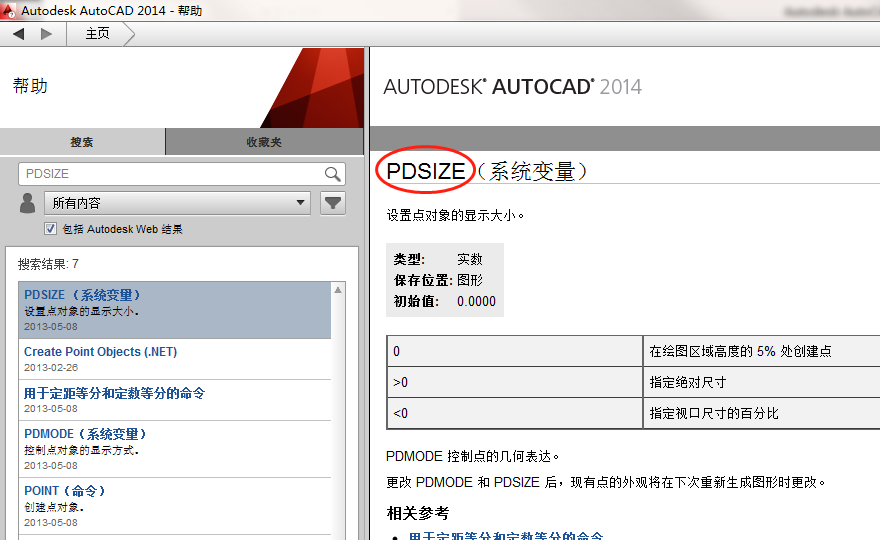

4.4 设置点大小

acad.ActiveDocument.SetVariable("PDSIZE", 10)

五、草图设置

5.1 开启栅格显示

acad.ActiveDocument.SetVariable("GRIDMODE", 1)
# 0 关闭栅格显示

5.2 开启正交模式

acad.ActiveDocument.SetVariable("ORTHOMODE", 1)
# 0 关闭正交模式；正交模式与极轴追踪无法同时开启。

5.3 极轴追踪

1. 开启极轴追踪

acad.ActiveDocument.SetVariable("AUTOSNAP", 63)
# 63 开启极轴追踪模式，相关项采用系统默认；
# 0 关闭极轴追踪模式；
# 开启正交模式，系统自动关闭极轴模式；
# 详细信息见CAD帮助文档AUTOSNAP（系统变量）。

2. 用所有极轴角设置追踪并相对上一段测量极轴角

acad.ActiveDocument.SetVariable("POLARMODE", 3)
# 详细信息见CAD帮助文档POLARMODE（系统变量）。

5.4 开启对象捕捉

acad.ActiveDocument.SetVariable("OSMODE", 16383)
# 16383 开启所有对象捕捉模式；
# 0 关闭对象捕捉模式；
# 详细信息见CAD帮助文档 OSMODE（系统变量）。

六、设置视图

6.1 预设视图

acad.ActiveDocument.SendCommand("_-view"+chr(13)+"_swiso"+chr(13))
# 定义预设视图为西南等轴测。

6.2 视觉样式

acad.ActiveDocument.SendCommand("_vscurrent"+chr(13)+"_2D"+chr(13))
     # 视图样式设置为二维线框。
acad.ActiveDocument.SendCommand("_vscurrent"+chr(13)+"_R"+chr(13))
     # 视图样式设置为真实。

6.3 全视图

acad.ActiveDocument.Application.ZoomAll()

七、文件自动保存

acad.ActiveDocument.Application.preferences.OpenSave.AutoSaveInterval = 0.51
     # 等号后数值为自动保存间隔分钟数，非负，可为小数；
     # 当为小数时，系统自动取整，取整规则为：小数部分<=0.5时，向下取整，>0.5时，向上取整；
     # 例如：当等号后值为4.5时，系统自动取为4，当为4.51时系统自动取为5；
     # 当数值<=0.5时，自动保存功能关闭。

八、尾声

  以上，便是关于 AutoCAD系统设置 的一些基本代码，因篇幅有限，某些非关键功能未做详细介绍，如有疑问，欢迎邮件来询。

  本文部分功能的实现离不开广大博友的大力帮助，有些功能看似简单，但第一次实现出来却是相当不容易的。

  鉴于，相关示例代码相对较少，特写本文，一方面是为自己的阶段性学习做一个总结，另一方面更是为有需要的人提供多一点参考。

  如果您已实现一些本文未提及的功能，还请在评论区呈现，以便为后续学习者提供更多的帮助。

  胸藏文墨怀若谷，腹有诗书气自华，希望各位都能在知识的pāo子里快乐徜徉。

  因本人野生学习Python，水平确实有限，文中难免有所疏漏，还请各位大神不吝批评指正。

  最后，祝各位攻城狮们，珍爱生命，保护发际线！

  本文部分内容，源于网络！

  欢迎大家点赞、评论及转载，转载请注明出处！

  为我打call，不如为我打款！

  打赏可备注邮箱，本人将赠送本系列博客的全部 Python 源代码。
