python自动操作脚本_利用Python自动化操作AutoCAD的实现

83 阅读 0 评论 55 点赞

我是靠谱客的博主笨笨背包，最近开发中收集的这篇文章主要介绍python自动操作脚本_利用Python自动化操作AutoCAD的实现，觉得挺不错的，现在分享给大家，希望可以做个参考。

1 Python自动绘图

在这里我主要运用了pyautocad库进行AutoCAD的自动化操作，pyautocad是一款功能非常强大的AutoCAD操作处理库，可以实现Python自动绘图、CAD图像对象读取、对象属性修改等操作。

from pyautocad import Autocad,APoint

# 连接及库导入

acad = Autocad(create_if_not_exists = True)

acad.prompt("Hello! Autocad from Python.")

print(acad.doc.Name)

# 定义点

p1=APoint(0,0)

p2=APoint(50,25)

for i in range(0,5):

text=acad.model.AddText('Hi %s' %i,p1,2.5) # 将i值插入到%s占位符的字符串中(字符串内容，坐标位置，字号大小)

acad.model.AddLine(p1,p2) # 绘制线段（起始点，终止点）

acad.model.AddCircle(p1,10) # 绘制圆（圆心，半径）

p1.y+=10 # p1点纵坐标加10

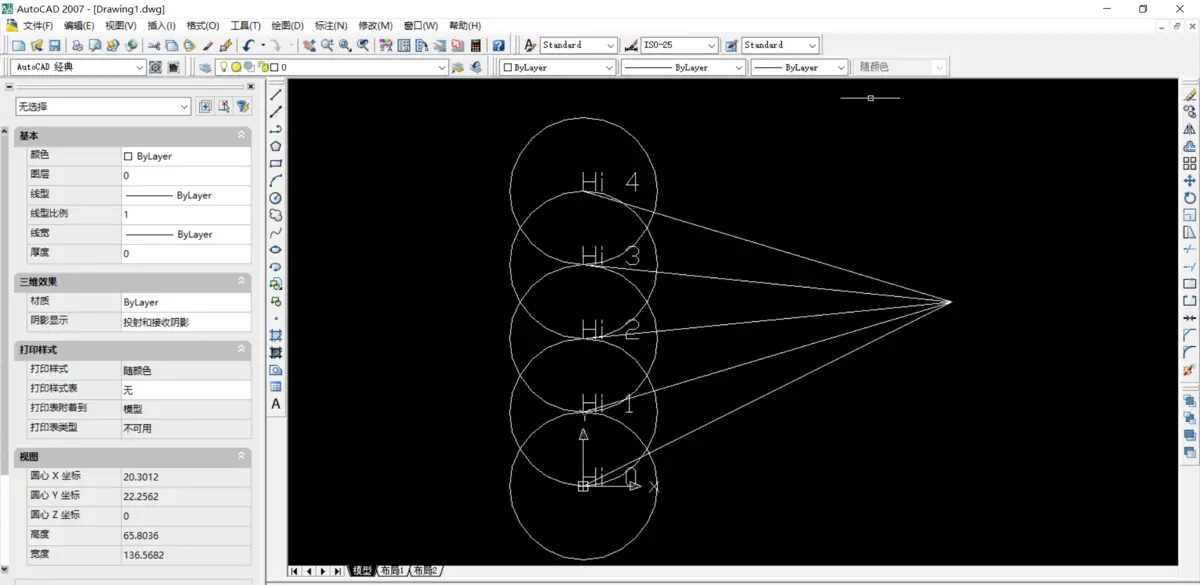

202041104757110.jpg?202031104857


如果此时你的计算机上未打开AutoCAD软件，在运行该代码时会自动打开AutoCAD并开始绘图；如果已经
