ArcGIS Pro地图制图之符号化和地图标注一、符号化二、标注

昨天讲到了创建工程并新建地图，本来今天想制作一下专题图的，但没成想现在ArcGIS Pro符号化和样式有了很大的改进，符号更加的贴近现实生活了，比如现在有了公交车、咖啡厅等符号样式，这些符号对于制作一个精美的专题图还是很不错的，所以今天就先谈谈符号化、地图注记等操作。

一、符号化

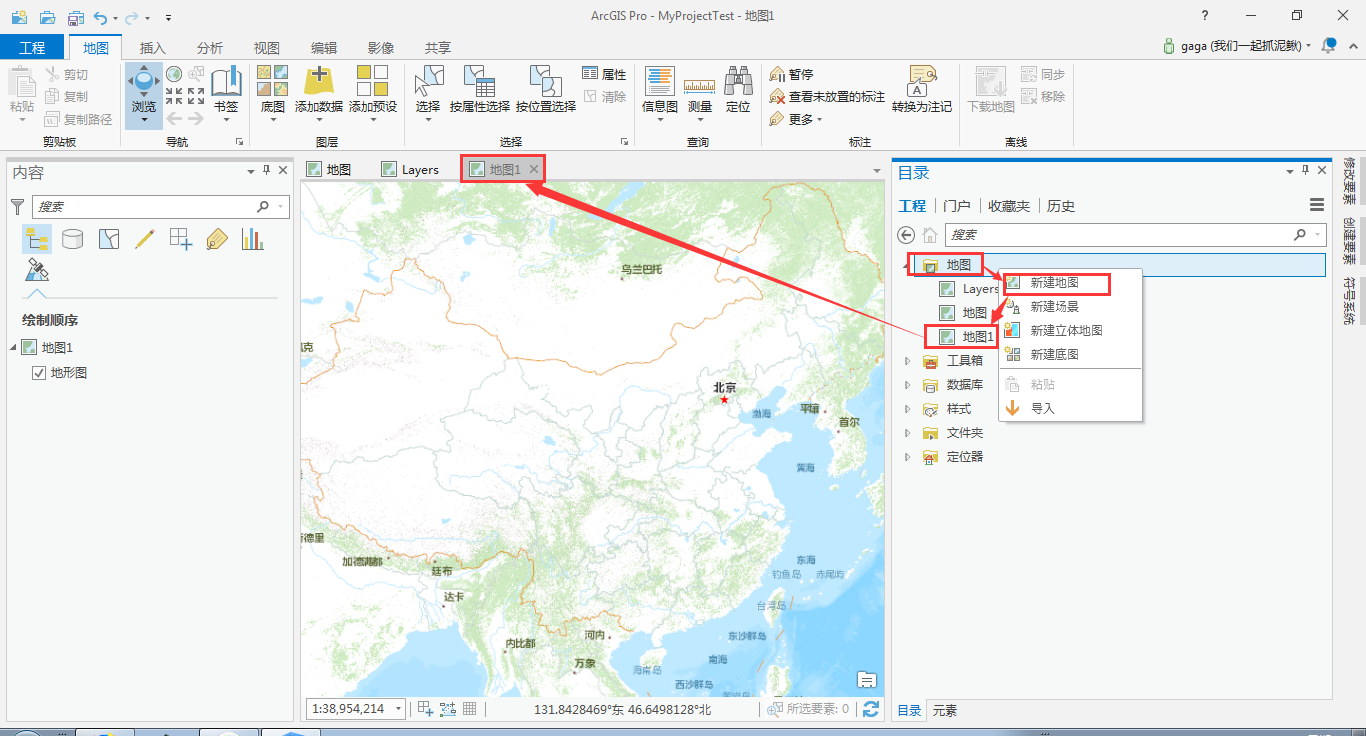

1、在ArcGIS Pro工程项目中新建一个名称为“符号化”的地图。

2、重命名新建地图的名称为符号化，移除符号化地图中系统自动加载的底图。

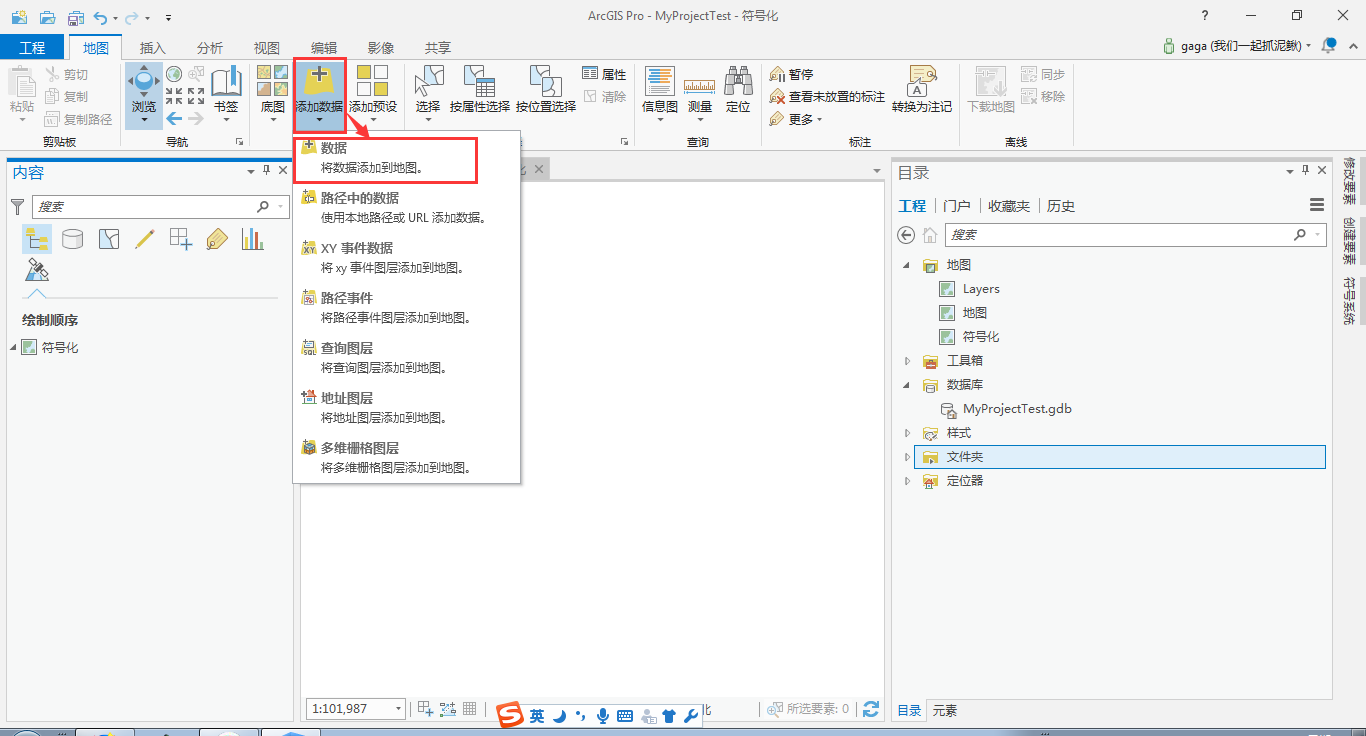

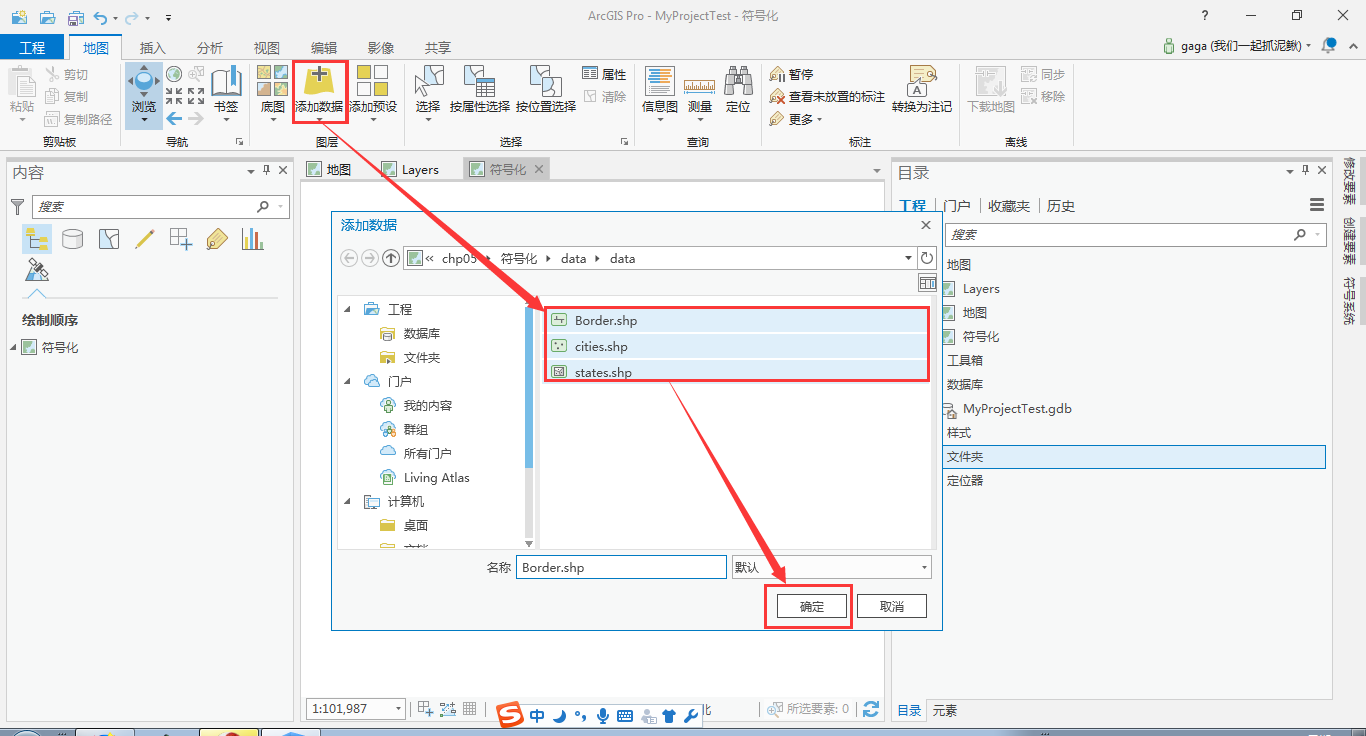

3、加载我们之前保存在本地的shapefile矢量要素。

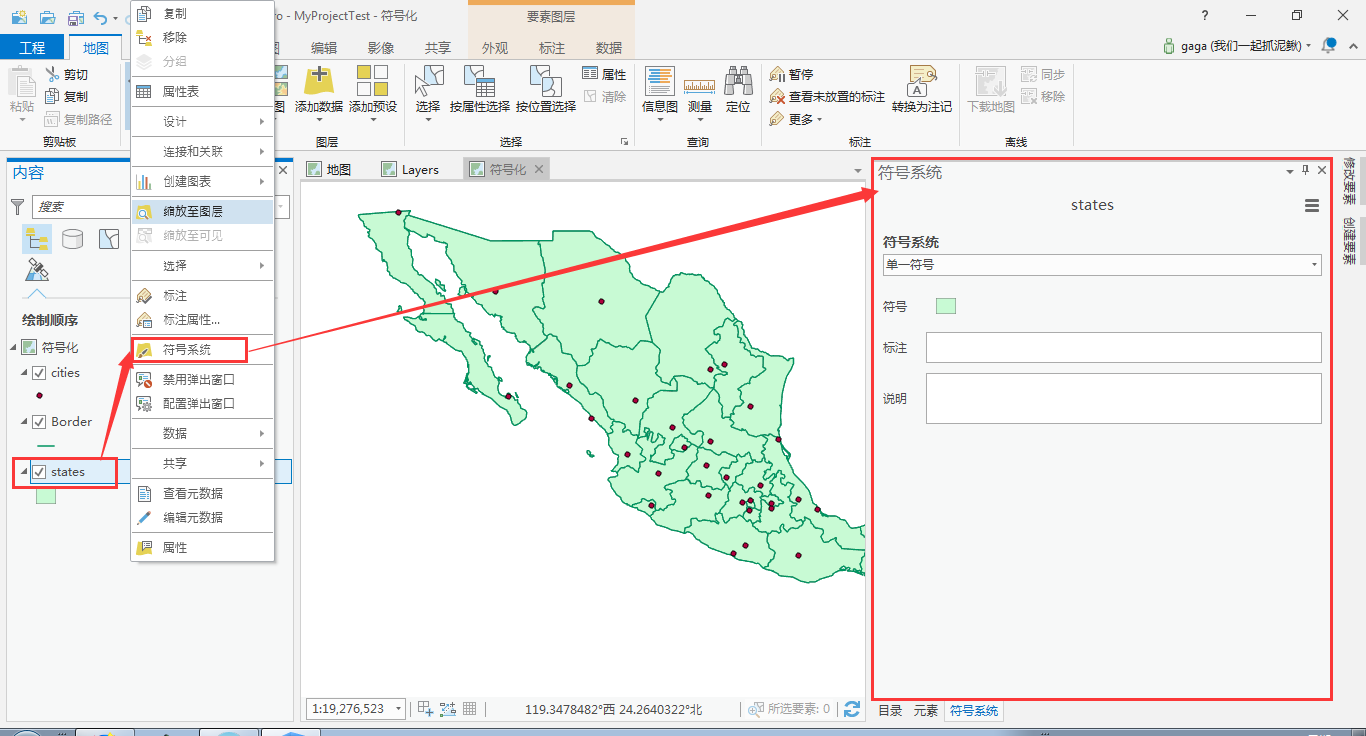

4、对states面要素进行符号化，打开符号系统窗口（注意：以前Map中符号系统是在图层属性窗口中的，现在符号系统已经变成了一个单独的窗口）

在符号化系统中有很多符号化的样式，这里我选择几个常用的进行练习一下。

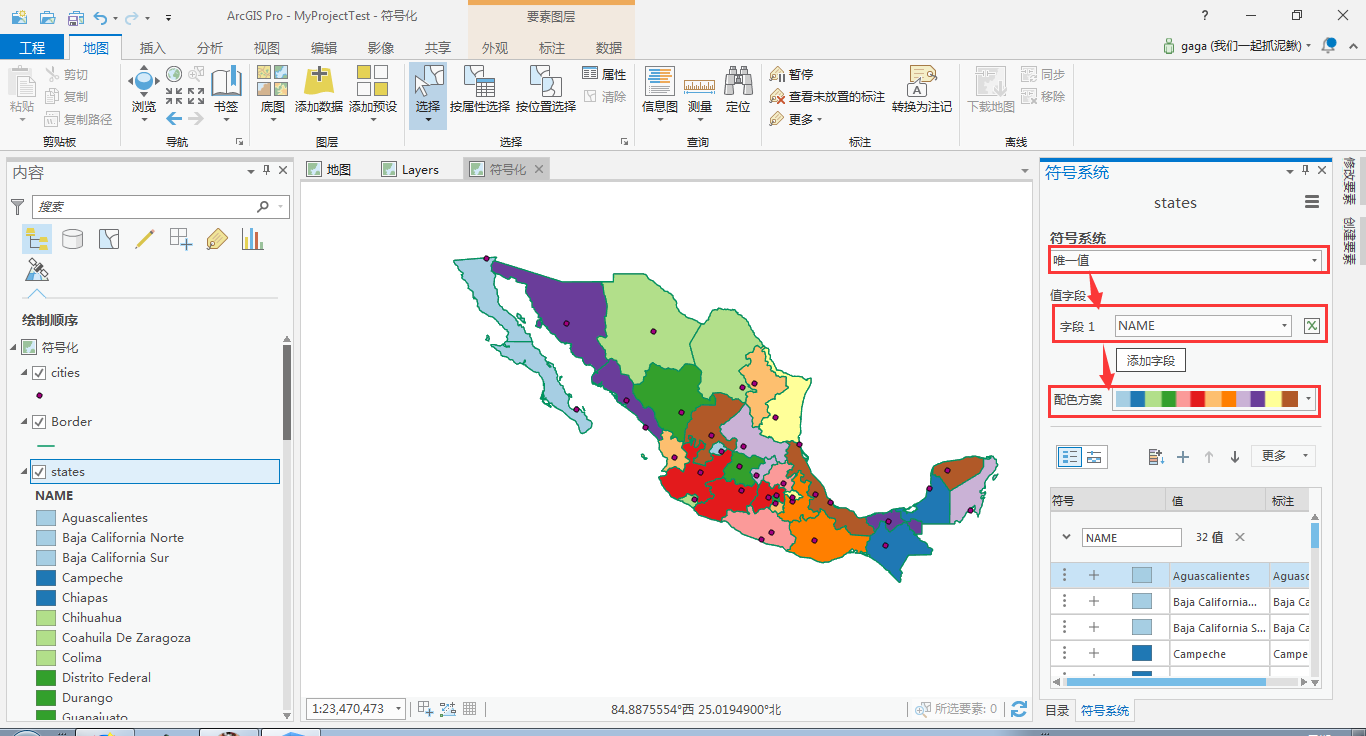

唯一值符号化

选择符号化系统中的唯一值，设置分类的值字段：NAME,选择合适的配色方案。

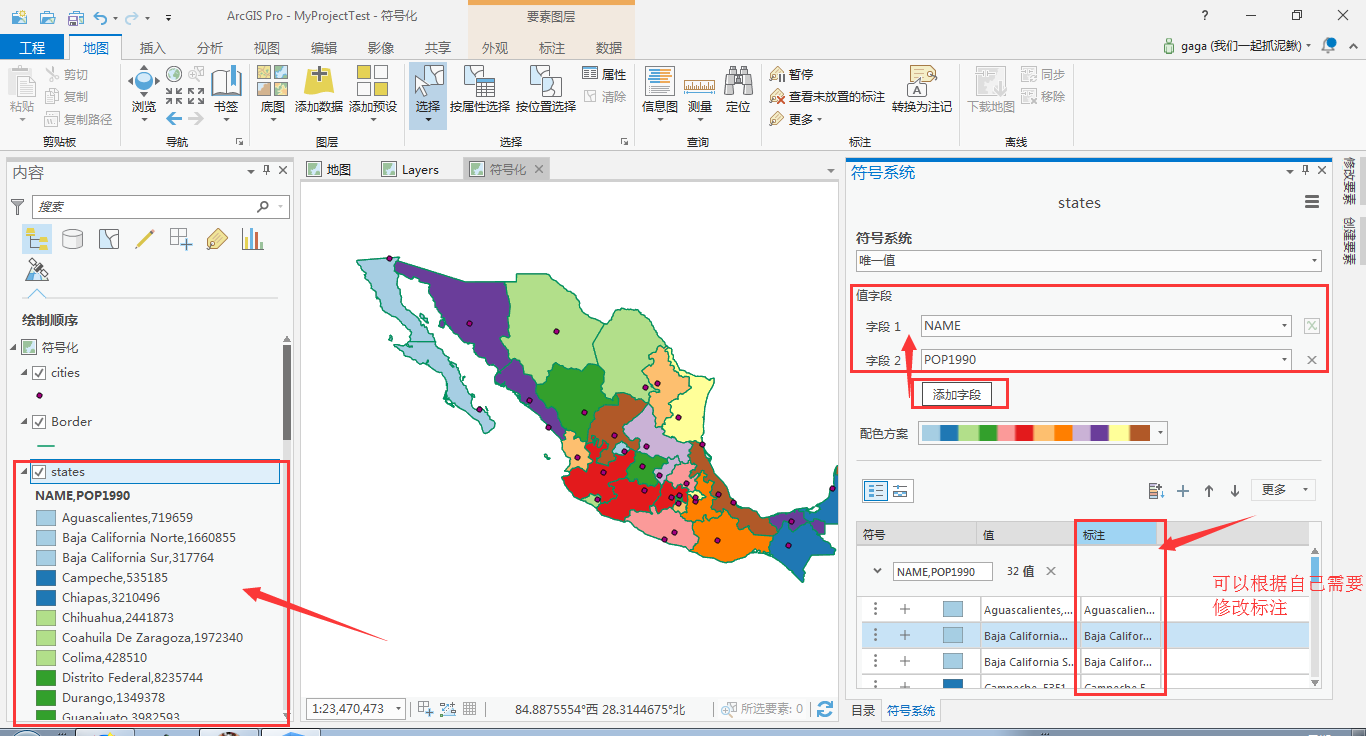

当然可以设置多个值字段对其进行唯一值符号化，并且根据需要修改标注。

分级色彩符号化

选择符号化系统中的分级色彩，设置分级基于的字段：POP1990,选择分级方法（这里有很多分级方法可根据自己的需要进行选择），设置分级的级别个数（类别），选取合适的配色方案。

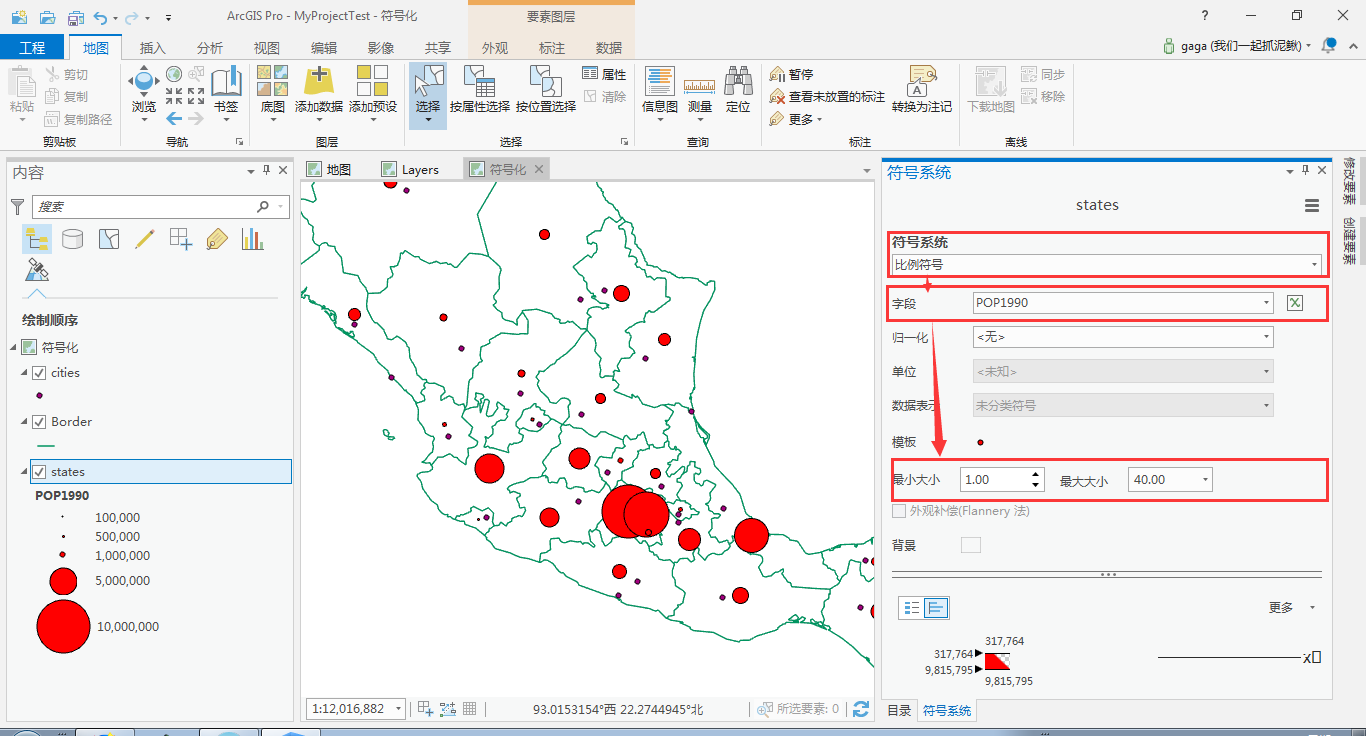

比例符号化

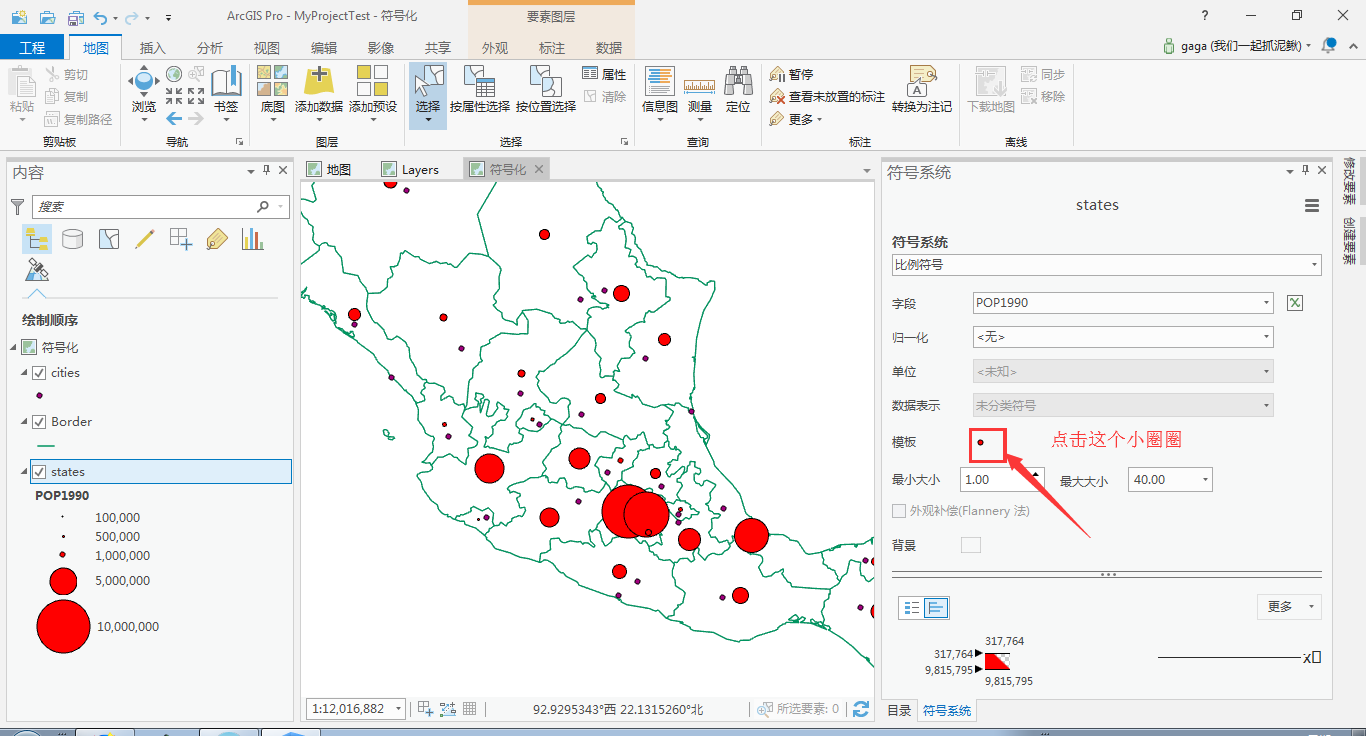

选择符号化系统中的比例符号，设置基于的字段：POP1990,设置符号形状的最大最小值。

当然系统默认加载的符号模板可能显示效果不太好，我们也可以根据自己的需要自己设定。

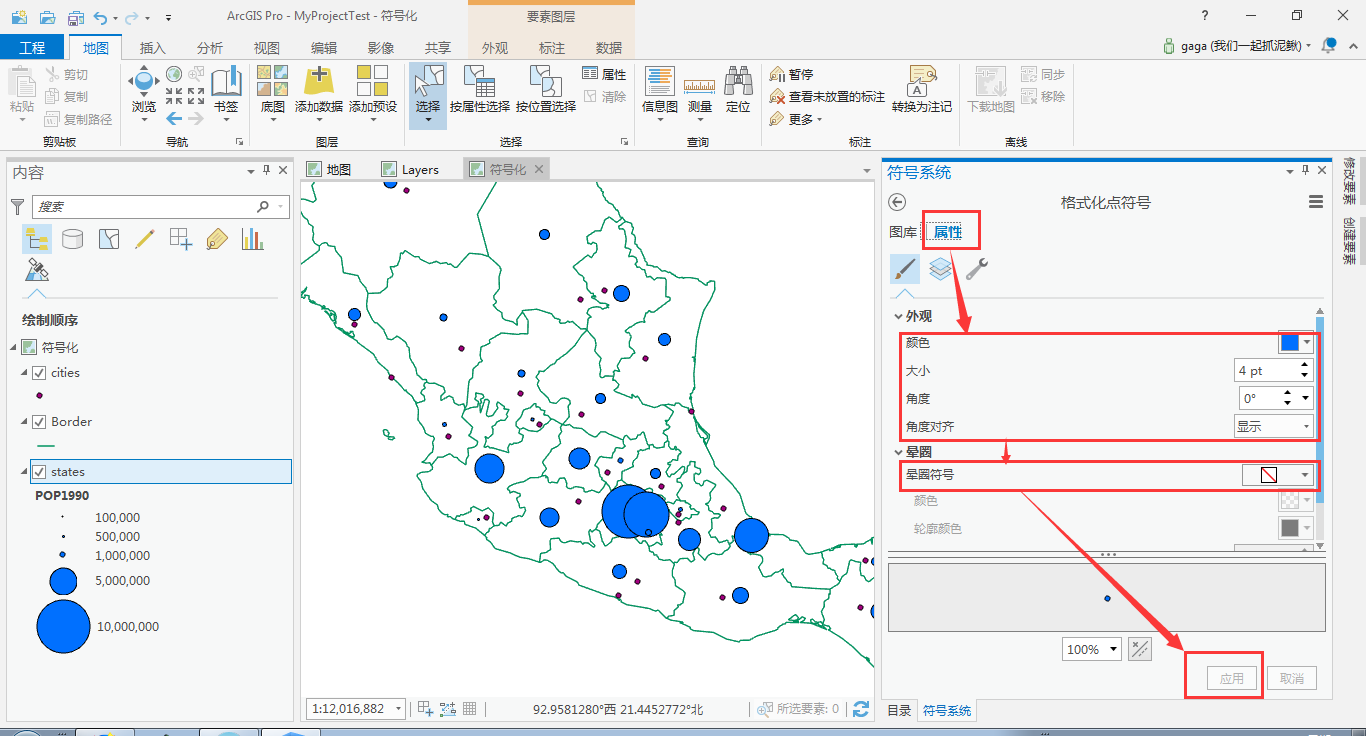

在属性选项卡中可设置符号的基本属性

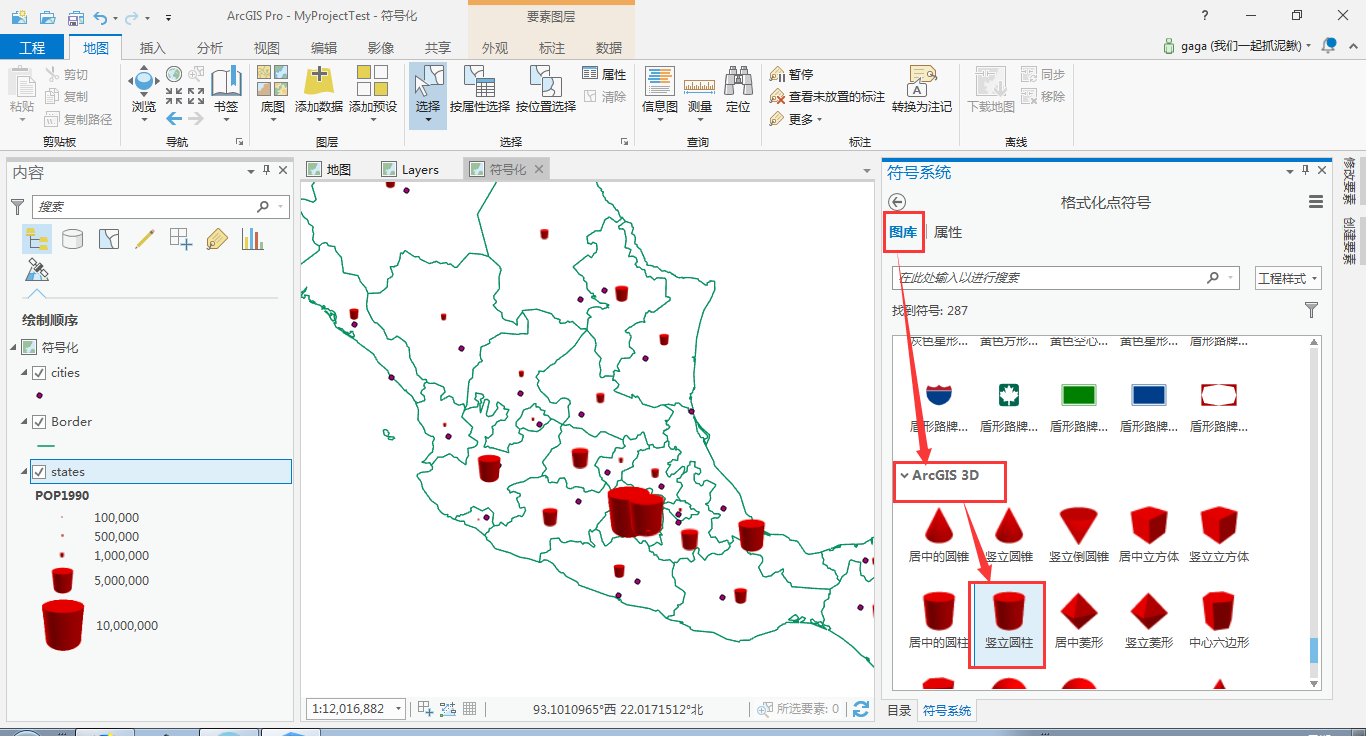

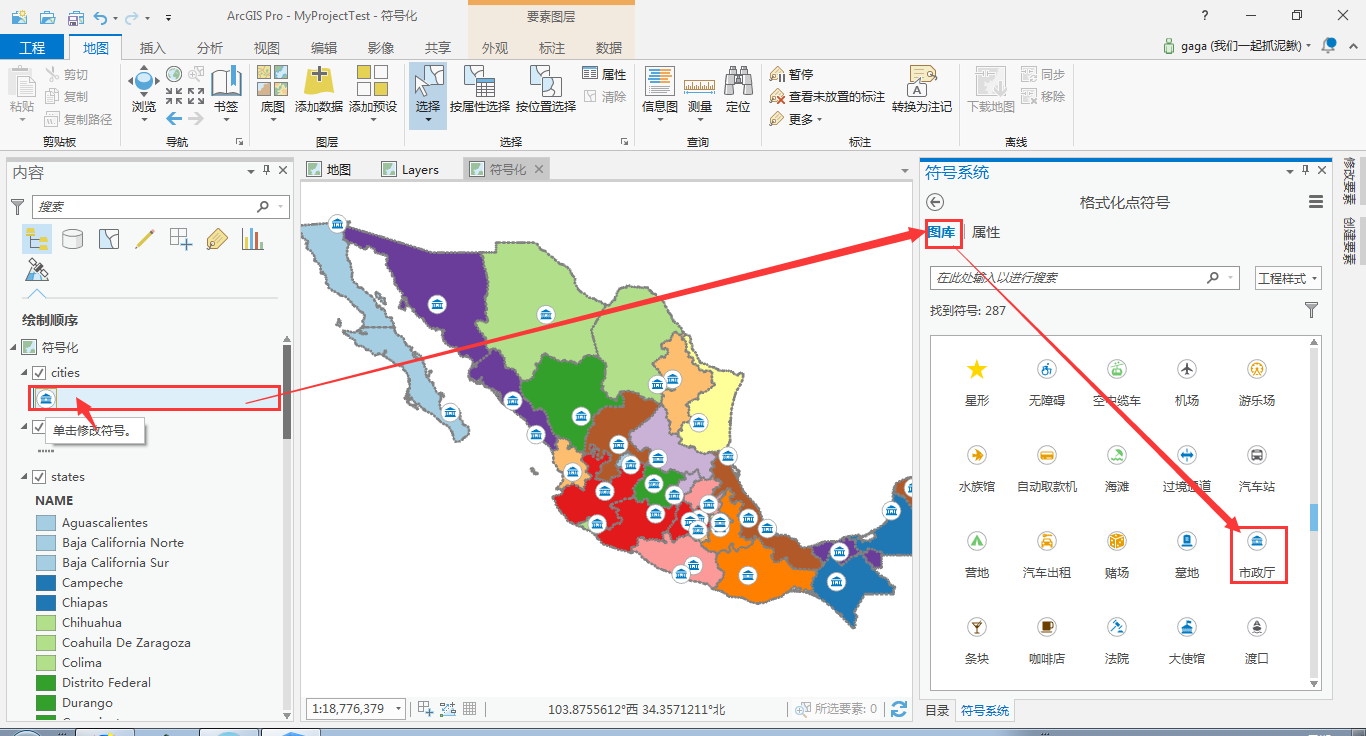

在图库选项卡中，我们也可以选择ArcGIS Pro为我们提供的2D和3D的符号样式。

5、根据自己需要选择cities点图层和Border的符号样式。

二、标注

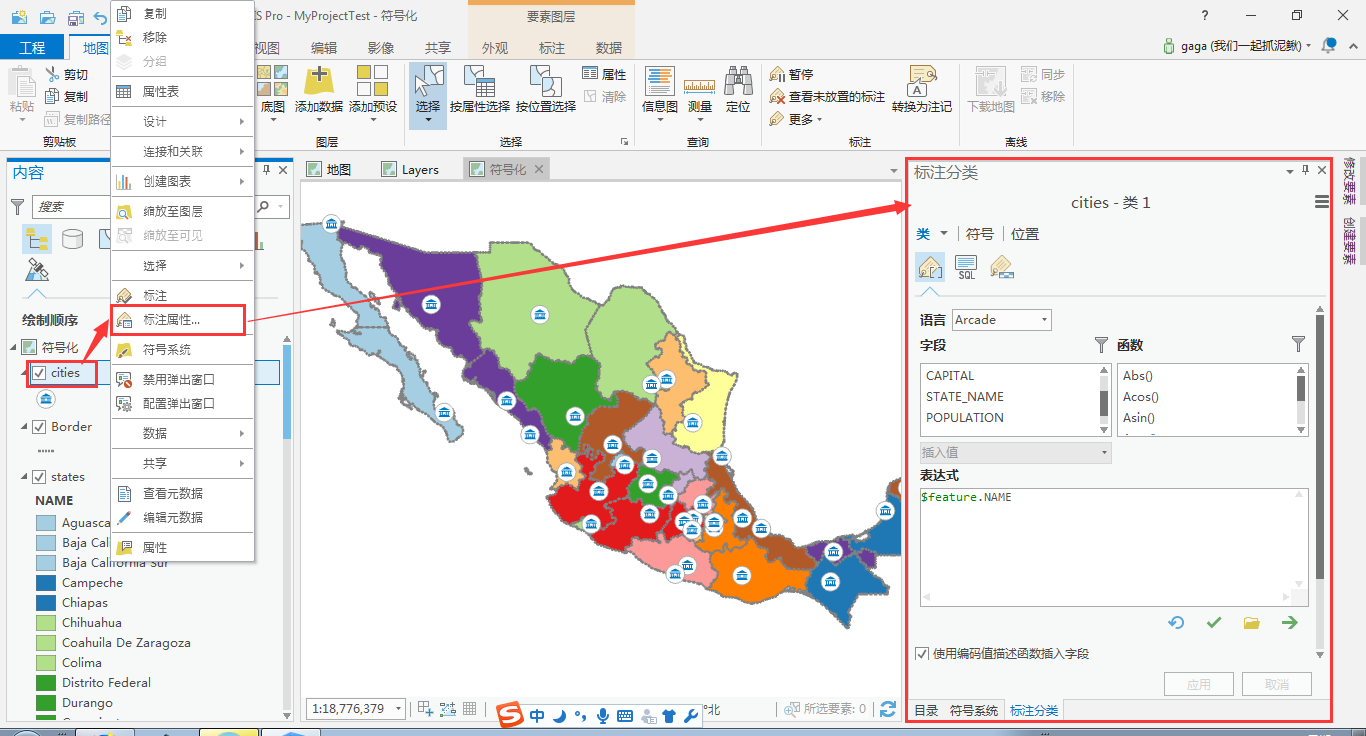

1、打开标注属性对话框。

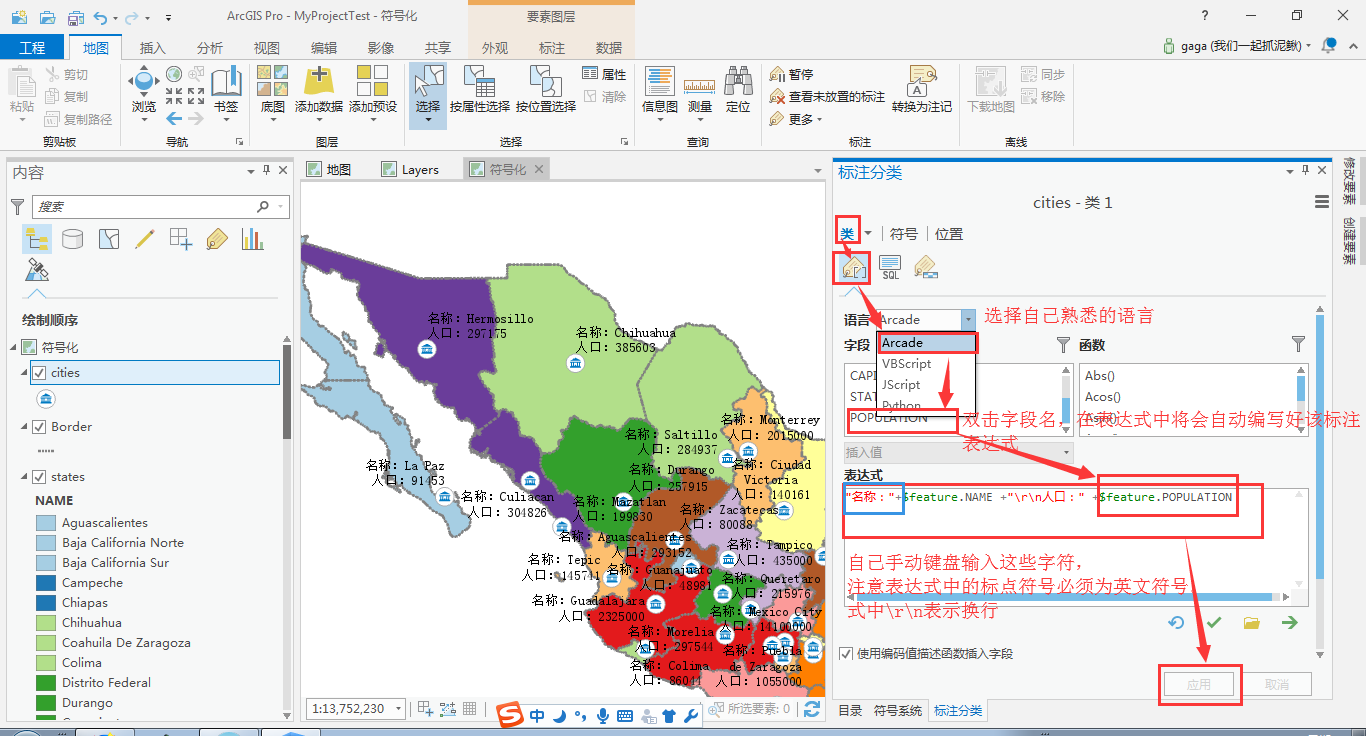

2、启用标注，编写标注表达式。注意这里的语言是表达式编写语言，可以根据自己熟悉的来编写，但简单的标注其实任何一种语言都一样，没有多大的区别。

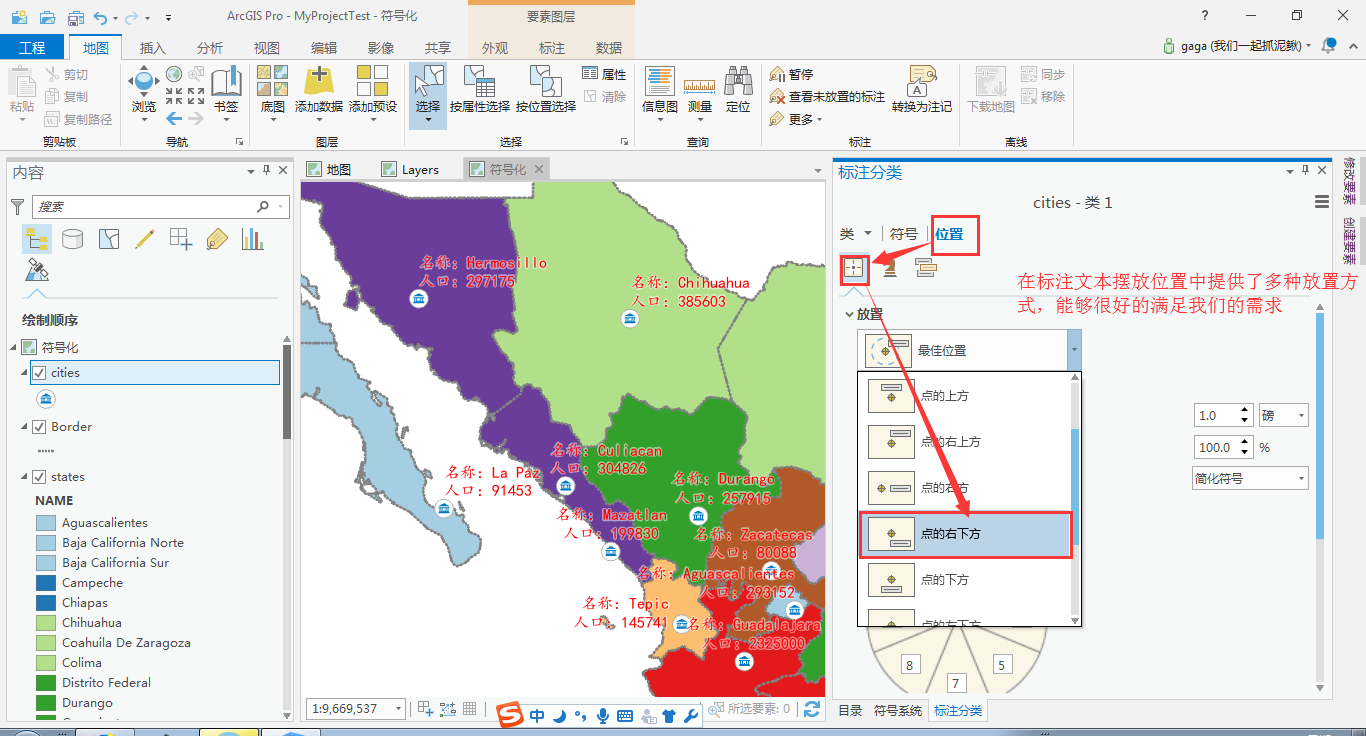

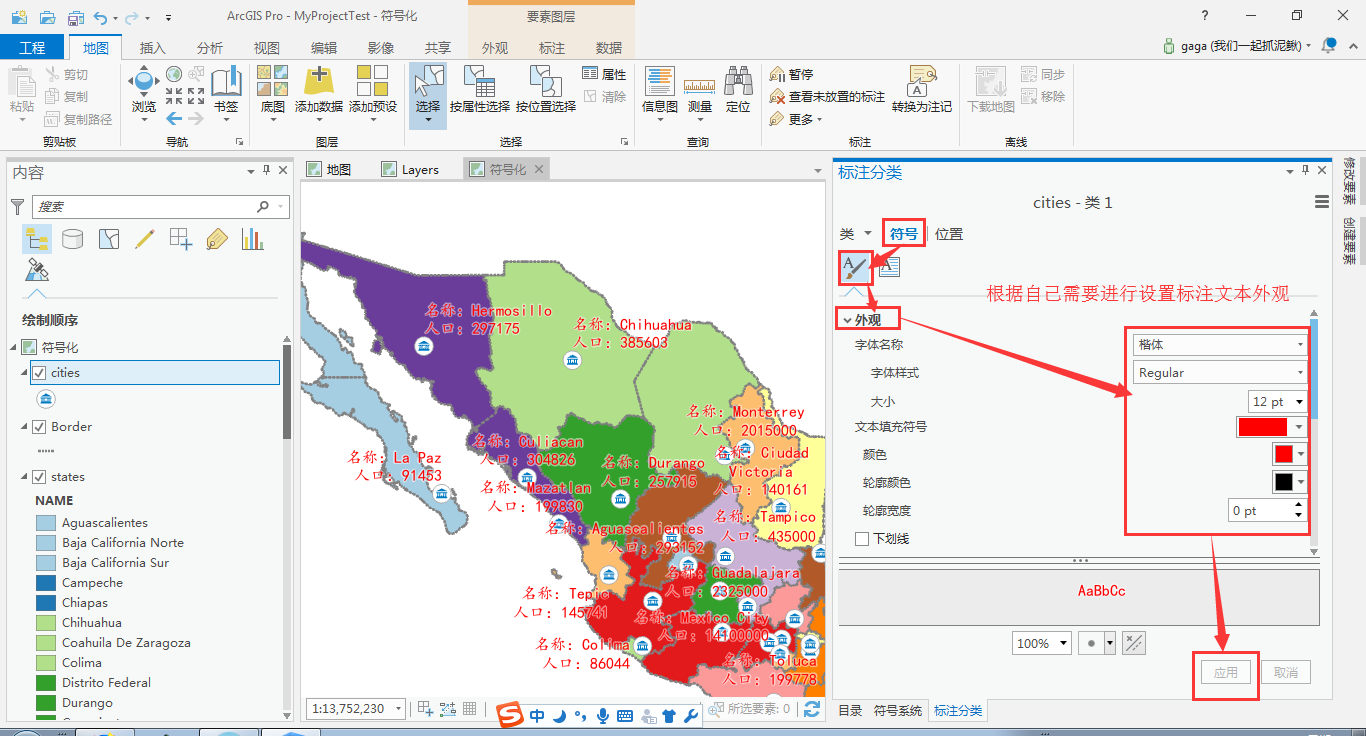

3、设置标注文本字体的格式、大小、颜色、安放位置等。

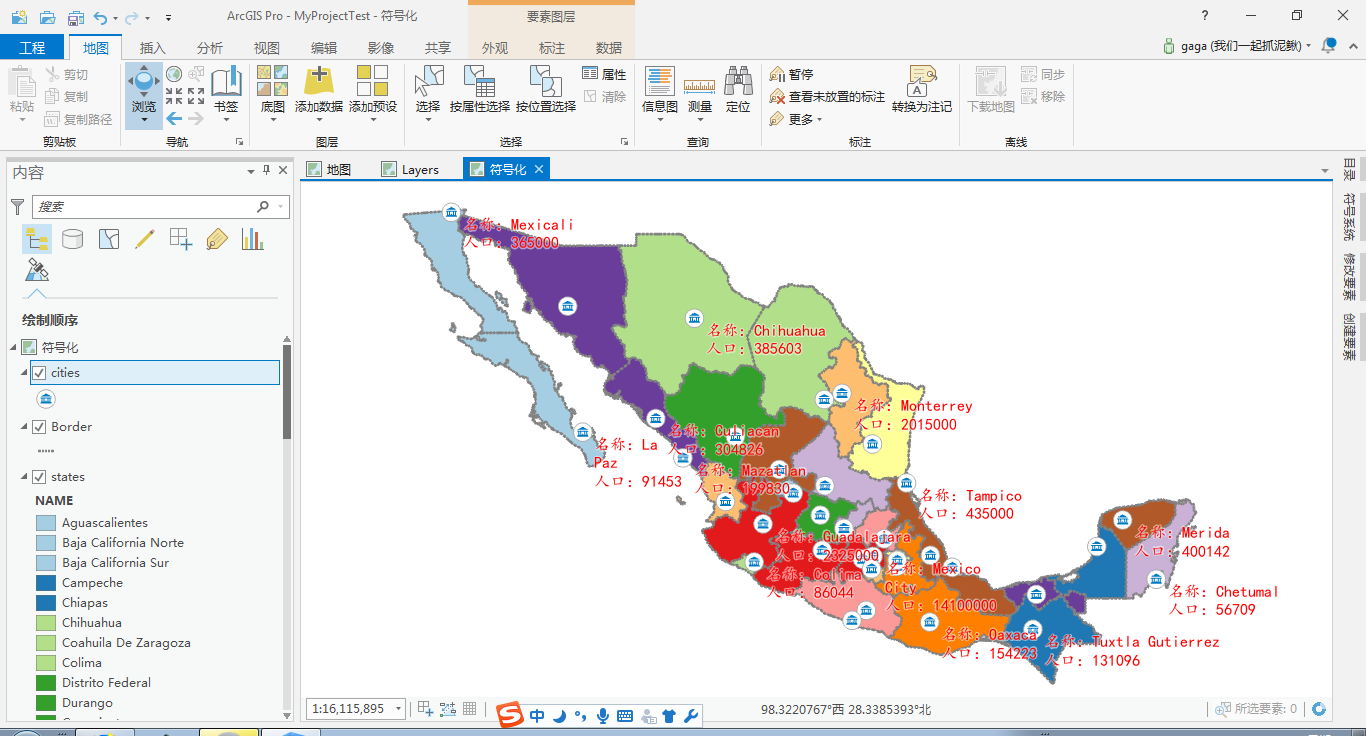

至此简单的一个符号化和标注工作就完成了，为明天开心的制作一幅精美的专题图做好了前期的工作。在标注属性窗口中，里面其实有很多的样式和功能，比如晕圈，设置字体轮廓等等，大家可以根据自己的需求进行设置。
