解放双手！用这个"神器"结合ArcGIS让建筑数据自动矢量化
简单来说，建筑数据的获取无外乎是矢量化和去网站下载

（osm下载点击跳转→全球矢量任意下载！全国路网水系、精确到乡镇的行政区划等矢量shp免费下载）

无奈的是，osm和网上的建筑数据只有全国的主要城市，实在是为难我们这些小城市的，百度和天地图上是有建筑数据，无奈人家不要开放下载啊，所以就只能矢量化咯。
矢量化，无外乎手动和自动，手动就是新建shp面手动勾绘，这里就不讲了，我们来看看自动矢量化

自动矢量化在arcgis中主要是利用arcscan和栅格转面（栅格转面这个效果真是一言难尽，所以我们主要讨论arcscan）
同时我们矢量化也不一定要局限于arcgis，我们可以借助ps，r2v，vector magic也是可以的

下面我们来简单介绍让r2v的使用

首先是图源，一般我们矢量化采用的图源为天地图，和规划云（http://guihuayun.com/）里的

天地图比较全，而且自带坐标系（墨卡托投影），但是需要进行处理，而规划云里的可以直接矢量化，两者各有优劣，本次我们采用天地图里地图的进行讲解使用

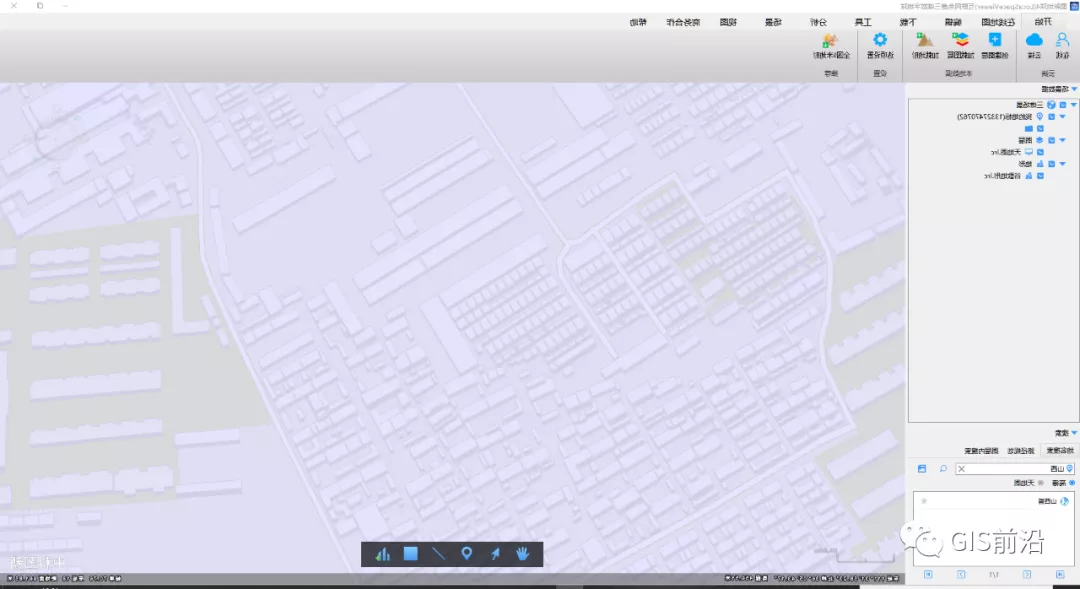

地图下载可以直接网页截屏，或者使用lsv下载

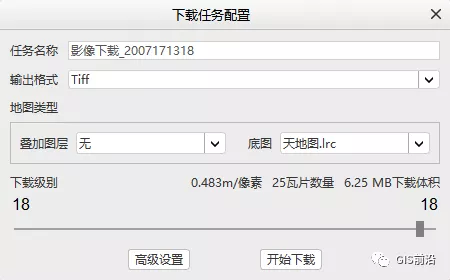

这里用lsv下载18级的建筑底图

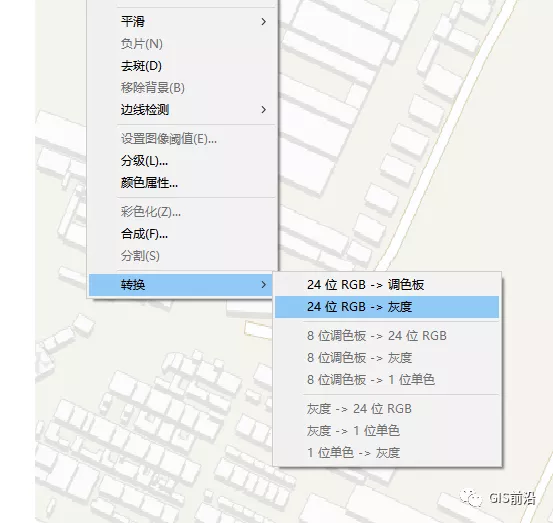

在r2v中加载图像，首先呢，我们要把图像转为灰度格式

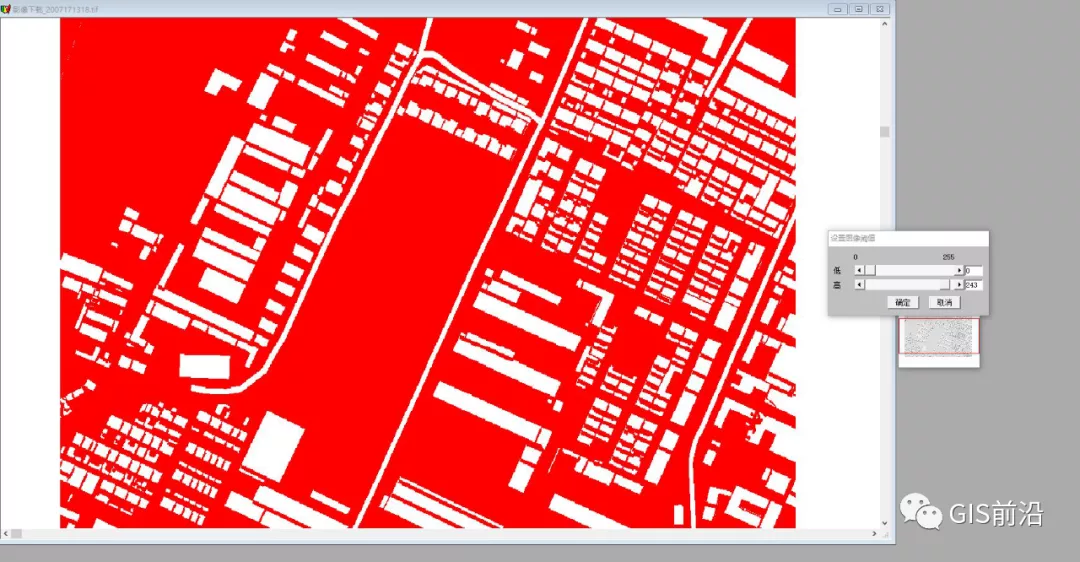

正常情况下因为天地图这个建筑图像他是彩色的，所以我们要设置一下他的阈值

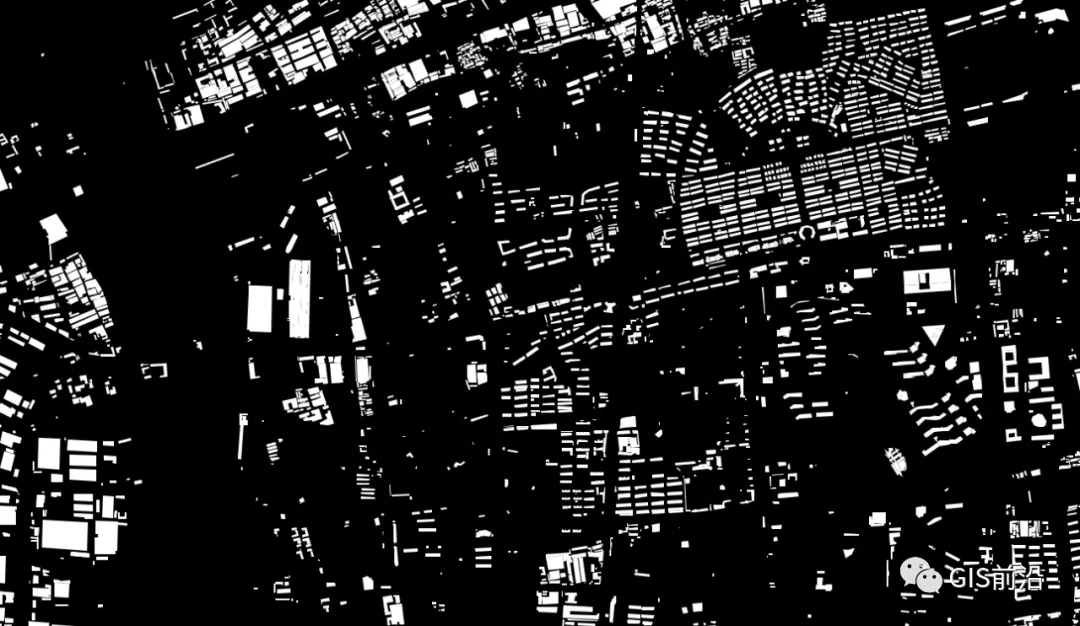

像这种只能看到建筑和非建筑就可以，然后自动矢量化

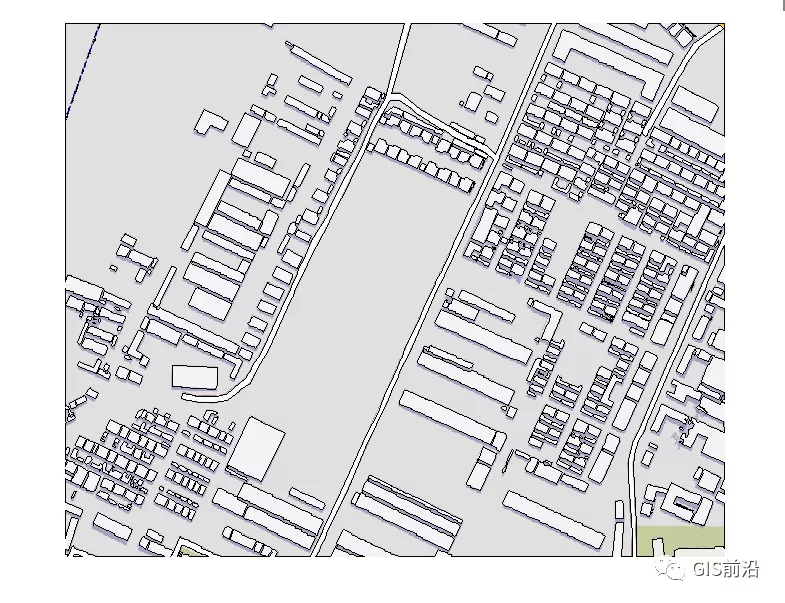

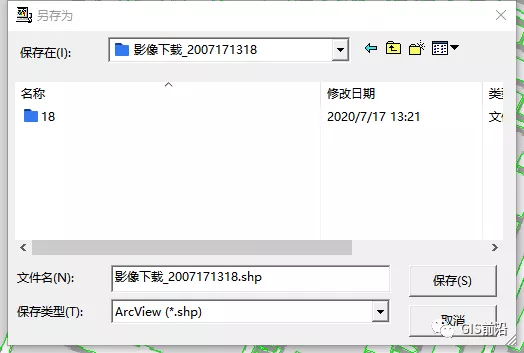

结果如下

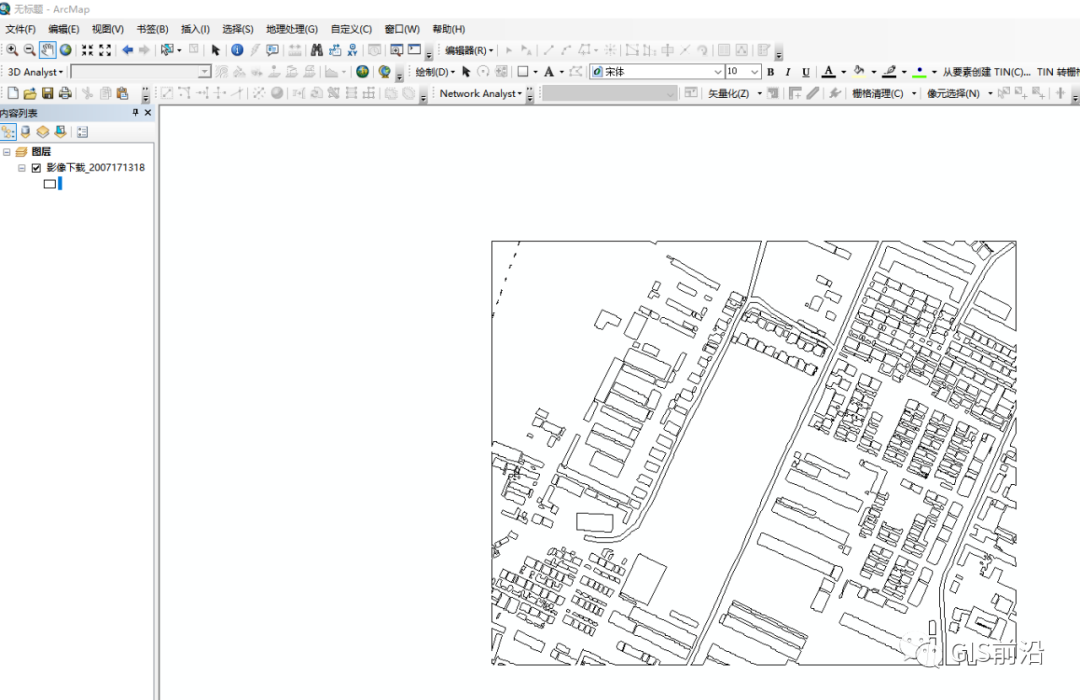

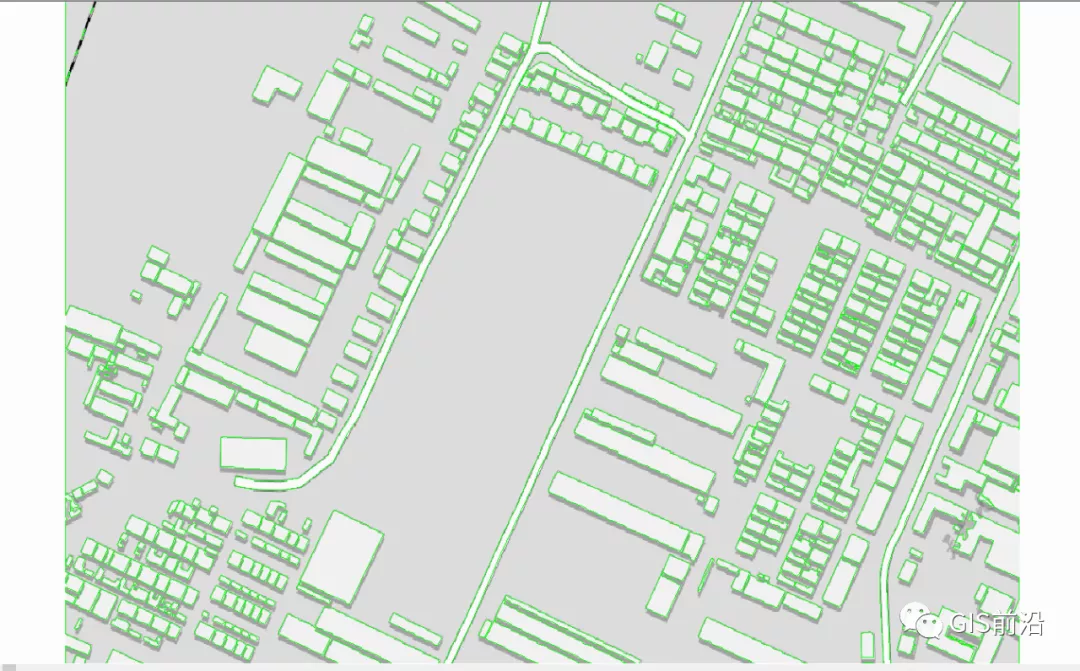

我们导入ArcGIS看一下

![在这里插入图片描述](https://img-blog.csdnimg.cn/20210707191925877.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzMTczODA1,size_16,color_FFFFFF,t_70
套合情况
需要注意的是我们这个矢量化后是没有空间参考，不过可以在ArcGIS中使用空间校正工具来校正

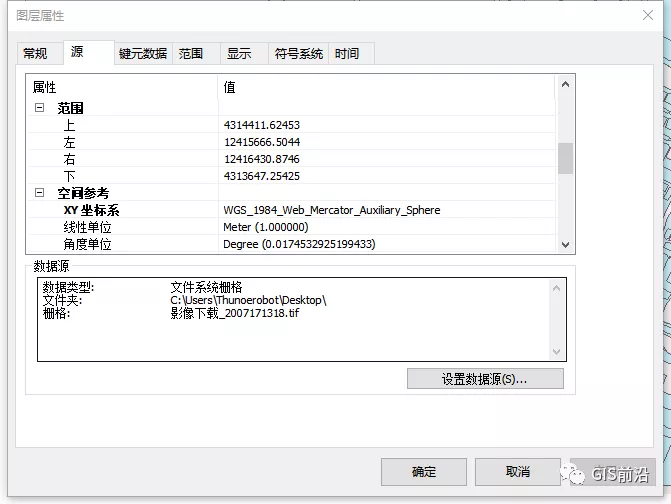

我们采用我们下载的原图片来进行校正，可以看到我们原图片内的空间参考为WGS_1984_Web_Mercator_Auxiliary_Sphere

打开空间校正工具
打开编辑器，开始编辑矢量图层，创建位移链接（越多越准确）
结果如下（残差大的删掉)

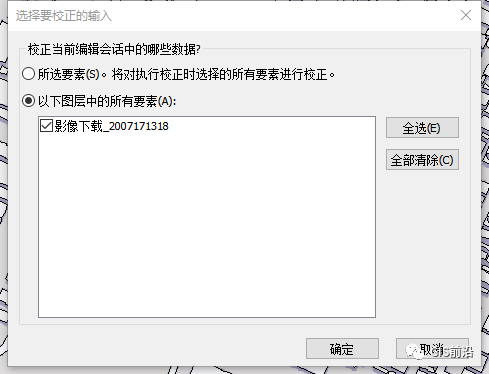

设置校正数据

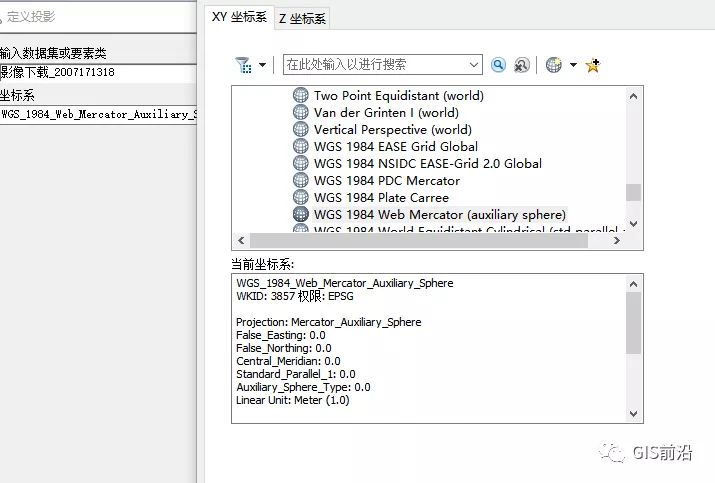

停止编辑并保存编辑内容，接下来给他定义成和栅格影像一致的空间参考就可以了

• END -
