概述

遥控器接收模块R7008SB就只用了一根先来做通讯,它其实是100k的串口信号。

25个字节表示18路信号,0x0f--16*11(22字节)----flag(包含17-18二进制信号)-----end

参考:http://www.eefocus.com/taogashi/blog/14-05/303577_f140d.html

 S-bus为futaba使用的串行通信协议。实际上为串口通信。但是有几点需要注意:

1.         在大端小端上,网上资料都说的不是很清楚;

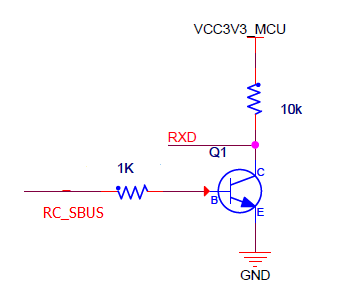

2.         跟TTL串口信号相比,S-bus的逻辑电平是反的,需用如下电路对电平反相,再借到串口接收的Rx管脚就可以了;

一、协议说明:

串口配置为波特率100kbps,8位数据,偶校验(even),2位停止位,无流控。

链接https://mbed.org/users/Digixx/notebook/futaba-s-bus-controlled-by-mbed/说明了S-bus帧格式。每帧25个字节,按照如下顺序排列:

[startbyte] [data1] [data2] .... [data22] [flags][endbyte]

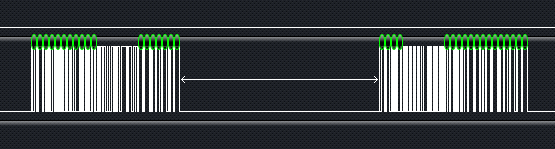

起始字节startbyte = 11110000b (0xF0),但实际上用STM32(据说ARM核)收到的是0x0F。中间22个字节就是16个通道的数据了,为什么是16个通道?因为22x8=11x16,每个通道用11bit表示,范围是0-2047。不信看波形图:

什么,还看不清?

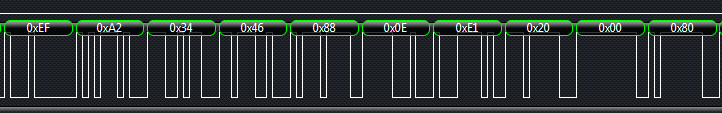

两帧之间的时间间隔4ms(高速模式),约7ms一帧。

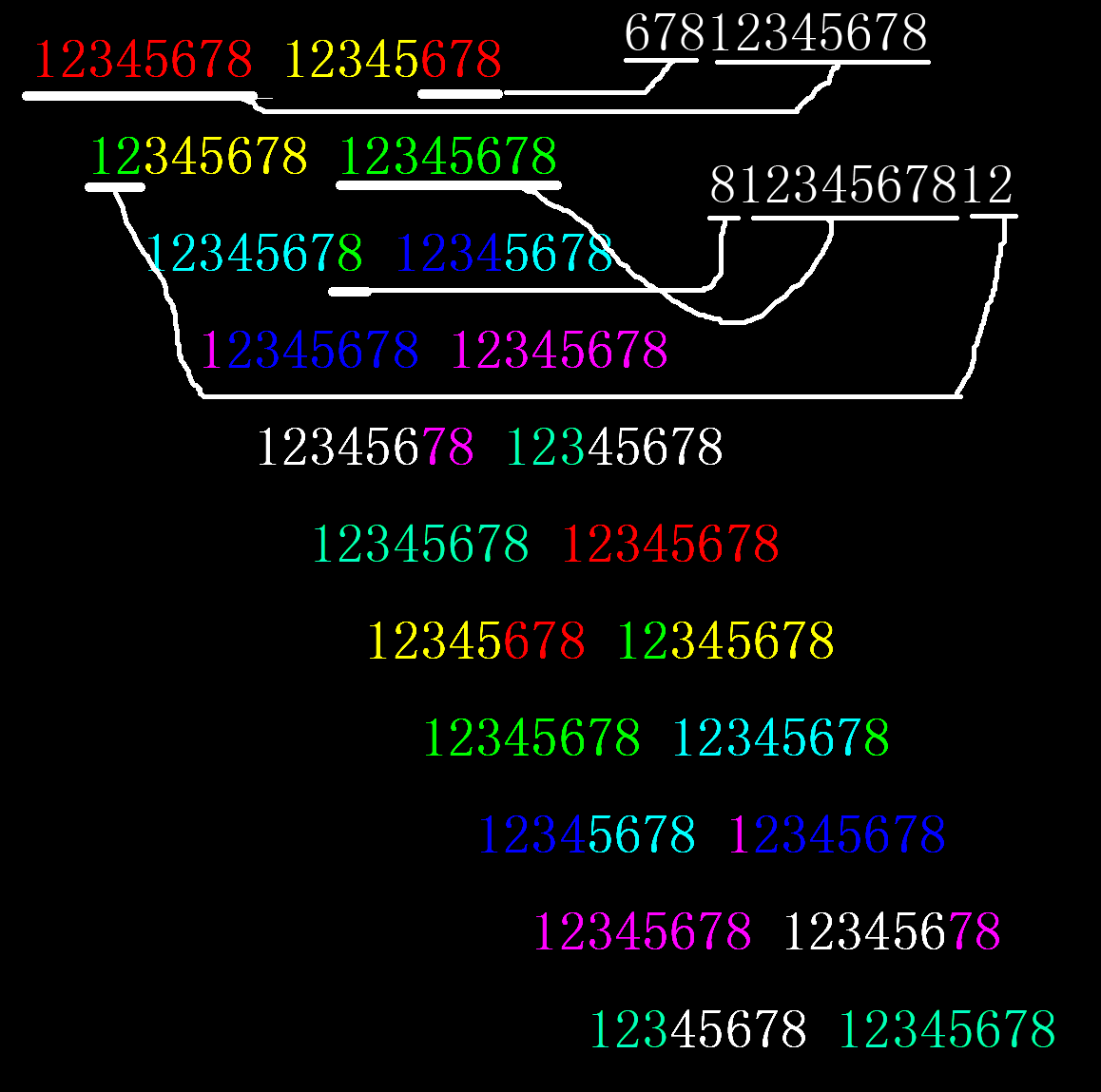

基本而言,data1为ch1的低8位,data2的低3位为ch1的高三位,data2的高5位是ch2的低5位,data3的低6位是ch2的高6位,以此类推,如下图所示:

flags的结构如下所示:

flags

bit7 = ch17 = digital channel (0x80)
bit6 = ch18 = digital channel (0x40)
bit5 = Frame lost, equivalent red LED on receiver (0x20)
bit4 = failsafe activated (0x10)
bit3 = n/a
bit2 = n/a
bit1 = n/a

bit0 = n/a

endbyte0x00
