ThinkPad W540(W541)拆机图文教程

    W系列一直被视作ThinkPad的顶级配置系列，又称移动工作站。从当年的A30p开始，到后来的W系列出现，我都保持着长期的关注，主要是因为这个系列的性能和扩展性最强。今天刚好拿到一台最近上市的W541，其配置如下：

    Intel Core i7-4810MQ Processor (2.80GHz), 8.0GB RAM, 1x500GB Serial ATA, Free-DOS, 15.5in 2880x1620, 2GB NVIDIA Quadro K2100M Graphic, 720p HD Camera with MIC, Fingerprint Reader, UltraNav (Multitouch), Ethernet, WAN Upgradeable, Intel 7260 b/g/n Wireless (2x2 BGN), Bluetooth Version 4.0, Multi Recorder, 6 Cell Lithium-Cylindrical。

    这台W541配置是目前能够买到的差不多顶配了，处理器是 i7-4810MQ，3K屏，色彩校正仪等等一应俱全，4个内存插槽只装了一条8GB，又给加了一条8GB达到16GB，再加入intel 530 NGFF 120g SSD硬盘让性能发挥到极致~

    新机上手，必不可少的当然就是拆了~那么我们拭目以待来观摩W541的拆机全过程，拆机是一台W541,为毛标题还要打上W540呢，那是因为W541与W540除了鼠标实体键回归之外，其它结构完全一致。

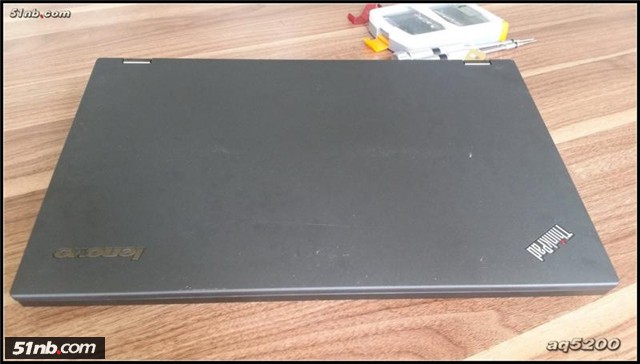

    简单上一下外观相片，不习惯用相机拍照，感觉还是用手机操作方便些，虽然缺了点美感，基本还算清析，大家见谅。

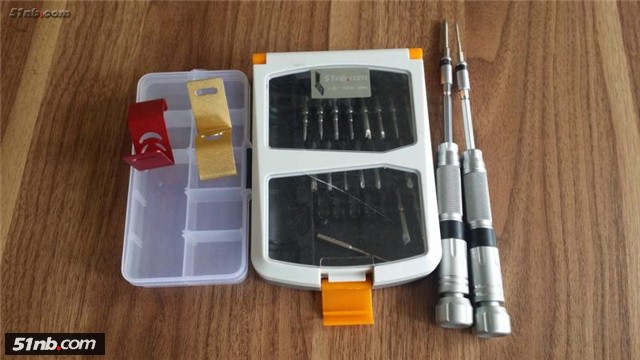

    拆机工具，螺丝收纳盒（这个非常重要，我一 直喜欢这种多格层的螺丝收纳盒，按拆机步骤摆放螺丝，如：底部所有拆下来的螺丝放在一格，键盘掌托为一格，主板/屏幕等都分开放，当你装回去时，发现多出 来的螺丝可以及时检查那里少装或是装错，避免多次拆装，新机型拆解对于谁来说都是比较陌生，一步一步来，如果全部混合在一起容易出乱，当然记忆超凡者除外 ）

    拆机之前一定要先把电池拿掉，避免出现一些不必要的麻烦~

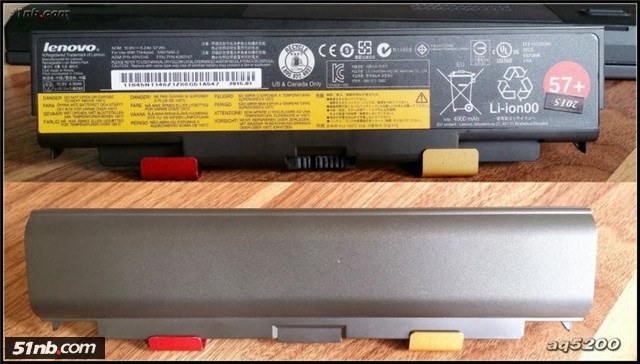

    W541 6芯电池

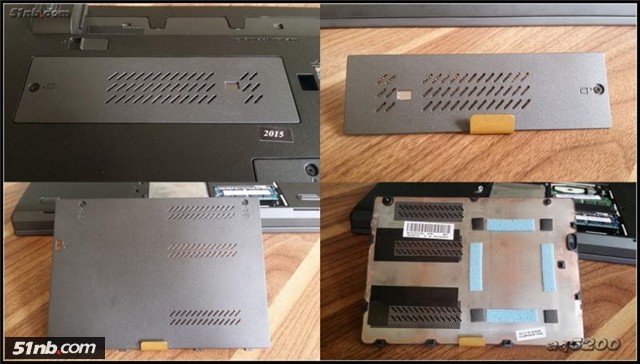

    上：W541网卡盖
    下：W541内存硬盘盖

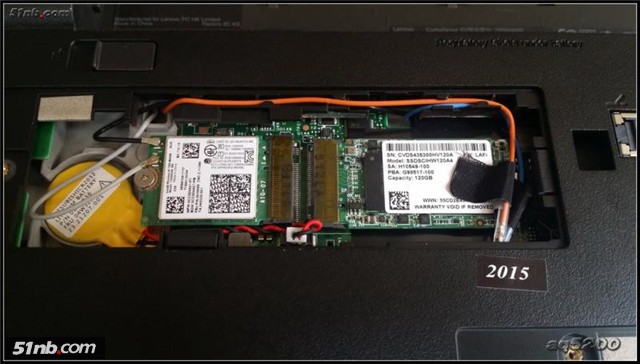

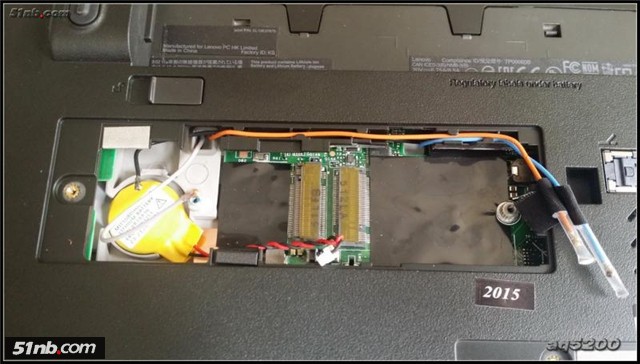

拆机无线，或是加装NGFF SSD硬盘很方便，只需要网卡盖板拆掉就可以了

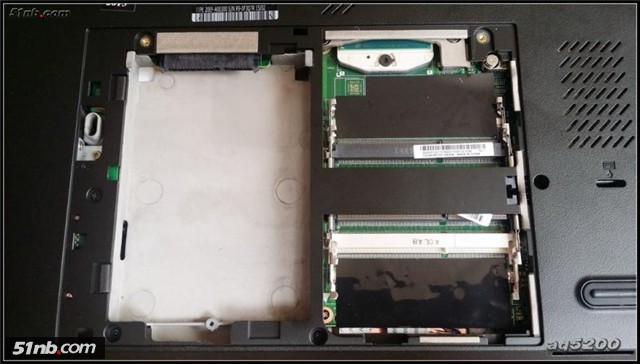

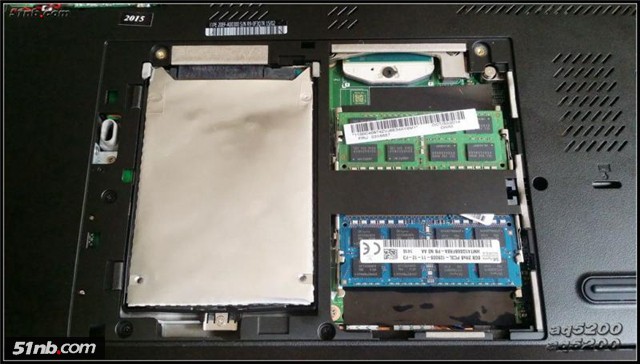

2.5硬盘位 内存插糟，升级更换非常方便

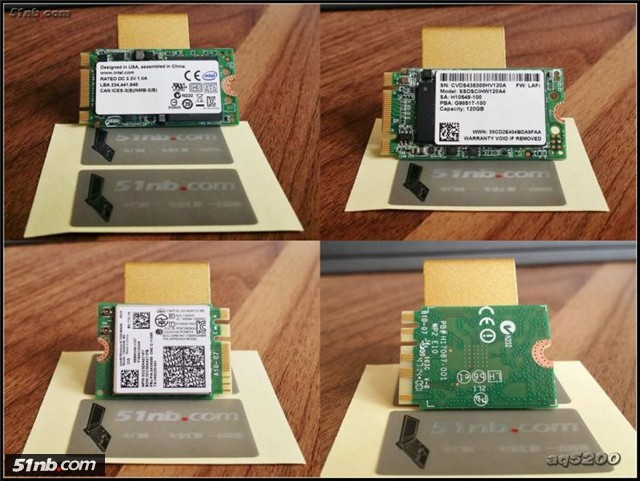

上：W541 Intel 530 120G NGFF SSD硬盘
下：W541 Intel 7260NGW NGFF双频无线网卡+4.0蓝牙 FRU：04X6086

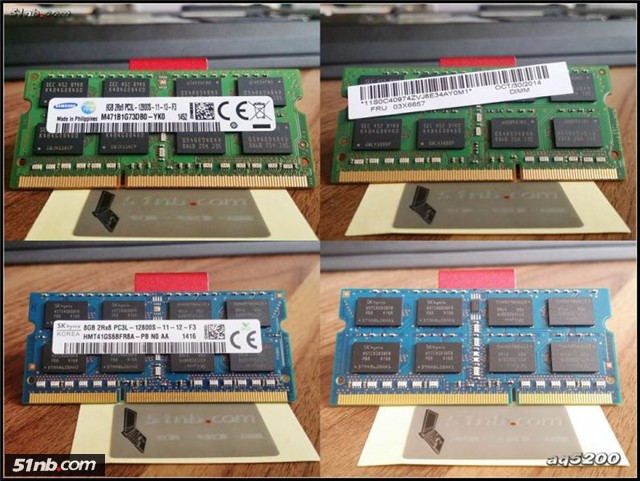

上：原机内存 三星 PC3L 12800S 8G内存 FRU:03X6657
下：后配SK hymix  PC3L 12800S 8G内存

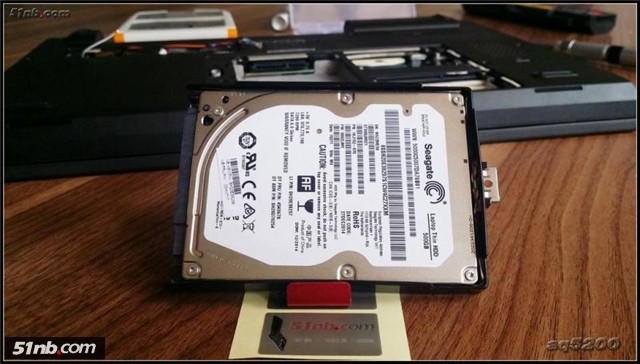

Seagate 500G硬盘 FRU：45K0678

W541 内置光驱 DVDRW 9.5MM

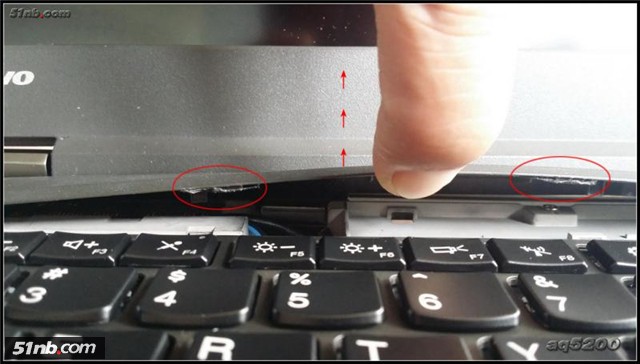

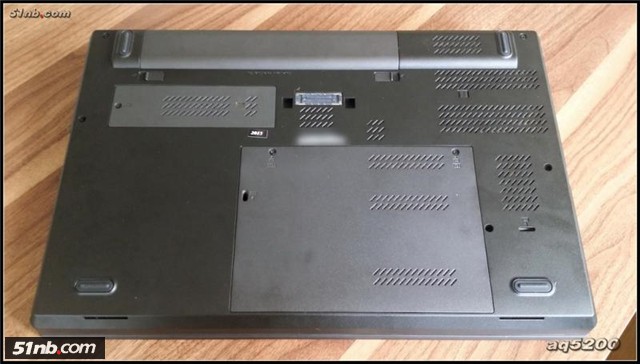

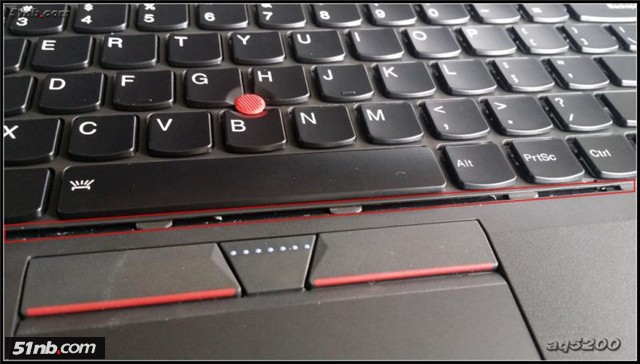

底部螺丝全拆掉，翻过来先把键盘上端与掌托连接处的地方轻轻掰开
注意圆圈的地方，这里有胶纸粘着键盘拨动板

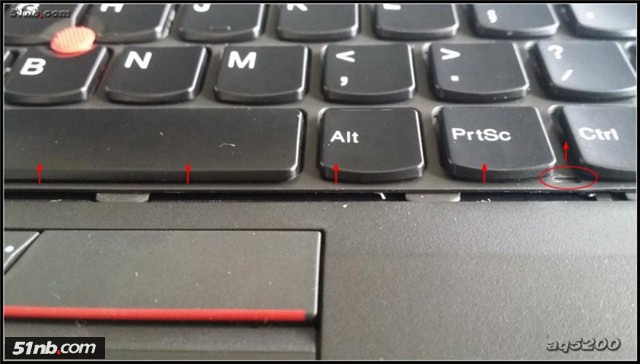

然后按键下方的拨动板往上推，可以从圆圈处凹陷的地方用塑料棒往上顶

推上去以后路出了很明显的一条缝隙~

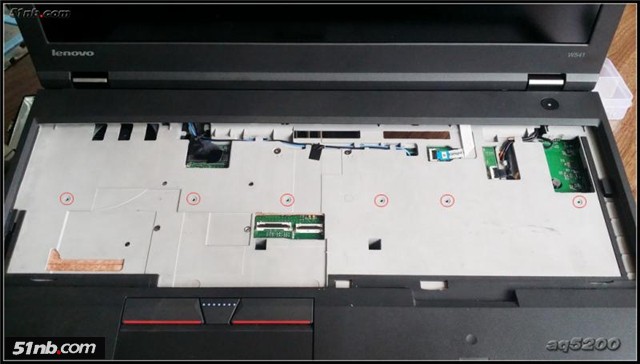

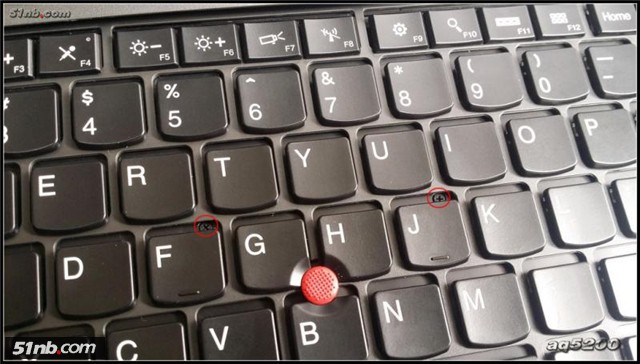

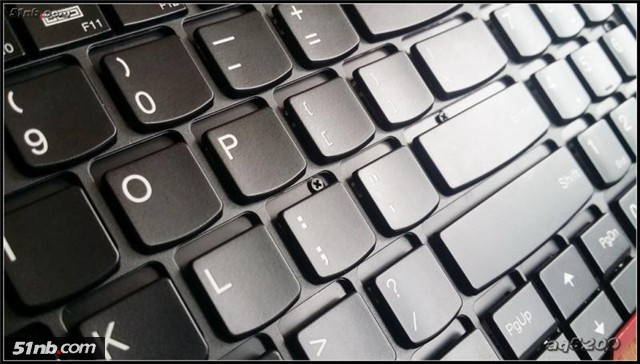

    再看看中间QWERTYUIOP与ASDFGHJKL键的中间处，隐藏在底下的螺丝终于露头了，小样你藏得真得深，一定要准备很小号的螺丝批头，要不可不好拆卸了，固定键盘螺丝一共有6颗


松开螺丝后从上端把键盘翻起,键盘丝拆下

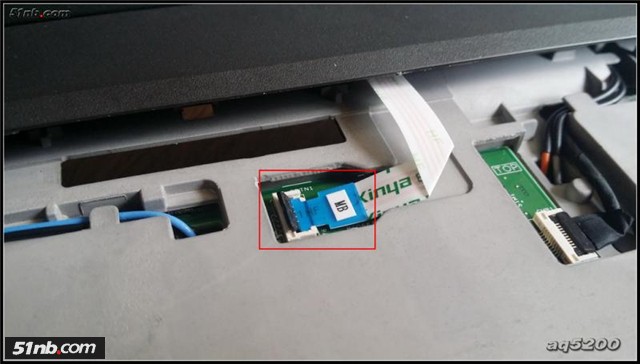

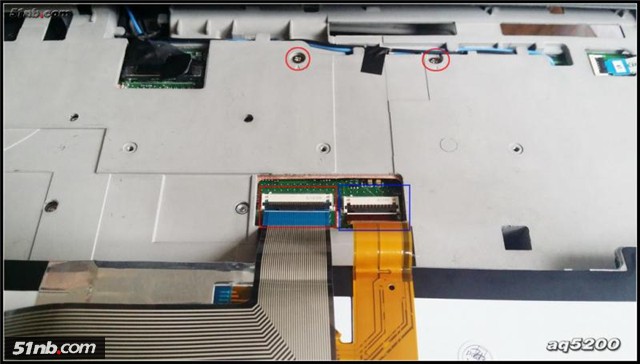

红色：W541键盘连接线
蓝色：W541背光灯连接线

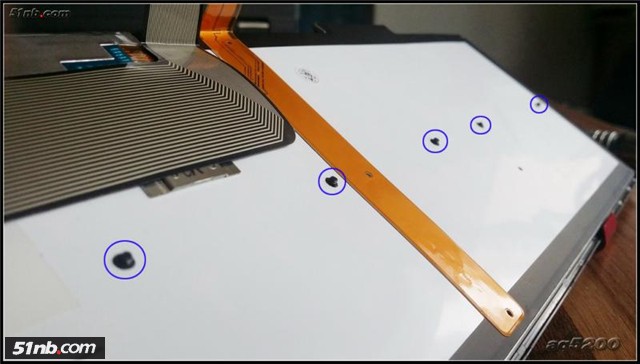

再来看看键盘的背面，六个小螺丝，这螺丝不能完全卸出来的

正面键盘固定螺丝处

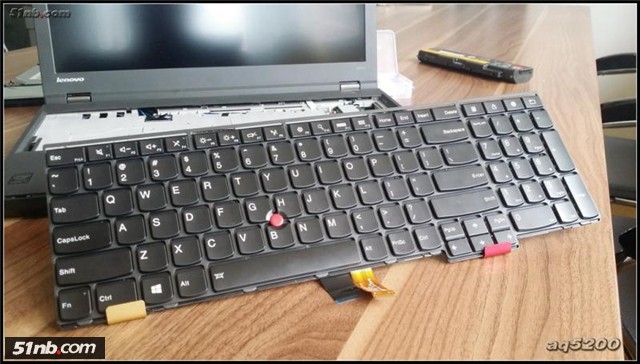

取下键盘后来个正面照

键盘已经完整拆下，接下来就到掌托了

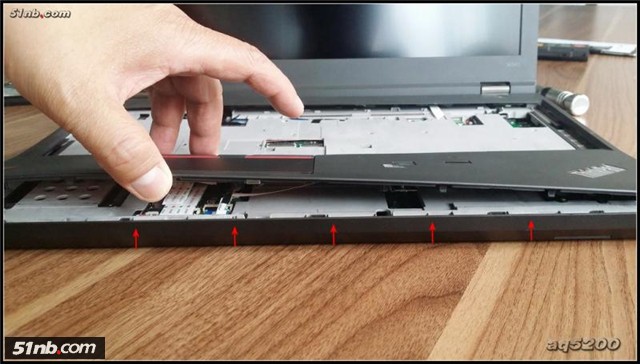

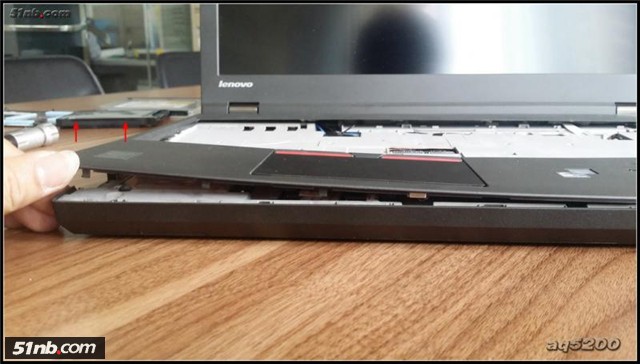

先从角落下手，先扣开，左下角的卡扣露出来了

从左路到右一点点扣开

不要用力过猛注意下方的触模板，及色彩校正器连接线

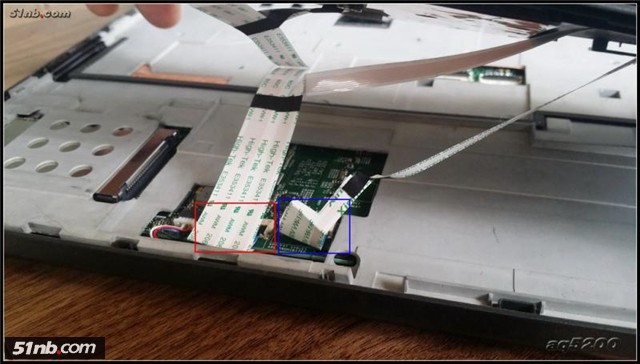

红：W541触模板指纹器连接线
蓝：W541色彩校正品连接线

上方为电源开连接按键连接线

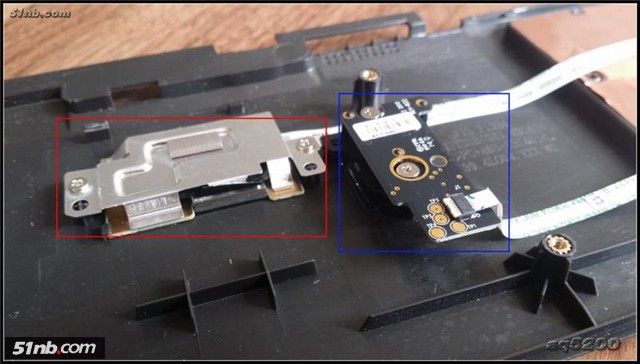

红：W541指纹模块
蓝：W541色彩校正器

指纹模块特写照

色彩校正器特写照

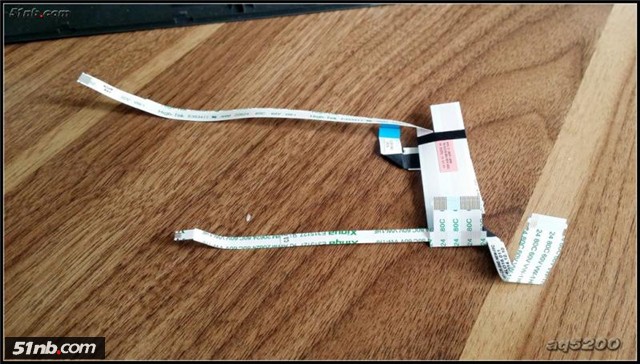

W541指纹，校正器排线特写

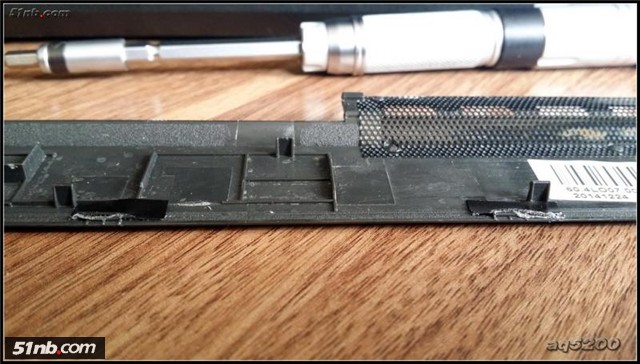

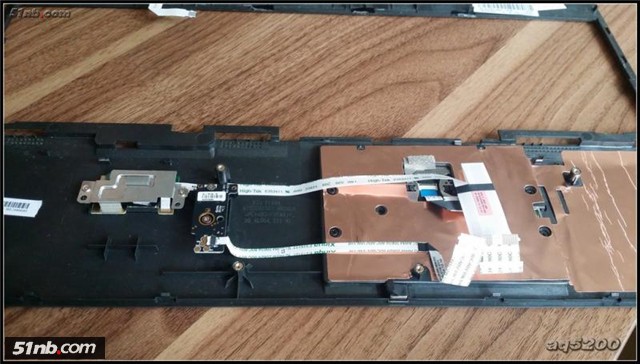

掌托上端卡扣键键拨动板粘胶处

W541触摸板与掌托螺丝固定处

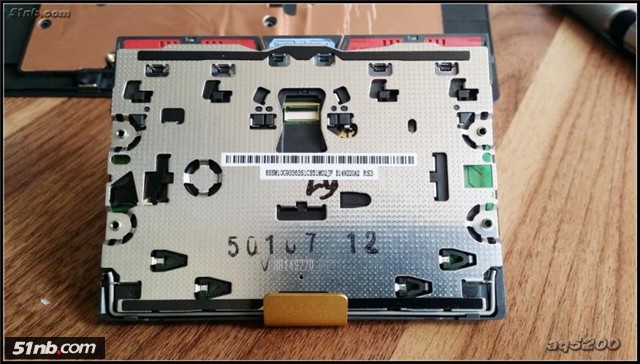

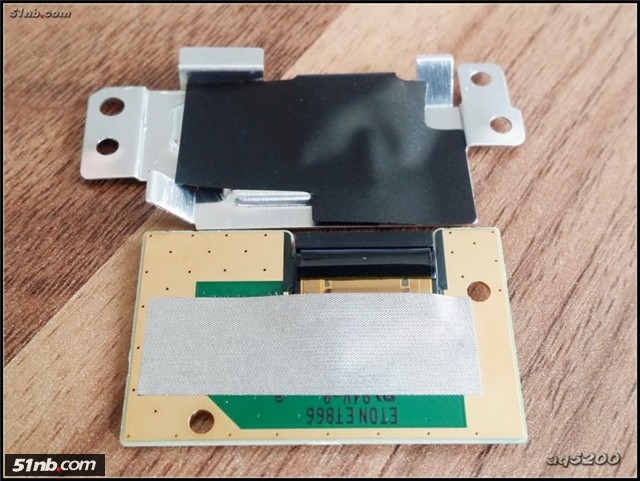

W541实键触摸板背面

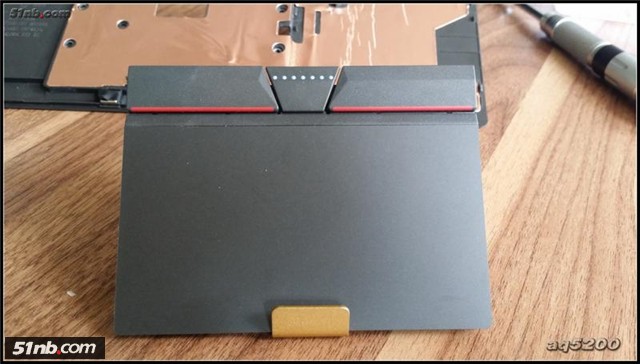

W541实键触摸板正面

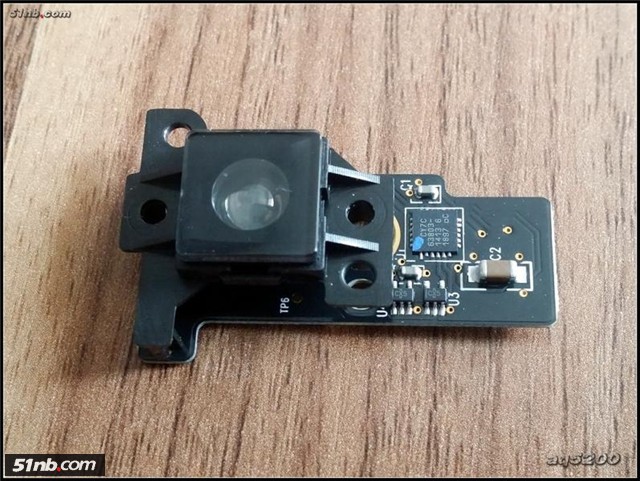

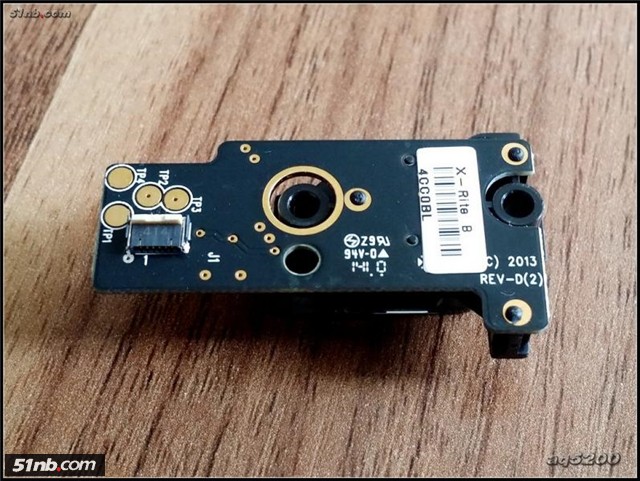

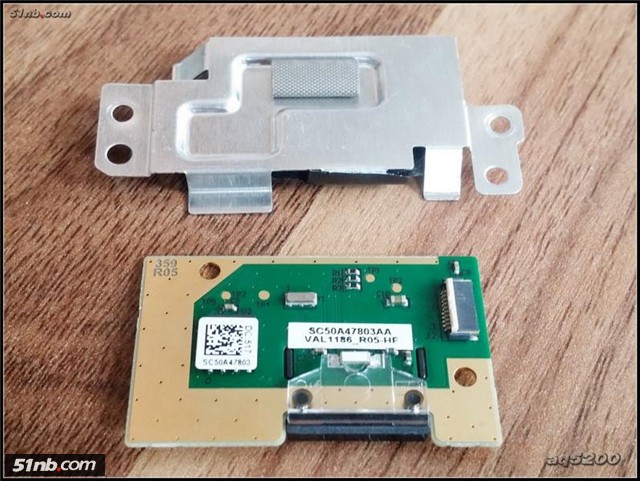

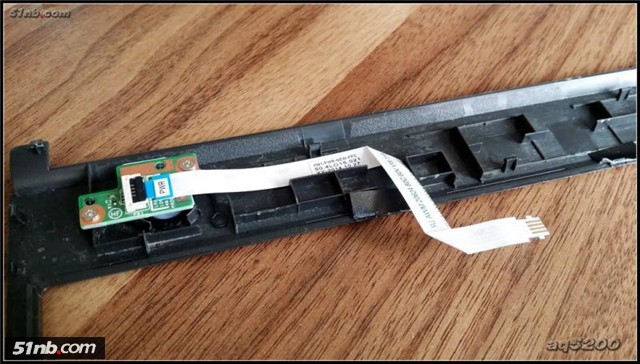

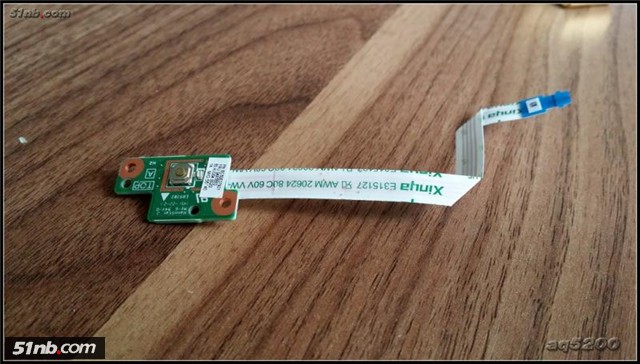

W541开机按键板背面

W541开机按键板正面

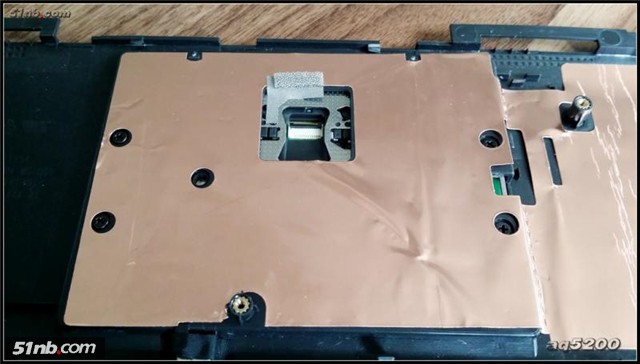

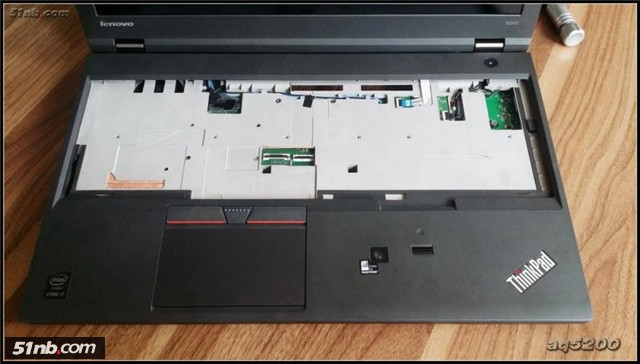

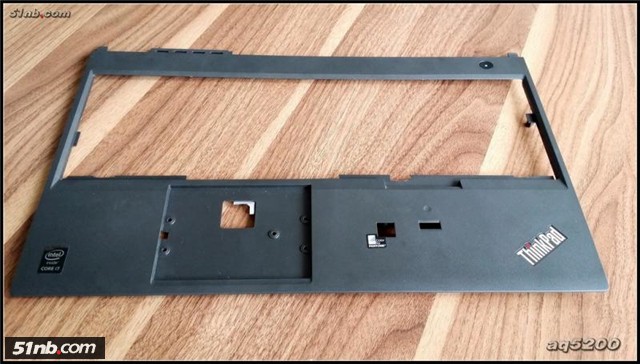

W541掌托正面

最后
