0、前言

• 本文所有代码解读均基于PyTorch 1.0，Python3；

• 本文为原创文章，初次完成于2019.03，最后更新于2019.09；

最近复现的一篇论文一直都难以work，上了特征图可视化后一下子就找到了问题所在，所以今天想梳理一下PyTorch里面的特征图可视化。

大家都知道Tensorflow有一款非常优秀的可视化工具Tensorboard，而PyTorch自身没有可视化功能，但是我们可以寻找替代品，即TensorBoardX。安装过程不多介绍，详见下面的参考链接，里面相应有比较丰富的介绍。

tensor-yu/PyTorch_Tutorial
https://github.com/tensor-yu/PyTorch_Tutorial

1、Loss可视化

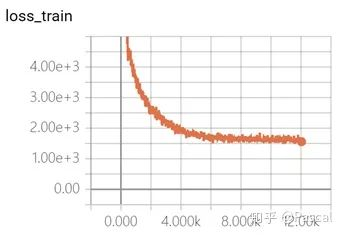

最常见的可视化就是loss曲线作图，这个实现相对比较简单，不多做介绍了

tb_logger.add_scalar('loss_train', loss, curr_step)

2、输入图片和标签的可视化

模型不work，第一个应该检查的就是输入输出有没有没给对，因此我们需要将传递给model的 input 和 label 可视化一下。

传递给网络的图片格式往往是 [B,C,H,W] ，范围[0, 1]，数据类型tensor.FloatTensor，但是add_iamge() 能够接受的格式是[C,H,W], 范围[0,1]，数据类型tensor.FloatTensor。

一个是三维的，一个是四维的，这很好解决，我们把每个batch的第一张图拿出来就行了：input[0]的形状就是[C,H,W]，符合输入要求。

tb_logger.add_image('image', input[0], curr_step)

tensoroard里面如果出现了猫咪本尊的正确可视化结果，就说明输入图片没问题

如果你在Dataloader里对输入图片做了Normalize，显示会出现问题，出现如下所示的乱码，此时需要通过make_grid()函数做一些处理，函数用法具体可见后面的描述。

3、单通道特征图的可视化

有时候我们需要把网络内部分节点的特征图可视化出来，这时候上面的方法就不能用了，因为特征图的每个像素点上的数值范围不是[0,1]，而是可正可负，可大可小，因此需要做一些特殊处理。这里就要用到 torchvision.utils.make_grid( )函数，把输入的特征图做一个归一化，把参数normalize设置为True即可，它能帮我们把数据的输入范围调整至[0, 1]之间

def make_grid(tensor, nrow=8, padding=2,              normalize=False, range=None, scale_each=False, pad_value=0):

更多其他参数的用法参见源码：

https://github.com/pytorch/vision/blob/master/torchvision/utils.py

这里我把三个中间特征图拼在了一块显示：

from torchvision.utils import make_gridtb_logger.add_image('feature_map', make_grid([feature_map1, feature_map2, fetare_map3], padding=20, normalize=True, scale_each=True, pad_value=1), curr_step)

需要注意的是：

• make_grid() 输入的是Tensor，而不是numpy.ndarray

• torchvision.utils.make_grid() 将一组图片绘制到一个窗口，其本质是将一组图片拼接成一张图片

4、多通道特征图的可视化

多通道的特征图的显示和上面的单通道存在一些区别，假设我们从batsh_size=16，channel=20的一个tensor想取出一个多通道特征图可视化，只需要如下操作

feature_map[0].deatch().cpu().unsqueeze(dim=1)

这样就能把一个形状为 [16,20, H, W] 的tesnor取出并转换为 [20, 1, H ,W] 的形状，这与为什么要这么转换，详解第五章节。

完整代码和如下：

tb_logger.add_image('channels', make_grid(feature_map[0].detach().cpu().unsqueeze(dim=1), nrow=5, padding=20, normalize=False, pad_value=1), curr_step)

5、make_grid()通道数的问题

测试发现，输入 [1, H, W] 的数据没问题，但是[20, H, W] 就不行，[20, 1, H, W] 就可以

这是因为单通道 [1, H, W] 不存在歧义，但是多通道就不行，比如说[3, H, W] 到底是一张三通道的图还是三张单通道的图，存在歧义

因此想要显示一张多通道的特征图可以这么转换：[1, C, H, W] --> [C, 1, H, W]，显性地指明tensor形状。

6、总结

特征图可视化在模型复现过程中十分有用，可用于定位模型错误所在，但是在tensor的数据格式、尺寸、维度上存在许多讲究，使用时需要额外小心。

附录一：相关函数源码

其实想要熟练使用，还是多看看make_grid的源码和样例吧：

https://github.com/pytorch/vision/blob/master/torchvision/utils.py

https://gist.github.com/anonymous/bf16430f7750c023141c562f3e9f2a91

附录二：网络结构可视化工具

Caffe网络可视化工具

Netscope
https://ethereon.github.io/netscope/%23/editor

PyTorch等网络的可视化工具

https://github.com/waleedka/hiddenlayer

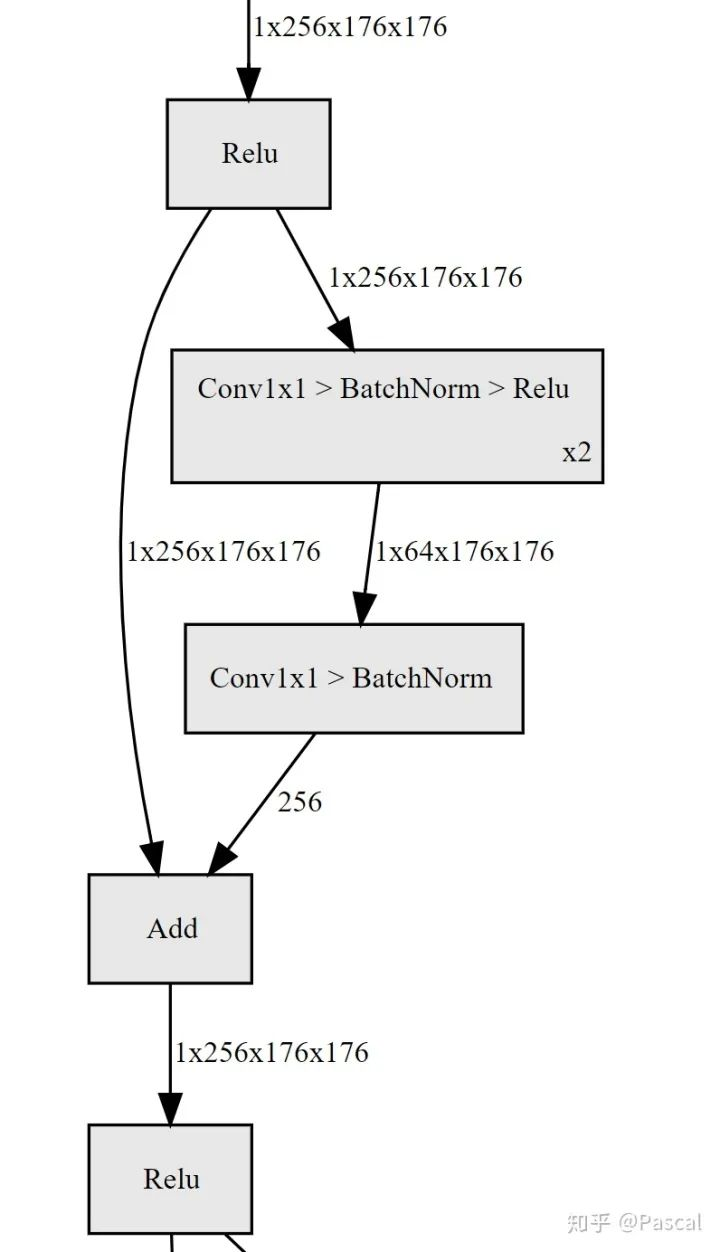

大概是这么个效果，相对清晰一些
