Android 系统 makefile文件（Android.mk）组织结构

  Android.mk脚本结构

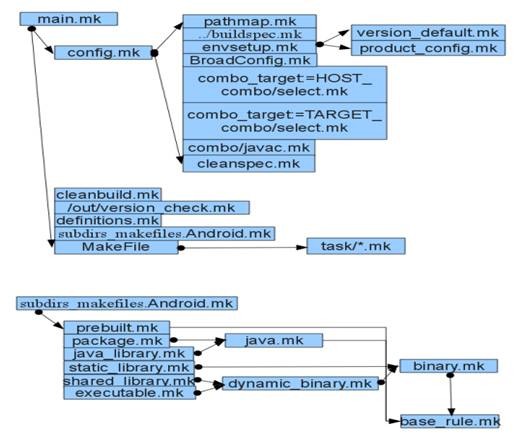

下面是main.mk文件包含关系，本文档主要说明的就是这些文件里到底做了什么。（这个文件被根目录下的makefile文件包含）



一.     main.mk

   1.检查版本号，设置环境变量（BUILD_SYSTEM）和缺省的目标。$(MAKE_VERSION) >= 3.81,BUILD_SYSTEM= build/core

   2.包含文件BUILD_SYSTEM/config.mk。根据配置信息和主机目标机信息，设置一些变量。

   3.包含文件BUILD_SYSTEM/cleanbuild.mk。如果当前配置改变，强制删除上次的编译结果

  4.包含文件OUT_DIR/version_check.mk。就设置了VERSIONS_CHECKED。如果版本序号改变，即 VERSION_CHECK_SEQUENCE_NUMBER！＝VERSIONS_CHECKED，检查文件系统是否大小写不敏感。文件路径上是否没有空格。JAVA，JAVAC的版本是否是1.6。

   5.包含文件BUILD_SYSTEM/definitions.mk。定义了很多函数供makefile文件系统使用。

主要的是transform-xxx-to-xxx的形式，比如transform-cpp-to-o。并定义了一个make目标dist,额外的拷贝一些重要的文件到目标文件夹。

   6.检查MAKECMDGOALS和TARGE_BUILD_VARIANT.根据MAKECMDGOALS设置标量is_sdk_build，是否编译SDK。

   7.根据TARGE_BUILD_VARIANT，设置tags_to_install,ADDITIONAL_DEFAULT_PROPERTIES



TARGE_BUILD_VARIANT	tags_to_install	ADDITIONAL_DEFAULT_PROPERTIES
user	user	ro.secure=1 ro.allow.mock.location=0
eng	user debug eng	ro.setupwizard.mode=OPTIONAL
tests	user debug eng
sdk	user debug eng	xmpp.auto-presence=true ro.config.nocheckin=yes
user debug	user debug	ro.sercure=1 dalvik.vm.lockprof.threshold=500  ro.allow.mock.location=0 ro.debuggable=1 persist.service.adb=1



  8.检查PARDUCT_TAG是否包含dalvik.gc.type-precise，如果包含设置ADDITIONAL_DEFAULT_PROPERTIES＋＝dalvik.vm.dexopt-flags=m=y

  9.判断PRODUCT_COPY_FILES。为空就安装apns-conf.xml文件

PRODUCT_COPY_FILE＝development/data/etc/apns-conf_sdk.xml:system/etc/apns-conf.xml

如果TARGE_BUILD_VARIANT包含eng,tests但不包含sdk，且vendor/google/etc/apns- conf.xml文件存在，则PRODUCT_COPY_FILE＝vendor/google/etc/apns-conf.xml：system /etc/apns-conf.xml

  10.设置ADDITIONAL_BUILD_PROPERTIES+= net.bt.name=Android

 dalvik.vm.stack-trace-file=/data/anr/traces.txt

  11.如果MAKECMDGOALS仅包含showcommands或checkbuild，设置make目标为DEFAULT_GOALS

  12.如果MAKECMDGOALS不包含clean,clobber,dataclean,installclean,根据不同的主机平台和处理器品平台，包含进要编译的模块，设置subdirs。

  13.通过build/tools/findleaves.py，把subdirs目录下的Android.mk存在subdirs_makefiles。并包含这些文件。如果使用mm命令，只包含当前目录下的Android.mk。

  14.若是全部编译，包含frameworks/policies/base/PolicyConfig.mk。生成android.policy模块，并定义了自己的make删除操作policy_installclean。

  15.根据tags_to_install和is_sdk_build,设置哪些模块需要安装，并存入modules_to_install.

  这里主要有两个函数要说明一下：

  get-tagged-modules $1 $2  这两个参数一般都是ALL_MODULE_TAGS＝debug eng gnuoptional samples testsuser里面的值，取得$1中不包括$2的列表，比如tests user，返回$(ALL_MODULE_TAGS.user)$(ALL_MODULE_TAGS.tests)即带有user或tests标记模块的目标文件路径列表。

   Module-installed-files $1  $1一般的是一个短的模块名，比如framework,Browers，返回这个模块的目标文件路径

  16.包含：$(BUILD_SYSTEM)/Makefile。主要是定义了一些伪目标。

  17.定义modules_to_check，文件路径列表，若模块没有定义LOCAL_DONT_CHECK_MODULE,会把生成目标的规则加入到这个变量，以便在modules_to_install后检查目标是否生成成功，目标不存在的话再次生成目标。

  18.定义一些make target

target	说明
.PHONY:checkbuilt checkbuilt: $(modules-to-check)	生成没有定义LOCAL_DONT_CHECK_MODULE的模块并拷贝到系统目录
.PHONY:prebuilt prebuit: $(ALL_PREBUILT)	拷贝预遍野的文件(比如用include prebuild.mk编译的)到系统目录
.PHONY: files files: prebuilt checkbuilt moduls-to-install  $(INSTALLED_ANDROID_INFO_TXT_TARGET)	生成所有目标文件(包括：prebuile,modules-to-install,modules-to- check,INSTALLED_ANDROID_INFO_TXT_TARGET)并拷贝到系统目录。 INSTALLED_ANDROID_INFO_TXT_TARGET在build/target/board/Android.mk定义＝out /target/product/**/android-info.txt
.PHONY: ramdisk ramdisk: $(INSTALL_RAMDISK_TARGET)	生成ramdisk.img $(HOST_OUT_EXECUTABLES)/mkbootfs $(PRODUCT_OUT)/root|$(HOST_OUT_EXECUTABLES)/minizip >  $(PRODUCT_OUT)/ramdisk.img
.PHONY: systemimage systemimage: $(INSTALL_SYSTEMIMAGE)	生成system.img $(INSTALLED_SYSTEMIMAGE): $(BUILT_SYSTEMIMAGE) $(HOST_OUT_EXECUTABLES)/mkyaffs2image$(PRODUCT_OUT)/system$(PRODUCT_OUT)/obj/PACKING/systemimage_unopt_intermediates/system.img cp **/system.img (PRODUCT_OUT)/system.img
.PHONY: userdataimage userdataimage:$(INSTALL_USERDATAIMAGE_TARGET)	生成data.img $(HOST_OUT_EXECUTABLES)/mkyaffs2image $(PRODUCT_OUT)/data $(PRODUCT_OUT)/data.img
.PHONY: bootimage bootimage: $(INSTALL_BOOTIMAGE_TARGET)	生成boot.img if(TARGET_NO_KERNEL=true), INSTALL_BOOTIMAGE_TARGET=$(PRODUCT_OUT)/boot.img else $(PRODUCT_OUT)/boot.img=. 参数： INTERNAL_BOOTIMAGE_ARGS :=        $(addprefix --second ,$(INSTALLED_2NDBOOTLOADER_TARGET))        --kernel $(INSTALLED_KERNEL_TARGET)        --ramdisk $(INSTALLED_RAMDISK_TARGET) $(HOST_OUT_EXECUTABLES)/mkbootimg --kernel $(PRODUCT_OUT)/kernel –ramdisk $(PRODUCT_OUT)/ramdisk.img >$(PRODUCT_OUT)/boot.img
.PHONY: recoveryimage recoveryimage:$(INSTALL_RECOVERYIMAGE_TARGET)	生成ramdisk-recovery.img recovery.img 目录$(PRODUCT_OUT) rm -rf  recovery mkdir -p recovery                             mkdir -p recovery/root mkdir -p recovery/root/etc mkdir -p recovery/root/tmp cp -R root  recovery/root cp -f  /bootable/recovery/init.rc recovery/root/ cp -f  obj/EXECUTABLES/recovery_intermediates/recovery  recovery/root/sbin/ cp -rf  /bootable/recovery/res recovery/root/ $(foreach item,/build/target/product/**/recovery/res cp -rf $(item) recovery/root/) cp /obj/PACKAGING/ota_keys_ intermediates/keys recovery/res/keys cat root/default.prop system/build.prop > recovery/root/default.prop   $(HOST_OUT_EXECUTABLES)/mkbootfs$(PRODUCT_OUT)/recovery/root|$(HOST_OUT_EXECUTABLES)/minizip > $(PRODUCT_OUT)/ramdisk-recovery.img $(HOST_OUT_EXECUTABLES)/mkbootimg --kernel $(PRODUCT_OUT)/kernel –ramdisk$(PRODUCT_OUT)/ramdisk-recovery.img > $(PRODUCT_OUT)/recovery.img
.PHONY: droidcore droidcore: files        systemimage $(INSTALLED_BOOTIMAGE_TARGET) $(INSTALLED_RECOVERYIMAGE_TARGET) $(INSTALLED_USERDATAIMAGE_TARGET)        $(INSTALLED_FILES_FILE)	生成整个系统 system.img ramdisk.img/boot.img ramdisk-recovery.img recovery.img userdata.img  installed-files.txt
.PHONY: apps_only	生成TARGET_BUILD_APPS指定的APPS模块. 若TARGET_BUILD_APPS包含all就编译全部APPS模块
droid	默认target。 ifneq ($(TARGET_BUILD_APPS),)    droid: apps_only else    droid:droidcore
.PHONY: sdk	生成sdk
.PHONY: clean .PHONY: clobber	删除生成文件
.PHONY: modules	显示所有模块名
.PHONY: showcommands	显示命令





二.    config.mk

  1.设置一些原文件路径，以SRC_开头

  2.包含文件$(BUILD_SYSTEM)/pathmap.mk，定义了一些短名到长路径名的影射，

存放在pathmap_INCL,通过include-path-for $1 根据短名获取到长路径名FRAMEWORKS_BASE_JAVA_SRC_DIRS 保存了所有要编进Android.jar的framework/base下的文件路径。

  3.设置编译目标，.jar,.bin,.so,.a,.apk,...。以BUILD_开头，指向具体的mk文件。比如BUILD_STATIC_LIBRARY:= $(BUILD_SYSTEM)/static_library.mk

  4.设置一般编译选项和不同类型的文件后缀名。以COMMON_开头。COMMON_GLOBAL_CFLAGS，COMMON_RELEASE_CFLAGS。COMMON_PACKAGE_SUFFIX：＝.zip

  5.包含include$(TOPDIR)buildspec.mk。设置一些主要的变量，比如目标产品名称。这些都要我们在make之前设置。这个文件有个模版是build/buildspec.mk.default。

  6.包含include$(BUILD_SYSTEM)/envsetup.mk。设置一些跟product相关的变量。

 7.在build/target/board/$(TARGET_DEVICE)/BroadConfig.mk,device/* /$(TARGET_DEVICE)/BroadConfig.mk veror/*/$(TARGET_DEVICE) /BroadConfig.mk 这三个路径下，查找product的目标设备的BroadConfig.mk文件。并包含进来。 BroadConfig.mk设置了每个设备的自己的一些变量值，来区别编译时的行为。TARGET_CPU_ABI 必须要设置。这些设备是被product.mk中 TARGET_DEVICE指定，一个设备信息可以被很多个product使用。

  8.设置combo_target := HOST_，包含include $(BUILD_SYSTEM)/combo/select.mk。

根据操作系统和CPU类型设置以HOST_开头的变量，并包含include$(BUILD_SYSTEM)/combo /HOST_$(HOST_OS)_$(HOST_ARCH).mk,其中HOST_OS是主机操作系统，HOST_ARCH是主机CPU类型，比如 HOST_linux_x86.mk.在这个文件里修改以HOST_开头的变量，主要是向HOST_GLOBAL_CFLAGS添加标志。

  9.设置combo_target := TARGET_，包含include $(BUILD_SYSTEM)/combo/select.mk。

根据操作系统和CPU类型设置以TARGET_开头的变量，并包含include$(BUILD_SYSTEM)/combo /TARGET_$(TARGET_OS)_$(TARGET_ARCH).mk,其中TARGET_OS是目标操作系统，TARGET_ARCH是目标 CPU类型，比如TARGET_linux_arm.mk.在这个文件里修改以TARGET_开头的变量，主要是设置交叉编译工具和参数和基本的系统头文件。定义了transform-o-to-shared-lib-inner，transform-o-to-executable- inner，transform-o-to-static-executable-inner三个函数，把.o文件分别转化成共享库文件，可执行文件，静态库文件。

  10.包含 include$(BUILD_SYSTEM)/combo/javac.mk。得到一个JAVAC编译器

CUSTOM_JAVA_COMPILER	COMMON_JAVAC
eclipse	=java -Xmx256m -jar prebuilt/common/ecj/ecj.jar -5   -maxProblems 9999999 -nowarn
openjdk	= prebuilt/common/openjdk/bin/javac -target 1.5 -Xmaxerrs 9999999
others	Windows: = development/host/windows/prebuilt/javawrap.exe -J-Xmx256m -target 1.5 -Xmaxerrs 9999999
	Other:=javac -J-Xmx512M -target 1.5 -Xmaxerrs 9999999



   11.检查BUILD_ENV_SEQUENCE_NUMBER，这个是在前面的buildspec.mk设置或者通过envsetup.sh脚本设置。

   12.设置主机通用工具变量。其中一些是主机自带的LEX:= flex

 YACC:=bison -d   DOXYGEN:= doxygen,还有一些是在/out/target/$($(HOST_OS)-$(HOST_ARCH))/bin下的程序，MKBOOTIMG:=$(HOST_OUT_EXECUTABLES)/mkbootimg。

   13.设置最终的编译连接参数。有如下参数变量：

HOST_GLOBAL_CFLAGS，   HOST_RELEASE_CFLAGS，     HOST_GLOBAL_CPPFLAGS，

HOST_RELEASE_CPPFLAGS， TARGET_GLOBAL_CFLAGS，   TARGET_RELEASE_CFLAGS，

TARGET_GLOBAL_CPPFLAGS，TARGET_RELEASE_CPPFLAGS， HOST_GLOBAL_LD_DIRS，

TARGET_GLOBAL_LD_DIRS， HOST_PROJECT_INCLUDES，   TARGET_PROJECT_INCLUDES，

    13.获得sdk和ndk的版本号列表。TARGET_AVAILABLE_SDK_VERSIONS和TARGET_AVAILABLE_NDK_VERSIONS



三.  envsetup.mk

    1.包含：include$(BUILD_SYSTEM)/version_defaults.mk 设置那些我们需要设置的变量的缺省值。这个文件我们不因该改动，改动应该在build_id.mk里。

PLATFORM_VERSION	2.2.1
PLATFORM_SDK_VERSION	8
PLATFORM_VERSION_CODENAME	REL
DEFAULT_APP_TARGET_SDK	PLATFORM_SDK_VERSION
BUILD_ID	MASTER
BUILD_NUMBER	eng.$(USER).$(date)



    2.设置在文件buildspec.mk里或通过envsetup.sh设置的变量的缺省值。

TARGET_PRODUCT	generic(TARGET_SIMULATOR := false) sim(TARGET_SIMULATOR:=false)
TARGET_BUILD_VARIANT	eng
HOST_OS	windows/linux/darwin
HOST_ARCH	x86/ppc
HOST_BUILD_TYPE	release
TARGET_OS	linux
TARGET_ARCH	arm
TARGET_BUILD_TYPE	release

   3.包含：include$(BUILD_SYSTEM)/product_config.mk。定义了两种MAKECMDGOALS参数形式，根据product和device目录下的mk文件生成相应的PRODUCTS_xxx_xxx和DEVICES_xxx_xxx变量。中间的是文件的路径，后面的是文件里定义的变量。

   4.设置一些列路径变量。主机路径以HOST_OUT_* 或HOST_*_OUT_*形式，目标机路径以TARGET_OUT_* 或TARGET_*_OUT_*形式。

  5.根据MAKECMDGOALS，若其中包含dumpvar-%或dumpvar-abs-%，就生成一个以dumpvar-%或 dumpvar-abs-%命名的make目标。实现是打印出％所表示的变量的值。这个变量必须要在这之前已经定义了，后一种在前面还打印出当前的路径。这两种情况必须要先设置CALLED_FROM_SETUP=true。envsetup.sh的get_build_var和 get_abs_build_var()函数就是运用的这个原理打印变量的值。

四. product_config.mk

   1.定义两种命令形式:

     makePRODUCT-<prodname>-<goal>

  TARGET_PRODUCT := prodname  TARGET_BUILD_VARIANT := goal

     make APP-<appnames>

  TARGET_BUILD_APPS := appnames

   2.包含：include$(BUILD_SYSTEM)/node_fns.mk

          include $(BUILD_SYSTEM)/product.mk

          include $(BUILD_SYSTEM)/device.mk

     这三个文件主要是定义了一些函数来相互调用或供product_config.mk文件调用

函数名	说明
node_fns.mk   Import- nodes $(1) $(2) $(3)	import-nodes需要3个入口参数： $(1)是一个字串，是输出变量的主干名。例如”PRODUCTS"和”DEVICES“。 $(2)是一个makefile文件列表，这些文件中应该含有对$(3)中变量的定义。 $(3)是一个变量列表。 import- nodes会创建这样形式的变量，以$(1)="PRODUCTS",$(2)中含有"build/target/product/core.mk", $(3)中含有"PRODUCT_NAME",而且core.mk中定义了PRODUCT_NAME:=core为例， PRODUCT.build/target/product/core.mk.PRODUCT_NAME:=core import- nodes中还考虑了inherit的问题，如果某个PRODUCT.xxx.xxx变量的值中有‘@inherit:<mk文件>’标识后面跟的是mk文件名，则会把那个mk文件中相应的变量的属性添加到PRODUCT.xxx.xxx中。'@inherit:<mk文件>'是 inherit-product命令添加的。这个函数在product.mk。
product.mk     _find-android-products-files	得到device/和vendor/, 包括子目录，以及build/target/product/下的AndroidProducts.mk文件列表
product.mk     get-all-product-makefiles	得到所有AndroidProducts.mk文件中 PRODUCT_MAKEFILES变量定义的mk文件列表
product.mk      import-products	调用import-nodes（node_fns.mk），设置$1=PRODUCTS,设置$3=$(_product_var_list),_product_var_list是以PRODUCT_开头的变量名。
product.mk    inherit-product	将在所有的PRODUCT_xxx变量值后缀加上'@inherit:<mk文件>'
product.mk     check-all-products	检查PRODUCT_NAME,PRODUCT_BRAND，PRODUCT_COPY_FILES定义的是否正确
product.mk     resolve-short-product-name	根据product的名字，得到定义它的mk文件路径 （resolve-short-product-name generic → /build/target/product/generic.mk）
device.mk       import-devices	调用import-nodes（node_fns.mk），设置$1=DEVICES,设置$3=$(_device_var_list),_device_var_list是以DEVICE_开头的变量名。
device.mk       inherit-device	将在所有的DEVICE_变量值后缀加上'@inherit:<mk文件>'
device.mk       resolve-short-device-name	根据device的名字，得到定义它的mk文件路径





     3.调用import-products函数，判断TARGET_BUILD_APPS是否为空，若为空，只导入

$(SRC_TARGET_DIR)/product/AndroidProducts.mk里的mk文件。否则调用get-all-product-makefiles，导入全部mk文件。再调用check-all-products检查变量设置的正确性。

    4.根据要编译的目标TARGET_PRODUCT,通过调用resolve-short-product-name得到mk文件,结果存放在INTERNAL_PRODUCT变量里。再将PRODUCTS.$(INTERNAL_PRODUCT).PRODUCT_xxx的值赋值给 PRODUCT_xxx。ADDITIONAL_BUILD_PROPERTIES追加PRODUCT_PROPERTY_OVERRIDES。这些 PRODUCT_变量都在product下的mk文件里定义。如下：

 TARGET_DEVICE,PRODUCT_LOCALES ,PRODUCT_BRAND, PRODUCT_MODEL, PRODUCT_MANUFACTURER, PRODUCT_DEFAULT_WIFI_CHANNELS, PRODUCT_POLICY,PRODUCT_COPY_FILES, PRODUCT_PROPERTY_OVERRIDES, PRODUCT_PACKAGE_OVERLAYS,  DEVICE_PACKAGE_OVERLAYS,  PRODUCT_TAGS,PRODUCT_OTA_PUBLIC_KEYS



五.  cleanbuild.mk

     1. 定义了add-clean-step函数。有一个入口参数$(1)，执行删除操作的具体shell命令。
一般add- clean-step应当在%/cleanspec.mk脚本中使用，命令会为$(1)定义一个变量保存，变量的名字是 INTERNAL_STEP.$(_acs_id)，所有的$(_acs_id)保存在INTERNAL_STEPS中。$(_acs_id)的值分成3 个部分构造：
第一部分是有cleanspec.mk的路径转化而来，用'_'替代'/'，'-'替代'.'，后缀_acs。

第二部分是$(INTERNAL_CLEAN_BUILD_VERSION)，默认是4。

第三部分是有'@'组成，cleanspec.mk中的第几个add- clean-step就用几个@。

例如，packages/apps/Camera/cleanspec.mk中定义了两个删除动作

$(call add-clean-step, rm -rf $(PRODUCT_OUT)/obj/APPS/Camera*)
$(call add-clean-step, rm -rf $(OUT_DIR)/target/common/obj/APPS/Camera*)
那么，对应的生成变量有:

INTERNAL_STEP.packages_apps_Camera_CleanSpec-mk_acs4@:= rm -rf $(PRODUCT_OUT)/obj/APPS/Camera*
INTERNAL_STEP.packages_apps_Camera_CleanSpec-mk_acs4@@ := rm -rf$(OUT_DIR)/target/common/obj/APPS/Camera*

INTERNAL_CLEAN_STEPS+=packages_apps_Camera_CleanSpec-mk_acs4@:

INTERNAL_CLEAN_STEPS+packages_apps_Camera_CleanSpec-mk_acs4@@:

   2.包含：$(BUILD_SYSTEM)/cleanspec.mk。设置INTERNAL_CLEAN_BUILD_VERSION :=3，并通过add-clean-step函数，加进一些默认的删除操作，在通过build/tools/findleaves.py枚举所有的 CleanSpec.mk文件，并把它们包含进来。在这些文件里根据具体的模块加删除操作。

    3.包含：$(PRODUCT_OUT)/clean_steps.mk。这个文件是自动生成的，设置CURRENT_CLEAN_BUILD_VERSION :=INTERNAL_CLEAN_BUILD_VERSION

   4.比较CURRENT_CLEAN_BUILD_VERSION和INTERNAL_CLEAN_BUILD_VERSION若相等执行 INTERNAL_CLEAN_STEPS里的命令，否则表示我们修改过cleanspec.mk， 删除整个$(OUT_DIR)。

   5.包含：$(PRODUCT_OUT)/previous_build_config.mk。这个文件也是自动生成的，查看 PREVIOUS_BUILD_CONFIG是否于当前的编译选项一致。不相同就强制删除中间文件，并将当前的编译选项写入文件。删除的文件是由 installclean_files，dataclean_files定义。PREVIOUS_BUILD_CONFIG的格式是$(TARGET_PRODUCT)-$(TARGET_BUILD_VARIANT)$(building_sdk)-{$(locale_list)}。

    6.定义两个make目标installclean和dataclean。分别用来删除安装文件和数据文件。



六.   Makefile

    1.生成一些记录文件

       (1).生成$(OUT_DOCS)/index.html文件，将frameworks/base/docs/docs-redirect-index.html文件内容拷贝进去。

       (2).生成$(TARGET_ROOT_OUT)/default.prop文件，将ADDITIONAL_DEFAULT_PROPERTIES的值写入文件。生成$(TARGET_OUT)/build.prop文

件，主要存放的是build.properties,主要来自于三个方面（1，通过执行build/tools/buildinfo.sh根据 PRODUCT_NAME变量值...获得2.文件$(TARGET_DEVICE_DIR)/system.prop3.ADDITIONAL_BUILD_PROPERTIES变量值）。

       (3).生成文件$(PRODUCT_OUT)/sdk/sdk-build.prop，拷贝$(TARGET_OUT)/build.prop内容，并修改sdk_build_prop_remove定义的属性列表值都为generic。

       (4).生成文件$(PRODUCT_OUT)/module-info.txt，列出全部模块的信息，需声明CREATE_MODULE_INFO_FILE。

     2.定义一些make target

     3.包含$(BUILD_SYSTEM)/tasks目录下的所有.mk文件。

七.         模块下的Android.mk的说明

以camera为例：



       1.   include $(CLEAR_VARS)

             这一步一般都要在文件头部包含。CLEAR_VARS=build/core/clear_vars.mk,在这个文件里将所有以LOCAL_开头的变量置为空，除了LOCAL_PATH.因为每个模快都公用同一个LOCAL_变量，防止干扰。

       2.    LOCAL_PATH:=$(call my-dir)

             通过调用my-dir函数获得当前目录。

       3.    设置以LOCAL_开头的变量

   LOCAL_SRC_FILES   需要的源文件，不需要包含它的依赖文件，因为编译时会自动的添加

   LOCAL_C_INCLUDES  一些额外的头文件路径

   LOCAL_SHARED_LIBRARIES  需要的共享库

   LOCAL_MODULE      C,C++ 本模块的名字，必须是唯一的

   LOCAL_PACKAGE_NAME  JAVA的LOCAL_MODULE

   LOCAL_MODULE_TAGS   模块标记，一般的取值范围：debug eng tests optionalsamples shell_ash shell_mksh，默认optional

   LOCAL_MODULE_CLASS 这个不用我们自己定义，系统会根据生成模块类型的不同赋值。取值：APPS,JAVA_LIBRARIES,SHARED_LIBRARIES,STATIC_LIBRARIES,EXECUTABLES

   LOCAL_MODULE_PATH 模块的生成后存放的路径，不用定义，有默认值

   LOCAL_MODULE_SUFFIX 后缀名，不用定义，有默认值（.apk,.jar,.so,.a）

  LOCAL_BUILT_MODULE_STEM 编译目标要生成的文件名，如果我们定义了    LOCAL_BUILT_STEM值就是$(LOCAL_BUILT_STEM)$(LOCAL_MODULE_SUFFIX)，否则就是$(LOCAL_MODULE)$(LOCAL_MODULE_SUFFIX)。若要编译JAVA的库文件和执行文件会被置为jablib.jar和 package.apk。

   LOCAL_INSTALLED_MODULE_STEM  定义规则跟LOCAL_BUILT_MODULE_STEM相同，但是不会有设置为单一值的情况。

   LOCAL_BUILT_MODULE 编译目标完整的路径和文件名

  LOCAL_PRELINK_MODULE只有在编译.so的时候才会有的选项，主要是通过预链接的方式来加快程序启动和执行的速度，如果设置是真的话，那你要在build/core/prelink-linux-arm.map中定义你的库需要使用的空间，空间不够的话会报错

       4.    include$(BUILD_SHARED_LIBRARY)

      BUILD_SHARED_LIBRARY在config.mk里有定义，指向相应的.mk文件，根据要生成的模块的类型，包含相应的文件。

     BUILD_HOST_STATIC_LIBRARY:= $(BUILD_SYSTEM)/host_static_library.mk

     BUILD_HOST_SHARED_LIBRARY:= $(BUILD_SYSTEM)/host_shared_library.mk

     BUILD_STATIC_LIBRARY:= $(BUILD_SYSTEM)/static_library.mk

     BUILD_RAW_STATIC_LIBRARY := $(BUILD_SYSTEM)/raw_static_library.mk

     BUILD_SHARED_LIBRARY:= $(BUILD_SYSTEM)/shared_library.mk

     BUILD_EXECUTABLE:= $(BUILD_SYSTEM)/executable.mk

     BUILD_RAW_EXECUTABLE:= $(BUILD_SYSTEM)/raw_executable.mk

     BUILD_HOST_EXECUTABLE:= $(BUILD_SYSTEM)/host_executable.mk

     BUILD_PACKAGE:= $(BUILD_SYSTEM)/package.mk

     BUILD_HOST_PREBUILT:= $(BUILD_SYSTEM)/host_prebuilt.mk

     BUILD_PREBUILT:= $(BUILD_SYSTEM)/prebuilt.mk

     BUILD_MULTI_PREBUILT:= $(BUILD_SYSTEM)/multi_prebuilt.mk

     BUILD_JAVA_LIBRARY:= $(BUILD_SYSTEM)/java_library.mk

     BUILD_STATIC_JAVA_LIBRARY:= $(BUILD_SYSTEM)/static_java_library.mk

     BUILD_HOST_JAVA_LIBRARY:= $(BUILD_SYSTEM)/host_java_library.mk

     BUILD_DROIDDOC:= $(BUILD_SYSTEM)/droiddoc.mk

     BUILD_COPY_HEADERS := $(BUILD_SYSTEM)/copy_headers.mk

     BUILD_KEY_CHAR_MAP := $(BUILD_SYSTEM)/key_char_map.mk

主要分为两种类型：prebuilt和bin/lib文件。这些.mk文件都包含build/core/base_rule.mk。这个文件的作用如下：

(1).  根据LOCAL_IS_HOST_MODULE，LOCAL_MODULE_CLASS，LOCAL_MODULE这三个变量的值来判断这个模块是否是全局唯一的，我们应该使LOCAL_MODULE全局唯一的。

(2). 设置LOCAL_MODULE_PATH的默认值。 LOCAL_MODULE_PATH:=$($(my_prefix)OUT$(use_data)_$(LOCAL_MODULE_CLASS))若 my_prefix=TARGET_ use_data=””  LOCAL_MODULE_CLASS=APPS 则LOCAL_MODULE_PATH＝$(TARGET_OUT_APPS)。TARGET_OUT_APPS在envsetup.mk定义 TARGET_OUT_APPS＝out/target/product/generic/system/app

(3). 设置LOCAL_BUILT_MODULE的默认值。 LOCAL_BUILT_MODULE:=$(built_module_path)/$(LOCAL_BUILT_MODULE_STEM)，built_module_path 就是编译目标存放的路径。有两种路经built_module_path＝target/common/obj /$(LOCAL_MODULE_CLASS)/$(LOCAL_MODULE)__intermediates /，built_module_path＝/target/product/generic/obj/$(LOCAL_MODULE_CLASS) /$(LOCAL_MODULE)__intermediates/。以Camera为例：LOCAL_BUILT_MODULE＝out/target /product/generic/obj/APPS/Camera_intermediates/Camera.apk。

(4).  设置LOCAL_INSTALLED_MODULE的默认值。 LOCAL_INSTALLED_MODULE＝$(LOCAL_MODULE_PATH)/$(LOCAL_MODULE_SUBDIR)$(LOCAL_INSTALLED_MODULE_STEM)，这里LOCAL_MODULE_SUBDIR留给我们自己定义一般为空。但是要记得的是当我们设置了它之后，要在每个模块的最后要将这个值清空，因为默认 CLEAR_VARS是不会清空这个值的。以Camera为例:LOCAL_INSTALLED_MODULE=out/target/product /generic/system/app/Camera.apk

(5).  将.aidl和.logtags文件转化为.java文件，存放在out/target/common/obj /src/,out/target/common/obj/目录是JAVA的中间文件的存放目录

(6). 定义.PHONY:$(LOCAL_MODULE)目标规则.拷贝$(LOCAL_BUILT_MODULE) 到$(LOCAL_INSTALLED_MODULE)，这两个变量的值前面都有说明。若不想把这个模块编译进系统的话，声明 LOCAL_UNINSTALLABLE_MODULE即可（只适用于静态库）。在这里只是拷贝文件，真正的编译工作是在它的外层.mk文件做的，并把生成的目标文件放在$(LOCAL_BUILT_MODULE)。若是prebuild就不需要编译了，只是将已经存在的文件做简单的拷贝工作。当我们要安装指定的模块到系统的时候，只要make $(LOCAL_MODULE)就行了。定义cleantarget目标规则，删除$(LOCAL_BUILT_MODULE),$(LOCAL_INSTALLED_MODULE), $(intermediates)文件或目录

(7).  定义或添加以ALL_MODULES.开头的值,将本模块变量保存起来。

ALL_MODULES.$(LOCAL_MODULE).CLASS
ALL_MODULES.$(LOCAL_MODULE).PATH
ALL_MODULES.$(LOCAL_MODULE).TAGS
ALL_MODULES.$(LOCAL_MODULE).CHECKED
ALL_MODULES.$(LOCAL_MODULE).BUILT
ALL_MODULES.$(LOCAL_MODULE).INSTALLED
ALL_MODULES.$(LOCAL_MODULE).REQUIRED
ALL_MODULES.$(LOCAL_MODULE).EVENT_LOG_TAGS

ALL_MODULE_TAGS

ALL_MODULE_TAGS.$(LOCAL_MODULE_TAGS)

ALL_MODULE_NAME_TAGS

(8).  包含$(BUILD_SYSTEM)/notice_files.mk，这个我没细看估计是生成本模块的NOTICE文件
