概述

IEEE802 LAN/WAN委员会为解决无线局域网网络安全问题，提出了802.1X协议。后来，802.1X协议作为局域网端口的一个普通接入控制机制在以太网中被广泛应用，主要解决以太网内认证和安全方面的问题。

802.1x协议是基于Client/Server的访问控制和认证协议。它可以限制未经授权的用户/设备通过接入端口(access port)访问LAN/WLAN。在获得交换机或LAN提供的各种业务之前，802.1x对连接到交换机端口上的用户/设备进行认证。在认证通过之前，802.1x只允许EAPOL（基于局域网的扩展认证协议）数据通过设备连接的交换机端口；认证通过以后，正常的数据可以顺利地通过以太网端口。

802.1X的体系结构
802.1X系统为典型的Client/Server结构，包括三个实体：客户端（Client）、设备端（Device）和认证服务器（Server）。
客户端是位于局域网段一端的一个实体，由该链路另一端的设备端对其进行认证。客户端一般为一个用户终端设备，用户可以通过启动客户端软件发起802.1X认证。客户端必须支持EAPOL（Extensible Authentication Protocol over LAN，局域网上的可扩展认证协议）。

设备端是位于局域网段一端的另一个实体，对所连接的客户端进行认证。设备端通常为支持802.1X协议的网络设备，它为客户端提供接入局域网的端口，该端口可以是物理端口，也可以是逻辑端口。

认证服务器是为设备端提供认证服务的实体。认证服务器用于实现对用户进行认证、授权和计费，通常为RADIUS（Remote Authentication Dial-In User Service，远程认证拨号用户服务）服务器。

工作过程：
1.当用户有上网需求时打开802.1X客户端程序，输入已经申请、登记过的用户名和口令，发起连接请求。此时，客户端程序将发出请求认证的报文给交换机，开始启动一次认证过程。

2.交换机收到请求认证的数据帧后，将发出一个请求帧要求用户的客户端程序将输入的用户名送上来。

3.客户端程序响应交换机发出的请求，将用户名信息通过数据帧送给交换机。交换机将客户端送上来的数据帧经过封包处理后送给认证服务器进行处理。

4.认证服务器收到交换机转发上来的用户名信息后，将该信息与数据库中的用户名表相比对，找到该用户名对应的口令信息，用随机生成的一个加密字对它进行加密处理，同时也将此加密字传送给交换机，由交换机传给客户端程序。

5.客户端程序收到由交换机传来的加密字后，用该加密字对口令部分进行加密处理（此种加密算法通常是不可逆的），并通过交换机传给认证服务器。

6.认证服务器将送上来的加密后的口令信息和其自己经过加密运算后的口令信息进行对比，如果相同，则认为该用户为合法用户，反馈认证通过的消息，并向交换机发出打开端口的指令，允许用户的业务流通过端口访问网络。否则，反馈认证失败的消息，并保持交换机端口的关闭状态，只允许认证信息数据通过而不允许业务数据通过。

受控/非受控端口
设备端为客户端提供接入局域网的端口，这个端口被划分为两个逻辑端口：受控端口和非受控端口。任何到达该端口的帧，在受控端口与非受控端口上均可见。

非受控端口始终处于双向连通状态，主要用来传递EAPOL协议帧，保证客户端始终能够发出或接收认证报文。

受控端口在授权状态下处于双向连通状态，用于传递业务报文；在非授权状态下禁止从客户端接收任何报文。

授权/非授权状态
设备端利用认证服务器对需要接入局域网的客户端执行认证，并根据认证结果（Accept或Reject）对受控端口的授权/非授权状态进行相应地控制。

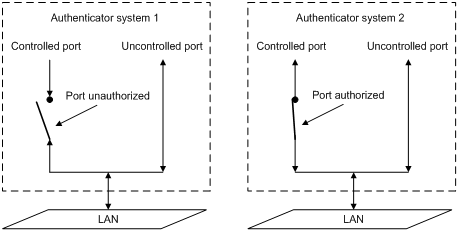

如图显示了受控端口上不同的授权状态对通过该端口报文的影响。图中对比了两个802.1X认证系统的端口状态。系统1的受控端口处于非授权状态（相当于端口开关打开），系统2的受控端口处于授权状态（相当于端口开关关闭）。
在这里插入图片描述
用户可以通过在端口下配置的接入控制的模式来控制端口的授权状态。端口支持以
