eNSP下不同网段之间ping通实验

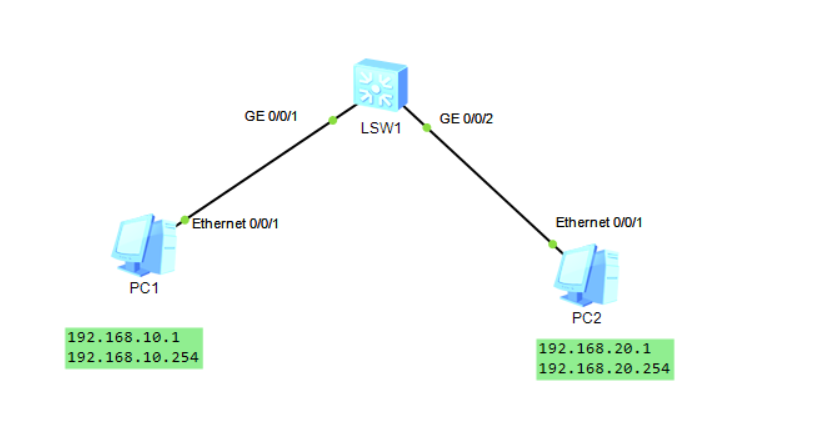

拓扑结构图：

首先，先给两台PC机分别配置好他们的IP地址、子网掩码和网关：
PC1:
IP地址：192.168.10.1
子网掩码：255.255.255.0
网关：192.168.10.254
PC2:
IP地址：192.168.20.1
子网掩码：255.255.255.0
网关：192.168.20.254
IP和网关可以设置为别的，确保两台机器在两个不同的网段下就好了

下面进行交换机的配置：

LSW1：

sys //进入视图

sys L1 //把这台机器改名为L1，不改的话默认Huawei

vlan batch 10 20 //同时创建vlan10和vlan20

int g0/0/1 //进入接口0/0/1

p l a //这是port link-type access的简写
//将这个端口类型转化为access,access口只能属于一个vlan

p d v 10 //这是port default vlan 10的简写，将这个接口归于vlan10

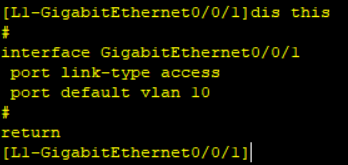

dis this //查看这个接口的信息，如下图：

我们可以看到，这个接口划分给了vlan10

int vlan 10 //进入vlan10

ip add 192.168.10.254 24 //这是把PC1的出口放在vlan10里，ip add 网关 子网掩码

dis this //这是在vlan10里使用dis命令查看vlan信息

如上图所示，已经成功的PC1的网关放在了vlan10里，下面是另一个接口对PC2的配置

int g0/0/2 //进入接口0/0/2

p l a

p d v 20 //将这个接口归于vlan20

dis this //查看这个接口的信息

int vlan 20 //进入vlan20

ip add 192.168.20.254 24 //这是把PC2的出口放在vlan20里，ip add 网关 子网掩码

dis this //这是在vlan10里使用dis命令查看vlan信息

另一边的接口也配置完成之后，我们可以使用dis ip interface brief来查看当前交换机上所有接口的信息，如下图所示就是全部配置成功了

下面可以用ping实验来验证：

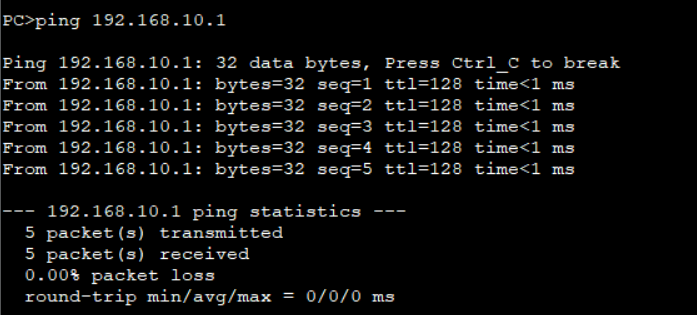

PC1 ping PC1和PC2 都是可以通的，如下图：
