一,三层交换机

同时具备交换机与路由器功能的强大网络设备
三层交换机=路由器(三层)+交换机(二层)
按图搭建拓扑,最上面的设备是s5700三层交换机
在这里插入图片描述

使用三层交换机s5700组建网络

<Huawei>system-view 		//进入系统视图
[Huawei]undo info-center enable   //关日志
[Huawei]vlan batch 2 3   //创建vlan2与3
[Huawei]display vlan   //检查
[Huawei]interface GigabitEthernet 0/0/2   //进2口
[Huawei-GigabitEthernet0/0/2]port link-type access  //配置接口类型为access
[Huawei-GigabitEthernet0/0/2]port default vlan 2   //把2口加入vlan2
[Huawei-GigabitEthernet0/0/2]in g0/0/3
[Huawei-GigabitEthernet0/0/3]port link-type access  //配置接口类型为access
[Huawei-GigabitEthernet0/0/3]port default vlan 3   //把3口加入vlan3

路由器可以在物理接口配置ip
而三层交换机要进入虚拟接口配置

[Huawei]interface Vlanif 1		//进入vlan1的接口(虚拟接口)
[Huawei-Vlanif1]ip address 192.168.1.254 24    //配置ip,该ip可以作为
	vlan1的网关
[Huawei-Vlanif1]interface Vlanif 2   //进入vlan2的接口
[Huawei-Vlanif2]ip address 192.168.2.254 24   //配置ip,该ip可以作为
	vlan2的网关
[Huawei-Vlanif2]interface Vlanif 3   //进入vlan3的接口
[Huawei-Vlanif3]ip address 192.168.3.254 24  //配置ip,该ip可以作为
	vlan3的网关
	display ip interface brief   //检查ip

再增加s3700交换机一台,将网络改造成以下状态:
在这里插入图片描述

在s3700交换机配置:

[Huawei]vlan batch 2 3    //首先创建vlan2与3
[Huawei]interface ethernet0/0/2
[Huawei-Ethernet0/0/2] port link-type access
[Huawei-Ethernet0/0/2] port default vlan 2    //将e0/0/2口加入vlan2
[Huawei-Ethernet0/0/2] in e0/0/3
[Huawei-Ethernet0/0/3] port link-type access
[Huawei-Ethernet0/0/3] port default vlan 3    //将e0/0/3口加入vlan3
[Huawei-Ethernet0/0/3]in e0/0/4
[Huawei-Ethernet0/0/4]port link-type trunk  //将4口配置为中继链路
[Huawei-Ethernet0/0/4]port trunk allow-pass vlan all  //放行所有数据
	再回到s5700配置:
[Huawei-GigabitEthernet0/0/1]port link-type trunk       //把g0/0/1口
	也配置为中继链路
[Huawei-GigabitEthernet0/0/1]port trunk allow-pass vlan all  //放行所有vlan的数据

如果接口配置错乱:这里用s3700举例
[Huawei]clear configuration interface Ethernet 0/0/4 //如果某接口配
置错误可以清空,恢复默认状态
[Huawei]interface e0/0/4 //进入4接口
[Huawei-Ethernet0/0/4]undo shutdown //开启接口

之后将拓扑延申,增加一台router路由器,与pc一台,并按图配置好ip,pc的网关是192.168.5.254

在这里插入图片描述

三层交换机接口配置ip思路:

1,创建一个vlan
2,进入该vlan的虚拟接口配置ip
3,将需要配置ip的接口加入上述vlan

s5700的 g0/0/2接口要按照三层交换机接口配置ip的思路进行:

[Huawei]vlan 4    //创建vlan4
[Huawei-vlan4]in vlan 4   //进入vlan4接口
[Huawei-Vlanif4]ip add 192.168.4.1 24       //为vlan4配置ip
[Huawei-Vlanif4]in g0/0/2    //进入2接口
[Huawei-GigabitEthernet0/0/2]port link-type access  //配置接口类
	型为access
[Huawei-GigabitEthernet0/0/2]port default vlan 4   //把2口加
	入vlan4

路由器ip也按规划配置,此处省略


二,动态路由

基于某种路由协议实现,适合大型网络,减少管理任务
宣告 对外告知自身所直连的网段

在三层交换机中配置动态路由:

[Huawei]ospf
Huawei-ospf-1]area 0    //进入区域0 (第一个区域,表示开始使用ospf)
[Huawei-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255  //依次宣告
自身所直连的网段
[Huawei-ospf-1-area-0.0.0.0]network 192.168.2.0 0.0.0.255   //宣告2网段
[Huawei-ospf-1-area-0.0.0.0]network 192.168.3.0 0.0.0.255   //宣告3网段
[Huawei-ospf-1-area-0.0.0.0]network 192.168.4.0 0.0.0.255   //宣告4网段
在路由器中配置动态路由:
[Huawei]ospf
[Huawei-ospf-1]area 0
[Huawei-ospf-1-area-0.0.0.0]network 192.168.4.0 0.0.0.255   //宣告4网段
[Huawei-ospf-1-area-0.0.0.0]network 192.168.5.0 0.0.0.255   //宣告5网段
[Huawei-ospf-1-area-0.0.0.0]display this    //可以查看当前视图的配置,比如目前

在ospf中,就可以看到ospf中都敲了什么命令
[Huawei-ospf-1-area-0.0.0.0]undo network 192.168.4.0 0.0.0.255 //如果有错
可以删除


三,传输层

定义了端口号 65536个 0~65535
定义了 tcp、udp两个协议

tcp 传输控制协议
可靠 效率低 面向连接

使用tcp传输数据时会用到一些标记:
syn 打算与对方建立连接
ack 确认
fin 打算与对方断开连接

三次握手
1,用户syn—>服务器
2,服务器 ack , syn —>用户
4,用户ack—>服务器

四次断开
1,用户fin—>服务器
2,服务器ack —>用户
3,服务器fin —>用户
4,用户ack—>服务器

使用tcp协议传输数据的常见服务

在这里插入图片描述

udp 用户数据报协议
不可靠 效率高 无连接
使用udp传输数据的常见服务
在这里插入图片描述

三,acl 访问控制列表

可以对已经建立好的网络进行管控的工具
基本acl 列表号 2000~2999 根据数据源ip地址进行控制
高级acl 列表号 3000~3999 根据数据源ip、目标ip、协议
端口进行控制

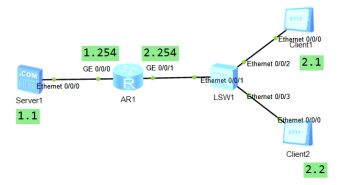

按图搭建拓扑,首先实现全网互通,然后按下列要求配置acl
在这里插入图片描述

禁止2.1与1.1进行数据通信,不能影响其他主机的通信

[Huawei]acl 2000    //创建acl 列表号是2000
[Huawei-acl-basic-2000]rule deny source 192.168.2.1 0.0.0.0
//创建规则拒绝源地址是192.168.2.1的数据通过
[Huawei-acl-basic-2000]display this    //查看当前视图配置,
可以看到规则号码
[Huawei-acl-basic-2000]undo rule 5  //如果规则写错,可以根
据规则号码删除
[Huawei-acl-basic-2000]in g0/0/1   //进入1口,注意该接口
不要照抄,要检查是否为最接近2.1的接口
[Huawei-GigabitEthernet0/0/1]traffic-filter inbound acl 2000
//定义过滤数据是入方向,并应用之前创建的acl2000
[Huawei-GigabitEthernet0/0/1]undo traffic-filter inbound

允许2.1与1.1进行通信,禁止其他设备访问1.1

[Huawei-GigabitEthernet0/0/1]acl 2001   //创建新acl,列表号
是2001
[Huawei-acl-basic-2001]rule permit source 192.168.2.1 0  //创建
规则,允许2.1通过
[Huawei-acl-basic-2001]rule deny source any  //拒绝所有设备通过
[Huawei-acl-basic-2001]in g0/0/1  //进入应用acl的接口
[Huawei-GigabitEthernet0/0/1]undo traffic-filter inbound   //在接
口取消之前的acl2000
[Huawei-GigabitEthernet0/0/1]traffic-filter inbound acl 2001   //应
用新的acl
