概述

前言

前面一篇文章介绍了KDDockWidgets的使用（文章在这里），其实主要目的就是为了用KDDockWidgets提供的Qt quick 下的窗口停靠功能。Qt原生部并没有提供Qt quick的dockwidget，也不知道为啥。其实窗口停靠功能其实是非常常见的，但是Qt只支持QWidget的。
KDDockWidgets刚好可以解决这个问题，详细介绍在之前的文章已经介绍过了，其功能比QDockWidget更加丰富。

那么，今天就来看一下如何用KDDockWidgets做自己的在qml 下的窗口停靠功能。

修改文件

KDDockWidgets的源码编译和demo演示具体可以参照上一篇文章，编译后默认安装位置是在C盘下：C:KDABKDDockWidgets-1.4.0 ，在源码中定义了一个宏KDDOCKWIDGETS_QTQUICK，要使用Qt quick，我们需要修改一下头文件：
打开C:KDABKDDockWidgets-1.4.0_debugincludekddockwidgetsConfig.h，找到：

#ifdef KDDOCKWIDGETS_QTQUICK
    ///@brief Sets the QQmlEngine to use. Applicable only when using QtQuick.
    void setQmlEngine(QQmlEngine *);
    QQmlEngine* qmlEngine() const;
#endif

将这个宏判断注释掉。

//#ifdef KDDOCKWIDGETS_QTQUICK
    ///@brief Sets the QQmlEngine to use. Applicable only when using QtQuick.
    void setQmlEngine(QQmlEngine *);
    QQmlEngine* qmlEngine() const;
//#endif

然后再打开 C:KDABKDDockWidgets-1.4.0_debugincludekddockwidgetsQWidgetAdapter.h
找到

#if !defined(KDDOCKWIDGETS_QTWIDGETS) && !defined(KDDOCKWIDGETS_QTQUICK)
# define KDDOCKWIDGETS_QTWIDGETS
#endif

修改为：

#if !defined(KDDOCKWIDGETS_QTWIDGETS) && !defined(KDDOCKWIDGETS_QTQUICK)
# define KDDOCKWIDGETS_QTQUICK
#endif

创建工程

ok，接下来就可以创建我们自己的工程了，新建一个QML工程，写个简单的qml程序

在pro工程文件中， CONFIG添加KDDockWidgets

CONFIG += c++11 KDDockWidgets

添加库引用：

win32:CONFIG(release, debug|release): LIBS += -LC:/KDAB/KDDockWidgets-1.4.0/lib/ -lkddockwidgets1
else:win32:CONFIG(debug, debug|release): LIBS += -LC:/KDAB/KDDockWidgets-1.4.0/lib/ -lkddockwidgets1d

INCLUDEPATH += C:/KDAB/KDDockWidgets-1.4.0/include
DEPENDPATH += C:/KDAB/KDDockWidgets-1.4.0/include

写个简单的qml文件：

import QtQuick 2.15
import QtQuick.Window 2.15
import com.kdab.dockwidgets 1.0 as KDDW

Window {
    width: 1000
    height: 800
    visible: true
    title: qsTr("Hello World")


    Rectangle{
        id:rect
        width: parent.width
        height: 200
        color: "cyan"
    }


    KDDW.MainWindowLayout {
        width: parent.width
        height:parent.height - rect.height
        anchors.top:rect.bottom

        // Each main layout needs a unique id
        uniqueName: "MainLayout-1"


        KDDW.DockWidget {
            id: dock1
            uniqueName: "dock1" // Each dock widget needs a unique id
            Rectangle {
                color: "pink"
            }
        }

        KDDW.DockWidget {
            id: dock2
            uniqueName: "dock2"
            Rectangle {
                color: "yellow"
            }
        }
        KDDW.DockWidget {
            id: dock3
            uniqueName: "dock3"
            Rectangle {
                color: "red"
            }
        }

        Component.onCompleted: {
            // Add dock4 to the Bottom location
            addDockWidget(dock1, KDDW.KDDockWidgets.Location_OnBottom);
            // Add dock5 to the left of dock4
            addDockWidget(dock2, KDDW.KDDockWidgets.Location_OnRight, dock1);
            addDockWidget(dock3, KDDW.KDDockWidgets.Location_OnTop);
        }
    }
}

main文件

#include <QGuiApplication>
#include <QQmlApplicationEngine>

#include <kddockwidgets/Config.h>

int main(int argc, char *argv[])
{
#if QT_VERSION < QT_VERSION_CHECK(6, 0, 0)
    QCoreApplication::setAttribute(Qt::AA_EnableHighDpiScaling);
#endif

    QGuiApplication app(argc, argv);
    auto flags = KDDockWidgets::Config::self().flags();
    KDDockWidgets::Config::self().setFlags(flags);

    QQmlApplicationEngine engine;

    KDDockWidgets::Config::self().setQmlEngine(&engine);

    const QUrl url(QStringLiteral("qrc:/main.qml"));
    QObject::connect(&engine, &QQmlApplicationEngine::objectCreated,
                     &app, [url](QObject *obj, const QUrl &objUrl) {
        if (!obj && url == objUrl)
            QCoreApplication::exit(-1);
    }, Qt::QueuedConnection);
    engine.load(url);

    return app.exec();
}

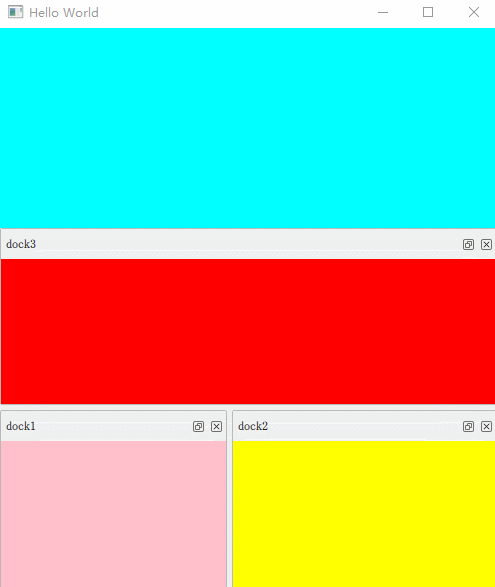

然后将kddockwidgets1d.dll 库文件拷贝到程序输出目录后运行代码，效果如下：
在这里插入图片描述

注意，qml代码中只有包含在KDDW.MainWindowLayout区域下的KDDW.DockWidget 才可以实现dock效果，为了测试，我故意在顶部放了一个Rectangle，其实MainWindowLayout是一个QQuickItem，可以简单理解成一个qml中的Item，所以用法其实是一样的。在此基础上进行拓展就行了。

外部库

以上示例是在编译完源码并安装后直接引用，所以在工程文件中，CONFIG添加KDDockWidget就可以使用了，那如果没有安装KDDockWidget怎么用呢，这就需要直接添加外部库的方式来实现。为方便移植，我们直接在源码下新建一个文件夹，然后将相关的lib include 等都拷贝进去，然后创建一个pri文件：
在这里插入图片描述

!contains(INCLUDEDFIES, KDDockWidgets.pri) {
INCLUDEDFIES += KDDockWidgets.pri

win32:CONFIG(release, debug|release): LIBS += -L$$PWD/lib/ -lkddockwidgets1
else:win32:CONFIG(debug, debug|release): LIBS += -L$$PWD/lib/ -lkddockwidgets1d

INCLUDEPATH += $$PWD/include
DEPENDPATH += $$PWD/include

}

然后在主工程文件pro中添加：

include(KDDockWidgets/KDDockWidgets.pri)

ok，直接编译运行就可以了。

自定义

以上窗口的效果是KDDockWidget默认的，如果想自定义窗口样式，比如修改边距、标题栏等，就需要修改源码了，在前面的文章中讲到的源码，找到：KDDockWidgetssrcprivatequickqml ：
在这里插入图片描述
可以修改这里对应的qml文件，然后重新编译源码后生成动态库，就可以直接在自己的项目中使用了。
