BFD检测技术

BFD检测技术

bridrectional forwarding detection 双向转发检测技术
背景：减小链路，设备故障带来的影响，通过检测技术进行监管
传统检测：

1. 硬件->快速发现，但是通用性不强，比如：这个设备不兼容
2. hello包->应用普遍，但是收敛慢

bfd是及于优点于一身，既可以发现链路故障，网络的可达性，又可以发现传输层连接状态，应用层的协议状态

bfd本身与介质，协议无关，他是一种机制，运用于协议之上

工作原理：

bfd本身没有检测和发现邻居的机制，只能通过路由协议来获得
ospf的邻居建立后，会把邻居信息发送给bfd，bfd会产生自己的会话表，bfd会检测链路上是否发生故障，一旦出现故障，会立刻把会话表状态变成down，并且在ospf感知到之前通知他，ospf会立刻中断连接

会话标识符：

如果bfd基于不同协议产生了很多会话，通过会话标识符进行区分
local discriminator 本地标识符
remote discriminator 对端标识符

会话建立方式：

手动配置：手工配置bfd的标识符，会话参数，手工发起请求
动态建立：通过应用程序触发，应用程序触发时，会自动分配一个local标识符，并且会发一个remote标识符到对端（remote=0）
对端收到remote=0后，会先判断bfd会话是否与自己匹配，若匹配则自动学习local标识符的值
bfd在协商完成后要进行commit提交，否则不会生效，并且生效后就不能再修改

状态机制：

down：初始状态
init：已经进入想要通信的状态，本段希望up
up：建立会话
admin down：会话别管理员down

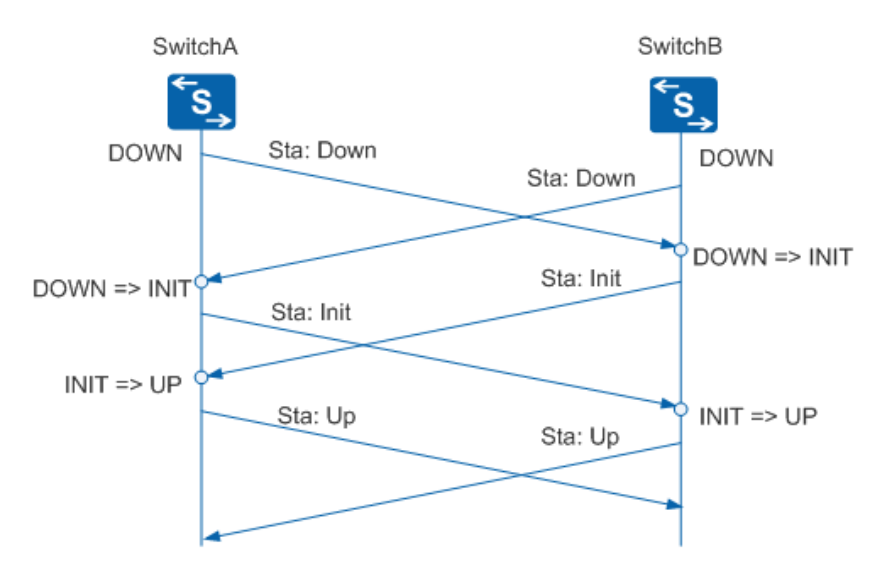

三次握手：

报文结构：（使用组播地址224.0.0.184）

控制报文：单跳检测，目的时udp端口号为3784（直连），如果端口号是：3784，4784，说明链路是非直连
echo报文：单臂回声，目标端口号是：3785（对端不支持bfd协议）

bfd检测机制:

会话建立前：
主动模式：不管对方有咩有发送bfd控制报文，都会主动发送bfd控制报文
被动模式：不会主动发送，等待对端发送bfd控制报文

注意：双方要想建立连接，必须有一方处于主动模式

会话建立后：
查询模式：双方会周期性发送报文，若一定时间内没有收到，则认为链路故障
异步模式：双方会周期性发送报文，若连续几个都没有收到，则认为链路故障

bfd应用场景：

联动功能分为三个模块

检测模块：负责对链路，网络性能的检测
track模块：负责监控检测模块，一旦出现问题，立刻通知track模块
应用模块：根据track的结果，做出回应和改动

1. 单跳：通过绑定接口，用组播地址224.0.0.118来探测
2. 多跳：通过绑定ip地址
3. 单臂回声：一方不支持bfd，不支持的一方通过回显发送方的echo报文，来告诉对方自己的状态
4. 静态路由联动：因为静态路由没有状态检测机制，不向ospf有hello包，所以很难发现，通过和bfd的联动，根据bfd的up->down状态来判断
5. 此外还可以和ospf，vrrp，bgp等协议联动
