概述

BFD和VRRP实现联动实验

bfd：双向链路检测，用来检查链路的通信状态，当通信的双方链路出现故障之后，bfd可以迅速检测到，配合vrrp可以立刻实现主备的切换。
vrrp：因为vrrp只能对上行端口进行检测，当中间设备出现故障时，vrrp并不能检测到故障，那么就无法实现vrrp的主备转换，这时，就可以联合bfd进行联动，及时对链路状态进行检测，快速实现主备转化。

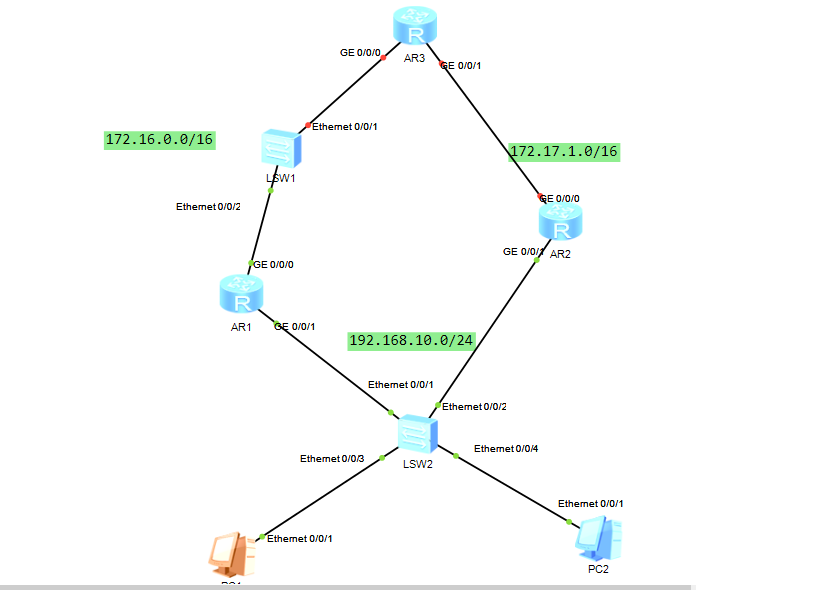

上图：以华为为例
在这里插入图片描述

1：ar1为master，ar2为backup,在ar1和ar3之间做bfd和vrrp联动
2：当中间的交换机down掉之后，vrrp能够实现主备切换。
配置如下：

ar1:
inter g0/0/1
ip address 192.168.10.1 24
vrrp vrid 1 virtual-ip 192.168.10.254
vrrp vrid 1 priority 150    //提高优先级，升级为master路由器
vrrp vrid 1 track bfd-session session-name 1 reduced 60  //跟踪链路状态，自降优先级，实现主备切换
in
