BFD是什么

BFD（Bidirectional Forwarding Detection，双向转发检测）是一种基于RFC 5880标准的高速故障检测机制，两个系统建立BFD会话后，在它们之间的通道上周期性地发送BFD报文，如果一方在协商的检测时间内没有接收到BFD报文，则认为这条双向通道上发生了故障。上层协议通过BFD感知到链路故障后可以及时采取措施，进行故障恢复。

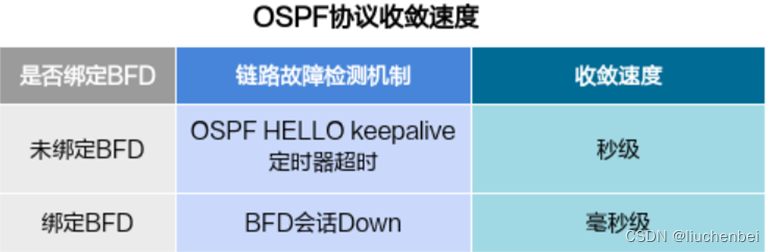

联动优点

网络上的链路故障或拓扑变化都会导致路由重新计算，要提高网络可用性，缩短路由协议收敛时间非常重要。由于链路故障无法完全避免，因此，加快故障感知速度并将故障快速通告给路由协议是一种可行的方案。

BFD与OSPF联动就是将BFD和OSPF协议关联起来，通过BFD对链路故障的快速感应进而通知OSPF协议，从而加快OSPF协议对于网络拓扑变化的响应。

BFD是如何工作的

BFD会话建立流程

• OSPF通过自己的Hello机制发现邻居并建立连接。
• OSPF在建立了新的邻居关系后，将邻居信息（包括目的地址和源地址等）通告给BFD。
• BFD根据收到的邻居信息建立会话。
• 会话建立以后，BFD开始检测链路故障，并做出快速反应。

=============================================

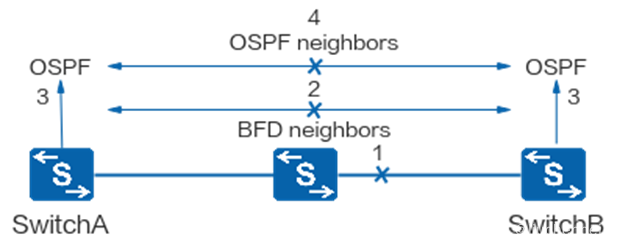

BFD故障发现处理流程

• 被检测链路出现故障。
• BFD快速检测到链路故障，BFD会话状态变为Down。
• BFD通知本地OSPF进程BFD邻居不可达。
• 本地OSPF进程中断OSPF邻居关系

之后路由器会重新计算路由，选择新的路由接口

============================================

BFD单臂回声功能

BFD除了与其他协议联动使用，还有一种特殊场景，即BFD单臂回声功能。
单臂回声功能是指通过BFD报文的环回操作检测转发链路的连通性。

在两台直连设备中，其中一台设备支持BFD功能，另一台设备不支持BFD功能，只支持基本的网络层转发，此时可以使用BFD单臂回声功能来检测链路。

为了能够快速检测两台设备之间的故障，可以在支持BFD功能设备上创建单臂回声功能的BFD会话，支持BFD功能的设备主动发起回声请求报文，不支持BFD功能的设备接收到该报文后直接将其环回，从而实现转发链路的连通性检测功能。单臂回声功能只适用于单跳BFD会话。

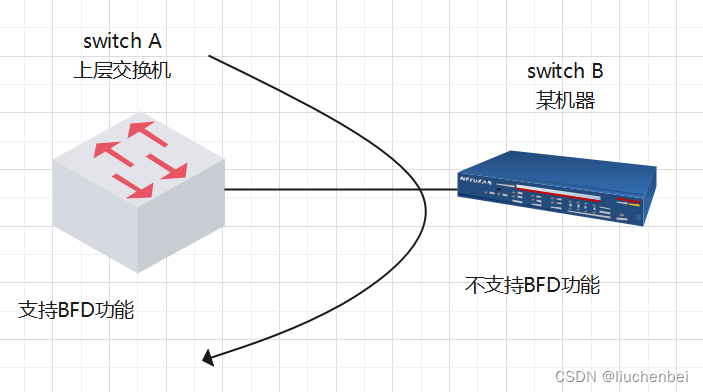

BFD单臂回声功能示意图

如上图所示，SwitchA支持BFD功能，而右图B设备是不支持BFD功能的。在SwitchA上配置单臂回声功能的BFD会话，检测SwitchA到B设备之间的单跳路径。
B设备接收到SwitchA发送的BFD报文后，直接在网络层将该报文环回，从而快速检测SwitchA和SwitchB之间的直连链路的连通性。

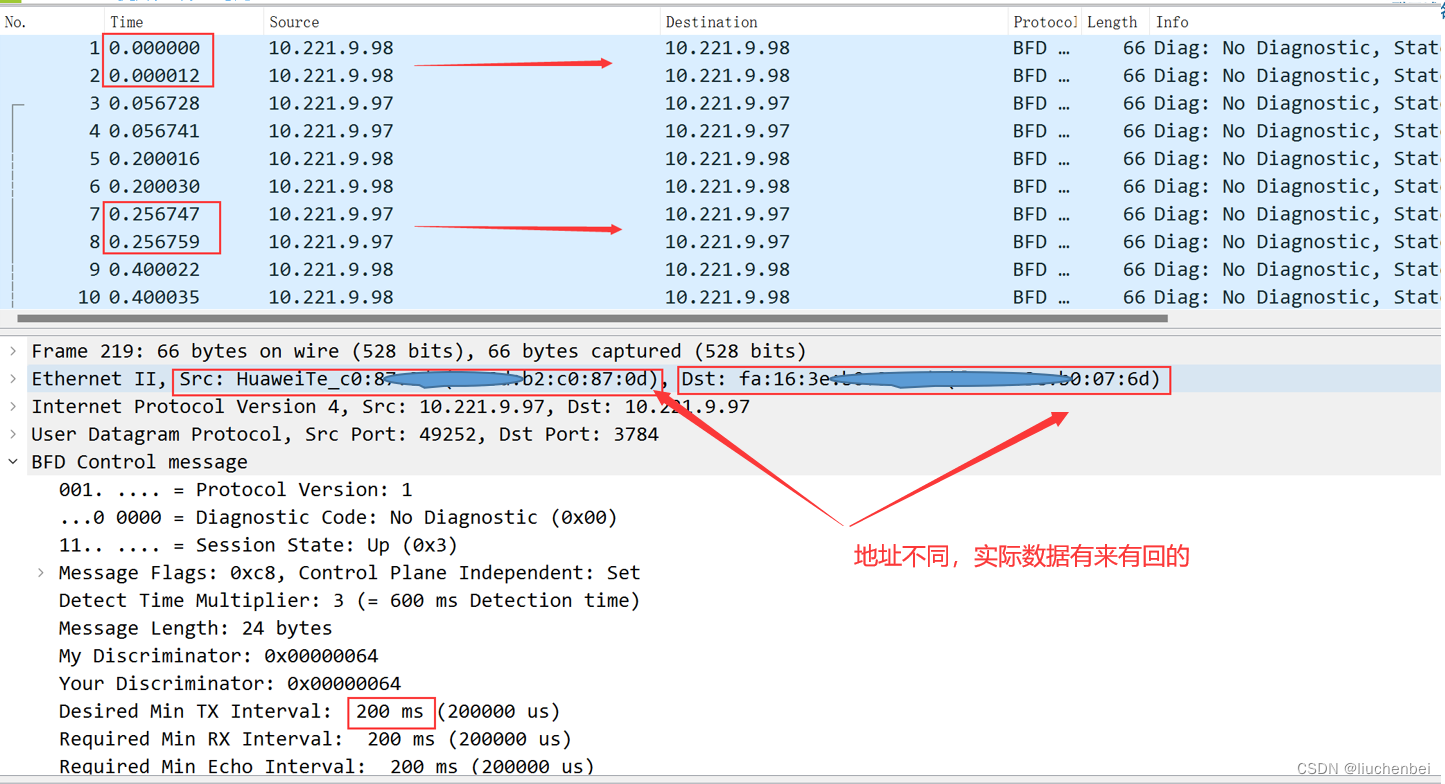

BFD报文分析

我们看到BFD协议报文，源ip和目标ip是一样的（网络层直接环回报文）；但是实际上它们在mac地址上还是有来有回的

===========================================
相关ospf知识点可看Anycast功能原理&OSPF报文分析-上手必看。

谢谢各位看官，加油加油。
