概述

1.1.1 关于本实验

本实验通过配置BFD与BGP协议联动及与VRRP协议联动，掌握BFD的功能和配置方法。

1.1.2 实验目的

  • 理解BFD的工作原理。
  • 掌握BFD与BGP联动的应用场景及配置方法。
  • 掌握BFD与VRRP联动的应用场景及配置方法。

1.1.3
实验组网介绍


图1-1 BFD原理配置实验拓扑图

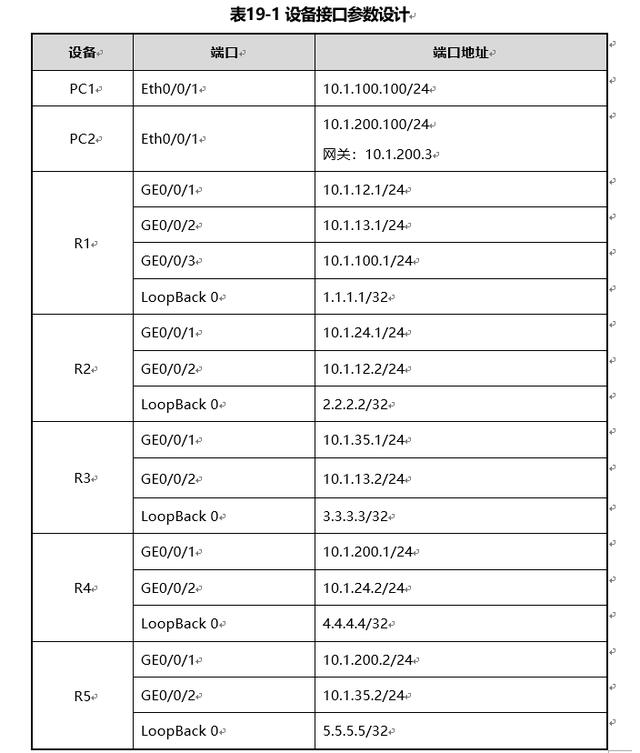

1.1.4 实验规划

根据上述拓扑图，PC1与PC2通信有两条链路，R2/R4中间存在传输设备TN1/TN2，R3/R5中间存在传输设备TN3/TN4，PC1与PC2通信优先选择链路R1-R3-R5。


1.2 实验任务配置

1.2.1 配置思路

  1. 配置设备接口IP地址。
  2. 配置底层路由ospf。
  3. 配置BGP路由，宣告终端路由。
  4. 配置VRRP。
  5. 配置BFD与VRRP联动。
  6. 配置BFD与BGP联动。

1.2.2 配置步骤

步骤 1 配置设备接口IP地址

按照实验规划配置各设备及PC的IP地址，以R1的GE0/0/1接口为例。

# 在R1上配置IP地址

sys[Huawei]sysname R1[R1]interface GigabitEthernet 0/0/1[R1-GigabitEthernet0/0/1]ip address 10.1.12.1 24

步骤 2 配置路由协议

配置OSPF协议，R1/R2/R3/R4/R5之间运算OSPF协议，终端路由不宣告，以R1为例。

# 在R1上配置OSPF协议

[R1]ospf 1[R1-ospf-1]area 0[R1-ospf-1-area-0.0.0.0]network 10.1.12.0 0.0.0.255[R1-ospf-1-area-0.0.0.0]network 10.1.13.0 0.0.0.255[R1-ospf-1-area-0.0.0.0]network 1.1.1.1 0.0.0.0

配置BGP路由，要求PC1与PC2通信优先走路径R1-R3-R5，配置R3为反射器，R1/R2/R4/R5为客户端，并且R1/R4/R5宣告终端路由，以R1与R3为例(R2/R4/R5与R1配置相似)。

# 在R3上配置BGP协议

[R3]bgp 100[R3-bgp]peer 1.1.1.1 as-number 100[R3-bgp]peer 1.1.1.1 connect-interface LoopBack0[R3-bgp]peer 1.1.1.1 reflect-client[R3-bgp]peer 2.2.2.2 as-number 100[R3-bgp]peer 2.2.2.2 connect-interface LoopBack0[R3-bgp]peer 2.2.2.2 reflect-client[R3-bgp]peer 4.4.4.4 as-number 100[R3-bgp]peer 4.4.4.4 connect-interface LoopBack0[R3-bgp]peer 4.4.4.4 reflect-client[R3-bgp]peer 5.5.5.5 as-number 100[R3-bgp]peer 5.5.5.5 connect-interface LoopBack0[R3-bgp]peer 5.5.5.5 reflect-client

# 在R1上配置BGP路由

[R1]bgp 100[R1-bgp]peer 3.3.3.3 as-number 100[R1-bgp]peer 3.3.3.3 connect-interface LoopBack0[R1-bgp]network 10.1.100.0 255.255.255.0

步骤 3 配置VRRP

在R4/R5上配置VRRP，R5为主设备，R4为备设备，Virtual-IP为10.1.200.3。

# 在R4上配置VRRP

[R4]interface GigabitEthernet 0/0/1[R4-GigabitEthernet0/0/1]vrrp vrid 1 virtual-ip 10.1.200.3

#在R5上配置VRRP

[R5]interface GigabitEthernet 0/0/1[R5-GigabitEthernet0/0/1]vrrp vrid 1 virtual-ip 10.1.200.3[R5-GigabitEthernet0/0/1]vrrp vrid 1 priority 120

步骤 4 配置BFD与VRRP联动

配置BFD检测上行链路R3-R5，BFD会话必须为静态形式。当TN3-TN4链路Down之后，业务能够被快速切换到备设备上转发，保证PC1-PC2正常通信。

# 在R3上配置BFD

[R3]bfd[R3-bfd]quit[R3]bfd vrrp bind peer-ip 10.1.35.2 interface GigabitEthernet0/0/1 source-ip 10.1.35.1 auto

# 在R5上配置BFD

[R5]bfd[R5-bfd]quit[R5]bfd vrrp bind peer-ip 10.1.35.1 interface GigabitEthernet0/0/2 source-ip 10.1.35.2 auto

# 在R5上配置BFD与VRRP联动

[R5]interface GigabitEthernet0/0/1[R5-GigabitEthernet0/0/1]vrrp vrid 1 track bfd-session session-name vrrp reduced 30

步骤 5 配置BFD与BGP联动

当链路R3-R5之间Down之后，业务能够快速切换至备链路R2-R4，保证PC1-PC2正常通信。

# 在R3上配置动态BFD

[R3]bgp 100[R3-bgp]peer 5.5.5.5 bfd enable

# 在R5上配置动态BFD

[R5]bgp 100[R5-bgp]peer 3.3.3.3 bfd enable

1.3 结果验证

1.3.1 查看BFD会话信息

# 在路由器R3和R5上执行display bfd session all命令，查看静态配置的BFD会话及BGP动态生成的BFD会话。

[R3]display bfd session all-------------------------------------------------------------------------------Local Remote     PeerIpAddr      State     Type        InterfaceName           ------------------------------------------------------------------------------- 8192  8192       10.1.35.2       Up        S_AUTO_IF   GigabitEthernet0/0/1    8193  8196       5.5.5.5         Up        D_IP_PEER         -                 -------------------------------------------------------------------------------     Total UP/DOWN Session Number : 2/0

1.3.2 验证BFD与VRRP联动结果

未启用BFD会话与VRRP联动时，断掉TN3-TN4之间的链路，可以观察到当链路转换为R1-R2-R4时，PC1-PC2之间不能正常通信，主设备仍然为R5。

# 在R5上display vrrp

[R5]display vrrp  GigabitEthernet0/0/1 | Virtual Router 1    State : Master    Virtual IP : 10.1.200.3    Master IP : 10.1.200.2    PriorityRun : 120    PriorityConfig : 120    MasterPriority : 120Preempt : YES   Delay Time : 0 s    TimerRun : 1 s    TimerConfig : 1 s    Auth type : NONE    Virtual MAC : 0000-5e00-0101    Check TTL : YES    Config type : normal-vrrp    Create time : 2018-08-07 13:51:53 UTC-08:00    Last change time : 2018-08-07 14:18:22 UTC-08:00

当启用BFD会话与VRRP联动时，断掉TN3-TN4之间的链路，主设备转换为R4，PC1-PC2正常通信。

# 在R5上查看BFD会话

[R5]display bfd session all-------------------------------------------------------------------------------Local Remote     PeerIpAddr      State     Type        InterfaceName            -------------------------------------------------------------------------------8192  0          10.1.35.1       Down      S_AUTO_IF   GigabitEthernet0/0/2    -------------------------------------------------------------------------------     Total UP/DOWN Session Number : 0/1

# 在R5上display vrrp

[R5-GigabitEthernet0/0/1]display vrrp  GigabitEthernet0/0/1 | Virtual Router 1    State : Backup    Virtual IP : 10.1.200.3    Master IP : 10.1.200.1    PriorityRun : 90    PriorityConfig : 120    MasterPriority : 100    Preempt : YES   Delay Time : 0 s    TimerRun : 1 s    TimerConfig : 1 s    Auth type : NONE    Virtual MAC : 0000-5e00-0101    Check TTL : YES    Config type : normal-vrrp    Track BFD : vrrp  Priority reduced : 30    BFD-session state : DOWN    Create time : 2018-08-07 13:51:53 UTC-08:00Last change time : 2018-08-07 16:35:09 UTC-08:00

1.3.3 验证BFD与BGP联动结果

当未启用BFD检测R3-R5之间的链路时，Down掉TN3-TN4之间的链路，业务转换到备链路R1-R2-R4之间需要较长时间，且这期间R3-R5之间BGP邻居关系不会发生变化。

# PC1尝试长ping PC2

PC>ping 10.1.200.100 -t Ping 10.1.200.100: 32 data bytes, Press Ctrl_C to breakFrom 10.1.200.100: bytes=32 seq=1 ttl=125 time=140 msFrom 10.1.200.100: bytes=32 seq=2 ttl=125 time=157 msRequest timeout!Request timeout!Request timeout!Request timeout!Request timeout!Request timeout!Request timeout!……From 10.1.200.100: bytes=32 seq=2 ttl=125 time=157 ms --- 10.1.200.100 ping statistics ---  66 packet(s) transmitted  32 packet(s) received  51.52% packet loss  round-trip min/avg/max = 125/158/203 ms

# 查看BGP邻居

[R3]display bgp peer  BGP local router ID : 10.1.35.1 Local AS number : 100 Total number of peers : 4           Peers in established state : 4   Peer       V     AS  MsgRcvd  MsgSent  OutQ  Up/Down     State  PrefRcv   1.1.1.1    4    100       54       59     0 00:51:12 Established    1  2.2.2.2    4    100       53       59     0 00:51:12 Established    0  4.4.4.4    4    100       54       59     0 00:51:12 Established    1  5.5.5.5    4    100       13       15     0 00:10:38 Established    1

当启用BFD检测R3-R5之间的链路时，Down掉TN3-TN4之间的链路，业务能够较快转换到备链路R1-R2-R4，且R3-R5之间BGP邻居关系快速变化。

# 在R3上查看BFD会话

[R3]display bfd session all-------------------------------------------------------------------------------Local Remote     PeerIpAddr      State     Type         InterfaceName           -------------------------------------------------------------------------------8192  0           10.1.35.2        Down      S_AUTO_IF   GigabitEthernet0/0/1    -------------------------------------------------------------------------------     Total UP/DOWN Session Number : 0/1

# PC1尝试长ping PC2

PC>ping 10.1.200.100 -t Ping 10.1.200.100: 32 data bytes, Press Ctrl_C to breakFrom 10.1.200.100: bytes=32 seq=1 ttl=125 time=203 msFrom 10.1.200.100: bytes=32 seq=2 ttl=125 time=140 msRequest timeout!Request timeout!From 10.1.200.100: bytes=32 seq=5 ttl=125 time=172 msFrom 10.1.200.100: bytes=32 seq=6 ttl=125 time=156 msFrom 10.1.200.100: bytes=32 seq=7 ttl=125 time=157 msFrom 10.1.200.100: bytes=32 seq=8 ttl=125 time=125 ms --- 10.1.200.100 ping statistics ---  9 packet(s) transmitted  6 packet(s) received  33.33% packet loss  round-trip min/avg/max = 125/158/203 ms

# 在R3上查看BGP邻居

display bgp peer  BGP local router ID : 10.1.35.1 Local AS number : 100 Total number of peers : 4           Peers in established state : 3   Peer        V      AS  MsgRcvd  MsgSent  OutQ  Up/Down   State PrefRcv   1.1.1.1     4     100       38       42     0 00:35:43 Established    1  2.2.2.2     4     100       37       42     0 00:35:43 Established    0  4.4.4.4     4     100       38       42     0 00:35:43 Established    1  5.5.5.5     4     100        0        0     0 00:01:02        Idle      0

1.4 配置参考

1.4.1 R1的配置

#sysname R1#interface GigabitEthernet0/0/1 ip address 10.1.12.1 255.255.255.0#interface GigabitEthernet0/0/2 ip address 10.1.13.1 255.255.255.0#interface GigabitEthernet0/0/3 ip address 10.1.100.1 255.255.255.0#interface LoopBack0 ip address 1.1.1.1 255.255.255.255#bgp 100 peer 3.3.3.3 as-number 100 peer 3.3.3.3 connect-interface LoopBack0 # ipv4-family unicast  undo synchronization  network 10.1.100.0 255.255.255.0  peer 3.3.3.3 enable#ospf 1 area 0.0.0.0  network 10.1.12.0 0.0.0.255  network 10.1.13.0 0.0.0.255  network 1.1.1.1 0.0.0.0#Return

1.4.2 R2的配置

#sysname R2#interface GigabitEthernet0/0/1 ip address 10.1.24.1 255.255.255.0#interface GigabitEthernet0/0/2 ip address 10.1.12.2 255.255.255.0#interface LoopBack0 ip address 2.2.2.2 255.255.255.255#bgp 100 peer 3.3.3.3 as-number 100 peer 3.3.3.3 connect-interface LoopBack0 # ipv4-family unicast  undo synchronization  peer 3.3.3.3 enable#ospf 1 area 0.0.0.0  network 10.1.12.0 0.0.0.255  network 10.1.24.0 0.0.0.255  network 2.2.2.2 0.0.0.0#Return

1.4.3 R3的配置

#sysname R3#bfd#interface GigabitEthernet0/0/1 ip address 10.1.35.1 255.255.255.0#interface GigabitEthernet0/0/2 ip address 10.1.13.2 255.255.255.0#interface LoopBack0 ip address 3.3.3.3 255.255.255.255#bfd vrrp bind peer-ip 10.1.35.2 interface GigabitEthernet0/0/1 source-ip 10.1.35.1 auto commit#bgp 100 peer 1.1.1.1 as-number 100 peer 1.1.1.1 connect-interface LoopBack0 peer 2.2.2.2 as-number 100 peer 2.2.2.2 connect-interface LoopBack0 peer 4.4.4.4 as-number 100 peer 4.4.4.4 connect-interface LoopBack0 peer 5.5.5.5 as-number 100 peer 5.5.5.5 connect-interface LoopBack0 peer 5.5.5.5 bfd enable # ipv4-family unicast  undo synchronization  peer 1.1.1.1 enable  peer 1.1.1.1 reflect-client  peer 2.2.2.2 enable  peer 2.2.2.2 reflect-client  peer 4.4.4.4 enable  peer 4.4.4.4 reflect-client  peer 5.5.5.5 enable  peer 5.5.5.5 reflect-client#ospf 1 area 0.0.0.0  network 10.1.13.0 0.0.0.255  network 10.1.35.0 0.0.0.255  network 3.3.3.3 0.0.0.0#Return

1.4.4 R4的配置

#sysname R4#interface GigabitEthernet0/0/1 ip address 10.1.200.1 255.255.255.0 vrrp vrid 1 virtual-ip 10.1.200.3#interface GigabitEthernet0/0/2 ip address 10.1.24.2 255.255.255.0#interface GigabitEthernet0/0/3 ip address 10.1.45.1 255.255.255.0#interface LoopBack0 ip address 4.4.4.4 255.255.255.255#bgp 100 peer 3.3.3.3 as-number 100 peer 3.3.3.3 connect-interface LoopBack0 # ipv4-family unicast  undo synchronization  network 10.1.200.0 255.255.255.0  peer 3.3.3.3 enable#ospf 1 area 0.0.0.0  network 10.1.24.0 0.0.0.255  network 10.1.45.0 0.0.0.255  network 4.4.4.4 0.0.0.0#Return

1.4.5 R5的配置

#sysname R5#bfd#interface GigabitEthernet0/0/1 ip address 10.1.200.2 255.255.255.0 vrrp vrid 1 virtual-ip 10.1.200.3 vrrp vrid 1 priority 120 vrrp vrid 1 track bfd-session session-name vrrp reduced 30#interface GigabitEthernet0/0/2 ip address 10.1.35.2 255.255.255.0#interface GigabitEthernet0/0/3 ip address 10.1.45.2 255.255.255.0#interface LoopBack0 ip address 5.5.5.5 255.255.255.255#bfd vrrp bind peer-ip 10.1.35.1 interface GigabitEthernet0/0/2 source-ip 10.1.35.2 auto commit#bgp 100 peer 3.3.3.3 as-number 100 peer 3.3.3.3 connect-interface LoopBack0 peer 3.3.3.3 bfd enable # ipv4-family unicast  undo synchronization  network 10.1.200.0 255.255.255.0  peer 3.3.3.3 enable#ospf 1 area 0.0.0.0  network 10.1.35.0 0.0.0.255  network 10.1.45.0 0.0.0.255  network 5.5.5.5 0.0.0.0#return
