m-lag

m-lag：跨机箱的链路聚合
peer-link作用：
1.m-lag协商
2.表项同步
不同厂商的设备也可以做m-lag，不同型号也可而已，但是配置更多，比较麻烦

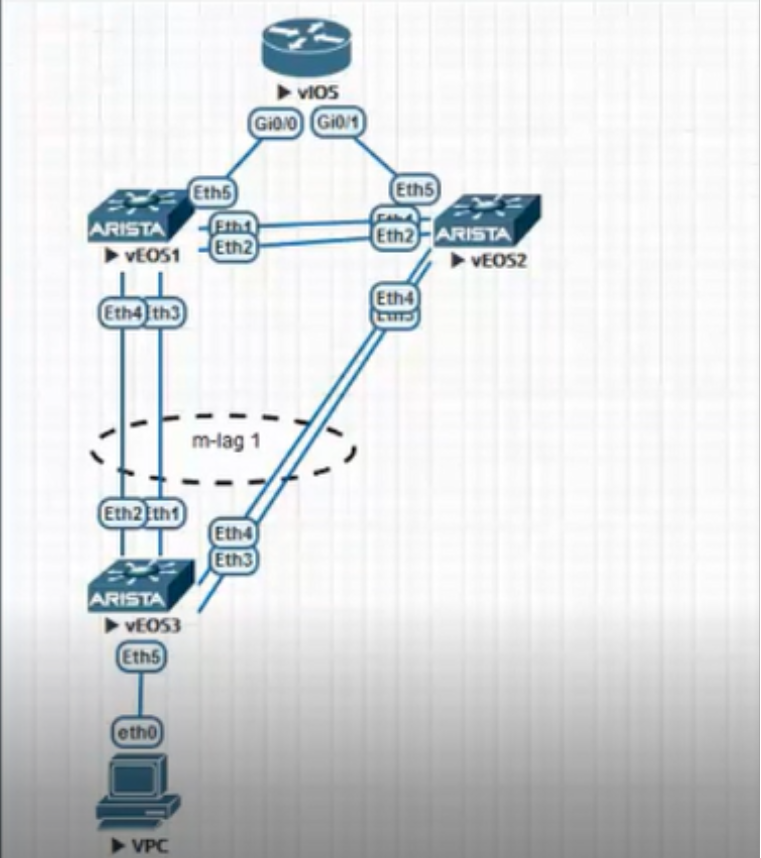

拓扑图：

m-lag配置：
zerotouch cancel 取消设备0配置上线
show interface status 查看接口状态

配置链路聚合口：
sw1:
interface ethernet 1-2
channel-group 1 mode active 将peer-link接口加入链路聚合组1（peer-link必须加入链路聚合组，peer-link只支持聚合协商）
interface port-channel1
switchport mode trunk 聚合端口模式改为trunk
switchport trunk group peertrunk 聚合端口加入trunk聚合组，组名peertrunk
sw2:
interface ethernet 1-2
channel-group 1 mode active 将peer-link接口加入链路聚合组1（peer-link必须加入链路聚合组，peer-link只支持聚合协商）
interface port-channel1
switchport mode trunk 聚合端口模式改为trunk
switchport trunk group peertrunk 聚合端口加入trunk聚合组，组名peertrunk

创建peer-link管理vlan并为vlan配置ip，关闭生成树：
sw1:
vlan 4094 创建vlan，用于配置ip为peer-link链路协商做准备
trunk group peertrunk 将vlan加入到trunk组peertrunk中
interface vlan 4094 为vlan 4094配置ip
ip address 172.16.1.1/24
no autostate
exit
no spanning-tree vlan-id 4094 禁用vlan 4094的生成树选举，以免阻塞接口
sw2:
vlan 4094 创建vlan，用于配置ip为peer-link链路协商做准备
trunk group peertrunk 将vlan加入到trunk组peertrunk中
interface vlan 4094 为vlan 4094配置ip
ip address 172.16.1.2/24
no autostate
exit
no spanning-tree vlan-id 4094 禁用vlan 4094的生成树选举，以免阻塞接口

配置peer-link协商：
sw1：
mlag configuration
domain-id galaxy 配置mlag域名
heartbeat-interval 3000 配置心跳包文间隔3000毫秒（3秒）（每隔3秒发一次报文检测对端状态）
local-interface vlan4094 用自己本地的vlan4094进行mlag协商
peer-address 172.16.1.2
peer-link port-channel1 协商peer-link链路为聚合port-channel1
reload-delay 150（默认配置）
sw2：
mlag configuration
domain-id galaxy 配置mlag域名
heartbeat-interval 3000 配置心跳包文间隔3000毫秒（3秒）（每隔3秒发一次报文检测对端状态）
local-interface vlan4094 用自己本地的vlan4094进行mlag协商
peer-address 172.16.1.1
peer-link port-channel1 协商peer-link链路为聚合port-channel1
reload-delay 150（默认配置）

配置m-lag：
sw1：
interface ethernet 3-4
channel-group 101 mode active 将接口3和4加入聚合组101
interface port-channel101
switchport mode trunk
mlag 1
sw2：
interface ethernet 3-4
channel-group 101 mode active 将接口3和4加入聚合组101（sw1和sw2接口号可以不同，但聚合组号必须相同）
interface port-channel101
switchport mode trunk
mlag 1

sw3：
interface ethernet 1-4
channel-group 101 mode active 将四个口链路聚合
interface port-channel101
switchport mode trunk

sw1：show mlag 查看mlag对等体同步以及状态信息
sw3：show port-channel summary 查看端口链路聚合信息
sw1：show port-channel summary 查看端口链路聚合信息（包含mlag的聚合端口，包括对等体的两条，一共四条）

关闭二层口功能，配置ip
sw1：
interface ethernet 5
no switchport 关闭二层口功能
ip address 192.168.1.1/24
sw2：
interface ethernet 5
no switchport 关闭二层口功能
ip address 192.168.2.1/24
ar:
interface g0/0
ip address 192.168.1.2/24
interface g0/2
ip address 192.168.2.2/24
interface loopback1
ip address 100.1.1.1 32

配置ospf路由：
sw1：
ospf 1
router-id 1.1.1.1
network 10.1.1.0 0.0.0.255 area 0
network 192.168.1.0 0.0.0.255 area 0
sw2：
ospf 1
router-id 2.2.2.2
network 10.1.1.0 0.0.0.255 area 0
network 192.168.2.0 0.0.0.255 area 0
show ip ospf neighbor
show ip route
sw1：ip routing

配置sw1/sw2业务vlan双活网关
sw1：vlan 10
interface vlan 10
ip address 10.1.1.1/24
mac address virtual-router

sw3：
vlan 10
interface ethernet 5
switchport access vlan 10
spanning-tree portfast

配置pc
pc：
ip 10.1.1.0 255.255.255.0 10.1.1.1
sw3：show port-channel load-balance 查看链路聚合负载分担
