eNSp中的MGRE实验详解 一看就会！第一步，给PC1,PC2,PC3配置ip第二步 ppp封装第三步：ACL第四步：在R1上，构建MGRE环境，R1为中心站点第五步，RIP第六步，验证

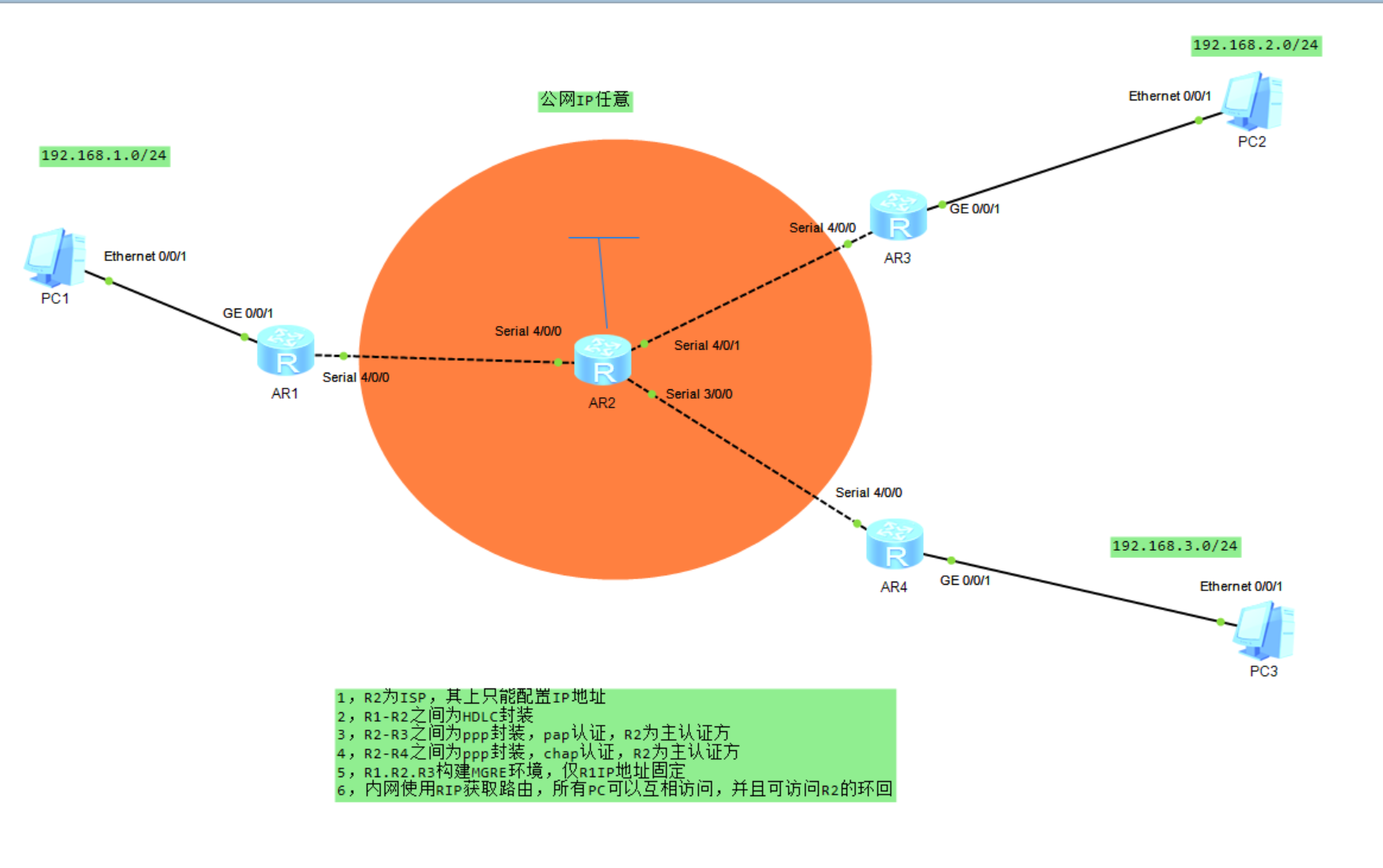

题目，如图

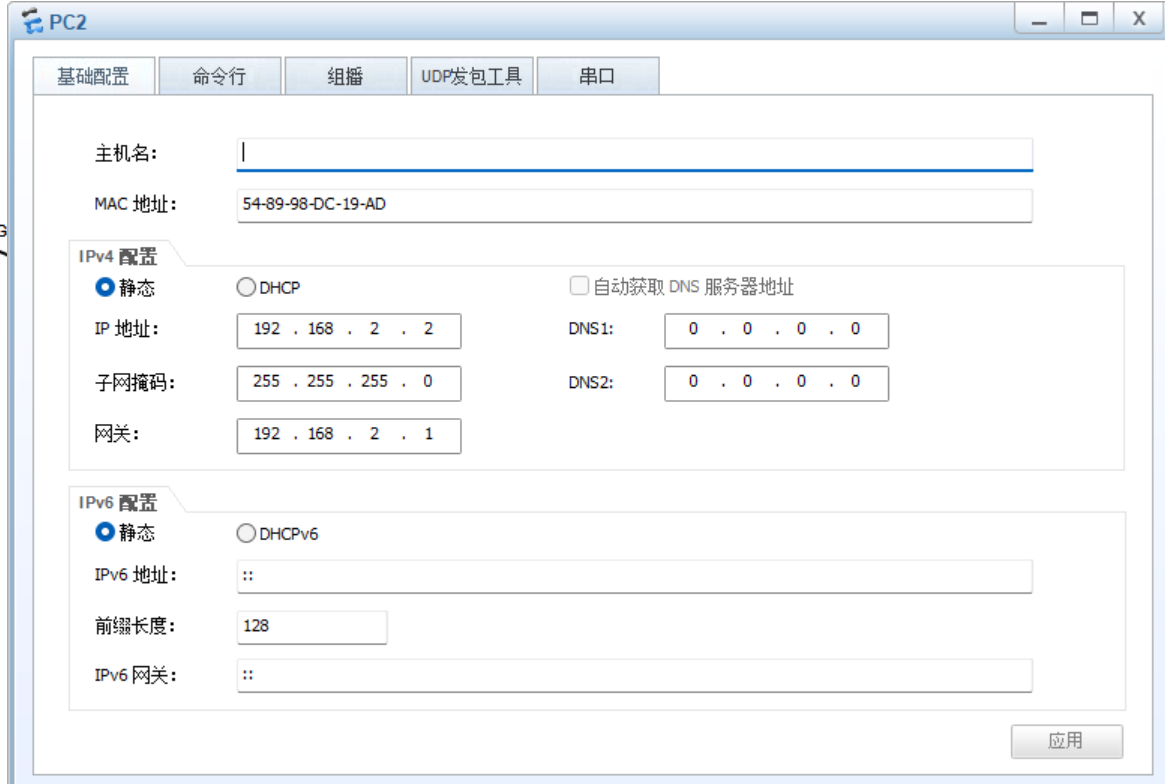

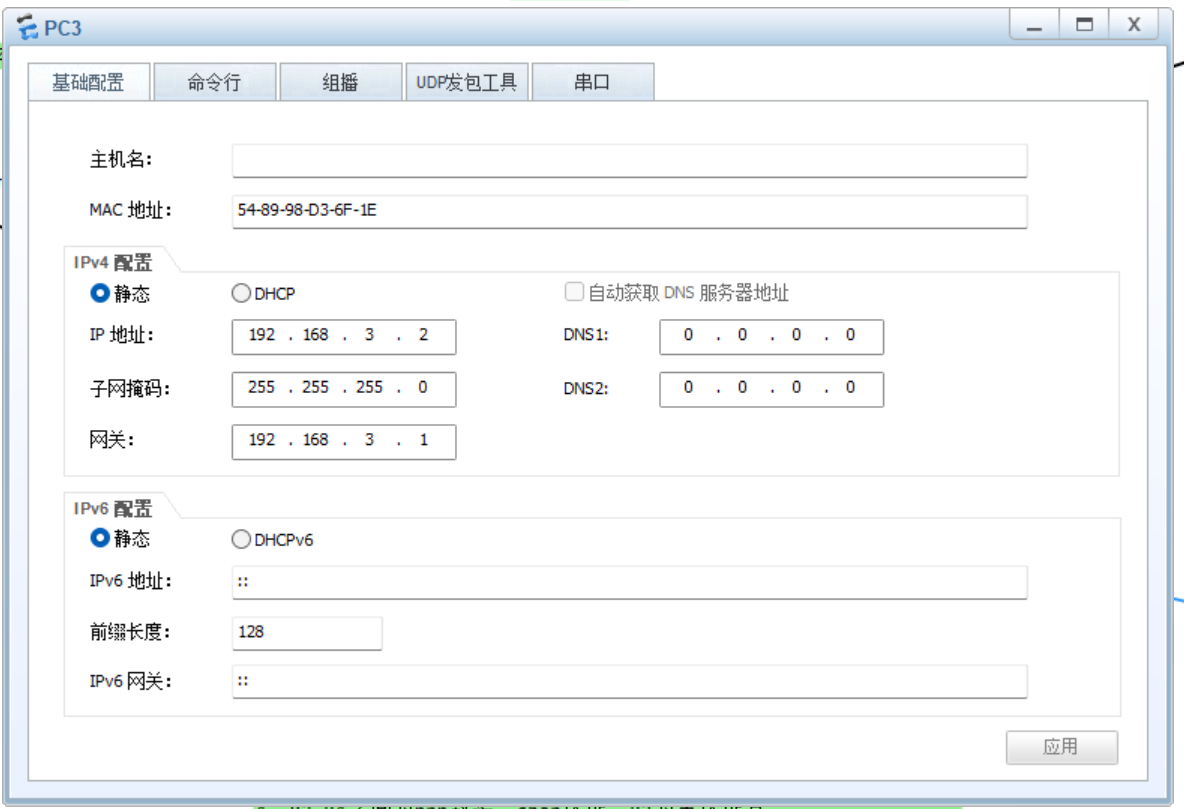

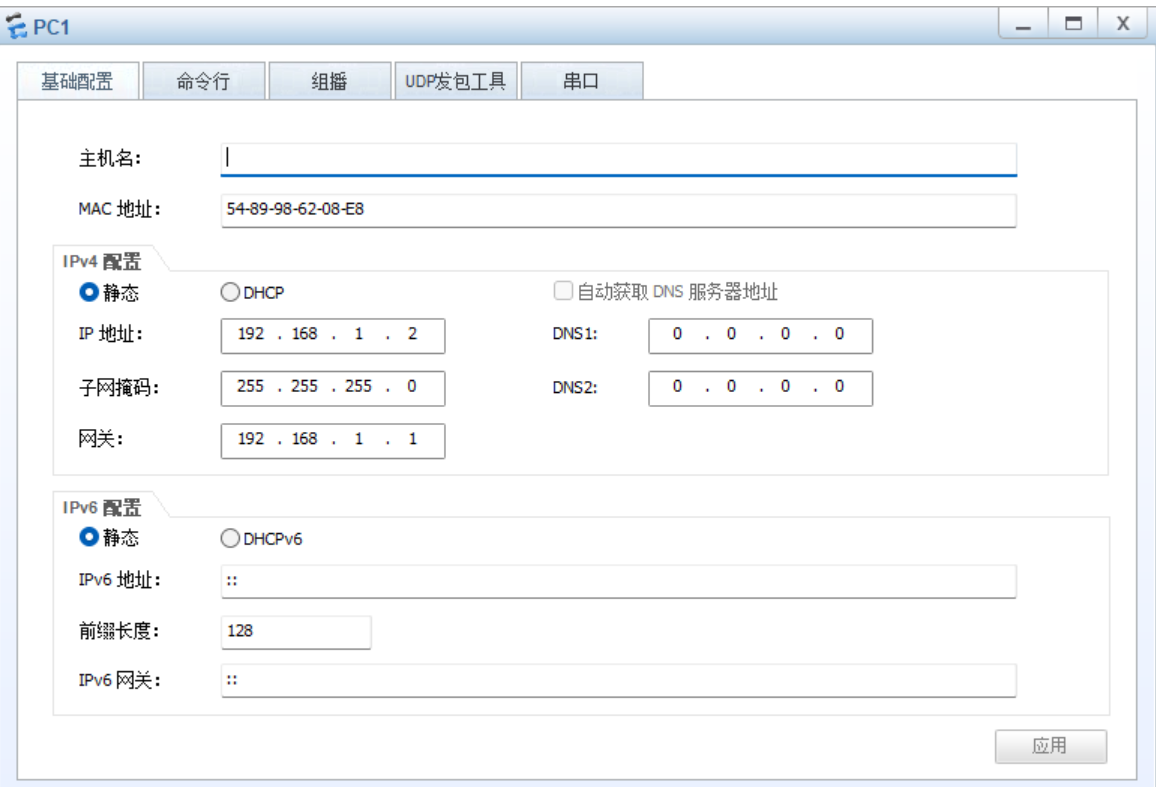

第一步，给PC1,PC2,PC3配置ip

然后给R1, ISP,R3 ,R4 接口配上ip

并在R1,R3连接接口上配置hdlc协议

R1:

[R1-GigabitEthernet0/0/1]ip address 192.168.1.1 24

[R1-Serial4/0/0]ip address 12.0.0.1 24

[R1-Serial4/0/0]link-protocol hdlc

ISP:

[ISP-Serial4/0/0]link-protocol hdlc

[ISP-Serial4/0/1]ip address 23.0.0.2 24

[ISP-Serial3/0/0]ip address 24.0.0.2 24

[ISP-LoopBack0]ip address 2.2.2.2 24

R3:

[R3-Serial4/0/0]IP address 23.0.0.1 24

[R3-GigabitEthernet0/0/1]ip address 192.168.2.1 24

R4:

[R4-Serial4/0/0]ip address 24.0.0.1 24

[R4-GigabitEthernet0/0/1]ip address 192.168.3.1 24

第二步 ppp封装

PAP认证

ISP:

[ISP]aaa

[ISP-aaa]local-user huawei password cipher huawei
[ISP-aaa]local-user huawei service-type ppp

[ISP-Serial4/0/1]ppp authentication-mode pap

[ISP-Serial3/0/0]ppp authentication-mode chap

R3:

[R3-Serial4/0/0]ppp pap local-user huawei password cipher huawei

[R3-Serial4/0/0]shutdown
[R3-Serial4/0/0]undo shutdown

CHAP认证

R4:

[R4-Serial4/0/0]ppp chap user huawei
[R4-Serial4/0/0]ppp chap password cipher huawei

[R4-Serial4/0/0]shutdown
[R4-Serial4/0/0]undo shutdown

第三步：ACL

R1：

[R1]ip route-static 0.0.0.0 0 12.0.0.2

[R1]acl 2000
[R1-acl-basic-2000]rule 1 permit source any

[R1-Serial4/0/0]nat outbound 2000

R3：

[R3]ip route-static 0.0.0.0 0 23.0.0.2

[R3]acl 2000
[R3-acl-basic-2000]rule 1 permit source any

[R3-Serial4/0/0]nat outbound 2000

R4:

[R4]ip route-static 0.0.0.0 0 24.0.0.2

[R4]acl 2000
[R4-acl-basic-2000]rule 1 permit source any

[R4-Serial4/0/0]nat outbound 2000

第四步：在R1上，构建MGRE环境，R1为中心站点

R1

[R1]interface Tunnel 0/0/0

[R1-Tunnel0/0/0]ip address 10.1.1.1 24

[R1-Tunnel0/0/0]tunnel-protocol gre  p2mp

[R1-Tunnel0/0/0]source 12.0.0.1

[R1-Tunnel0/0/0]nhrp entry multicast dynamic

[R1-Tunnel0/0/0]nhrp network-id 100

R3

[R3]interface Tunnel 0/0/0

[R3-Tunnel0/0/0]ip address 10.1.1.2 24

[R3-Tunnel0/0/0]tunnel-protocol gre p2mp

[R3-Tunnel0/0/0]source s4/0/0

[R3-Tunnel0/0/0]nhrp entry 10.1.1.1 12.0.0.1 register

[R3-Tunnel0/0/0]nhrp network-id 100

R4

[R4]interface Tunnel 0/0/0

[R4-Tunnel0/0/0]ip address 10.1.1.3 24

[R4-Tunnel0/0/0]tunnel-protocol gre p2mp

[R4-Tunnel0/0/0]source s4/0/0

[R4-Tunnel0/0/0]nhrp entry 10.1.1.1 12.0.0.1 register

[R4-Tunnel0/0/0]nhrp network-id 100

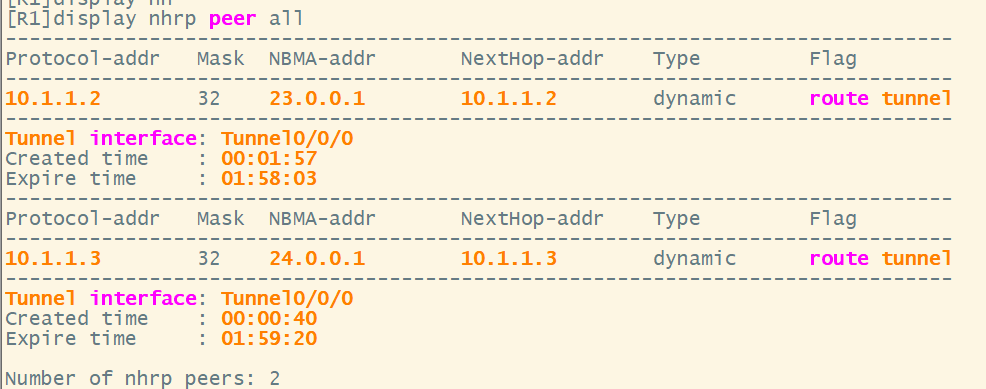

在R1上查看nhrp

可以看到获取成功

第五步，RIP

R1

[R1]rip 1

[R1-rip-1]version 2

[R1-rip-1]network 10.0.0.0
[R1-rip-1]network 192.168.1.0

R3

[R3]rip 1

[R3-rip-1]version 2

[R3-rip-1]network 10.0.0.0
[R3-rip-1]network 192.168.2.0

R4

[R4]rip 1

[R4-rip-1]version 2

[R4-rip-1]network 10.0.0.0
[R4-rip-1]network 192.168.3.0

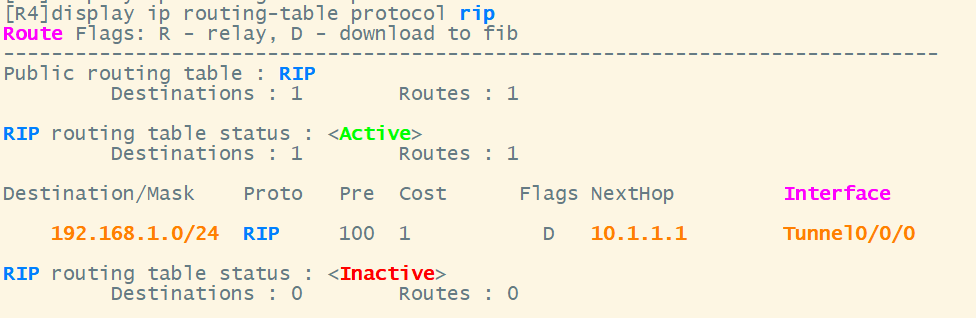

在R4上，查看RIP配置

可以看到只有一条，是因为触发了水平分割机制,所以我们要在R1的Tunnel口关闭水平分割机制

R1

[R1-Tunnel0/0/0]undo rip split-horizon

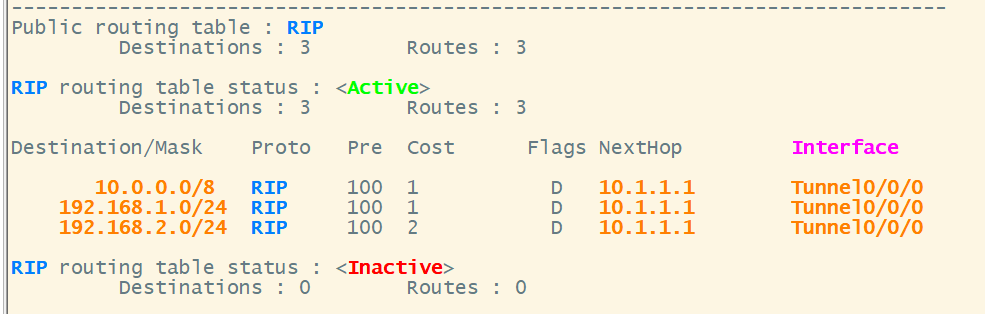

再到R4，上查看RIP配置

可以看到都获取到了

第六步，验证

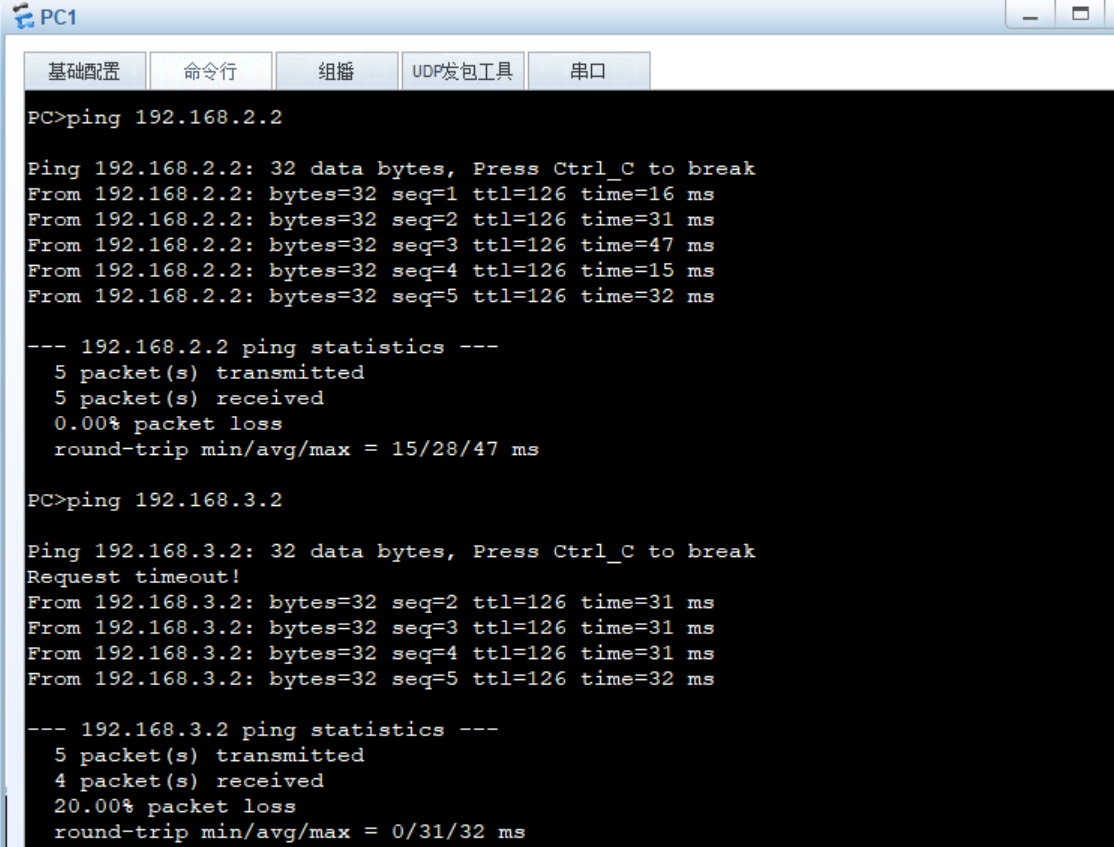

检查PC1 ping P2 ,PC3

PC2 Ping PC1,PC3

PC3 Ping PC1,PC2

实验成功！
