Tensorflow 卷积神经网络

    我们在获得一张图片后，需要对它进行处理。在实际应用中，会先对原始图像进行特征提取，把提取到的特征喂给全连接网络，再让全连接网络计算出分类评估值。

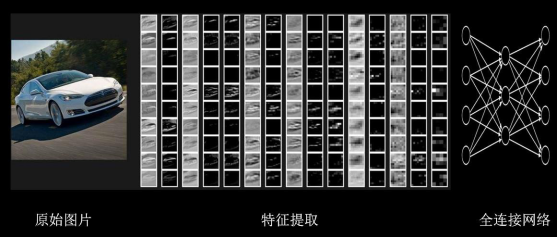

例：先将此图进行多次特征提取，再把提取后的计算机可读特征给全连接网络。

卷积 Convolutional

卷积是一种有效提取图片特征的方法。一般用一个正方形卷积核，遍历图片上的每一个像素点。图片与卷积核重合区域内相对应的每一个像素值乘卷积核内相对应点的权重，然后求和，再加上偏置后，最后得到输出图片中的一个像素值。

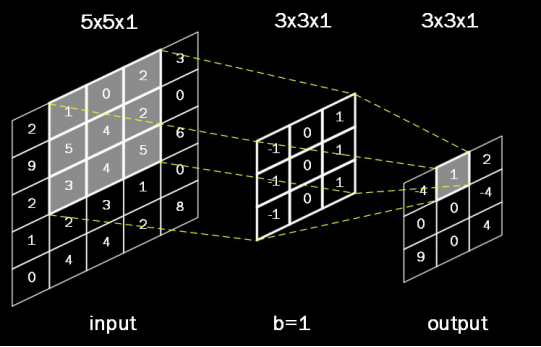

例：上面是 5x5x1 的灰度图片，1 表示单通道，5x5 表示分辨率，共有 5 行 5

列个灰度值。若用一个 3x3x1 的卷积核对此 5x5x1 的灰度图片进行卷积，偏置项

b=1，则求卷积的计算是：(-1)x1+0x0+1x2+(-1)x5+0x4+1x2+(-1)x3+0x4+1x5+1=1（注意不要忘记加偏置 1）。最后输出的是3x3x1 的图片。

全零填充 Padding

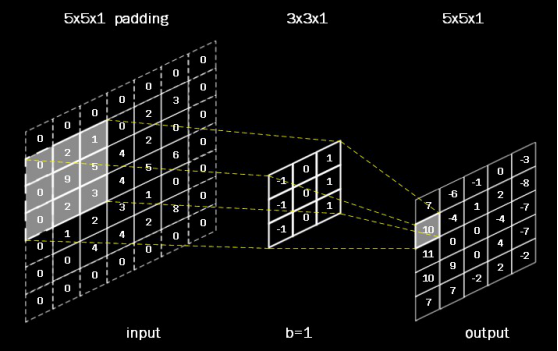

例：在前面 5x5x1 的图片周围进行全零填充，可使输出图片仍保持 5x5x1 的维度。这个全零填充的过程叫做 padding。  有时会在输入图片周围进行全零填充，这样可以保证输出图片的尺寸和输入图片一致。

例：输入是 7×7，滤波器是 3×3，步长为 1，填充为 0，那么就能得到一个 5×5

的输出。如果步长为 2，输出就是 3×3。如果用全零填充，也就是padding=SAME。如果不用全零填充，也就是 padding=VALID。

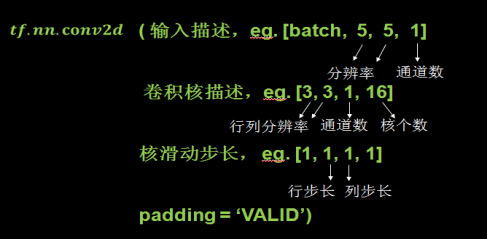

Tensorflow 给出的计算卷积的函数

函数中要给出四个信息：对输入图片的描述、对卷积核的描述、对卷积核

滑动步长的描述以及是否使用 padding。

1. 对输入图片的描述：用 batch 给出一次输入多少张图片，每张图片的分辨率大小，比如 5 行 5 列，以及这些图片包含几个通道的信息，如果是灰度图

则为单通道，参数写 1，如果是彩色图则为红绿蓝三通道，参数写 3。

对卷积核的描述：要给出卷积核的行分辨率和列分辨率、通道数以及用了几个卷积核。比如上图描述，表示卷积核行列分辨率分别为 3 行和 3 列，且是

1 通道的，一共有 16 个这样的卷积核，卷积核的通道数是由输入图片的通道数决定的，卷积核的通道数等于输入图片的通道数，所以卷积核的通道数也是 1。一共有 16 个这样的卷积核，说明卷积操作后输出图片的深度是 16，也就是输出为 16 通道。

1. 对卷积核滑动步长的描述：上图第二个参数表示横向滑动步长，第三个

参数表示纵向滑动步长。第一个 1 和最后一个 1 这里固定的。这句表示横向纵向

都以 1 为步长。

1. 是否使用padding：用的是VALID。注意这里是以字符串的形式给出VALID。
2. 对多通道的图片求卷积

多数情况下，输入的图片是 RGB 三个颜色组成的彩色图，输入的图片包含了红、绿、蓝三层数据，卷积核的深度应该等于输入图片的通道数，所以使用 3x3x3 的卷积核，最后一个 3 表示匹配输入图像的 3 个通道，这样这个卷积核有三层， 每层会随机生成 9 个待优化的参数，一共有 27 个待优化参数 w 和一个偏置 b。

对于彩色图，按层分解开，可以直观表示为上面这张图，三个颜色分量：红

色分量、绿色分量和蓝色分量。

卷积计算方法和单层卷积核相似，卷积核为了匹配红绿蓝三个颜色，把三层

的卷积核套在三层的彩色图片上，重合的 27 个像素进行对应点的乘加运算，最后的结果再加上偏置项 b，求得输出图片中的一个值。

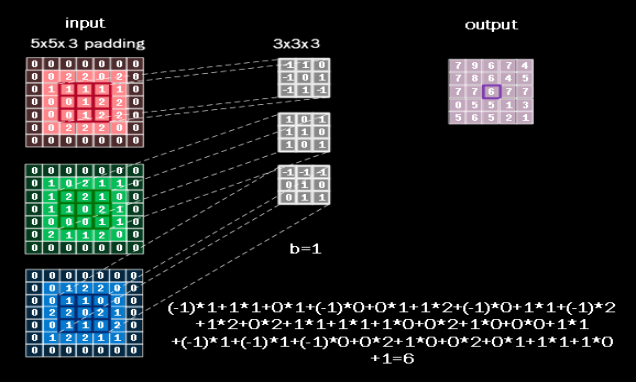

这个 5x5x3 的输入图片加了全零填充，使用 3x3x3 的卷积核，所有 27 个点与对应的待优化参数相乘，乘积求和再加上偏置 b 得到输出图片中的一个值 6。

针对上面这幅彩色图片，用 conv2d 函数实现可以表示为：

一次输入 batch 张图片，输入图片的分辨率是 5x5，是 3 通道的，卷积核是

3x3x3，一共有 16 个卷积核，这样输出的深度就是 16，核滑动横向步长是 1，纵向步长也是 1，padding 选择 same，保证输出是 5x5 分辨率。由于一共用了 16个卷积核，所以输出图片是 5x5x16。

池化 Pooling

池化用于减少特征数量，最大池化可以提取图片纹理，均值池化可以保留背景特征

Tensorflow 给出了计算池化的函数。最大池化用 tf.nn.max_pool 函数，平均池化用 tf.nn.avg_pool 函数。

函数中要给出四个信息，对输入的描述、对池化核的描述、对池化核滑动步

长的描述和是否使用 padding

1）对输入的描述：给出一次输入 batch 张图片、行列分辨率、输入通道的个

数。

2）对池化核的描述：只描述行分辨率和列分辨率，第一个和最后一个参数

固定是 1。

3）对池化核滑动步长的描述：只描述横向滑动步长和纵向滑动步长，第一

个和最后一个参数固定是 1。

4）是否使用 padding：padding 可以是使用零填充 SAME 或者不使用零填充VALID。

舍弃 Dropout

在神经网络训练过程中，为了减少过多参数常使用 dropout 的方法，将一部

分神经元按照一定概率从神经网络中舍弃。这种舍弃是临时性的，仅在训练时舍弃一些神经元；在使用神经网络时，会把所有的神经元恢复到神经网络中。

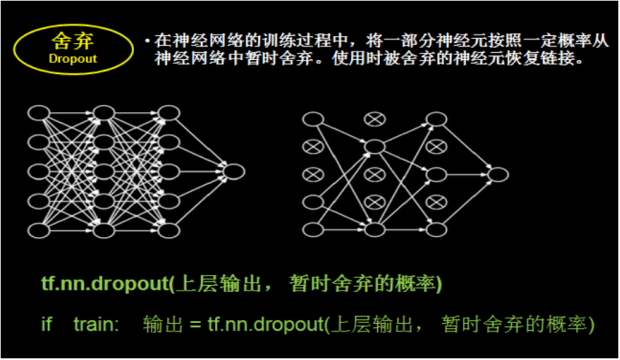

比如下 面这张图，在训练时一些神经元不参加神经网络计算了。Dropout 可以有效减少过拟合。

Tensorflow 提供的 dropout 的函数：用 tf.nn.dropout 函数。第一个参数链接

在实际应用中，常常在前向传播构建神经网络时使用 dropout 来减小过拟合上一层的输出，第二个参数给出神经元舍弃的概率。

加快模型的训练速度。

dropout 一般会放到全连接网络中。如果在训练参数的过程中，输出=tf.nn.dropout（上层输出，暂时舍弃神经元的概率），这样就有指定概率的神经元被随机置零，置零的神经元不参加当前轮的参数优化。

卷积 NN：借助卷积核（kernel）提取特征后，送入全连接网络。

卷积神经网络可以认为由两部分组成，一部分是对输入图片进行特征提取，

另一部分就是全连接网络，只不过喂入全连接网络的不再是原始图片，而是经过若干次卷积、激活和池化后的特征信息。

卷积神经网络从诞生到现在，已经出现了许多经典网络结构，比如 Lenet-5、Alenet、VGGNet、GoogleNet 和 ResNet 等。每一种网络结构都是以卷积、激活、池化、全连接这四种操作为基础进行扩展。

By Stone
