BIM工程信息管理系统搭建-系统功能需求

BIM工程信息管理系统功能需求

       该系统是真实存在项目，项目于2013年开始研发到2014年初完成，按照当时技术能力和国内BIM现状，现在BIM技术已比之前好多了，不管是建模、展示等。均提高了不少，本博客只是代表我个人意见及想法。

一、主要节点目标

2013.1.15—2013.2.15   数据模型的设计与开发、三维交底模块

2013.2.16—2013.3.31   数据管理平台、文档管理、施工模拟、图纸查看、模型变更工具、仿真模拟、施工日志

2013.4.1—2013.4.30    进度管理、可视化集成监控、工程量统计及资源配置

2013.5.1—2013.5.30    系统集成模块、移动端开发

2013.6.1—2013.6.30    V1.0版本上线调试

2013.7.1—2013.12.31   调试完善

二、功能模块详细描述

1）BIM工程信息管理系统功能汇总

序号	分系统/模块	开发项目	交付物	成果标准描述
1	数据模型的设计与开发	桥梁三维施工模型优化处理	轻量化结构模型	模型轻量化转换
2		数据库的搭建，以及各类BIM信息表的设计	数据库系统，数据字典	数据库设计可支持新功能增加，维护性高
3		GIS、地质模型的搭建指导	地质模型	交付模板示例。
4	三维交底	视点管理、漫游路径设置、红线标注	软件模块	支持保存试点
5	工程量统计及资源配置	工程量统计及定额关联开发	软件模块	支持选定范围或制定里程量的材料属性统计，并关联定额计算人、机、物料量，导出表格
6	数据管理平台	用户管理模块（用户、组织、角色）的开发	软件模块，使用说明文档	灵活定义系统使用权限，定义用户角色与组织。
7		数据（文档）管理系统构建或开发	软件模块，维护手册、使用说明	可作为基础的BIM应用的数据平台，能良好的管理各类BIM数据,包含继承设计模型属性，附加属性添加、关联、查询、修改等功能。
8	文档管理	文档检索查询；文档上传添加、编辑、删除；文档版本控制	软件模块，使用说明文档	根据关键字检索文档，对文档进行添删改等操作，对同一文档进行版本控制，可查询更新、编辑前的文档
9	施工模拟	施工工序管理（第一阶段）	软件模块，使用说明	管理施工工序列表
10		图形界面（3D轻量化、BIM信息查询）应用的开发	软件模块，系统文档	支持生产工序的3D模拟和演进，并可查询相关的工程数据。
11		工序图片的自动生成与关联	软件模块，使用说明文档	生成并可导出工序、工艺步骤的图片
12	模型变更工具	单个模型变更、整体方案变更	软件模块，使用说明文档	可替换某个部件而不改变其它模型及关联信息或替换整个方案
13	图纸查看	图纸上传；图纸删除；图纸与模型关联	软件模块，使用说明文档	支持图纸和模型匹配，并双向调用
14	施工日志	施工日志填报	软件模块，使用说明文档	通过模板填写施工日志信息
15		施工日志管理系统集成	软件模块，使用说明文档	集成施工现场现有的施工日志管理系统
16		施工日志打印输出	软件模块，使用说明文档	将电子施工日志打印成纸质用于审批和备案
17	进度管理	计划管理	软件模块，系统文档	通过外部如Office Project等计划编制软件导入施工计划，关联3D模型数据，形成三维施工计划，并可查询工程数据
18		进度管理	软件模块，系统文档	基于计划通过采集施工日志反映施工进度，并进行对比展示，指导生产和决策，包含当前进度、历史仿真，并进行三维场景和关联工程数据查询
19	可视化集成监控	视频监控	软件模块，系统文档（含接口说明）	集成海康威视视频监控系统，根据GIS或3D界面监控点布置，查看监控点视频图像，支持视频墙功能

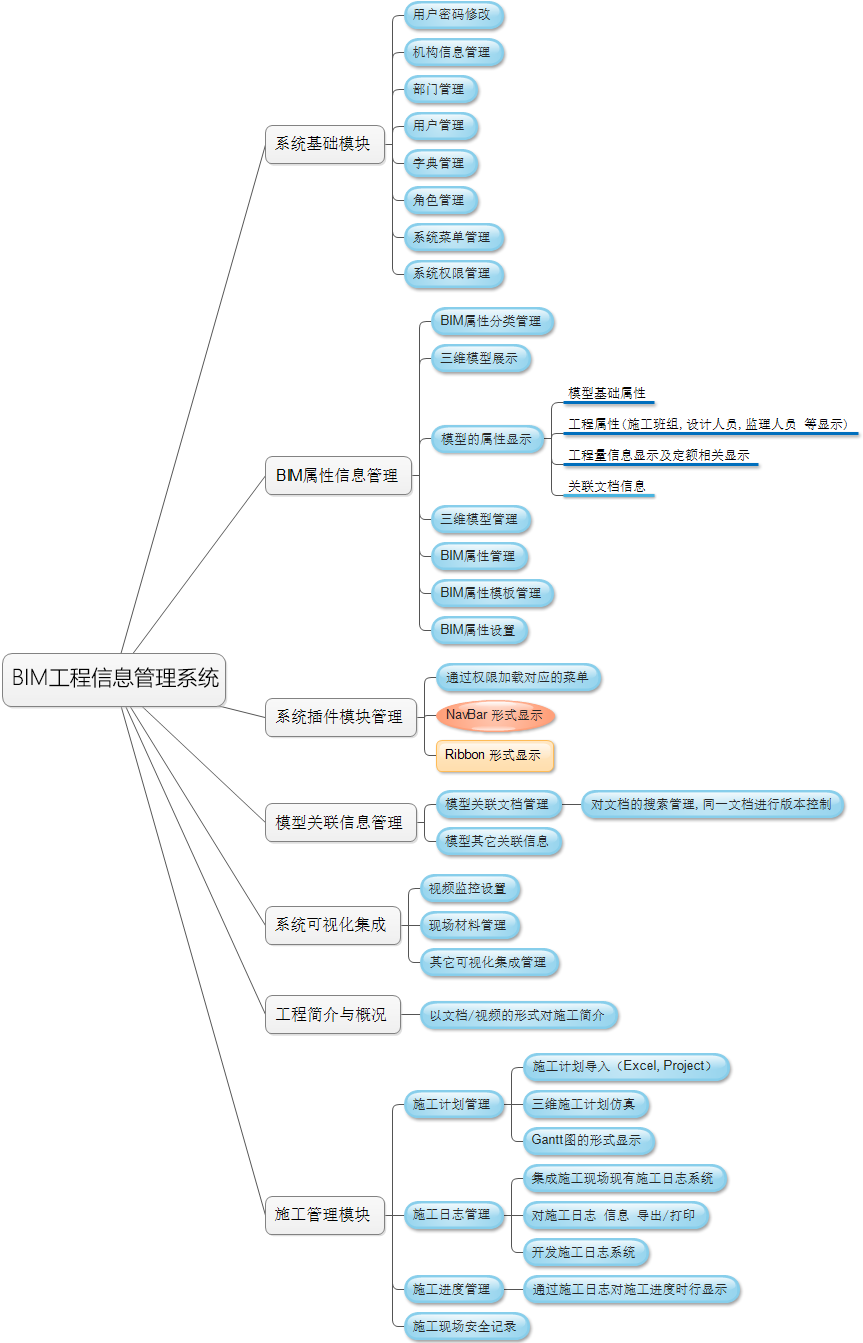

2）功能模块梳理
