STM32CUBEMX移植正点原子屏幕小记

STM32CUBEMX移植正点原子屏幕小记
原先使用正点原子的标准库最方便的是其DEMO内带了LCD屏幕的驱动，十分的方便，今天心血来潮记录一下CUBEMX的移植到过程。

一.搭建环境

1.STM32CUBEMX 6.2.1
2.IAR ARM 8.40
3.STM32F407探索者

二.电路图部分

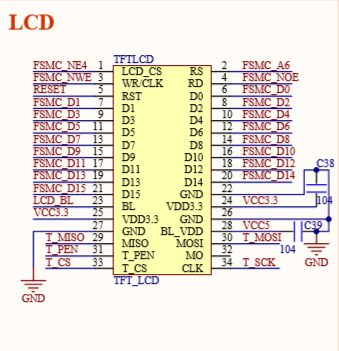

此为正点原子LCD的排口，如果遇见不同的排口请根据不同的情况综合调整
注意PB15为背光引脚

三.CUBEMX配置

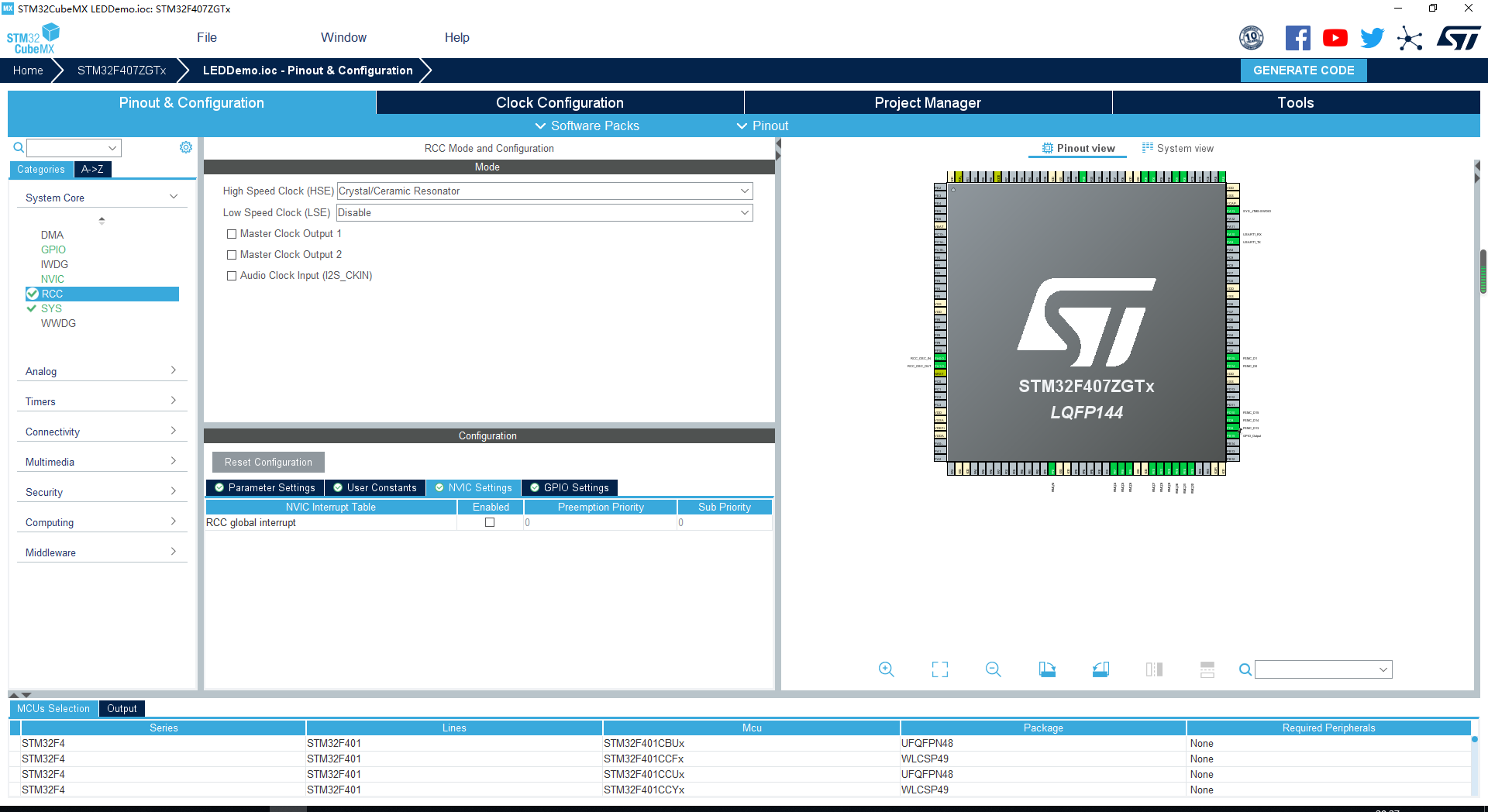

1.配置外置时钟

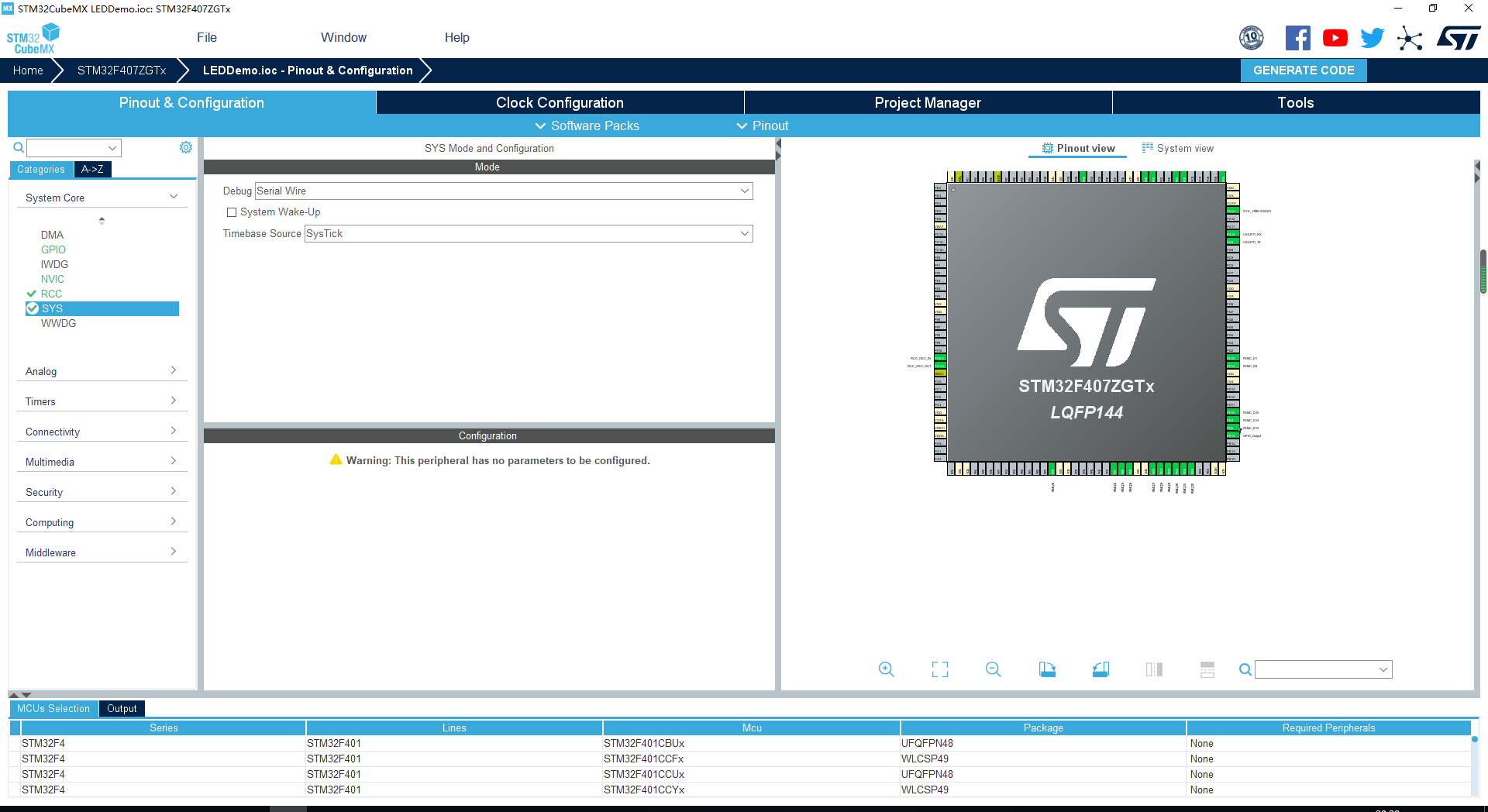

2.配置调试模式

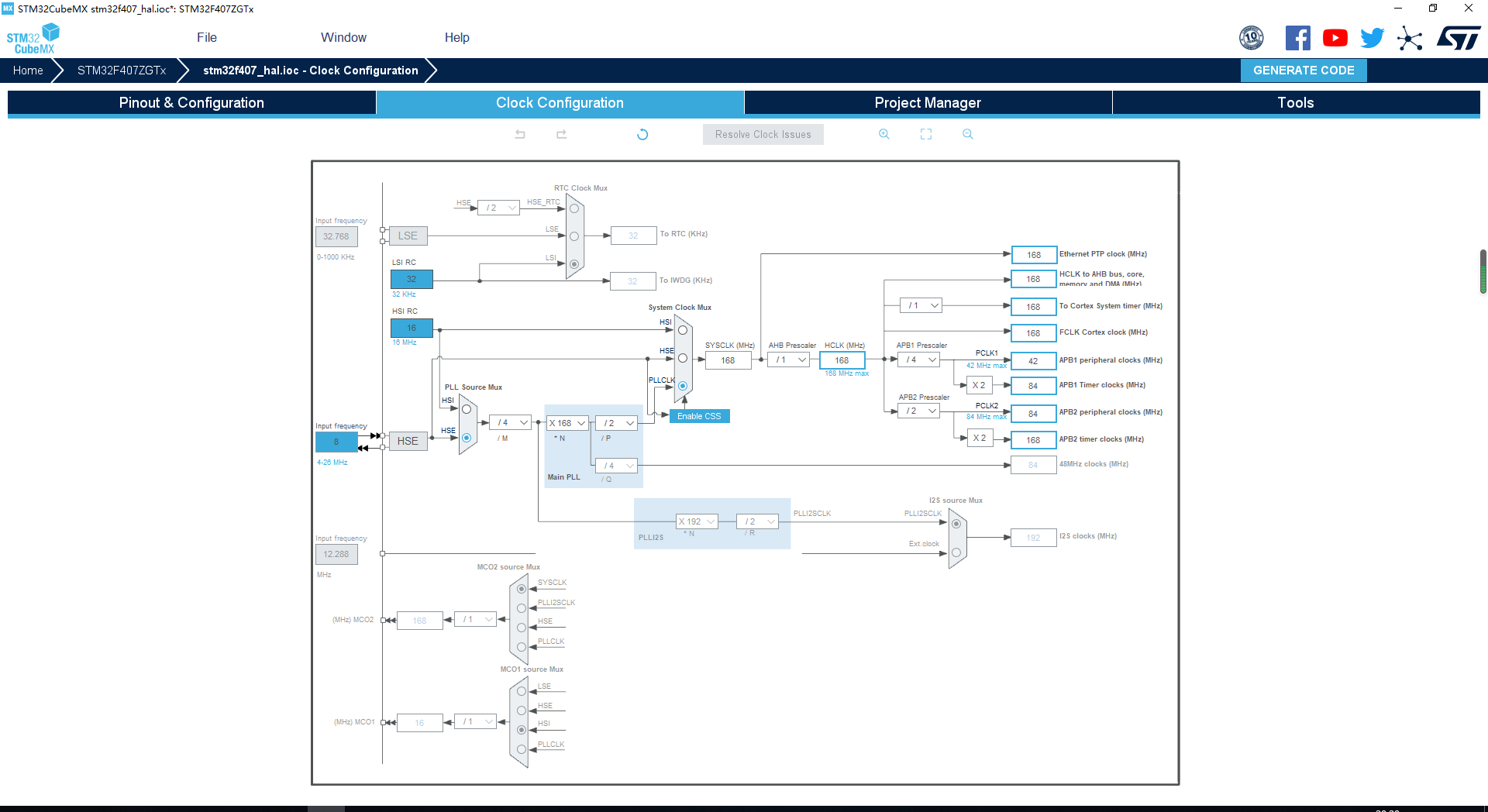

3.配置时钟树

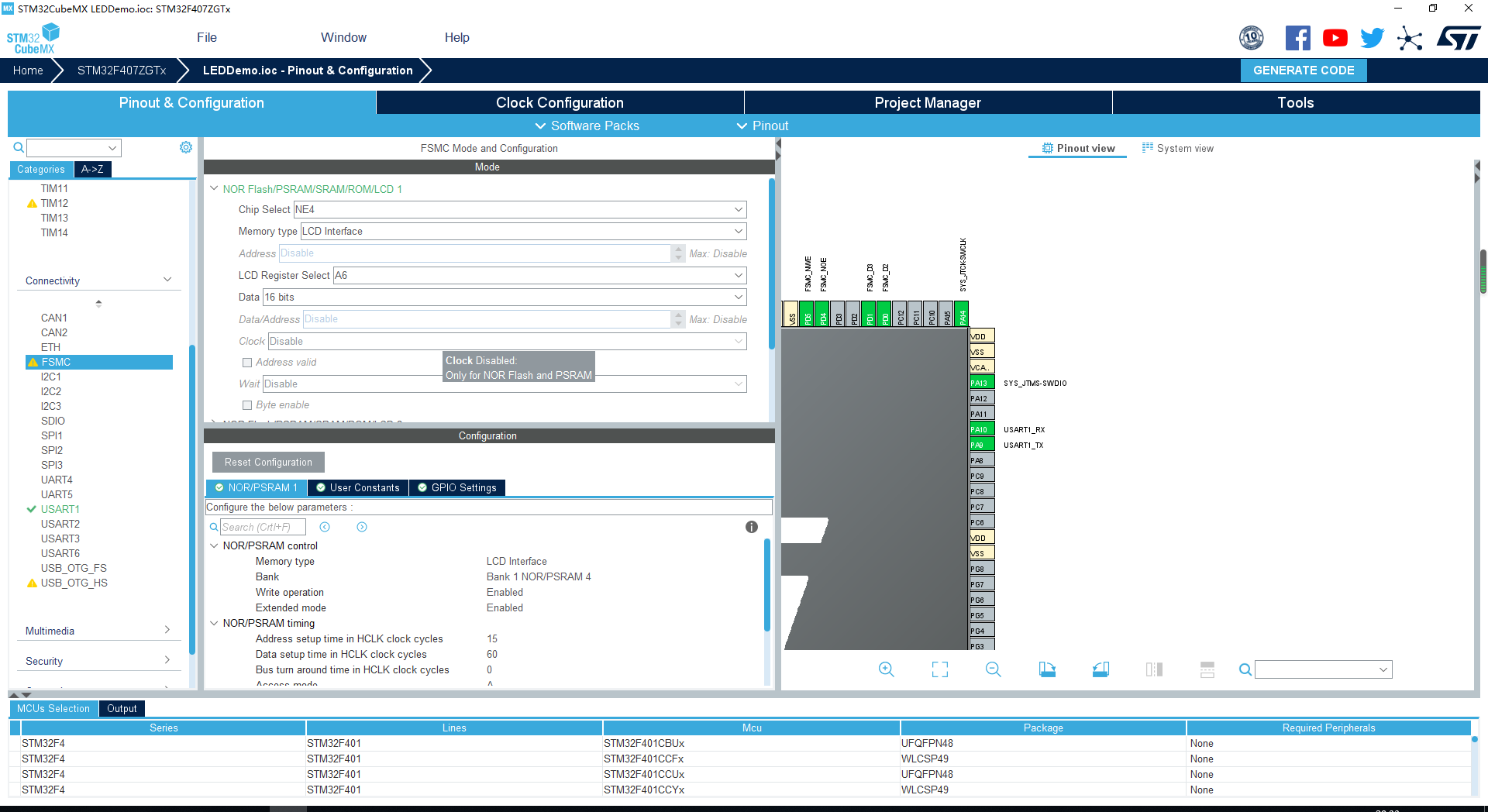

4.配置FSMC
根据电路图上显示的CS,RS配置相应的片选

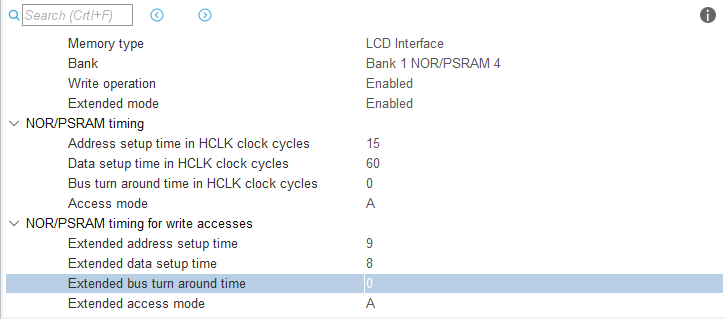

config配置

5.配置定时器用来形成微秒级别延时

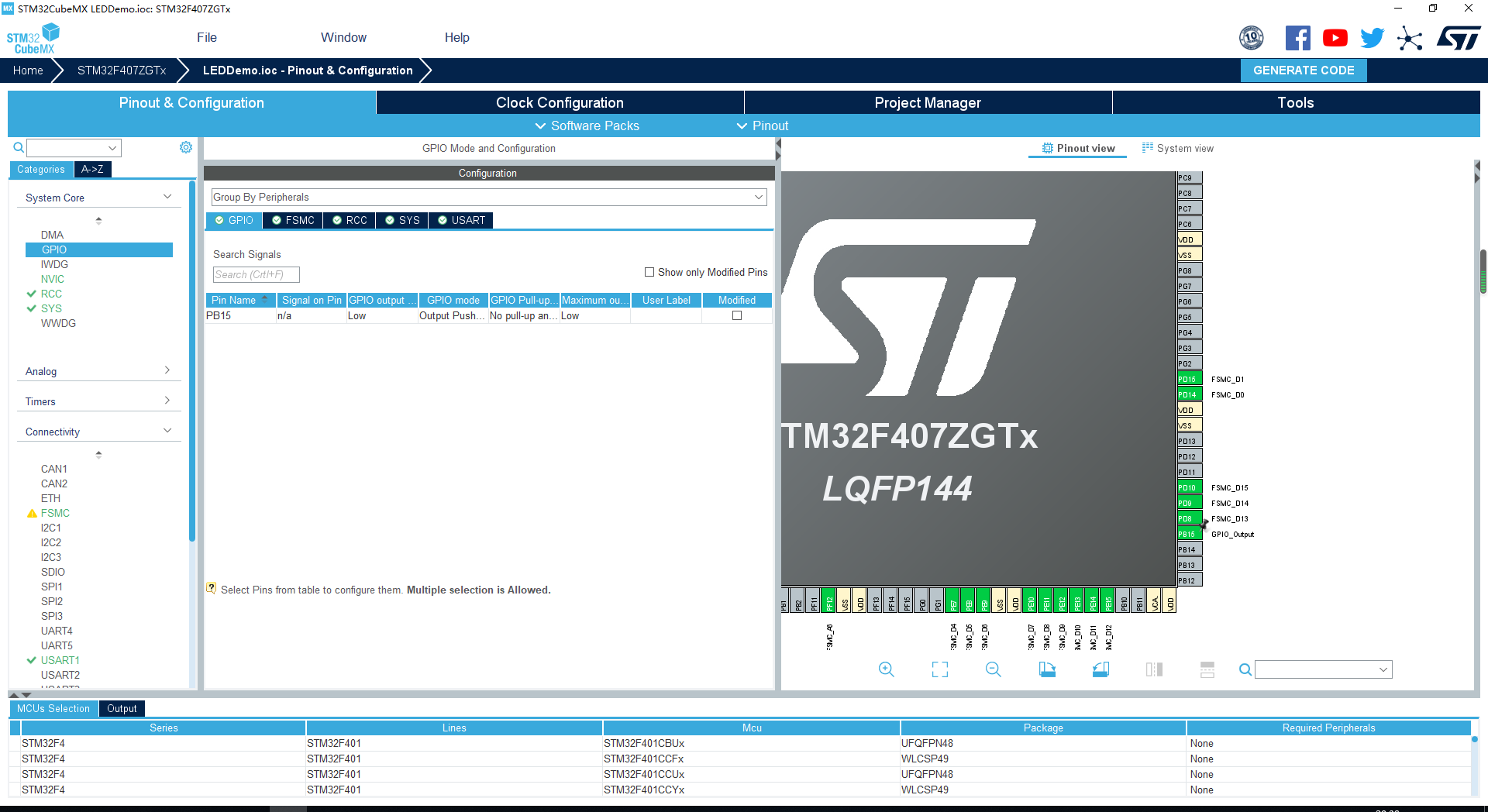

6.配置背光
由电路图已知背光的为PB15

7.生成工程

四.相关代码修改

1.微秒延时实现

void delay_us(uint16_t num)
{
    __HAL_TIM_SET_COUNTER(&htim3,0); // 将装载值计0
    HAL_TIM_Base_Start(&htim3); // 开始计数
    while (__HAL_TIM_GetCounter(&htim3) < num); //当装载值小于预设值时循环
    HAL_TIM_Base_Stop(&htim3); //结束延时
}

其余的LCD驱动我已经完成移植直接导入就可以了
我会把工程放在GITHUB在文末共享出来
欢迎访问

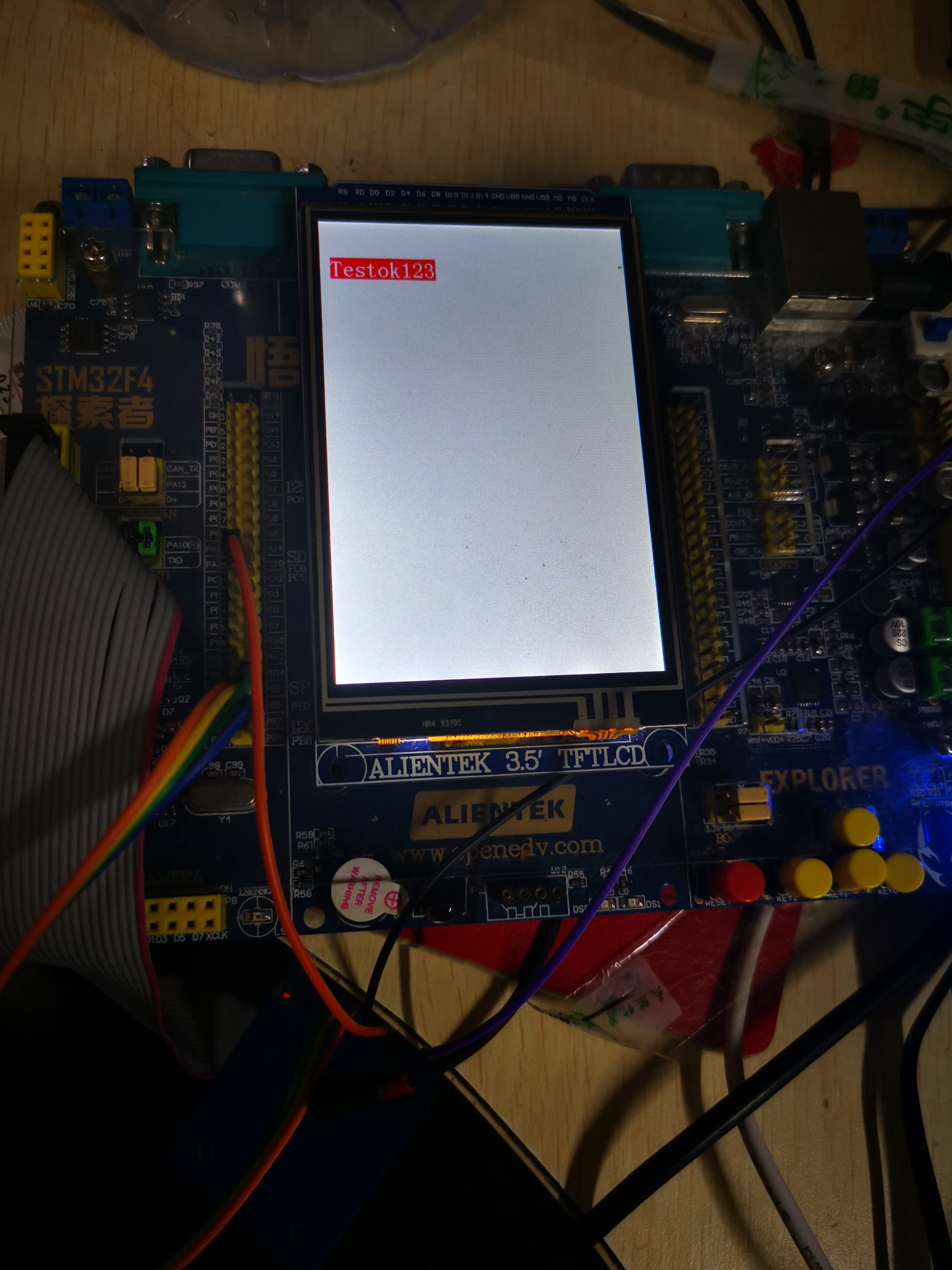

五.结果展示

完成！！！！
文末分享：
Github链接，点击这里
