概述

A55架构简介与主板赏析：

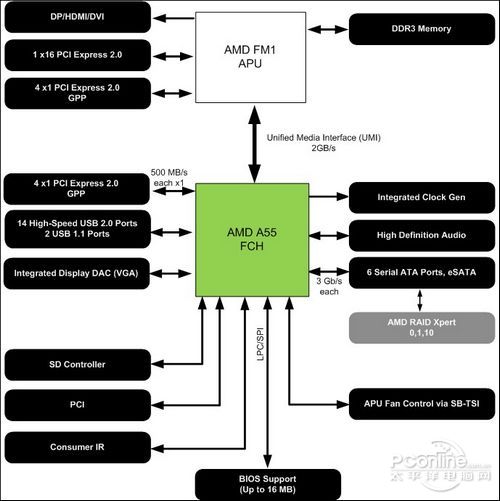

A55 FCH芯片架构

FCH芯片的角色大概相当于以往的南桥芯片，自身并没有整合显示核心，而是通过UMI接口(而不是HT总线)连接APU整合的显示核心进行输出。A55 FCH能提供4条芯片PCI-E 2.0通道、14个USB2.0接口、6个支持RAID 0/1/10的SATA2.0接口，并且支持最多4个高清音频，整合了时脉发生器、风扇控制、SD控制器、PCI控制器、消费红外等功能，非常符合HTPC应用的需要。

我们收到的A55主板是映泰生产的工程样板，型号为映泰 TA55MU3，下面我们一起来仔细看看这款主板。

映泰 TA55MU3是一款采用AMD A55 FCH芯片的Micro-ATX主板，采用映泰常用的黑红插槽配色风格，整体外观和A75并没有很大的区别，而且也配备USB3.0接口，不过这些接口是由第三方芯片提供的，我们只能从主板上的型号标识或磁盘接口等细节看出这款主板是A55主板而不是A75主板。
