1. 设计模式的目的

1. 代码复用性（功能相同的代码，不用多次编写）
2. 可读性（编程规范，便于其他程序员阅读和理解）
3. 可扩展性（当需要增加新的功能时，非常方便）
4. 可靠性（新增功能后，对原来的功能没有影响）
5. 使得程序呈现高内聚、低耦合的特性

2. 设计模式分类

3. UML类图

3.1 概念

用来表示类、接口以及它们之间的静态结构和关联关系。

3.2 前置知识（类的表示方式）

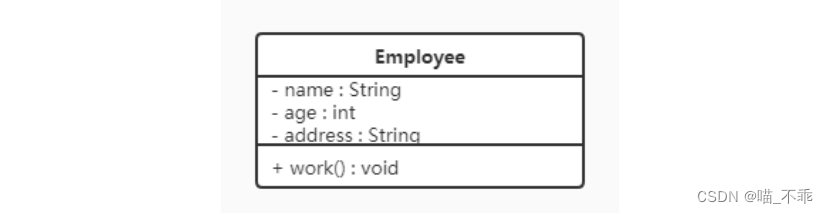

在UML类图中，类使用包含类名、属性(field) 和方法(method) 且带有分割线的矩形来表示，比如下图表示一个Employee类，它包name,age和address这3个属性，以及work()方法。

属性/方法名称前加的加号和减号表示了这个属性/方法的可见性，UML类图中表示可见性的符号有三种：
+：表示public
-：表示private
#：表示protected

属性的完整表示方式是： 可见性 名称 ：类型 [ = 缺省值]
方法的完整表示方式是： 可见性 名称(参数列表) [ ： 返回类型]

举个例子

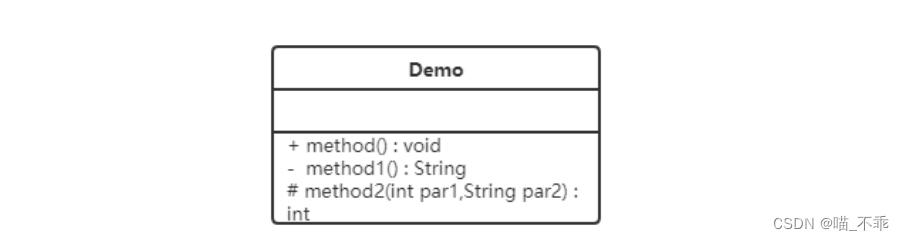

上图Demo类定义了三个方法：
method()方法：修饰符为public，没有参数，没有返回值。
method1()方法：修饰符为private，没有参数，返回值类型为String。
method2()方法：修饰符为protected，接收两个参数，第一个参数类型为int，第二个参数类型为String，返回值类型是int。

3.2 常见的类图

3.2.1 泛化关系（继承关系）

【泛化关系】是一种继承关系，表示子类继承父类的所有特征和行为。
【箭头指向】带三角箭头的实线，箭头指向父类。

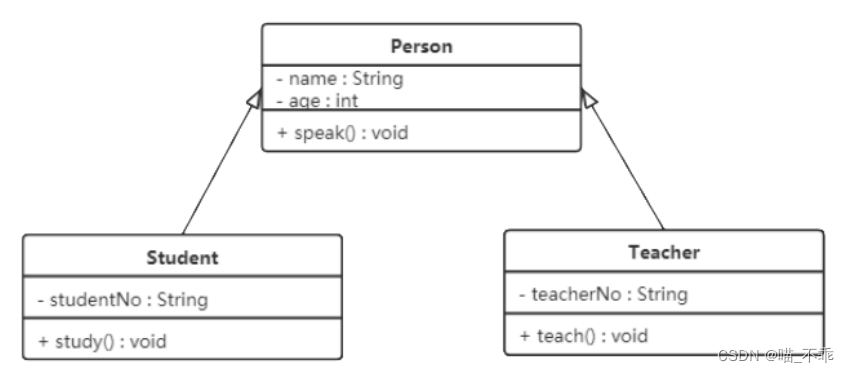

例如，Student 类和 Teacher 类都是 Person 类的子类，其类图如下图所示：

3.2.2 实现关系

【实现关系】是一种类与接口的关系，表示类是接口所有特征和行为的实现。
【箭头指向】带三角箭头的虚线，箭头指向接口。
例如，汽车和船实现了交通工具，其类图如图 9 所示。

3.2.3 组合关系

【组合关系】是一种整体与部分的关系。但部分不能离开整体而单独存在，组合关系是关联关系的一种，是比聚合关系还要强的关系。
【代码体现】成员变量
【箭头指向】带实心菱形和普通箭头的实线，实心菱形指向整体。

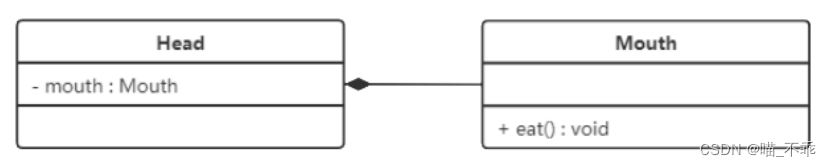

例如，头和嘴的关系，没有了头，嘴也就不存在了。在 UML 类图中，组合关系用带实心菱形的实线来表示，菱形指向整体。下图所示是头和嘴的关系图：

3.2.4 聚合关系

【聚合关系】是一种整体与部分的关系。且部分可以离开整体而单独存在。聚合关系是关联关系的一种，是强的关联关系；关联和聚合在语法上无法区分，必须考察具体的逻辑关系。
【代码体现】成员变量
【箭头指向】带空心菱形的实线，空心菱形指向整体。
例如，学校与老师的关系，学校包含老师，但如果学校停办了，老师依然存在。在 UML 类图中，聚合关系可以用带空心菱形的实线来表示，菱形指向整体。下图所示是大学和教师的关系图：

3.2.5 关联关系

【关联关系】对象之间的一种引用关系，它使得一个类知道另一个类的属性和方法。
【代码体现】成员变量
【分类】单向关联，双向关联

3.2.5.1 单向关联

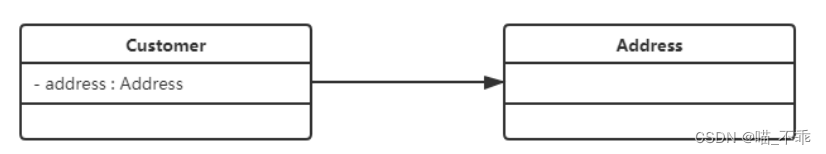

在UML类图中单向关联用一个带箭头的实线表示。上图表示每个顾客都有一个地址，这通过让Customer类持有一个类型为Address的成员变量类实现。

3.2.5.2 双向关联

双向关联就是双方各自持有对方类型的成员变量。

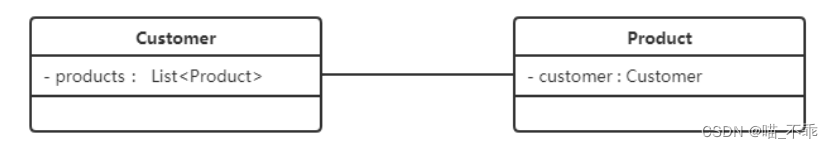

在UML类图中，双向关联用一个不带箭头的直线（或者双向箭头）表示。上图中在Customer类中维护一个List，表示一个顾客可以购买多个商品；在Product类中维护一个Customer类型的成员变量表示这个产品被哪个顾客所购买。

3.2.5.3 自关联

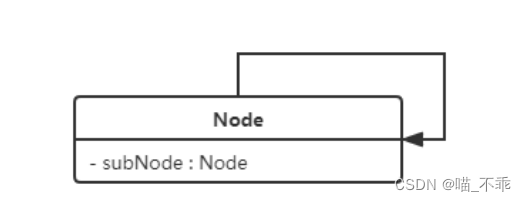

自关联在UML类图中用一个带有箭头且指向自身的线表示。上图的意思就是Node类包含类型为Node的成员变量，也就是“自己包含自己”。

3.2.6 依赖关系

【依赖关系】是一种使用关系，即一个类的实现需要另一个类的协助。它是对象之间耦合度最弱的一种关联方式，是临时性的关联。在代码中，某个类的方法通过局部变量、方法的参数或者对静态方法的调用来访问另一个类（被依赖类）中的某些方法来完成一些职责。
【箭头指向】带普通箭头的虚线，普通箭头指向被使用者。

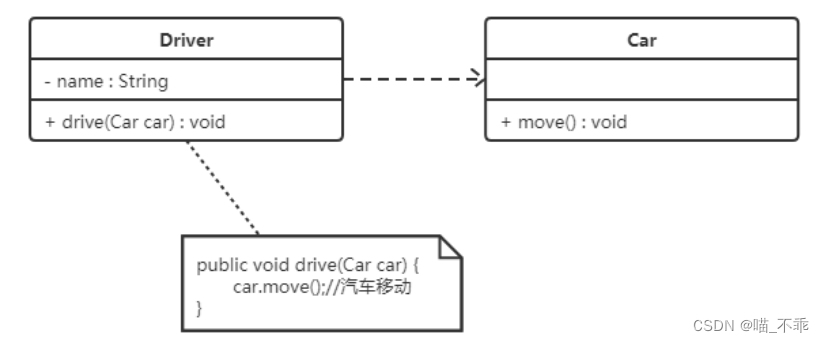

例如，下图所示是司机和汽车的关系图，司机驾驶汽车：

总结

对于继承、实现这两种关系没多少疑问，它们体现的是一种类和类、或者类与接口间的纵向关系。其他的四种关系体现的是类和类、或者类与接口间的引用、横向关系，是比较难区分的，有很多事物间的关系要想准确定位是很难的。前面也提到，这四种关系都是语义级别的，所以从代码层面并不能完全区分各种关系，但总的来说，后几种关系所表现的强弱程度依次为：组合>聚合>关联>依赖。

来源：https://www.bilibili.com/video/BV1Np4y1z7BU?p=21&spm_id_from=pageDriver&vd_source=b901ef0e9ed712b24882863596eab0ca
类图关系参考：https://aikysay.blog.csdn.net/article/details/125069834
