概述

'''

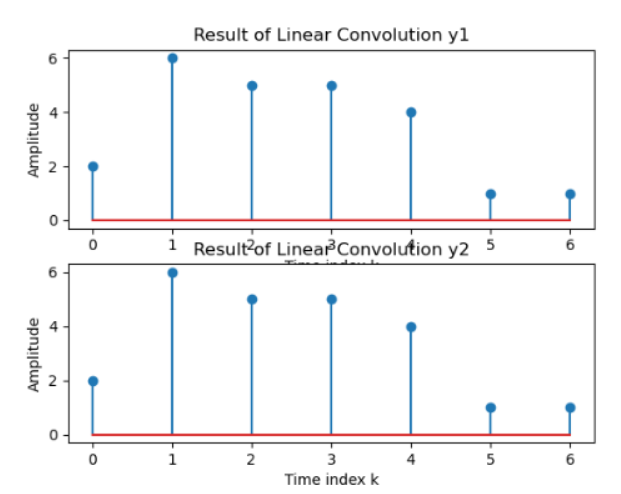

两种卷积计算方式对比：
1、调用库函数
2、先计算两者的傅里叶变换，再相乘，再求逆变换
'''

import matplotlib.pyplot as plt
from scipy import signal
import numpy as np

x = [1,2,0,1]
h = [2,2,1,1]

L = len(x) + len(h) - 1

XE = np.fft.fft(x, L)
HE = np.fft.fft(h, L)
tmp = XE*HE

y1 = np.fft.ifft(tmp)

k = []
for i in range(L):
    k.append(i)


plt.subplot(2,1,1)
plt.stem(k, y1)
plt.title('Result of Linear Convolution y1')
plt.xlabel('Time index k')
plt.ylabel('Amplitude')

y2 = np.convolve(x,h)

plt.subplot(2,1,2)
plt.stem(k, y2)
plt.title('Result of Linear Convolution y2')
plt.xlabel('Time index k')
plt.ylabel('Amplitude')


plt.show()


'''

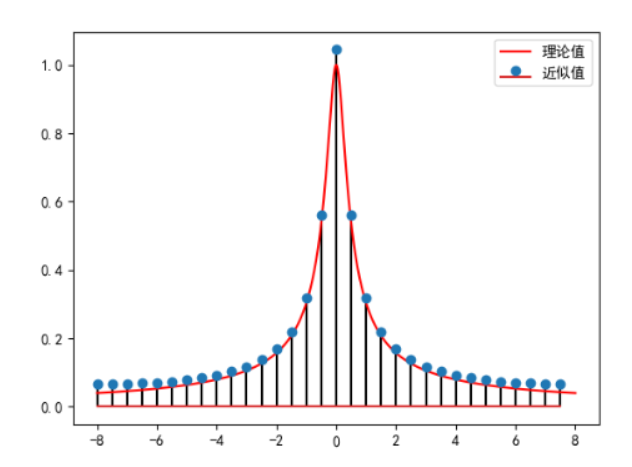

由DFT近似计算 x(t)=e^(-t)*u(t)的幅度频谱并与理论值比较
'''

import numpy as np
import matplotlib.pyplot as plt

#解决汉字显示问题
plt.rcParams['font.sans-serif']=['SimHei']
plt.rcParams['axes.unicode_minus'] = False

fs = 8
N = 32
T = 1/fs
ws = 2 * np.pi * fs
t = np.linspace(0,N-1, N) * T
x = T * np.exp(-t)
Xm = np.fft.fftshift(np.fft.fft(x))

w = -ws/2 + np.linspace(0, N-1, N) * ws / N
wt = np.linspace(-ws/2, ws/2, 1001)
Xw = 1/np.sqrt(1+wt*wt)

plt.plot(wt/np.pi, Xw, 'r')
plt.stem(w/np.pi, np.abs(Xm), 'k')
label = ['理论值','近似值']
plt.legend(label)
plt.show()


'''

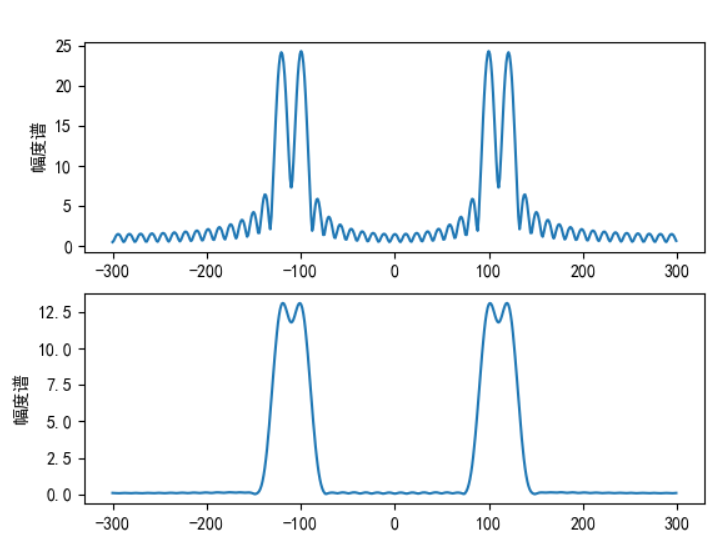

已知连续信号x(t) = cos(2*pi*f1*t)+cos(2*pi*f2*t), f1 = 100Hz, f2=120Hz,
若以抽样频率fsam = 600Hz进行采样，计算由DFT分析其频谱
'''

import numpy as np
import matplotlib.pyplot as plt

#解决汉字显示问题
plt.rcParams['font.sans-serif']=['SimHei']
plt.rcParams['axes.unicode_minus'] = False

N = 50
L = 512
f1 = 100
f2 = 120
fs = 600
T = 1/fs
ws = 2 * np.pi * fs
t = np.linspace(0, N-1,N)*T
x = np.cos(2*np.pi*f1*t) + np.cos(2*np.pi*f2*t)
X = np.fft.fftshift(np.fft.fft(x,L))
w = (-ws/2 + np.linspace(0,L-1,L) * ws / L) / (2*np.pi)
plt.subplot(2,1,1)
plt.plot(w, np.abs(X))
plt.ylabel("幅度谱")


N = 48
L = 512
f1 = 100
f2 = 120
fs = 600
T = 1/fs
ws = 2 * np.pi * fs
t = np.linspace(0, N-1, N)*T
x = np.cos(2*np.pi*f1*t) + np.cos(2*np.pi*f2*t)

wh = np.hamming(N)
x = x*wh

X = np.fft.fftshift(np.fft.fft(x,L))
w = (-ws/2 + np.linspace(0,L-1,L) * ws / L) / (2*np.pi)
plt.subplot(2,1,2)
plt.plot(w, np.abs(X))
plt.ylabel('幅度谱')
plt.show()
