SDN网络架构

SDN（面向网络架构）

SDN软件定义网络，核心技术是通过将网络设备控制平面与数据平面分离，从而实现网络流量的灵活控制

sdn控制器的三个主要角色：

分离数据平面和控制平面

集中式组网

sdn关键特征：

转控分离

网络可编程

开放接口

网络功能虚拟化（NFV面向设备形态）SDN的基础

采用虚拟化技术，将传统电信设备的软件与硬件那解耦

sdn网络架构的三层模型：

协同应用层，控制层（核心），转发层

转发层：

控制层：通过南向接口和转发层，通过北向接口和app协同应用层。（易瓶颈）

协同应用层，app部署应用

sdn面临的挑战

可靠性问题：

集中式组网，每个设备都是通过和控制层设备相连，控制层设备坏掉就垮了

可靠性的四哥主要问题：

控制服务器的故障（硬件冗余），线路故障（链路冗余），软件故障（软件冗余），异地故障

解决方案：

硬件问题：多部署几个控制层服务器，主备

软件问题：多部署

链路问题：多连线路

异地问题：异地建立控制器，一个地方发生灾害，另一个地方不会有损坏

sdn控制器架构性能需求：

时间指标：

空间指标：

开放能力：

开放标准，与厂商无关

可编程能力：控制平面和数据平面可以通过开放接口对他进行编程，通过中间件整合到控制器中，实现更多功能

sdm的优点：快速网络创新，简化网络，成本下降，速度提升，网络设备白牌化（通用），业务自动化

netperf命令

netperf：

     -H 目的主机

     -l 测试时间

     -t 测试的协议类型

     -s 按秒

     -p 端口

环境

准备两台ubuntu系统，一台客户机，一台服务器

hostnamectl set-hostname jpzserver && bash

hostnamectl set-hostname jpzclent && bash

安装

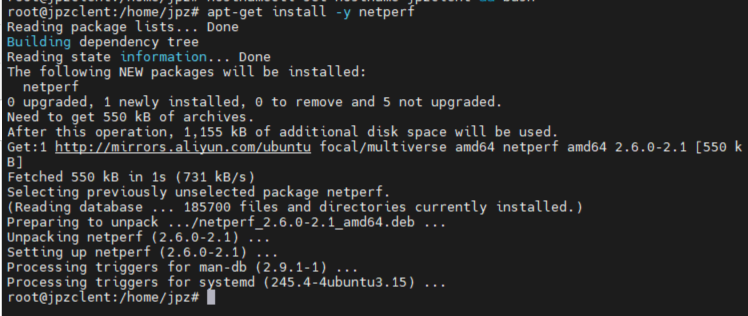

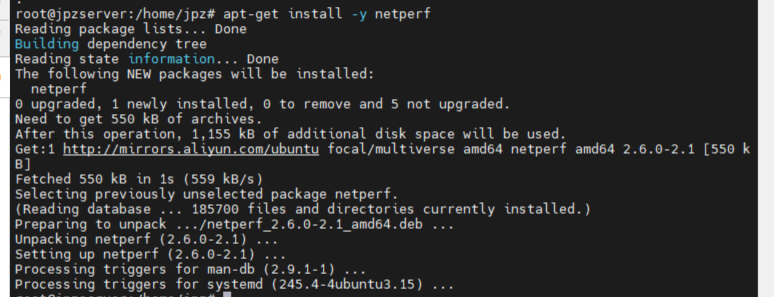

两台都安装netperf

apt-get install netperf -y

apt-get install -z netperf

服务器端开放防火墙端口

ufw allow 9999

ufw enable

测试

服务器端开始

netserver -p 9999

客户端访问

netperf -H 192.168.100.70 -p 9999 -- -m 1024

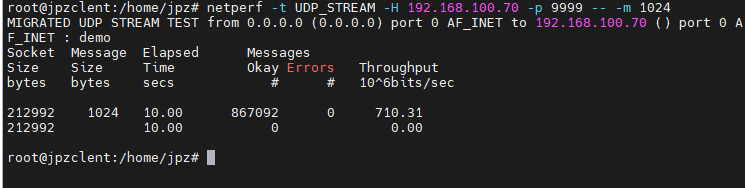

netperf -t UDP_STREAM -H 192.168.100.11 -p 9999 -- -m 1024

与iperf相比netperf可以指定具体协议，但是iperf显示的信息更为具体

scapy：

数据包生成器

安装

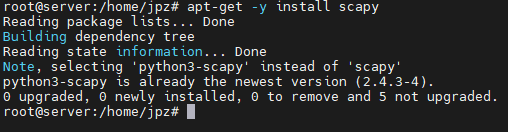

apt-get -y install scapy

进入

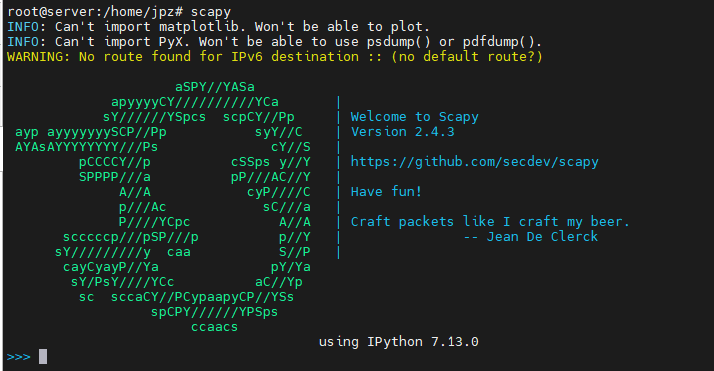

进入scapy命令行模式

scapy

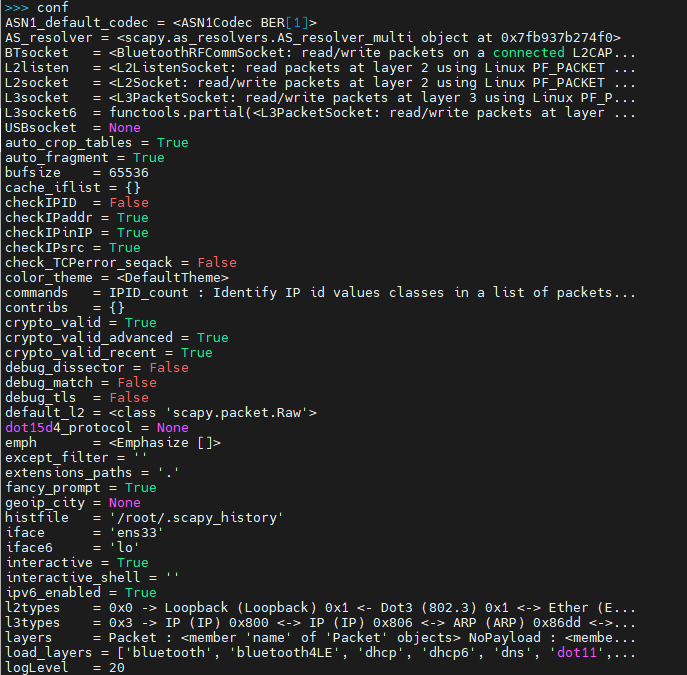

>>> conf              ##查看配置信息

>>> lsc()       ##查看交互命令

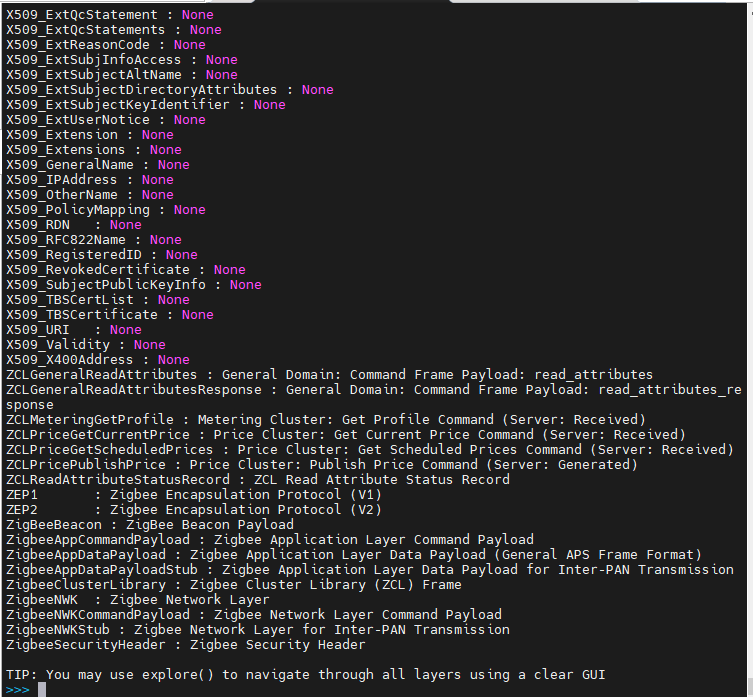

>>> ls()         ##支持的协议

>>> ls(UDP)  ##具体协议

>>> test_ip=IP(dst="192.168.100.11")              ##创建IP

>>> test_ip.dst

>>> test_ip .ttl             ##修改查看ttl值

64

>>> test_ip .ttl=128

>>> test_ip .ttl

128

>>> test_tcp=TCP()             ##修改查看TCP的Flag值

>>> test_tcp.flags

<Flag 2 (S)>

>>> test_tcp.flags="SA"

>>>test_tcp.flags

<Flag 18 (SA)>

>>>[p for p in test_ip/test_tcp]          ##显示数据包

>>> send(IP(dst="192.168.100.11",ttl=10)/ICMP())          ##发送数据包

.sent 1 packets.

>>>                            ##接受数据包
