概述

在做软件的时候，经常需要用到一些LOGO图片。如何从素材文档中提取出高分辨率、背景透明的LOGO是我一直关注的问题。对于素材文档是JPG、BMP等点阵格式的图片，那没有办法，只能老老实实地抠出来。不过很多LOGO图片，一般是PDF格式或EPS格式的文档的。假如这些文档中的LOGO是以矢量图的形式存在的话，就可以从这些文档中提取出任意分辨率的LOGO了。本文以ST的LOGO为例，说明提取的过程。

1. PDF文档里面的矢量图

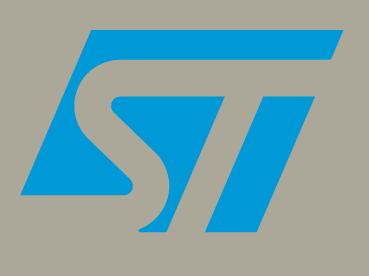

PDF文件很常用，很早就知道，PDF里面的文字一般是用矢量的方式保存的。直到最近，才发现原来PDF除了能贴点阵图之外，还可以存矢量图（比较孤陋寡闻，呵呵）。举例说明PDF里面的矢量图。下图是ST公司的某芯片手册PDF文档里面的LOGO放大到1200%的效果，依然平滑，没有锯齿。很明显，这个LOGO就是矢量图。

2. EPS文档

以前没有怎么接触过EPS文档。前一阵提取一个LOGO，同时有PDF和EPS两种格式，但是EPS格式的文档用Photoshop却死活打不开。于是没有管它。后来google了一下，大致了解了一下EPS文档格式：

eps 文件是封装的PostScript（Encapsulated PostScript）格式。PostScript语言是Adobe 公司设计用于向任何支持PostScript语言的打印机打印文件的页面描述语言。除了它是被优化用于纸张上打印文字和图像之外，它像Basjc 语言、C语言或任何其它编程语言一样。当你在 PostScript打印机上工作并告诉文字处理器（或任何其它的应用程序）打印页面时，计算机就会用PostScript语言编写一个程序描述该页面，并将这个程序传送给打印机。打印机实际上其中装有一台功能齐全的计算机和PostScript 语言解释器执行这个程序，将图形画在内存中的虚拟纸张上，然后将其打印到纸上。

直到今天才无意中发现，原来PDF文档可以导出为EPS格式，然后用Photoshop打开这个EPS文件，就可以获得任意分辨率的图片。下面介绍这个提取过程。

3. 提取过程详解

首先要说一下用到的辅助工具：PDF编辑器。因为一般PDF是以页面的形式存在的，如果直接导出到EPS文件，那么在用Photoshop打开EPS文件的时候，由于使用的分辨率很高，会占用大量内存。因此，需要用PDF编辑器把想要的LOGO复制出来，其余的“咔嚓”掉。我使用的PDF编辑器是Foxit PDF Editor，下面以此为例说明。

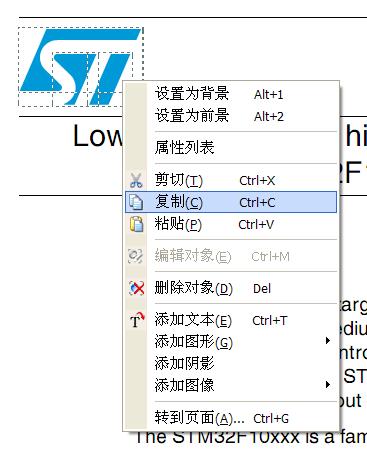

第一步：在Foxit PDF Editor中打开想要提取的PDF文件，选定矢量图，然后复制。

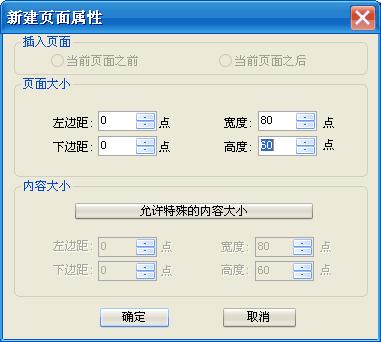

第二步：在Foxit PDF Editor中新建PDF文档，要注意文档页面尽量小，恰好装下这个图片就好了。这里选择宽80，高60。

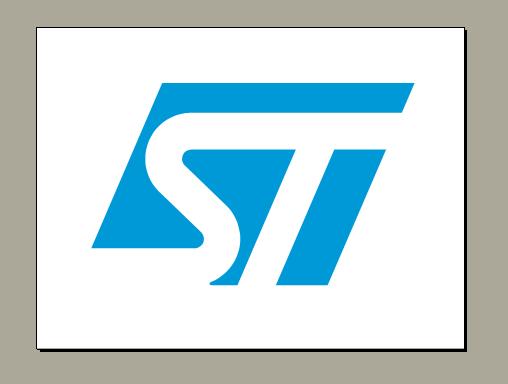

选择“粘贴”之后，图片就被复制到新建的PDF文档里面了。

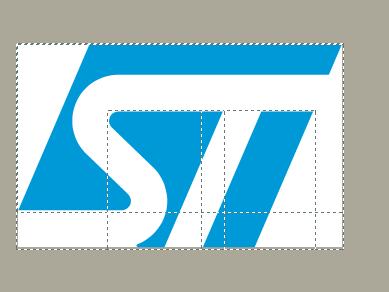

稍微发挥一下技巧，会发现其实复制的内容并不是全都有用的：Ctrl+A全选，将选择的内容移动到灰色区域，发现刚才把多余的白色背景也拷贝了进来。

单击白色背景区域将其选择，按DEL键删除，变成了这个样子：

全选图形，将它放回文档的页面区域即可。最后保存该PDF文档。

第三步：由PDF导出EPS文档。

使用Acrobat 8 Professional打开刚才生成的PDF文档，选择“文件(F)”-->“导出(T)”-->“PostScript”-->“内嵌式PostScript”将其导出到EPS文件（至于什么版本的Acrobat有这个功能，我没有研究过，反正Acrobat 8 Professional可以）。

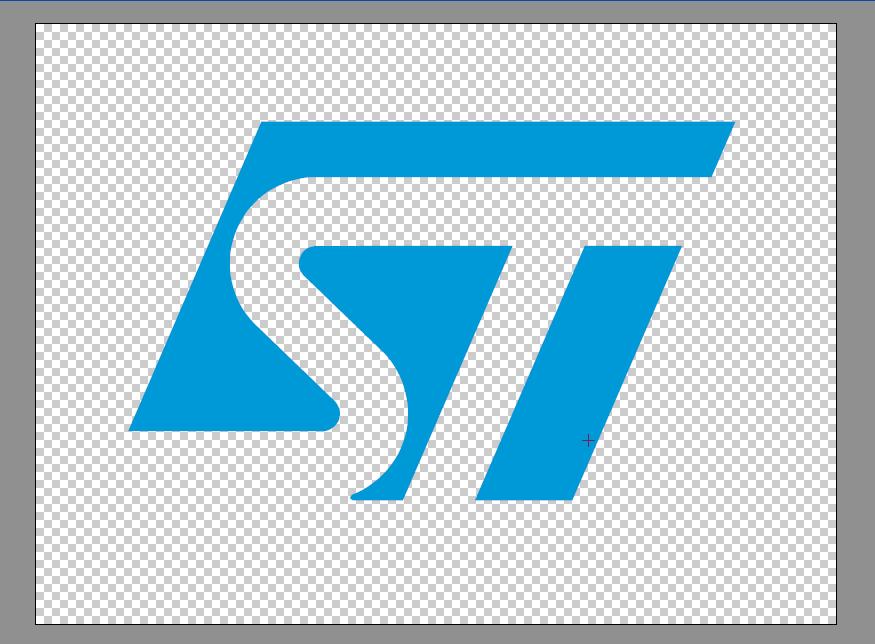

第四步：使用Photoshop将EPS矢量图打开。

这是最后一步，也是体会收获喜悦的一步，因为在这里你可以设置图片为任意大的分辨率。
