概述

matplotlib介绍

Matplotlib 是 Python 的绘图库。 它可与 NumPy 一起使用，提供了一种有效的 MatLab 开源替代方案。 它也可以和图形工具包一起使用，如 PyQt 和 wxPython

matplotlib安装

pip3 install matplotlib

绘制常用图表

一.折线图

表示随着时间的推移某指标的变化趋势

参数详解

plt.plot(x,y,color,linestyle,linewidth,marker,markersize,markeredgecolor,markeredgewidth,markerfacecolor,label)

  • x：横坐标数据
  • y：纵坐标数据
  • linestyle：线条样式（’-’ , ‘.’ , ‘-.’ , ‘–’ 等)
  • linewidth：线条宽度
  • marker：节点样式('o’圈标记 , '.'点标记 , 'v’下三角 , '^'上三角 , 's’正方形等)
  • markersize：节点大小
  • markeredgecolor：标记外边颜色
  • markeredgewidth：标记外边线宽
  • markerfacecolor：标记填充颜色
  • label：图例名称
代码示例
import pandas as pd
import numpy as np
import matplotlib.pyplot as plt
plt.style.use('ggplot')    # 使用自带的样式进行美化
# print(plt.style.available)   # 打印出所有的样式
# 下面两行代码用于显示中文
plt.rcParams['font.sans-serif']="Microsoft YaHei"
plt.rcParams['axes.unicode_minus']=False

plt.subplot(1, 1, 1)  # 创建一张图
x = np.array([1,2,3,4,5,6,7,8,9])
y = np.array([866,2335,5710,6482,6120,1605,3813,4428,4631])

plt.plot(x,y,color='k',linestyle='-.',linewidth=1,marker='o',markersize=5,label="注册用户数")
for a,b in zip(x,y):
    plt.text(a,b,b,ha='center',va='bottom',fontsize=11,color='k')
plt.title("XXX公司1-9月注册用户数",color='k')
plt.grid(True)  #设置网格线
plt.legend()  #设置图例

在这里插入图片描述

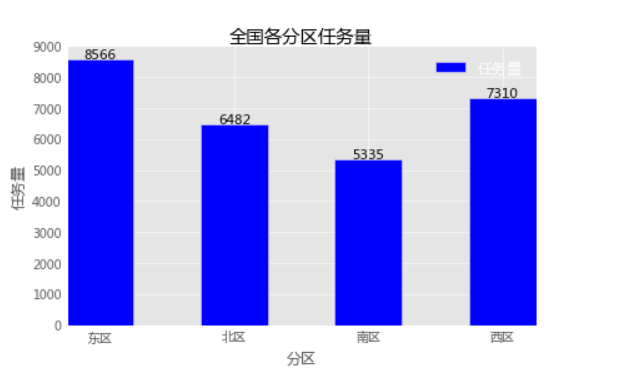

二.柱形图

比较不同类别之间的数据情况

参数详解

plt.bar(x,height,width=0.8,bottom=None,align=‘center’,color,edgecolor)

  • x：在什么位置显示柱形图；
  • height：每根柱子的高度；
  • width：每根柱子的宽度，可以一样，也可以各不相同；
  • bottom：每根柱子底部位置，可以一样，也可以各不相同；
  • align：柱子的位置与x值的关系，有center、edge可选；
  • color：柱子颜色；
  • edgecolor：柱子边框颜色。
代码示例
import pandas as pd
import numpy as np
import matplotlib.pyplot as plt
plt.style.use('ggplot')    # 使用自带的样式进行美化
# print(plt.style.available)   # 打印出所有的样式
# 下面两行代码用于显示中文
plt.rcParams['font.sans-serif']="Microsoft YaHei"
plt.rcParams['axes.unicode_minus']=False

plt.subplot(111)
x = np.array(["东区","北区","南区","西区"])
y = np.array([8566,6482,5335,7310])

plt.bar(x,y,width=0.5,align='center',label="任务量",color='b')
plt.title("全国各分区任务量",color='k')
for a,b in zip(x,y):
    plt.text(a,b,b,ha='center',va='bottom',fontsize=11,color='k')
plt.xlabel('分区')
plt.ylabel('任务量')
plt.legend()

在这里插入图片描述

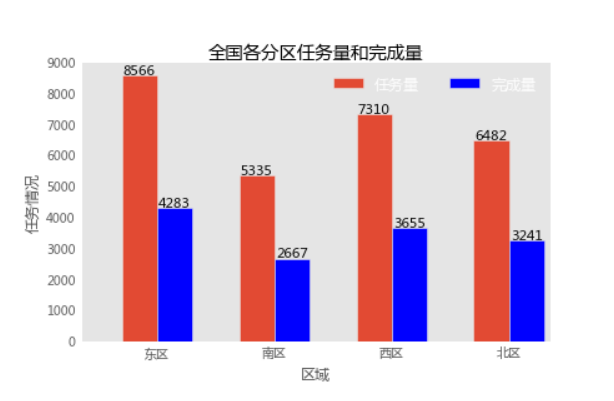

三.簇状柱形图

用来表示不同类别随着同一变量的变化情况

代码示例
import pandas as pd
import numpy as np
import matplotlib.pyplot as plt
plt.style.use('ggplot')    # 使用自带的样式进行美化
# print(plt.style.available)   # 打印出所有的样式
# 下面两行代码用于显示中文
plt.rcParams['font.sans-serif']="Microsoft YaHei"
plt.rcParams['axes.unicode_minus']=False

plt.subplot(111)
x = np.array([1,2,3,4])
y1 = np.array([8566,5335,7310,6482])
y2 = np.array([4283,2667,3655,3241])

plt.bar(x,y1,width=0.3,label="任务量")
plt.bar(x+0.3,y2,width=0.3,label="完成量",color='b')  #x+0.3相当于把完成量的每个柱子右移0.3
plt.title("全国各分区任务量和完成量",color='k')
for a,b in zip(x,y1):
    plt.text(a,b,b,ha='center',va='bottom',fontsize=11,color='k')
for a,b in zip(x+0.3,y2):
    plt.text(a,b,b,ha='center',va='bottom',fontsize=11,color='k')
plt.xlabel('区域')
plt.ylabel('任务情况')
plt.xticks(x+0.15,["东区","南区","西区","北区"])
plt.grid(False)
plt.legend(ncol=2)

在这里插入图片描述

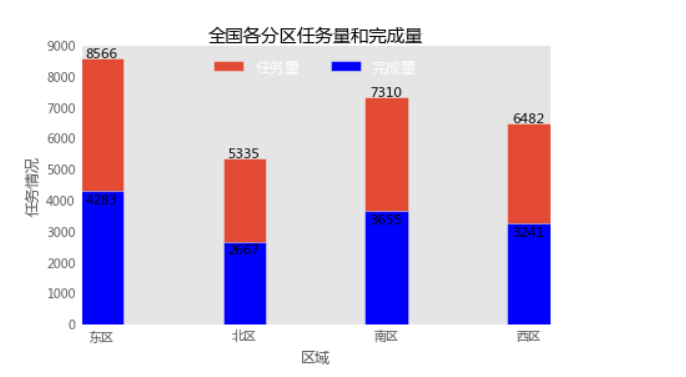

四.堆积柱形图

用来比较同类别各变量和不同类别变量的总和趋势，只要在相同的x位置绘制不同的y，y就会自动叠加

代码示例
import pandas as pd
import numpy as np
import matplotlib.pyplot as plt
plt.style.use('ggplot')    # 使用自带的样式进行美化
# print(plt.style.available)   # 打印出所有的样式
# 下面两行代码用于显示中文
plt.rcParams['font.sans-serif']="Microsoft YaHei"
plt.rcParams['axes.unicode_minus']=False

plt.subplot(111)
x = np.array(["东区","北区","南区","西区"])
y1 = np.array([8566,5335,7310,6482])
y2 = np.array([4283,2667,3655,3241])

plt.bar(x,y1,width=0.3,label="任务量")
plt.bar(x,y2,width=0.3,label="完成量",color='b')
plt.title("全国各分区任务量和完成量",color='k')
for a,b in zip(x,y1):
    plt.text(a,b,b,ha='center',va='bottom',fontsize=11,color='k')
for a,b in zip(x,y2):
    plt.text(a,b,b,ha='center',va='top',fontsize=11,color='k')
plt.xlabel('区域')
plt.ylabel('任务情况')
plt.grid(False)
plt.legend(ncol=2,loc='upper center')

在这里插入图片描述

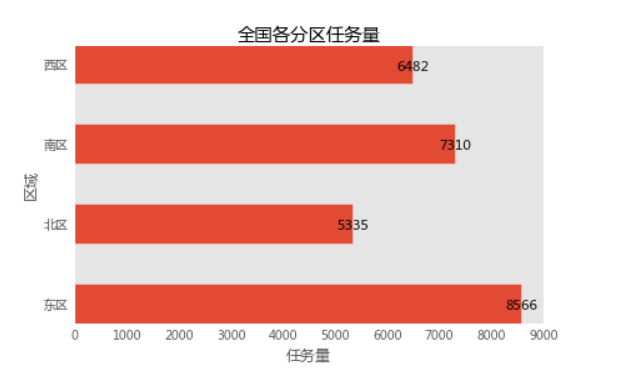

五.条形图

与柱形图类似，只是对柱形图的x轴和y轴进行了调换

参数详解

plt.barh(y,width,height,align,color,edgecolor)

  • y：纵坐标
  • width：横向宽度，即横坐标
  • height：纵向高度，即柱子的实际宽度
  • align：柱子对齐方式
  • color：柱子颜色
  • edgecolor：柱子边缘颜色
import pandas as pd
import numpy as np
import matplotlib.pyplot as plt
plt.style.use('ggplot')    # 使用自带的样式进行美化
# print(plt.style.available)   # 打印出所有的样式
# 下面两行代码用于显示中文
plt.rcParams['font.sans-serif']="Microsoft YaHei"
plt.rcParams['axes.unicode_minus']=False

plt.subplot(111)
x = np.array(["东区","北区","南区","西区"])
y = np.array([8566,5335,7310,6482])

plt.barh(x,height=0.5,width=y,align="center")
plt.title("全国各分区任务量",color='k')
for a,b in zip(x,y):
    plt.text(b,a,b,ha='center',va='center',fontsize=11,color='k')
plt.ylabel('区域')
plt.xlabel('任务量')
plt.grid(False)

在这里插入图片描述

六.散点图

用来发现各变量之间的相关关系

参数详解

plt.scatter(x,y,s,c,marker,linewidths,edgecolors)

  • (x,y)：散点的位置；
  • s：散点的大小。如果只有一个具体值，则所有点大小一样；如果呈现大小不一，则变成气泡图；
  • c：散点的颜色。可只有一个，也可以有多个不同颜色；
  • marker：每个点的标记；
  • inewidths：每个散点的线宽；
  • edgecolors：每个散点的外轮廓的颜色
代码示例
import pandas as pd
import numpy as np
import matplotlib.pyplot as plt
plt.style.use('ggplot')    # 使用自带的样式进行美化
# print(plt.style.available)   # 打印出所有的样式
# 下面两行代码用于显示中文
plt.rcParams['font.sans-serif']="Microsoft YaHei"
plt.rcParams['axes.unicode_minus']=False

plt.subplot(111)
x = [5.5,6.6,8.1,15.8,19.5,22.4,28.3,28.9]
y = [2.38,3.85,4.41,5.67,5.44,6.03,8.15,6.87]

plt.scatter(x,y,marker='o',s=100)
plt.title("1-8月平均气温与啤酒销量关系图",loc='center',color='k')
plt.xlabel('平均气温')
plt.ylabel('啤酒销量')
plt.grid(False)

在这里插入图片描述

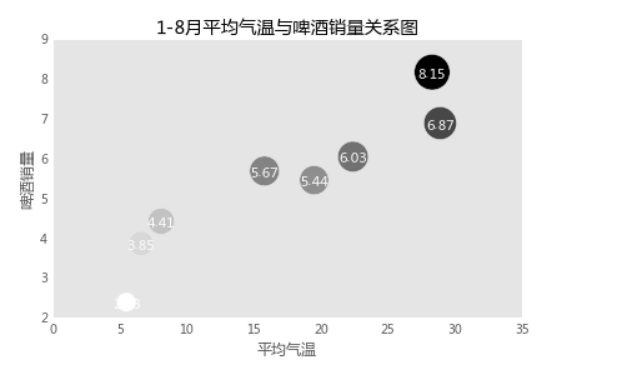

七.气泡图

与散点图类似，散点图各点大小一致，气泡图中各点大小不一致

代码示例
import pandas as pd
import numpy as np
import matplotlib.pyplot as plt
plt.style.use('ggplot')    # 使用自带的样式进行美化
# print(plt.style.available)   # 打印出所有的样式
# 下面两行代码用于显示中文
plt.rcParams['font.sans-serif']="Microsoft YaHei"
plt.rcParams['axes.unicode_minus']=False

plt.subplot(111)
x = np.array([5.5,6.6,8.1,15.8,19.5,22.4,28.3,28.9])
y = np.array([2.38,3.85,4.41,5.67,5.44,6.03,8.15,6.87])
colors = y*10  #根据y值的大小生成不同的颜色
area = y*100  #根据y值的大小生成大小不同的形状

plt.scatter(x,y,c=colors,s=area,marker='o')
plt.title("1-8月平均气温与啤酒销量关系图",loc='center',color='k')
for a,b in zip(x,y):
    plt.text(a,b,b,ha='center',va='center',fontsize=11,color='white')
plt.xlabel('平均气温')
plt.ylabel('啤酒销量')
plt.grid(False)

在这里插入图片描述

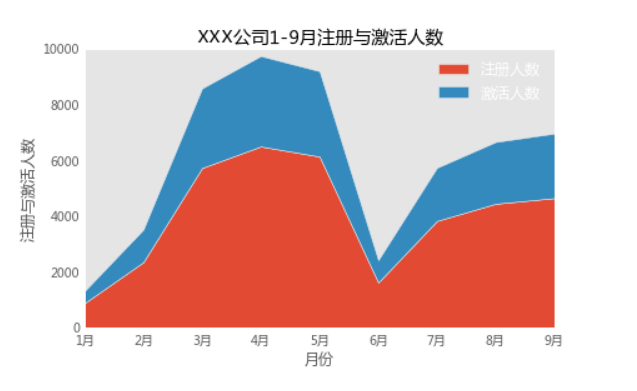

八.面积图

参数详解

plt.stackplot(x,y,labels,colors)

  • (x,y)：x/y坐标数值；
  • labels：不同系列图表的图例名；
  • colors：不同系列图表的颜色。
代码示例
import pandas as pd
import numpy as np
import matplotlib.pyplot as plt
plt.style.use('ggplot')    # 使用自带的样式进行美化
# print(plt.style.available)   # 打印出所有的样式
# 下面两行代码用于显示中文
plt.rcParams['font.sans-serif']="Microsoft YaHei"
plt.rcParams['axes.unicode_minus']=False

plt.subplot(111)
x = np.array([1,2,3,4,5,6,7,8,9])
y1 = np.array([866,2335,5710,6482,6120,1605,3813,4428,4631])
y2 = np.array([433,1167,2855,3241,3060,802,1906,2214,2315])

labels = ["注册人数","激活人数"]
plt.stackplot(x,y1,y2,labels=labels)
plt.title("XXX公司1-9月注册与激活人数",color='k')
plt.xlabel('月份')
plt.ylabel('注册与激活人数')
plt.xticks(x,["1月","2月","3月","4月","5月","6月","7月","8月","9月"])
plt.grid(False)
plt.legend()

在这里插入图片描述

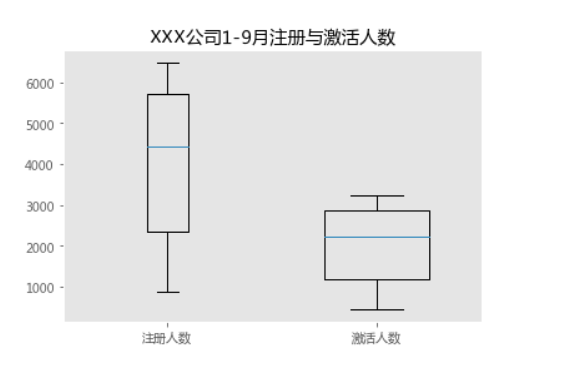

九.箱体图

用来反映一组数据的离散程度

参数详解

plt.boxplot(x,vert,widths,labels)

  • x：待绘图源数据
  • vert：箱体图方向，True纵向，False横向，默认True
  • widths：箱体图的宽度
  • label：标签
代码示例
import pandas as pd
import numpy as np
import matplotlib.pyplot as plt
plt.style.use('ggplot')    # 使用自带的样式进行美化
# print(plt.style.available)   # 打印出所有的样式
# 下面两行代码用于显示中文
plt.rcParams['font.sans-serif']="Microsoft YaHei"
plt.rcParams['axes.unicode_minus']=False

plt.subplot(1,1,1)
y1 = np.array([866,2335,5710,6482,6120,1605,3813,4428,4631])
y2 = np.array([433,1167,2855,3241,3060,802,1906,2214,2315])
x = [y1,y2]

#绘图
labels = ["注册人数","激活人数"]
plt.boxplot(x,labels=labels,vert=True,widths=[0.2,0.5])
plt.title("XXX公司1-9月注册与激活人数",loc="center")
plt.grid(False)

在这里插入图片描述

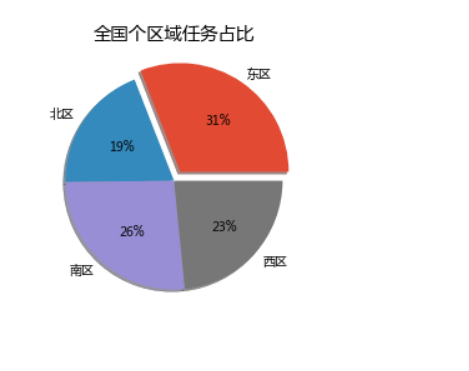

十.饼图

常用来表示同一等级中不同类别的占比情况

参数详解

plt.pie(x,explode,labels,colors,autopct,pctdistance,shadow,labeldistance,startangle,radius,counterclock,wedgeprops,textprops,center,frame)

  • x：待绘图数据；
  • explode：每一块离圆心距离；
  • labels：每一块标签；
  • colors：每一块颜色；
  • autopct：饼图内数值的百分比格式；
  • pctdistance：数据标签距中心的距离；
  • shadow：是否有阴影；
  • labeldistance：每一块索引距中心的距离；
  • startangle：饼图的初始角度；
  • radius：饼图的半径；
  • counterclock：是否逆时针显示；
  • wedgeprops：内外边界属性；
  • textprops：文本相关属性；
  • center：中心位置；
  • frame：是否显示背后的图框。
代码示例
import pandas as pd
import numpy as np
import matplotlib.pyplot as plt
plt.style.use('ggplot')    # 使用自带的样式进行美化
# print(plt.style.available)   # 打印出所有的样式
# 下面两行代码用于显示中文
plt.rcParams['font.sans-serif']="Microsoft YaHei"
plt.rcParams['axes.unicode_minus']=False

#饼图，建立坐标系
plt.subplot(1,1,1)

x=np.array([8566,5335,7310,6482])
labels=["东区","北区","南区","西区"]
explode=[0.1,0,0,0]   # 区域之间的间隙
labeldistance=1.1
plt.pie(x,labels=labels,explode=explode,autopct='%.0f%%',shadow=True,
       radius=1.0,labeldistance=labeldistance)

plt.title("全国个区域任务占比",loc="center")

在这里插入图片描述

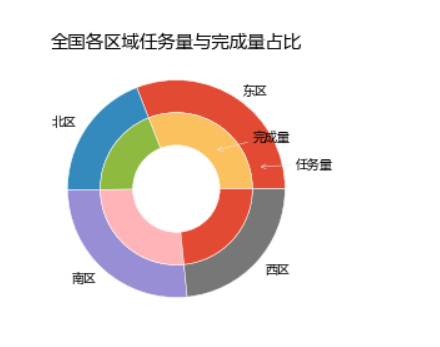

十一.环形图

常用来表示同一层级不同类别之间的占比关系

参数详解
参数详解

plt.pie(x,explode,labels,colors,autopct,pctdistance,shadow,labeldistance,startangle,radius,counterclock,wedgeprops,textprops,center,frame)

  • x：待绘图数据；
  • explode：每一块离圆心距离；
  • labels：每一块标签；
  • colors：每一块颜色；
  • autopct：饼图内数值的百分比格式；
  • pctdistance：数据标签距中心的距离；
  • shadow：是否有阴影；
  • labeldistance：每一块索引距中心的距离；
  • startangle：饼图的初始角度；
  • radius：饼图的半径；
  • counterclock：是否逆时针显示；
  • wedgeprops：内外边界属性；
  • textprops：文本相关属性；
  • center：中心位置；
  • frame：是否显示背后的图框。
代码示例
import pandas as pd
import numpy as np
import matplotlib.pyplot as plt
plt.style.use('ggplot')    # 使用自带的样式进行美化
# print(plt.style.available)   # 打印出所有的样式
# 下面两行代码用于显示中文
plt.rcParams['font.sans-serif']="Microsoft YaHei"
plt.rcParams['axes.unicode_minus']=False

#环形图，建立坐标系
plt.subplot(1,1,1)

#指明x值
x1=np.array([8566,5335,7310,6482])
x2=np.array([4283,2667,3655,3241])

#绘图
labels=["东区","北区","南区","西区"]
plt.pie(x1,labels=labels,radius=1.0,wedgeprops={"width":0.3,"edgecolor":"w"})
plt.pie(x2,radius=0.7,wedgeprops={"width":0.3,"edgecolor":"w"})

#添加注释
plt.annotate("完成量",xy=(0.35,0.35),xytext=(0.7,0.45),
             arrowprops={"facecolor":"black","arrowstyle":"->"})
plt.annotate("任务量",xy=(0.75,0.2),xytext=(1.1,0.2),
             arrowprops={"facecolor":"black","arrowstyle":"->"})

#设置标题
plt.title("全国各区域任务量与完成量占比",loc="center")

在这里插入图片描述

更多annotate内容

https://blog.csdn.net/TeFuirnever/article/details/88946088

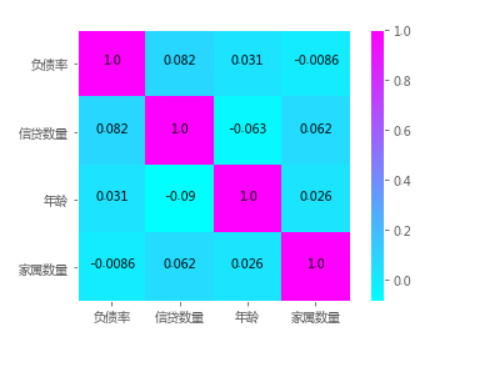

十二.热力图

将某一事物的响应度反映在图表上，可以快速发现需要重点关注的区域

参数详解

plt.imshow(x,cmap)

  • x：表示待绘图的数据，需要矩阵形式；
  • cmap：配色方案，用来表明图表渐变的主题色。
代码示例
import itertools
import pandas as pd
import numpy as np
import matplotlib.pyplot as plt
plt.style.use('ggplot')    # 使用自带的样式进行美化
# print(plt.style.available)   # 打印出所有的样式
# 下面两行代码用于显示中文
plt.rcParams['font.sans-serif']="Microsoft YaHei"
plt.rcParams['axes.unicode_minus']=False

cm = np.array([[1,0.082,0.031,-0.0086],[0.082,1,-0.063,0.062],
              [0.031,-0.09,1,0.026],[-0.0086,0.062,0.026,1]])

cmap = plt.cm.cool  #设置配色方案
plt.imshow(cm,cmap=cmap)
plt.colorbar()  #显示右边的颜色条

#设置x轴和y轴的刻度标签
classes=["负债率","信贷数量","年龄","家属数量"]
tick_marks = np.arange(len(classes))
plt.xticks(tick_marks,classes)
plt.yticks(tick_marks,classes)

#将数值显示在指定位置
for i,j  in itertools.product(range(cm.shape[0]),range(cm.shape[1])):
    plt.text(j,i,cm[i,j],ha="center")

plt.grid(False)  #设置网格线
plt.show()

在这里插入图片描述

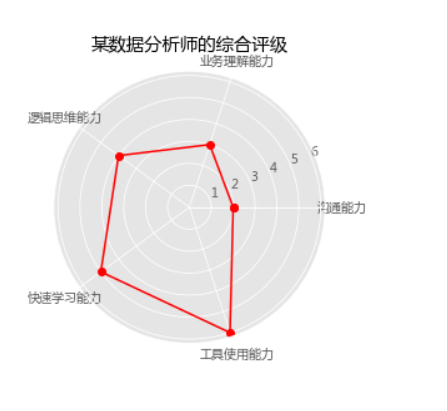

十三.雷达图

用来综合评价某一事物，它可以直观地看出该事物的优势与不足。其实雷达图就是先将各点展示在极坐标系中，再用线将各点连接起来

参数详解

plt.polar(theta,r,color,marker,linewidth)

  • theta：每一点在极坐标系中的角度；
  • r：每一点在极坐标系中的半径；
  • color：连接各点之间线的颜色；
  • marker：每点的标记物；
  • linewidth：连接线的宽度
import pandas as pd
import numpy as np
import matplotlib.pyplot as plt
plt.style.use('ggplot')    # 使用自带的样式进行美化
# print(plt.style.available)   # 打印出所有的样式
# 下面两行代码用于显示中文
plt.rcParams['font.sans-serif']="Microsoft YaHei"
plt.rcParams['axes.unicode_minus']=False

plt.subplot(1,1,1,polar = True)  #参数polar等于True表示建立一个极坐标系
dataLenth = 5  #把整个圆均分成5份
#np.linspace 表示在指定的间隔内返回均匀间隔的数字
angles = np.linspace(0,2*np.pi,dataLenth,endpoint=False)
labels = ['沟通能力','业务理解能力','逻辑思维能力','快速学习能力','工具使用能力']
data=[2,3,4,5,6]
data = np.concatenate((data,[data[0]]))   #闭合
angles = np.concatenate((angles,[angles[0]]))   #闭合
plt.polar(angles,data,color='r',marker='o')  #绘图
plt.xticks(angles,labels)  #设置x轴刻度
plt.title('某数据分析师的综合评级')

在这里插入图片描述

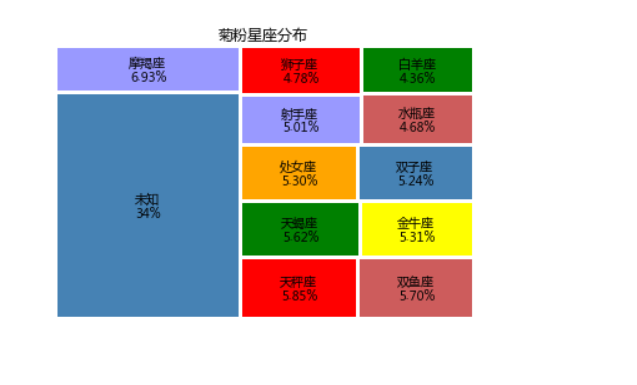

树形图

表示同一等级中不同类别的占比关系，使用squarify包，需要先安装pip install squarify

参数详解

squarify.plot(sizes,label,color,value,edgecolor,linewidth)

  • sizes：待绘图数据
  • label：不同类别的图例标签
  • color：不同类别的颜色
  • value：不同类别的数据标签
  • edgecolor：不同类别之间边框的颜色
  • linewidth：边框线宽
代码示例
!pip install squarify --upgrade  #更新squarify工具包
import squarify
import pandas as pd
import numpy as np
import matplotlib.pyplot as plt
plt.style.use('ggplot')    # 使用自带的样式进行美化
# print(plt.style.available)   # 打印出所有的样式
# 下面两行代码用于显示中文
plt.rcParams['font.sans-serif']="Microsoft YaHei"
plt.rcParams['axes.unicode_minus']=False

#指定每一块的大小
size = np.array([3.4,0.693,0.585,0.570,0.562,0.531,0.530,0.524,0.501,0.478,0.468,0.436])

#指定每一块标签文字
xingzuo = np.array(["未知","摩羯座","天秤座","双鱼座","天蝎座","金牛座","处女座",
                    "双子座","射手座","狮子座","水瓶座","白羊座"])
#指定每一块数值标签
rate = np.array(["34%","6.93%","5.85%","5.70%","5.62%","5.31%","5.30%",
                "5.24%","5.01%","4.78%","4.68%","4.36%"])

#指定每一块的颜色
colors = ["steelblue","#9999ff","red","indianred","green","yellow","orange"]

#绘图
plot = squarify.plot(sizes= size,label= xingzuo,color = colors,value = rate, edgecolor = 'white',linewidth =3)

#设置标题
plt.title("菊粉星座分布",fontdict={'fontsize':12})

#去除坐标轴
plt.axis('off')

#去除上边框和右边框的刻度
plt.tick_params(top=False,right=False)

在这里插入图片描述

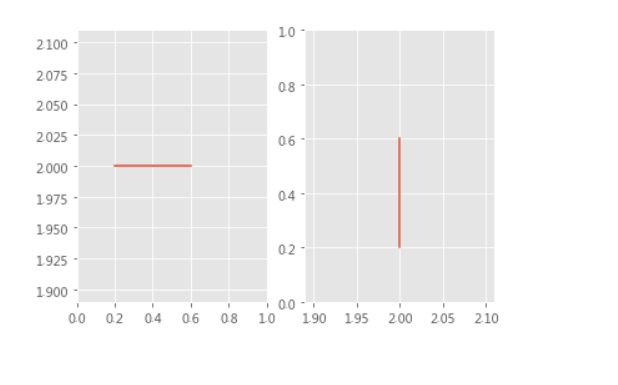

十五.水平线和垂直线

参数详解

plt.axhline(y,xmin,xmax) plt.axvline(x,ymin,ymax)

  • y/x：画水平/垂直线时的横/纵坐标；
  • xmin/xmax：水平线的起点和终点；
  • ymin/ymax：垂直线的起点和终点。
代码示例
import pandas as pd
import numpy as np
import matplotlib.pyplot as plt
plt.style.use('ggplot')    # 使用自带的样式进行美化
# print(plt.style.available)   # 打印出所有的样式
# 下面两行代码用于显示中文
plt.rcParams['font.sans-serif']="Microsoft YaHei"
plt.rcParams['axes.unicode_minus']=False

plt.subplot(1,2,1)
plt.axhline(y=2,xmin=0.2,xmax=0.6)
plt.subplot(1,2,2)
plt.axvline(x=2,ymin=0.2,ymax=0.6)

在这里插入图片描述

欢迎大家的讨论与关注

最后

以上就是正直康乃馨为你收集整理的数据分析之matplotlib详解matplotlib介绍matplotlib安装绘制常用图表二.柱形图三.簇状柱形图四.堆积柱形图五.条形图六.散点图七.气泡图八.面积图九.箱体图十.饼图十一.环形图十二.热力图十三.雷达图树形图十五.水平线和垂直线欢迎大家的讨论与关注的全部内容，希望文章能够帮你解决数据分析之matplotlib详解matplotlib介绍matplotlib安装绘制常用图表二.柱形图三.簇状柱形图四.堆积柱形图五.条形图六.散点图七.气泡图八.面积图九.箱体图十.饼图十一.环形图十二.热力图十三.雷达图树形图十五.水平线和垂直线欢迎大家的讨论与关注所遇到的程序开发问题。

如果觉得靠谱客网站的内容还不错，欢迎将靠谱客网站推荐给程序员好友。

本图文内容来源于网友提供，作为学习参考使用，或来自网络收集整理，版权属于原作者所有。
点赞(58)

相关文章

GAMES101课堂笔记（2）光栅化FXAA
GAMES101课堂笔记（2）光栅化FXAA
第十八篇，数据分析之数据可视化之Matplotlib基础按照模块
第十八篇，数据分析之数据可视化之Matplotlib基础按照模块
python入门turtle库简单绘图（螺旋曲线图）
python入门turtle库简单绘图（螺旋曲线图）
【重读iOS】认识CALayer
【重读iOS】认识CALayer
数据分析之matplotlib详解matplotlib介绍matplotlib安装绘制常用图表二.柱形图三.簇状柱形图四.堆积柱形图五.条形图六.散点图七.气泡图八.面积图九.箱体图十.饼图十一.环形图十二.热力图十三.雷达图树形图十五.水平线和垂直线欢迎大家的讨论与关注
数据分析之matplotlib详解matplotlib介绍matplotlib安装绘制常用图表二.柱形图三.簇状柱形图四.堆积柱形图五.条形图六.散点图七.气泡图八.面积图九.箱体图十.饼图十一.环形图十二.热力图十三.雷达图树形图十五.水平线和垂直线欢迎大家的讨论与关注
【计算机图形学】光栅化（深度测试与抗锯齿）
【计算机图形学】光栅化（深度测试与抗锯齿）
闫令琪：Games101 现代计算机图形学-作业Assignment02解析
闫令琪：Games101 现代计算机图形学-作业Assignment02解析
活性边表算法c语言,图形学复习4——光栅化（画线画圆扫描线反走样算法）
活性边表算法c语言,图形学复习4——光栅化（画线画圆扫描线反走样算法）

评论列表共有 0 条评论

立即
投稿
返回
顶部
