概述

环境

Linux-4.14

Aarch64

正文

在前面的分析中调用print_symbol("PC is at %sn", instruction_pointer(regs))输出当前PC地址的时候，输出的的内容却是：PC is at demo_init+0xc/0x1000 [demo]

下面分析一下这个函数print_symbol。

 1 static __printf(1, 2)
 2 void __check_printsym_format(const char *fmt, ...)
 3 {
 4 }
 5
 6 static inline void print_symbol(const char *fmt, unsigned long addr)
 7 {
 8     __check_printsym_format(fmt, "");
 9     __print_symbol(fmt, (unsigned long)
10                __builtin_extract_return_addr((void *)addr));
11 }

第8行，格式检查

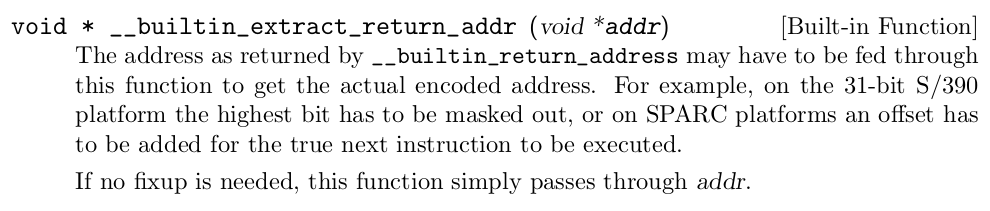

第9行，__builtin_extract_return_addr((void *)addr)返回实际的addr，这里返回的还是addr，这个函数的说明可以参考GCC文档：

下面分析 __print_symbol：

1 /* Look up a kernel symbol and print it to the kernel messages. */
2 void __print_symbol(const char *fmt, unsigned long address)
3 {
4     char buffer[KSYM_SYMBOL_LEN];
5
6     sprint_symbol(buffer, address);
7
8     printk(fmt, buffer);
9 }

第6行就是核心，这个函数完成了将address转换成对应的内核符号字符串，并将字符串存入buffer中

下面分析 sprint_symbol:

 1 /**
 2  * sprint_symbol - Look up a kernel symbol and return it in a text buffer
 3  * @buffer: buffer to be stored
 4  * @address: address to lookup
 5  *
 6  * This function looks up a kernel symbol with @address and stores its name,
 7  * offset, size and module name to @buffer if possible. If no symbol was found,
 8  * just saves its @address as is.
 9  *
10  * This function returns the number of bytes stored in @buffer.
11  */
12 int sprint_symbol(char *buffer, unsigned long address)
13 {
14     return __sprint_symbol(buffer, address, 0, 1);
15 }

根据注释，这个函数用于查找一个地址为address的内核符号，然后将查找到的符号名字，偏移，大小以及模块名存放到buffer中，如果没有找到的话，只是将address按字符串的格式存入buffer。

这里说明一下： demo_init+0xc/0x1000 [demo]

符号名字： demo_init

偏移： 0xc

大小： 0x1000

模块名： demo

上面这行的意思是：传入的address处于函数demo_init中，距离demo_init起始地址的偏移为0xC，demo_init函数占用的代码空间是0x1000。所在的内核模块是demo

下面分析 __sprint_symbol：

 1 /* Look up a kernel symbol and return it in a text buffer. */
 2 static int __sprint_symbol(char *buffer, unsigned long address,
 3                int symbol_offset, int add_offset)
 4 {
 5     char *modname;
 6     const char *name;
 7     unsigned long offset, size;
 8     int len;
 9
10     address += symbol_offset;
11     name = kallsyms_lookup(address, &size, &offset, &modname, buffer);
12     if (!name)
13         return sprintf(buffer, "0x%lx", address - symbol_offset);
14
15     if (name != buffer)
16         strcpy(buffer, name);
17     len = strlen(buffer);
18     offset -= symbol_offset;
19
20     if (add_offset)
21         len += sprintf(buffer + len, "+%#lx/%#lx", offset, size);
22
23     if (modname)
24         len += sprintf(buffer + len, " [%s]", modname);
25
26     return len;
27 }

上面的第11行的kallsyms_lookup就是根据address获取size，offset，modname

kallsyms_lookup：

 1 /*
 2  * Lookup an address
 3  * - modname is set to NULL if it's in the kernel.
 4  * - We guarantee that the returned name is valid until we reschedule even if.
 5  *   It resides in a module.
 6  * - We also guarantee that modname will be valid until rescheduled.
 7  */
 8 const char *kallsyms_lookup(unsigned long addr,
 9                 unsigned long *symbolsize,
10                 unsigned long *offset,
11                 char **modname, char *namebuf)
12 {
13     const char *ret;
14
15     namebuf[KSYM_NAME_LEN - 1] = 0;
16     namebuf[0] = 0;
17
18     if (is_ksym_addr(addr)) {
19         unsigned long pos;
20
21         pos = get_symbol_pos(addr, symbolsize, offset);
22         /* Grab name */
23         kallsyms_expand_symbol(get_symbol_offset(pos),
24                        namebuf, KSYM_NAME_LEN);
25         if (modname)
26             *modname = NULL;
27
28         ret = namebuf;
29         goto found;
30     }
31
32     /* See if it's in a module or a BPF JITed image. */
33     ret = module_address_lookup(addr, symbolsize, offset,
34                     modname, namebuf);
35     if (!ret)
36         ret = bpf_address_lookup(addr, symbolsize,
37                      offset, modname, namebuf);
38
39 found:
40     cleanup_symbol_name(namebuf);
41     return ret;
42 }

上面会从三个地方去查找符号，首先是内核中，如果没有找到，就从内核模块中查找，如果还是没有找到的话，最后就从bpf中查找。

下面分析第18~30行，即从内核中查找，其他的以后再分析。

第18行，判断addr是否位于内核的代码段

第21行，要分析get_symbol_pos需要用到内核代码编译时生成的的.tmp_kallsyms2.S，其中存放了符号信息。

大致说明一下这个文件:

这个文件是动态生成的，使用的工具是scripts/kallsyms.c，下面说明一下 .tmp_kallsyms2.S中的变量作用：

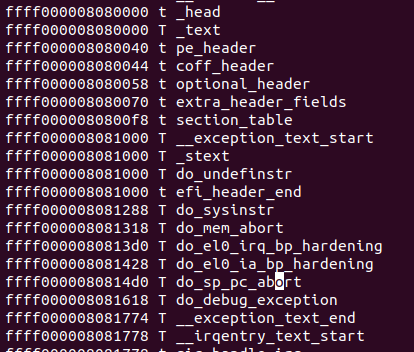

kallsyms_offsets数组中存放的是每个符号距离_text地址的偏移量，对于一下System.map：

可以看到System.map中的符号地址减去_text的地址，就是 kallsyms_offsets数组中的值。

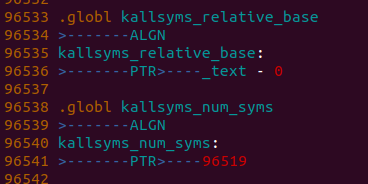

kallsyms_relative_base中存放的是符号的基地址，这个值加上 kallsyms_offsets数组中的offset就是符号的实际地址

kallsyms_num_syms存放的是内核符号的个数

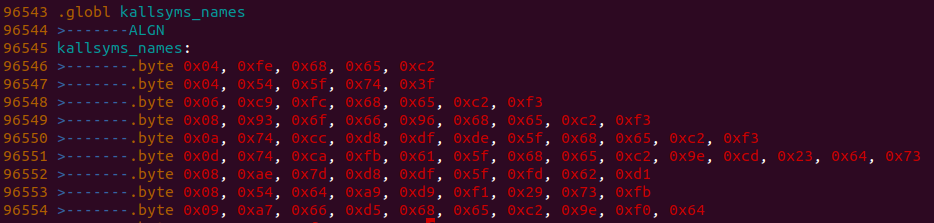

kallsyms_names中存放的是每个符号的名字，每一行对应一个，不过这里为了压缩字符串，第一列表示后面的字节数，第二列开始表示的都是索引，索引的是kallsyms_token_index数组中的元素，而 kallsyms_token_index数组中存放的也是索引，它索引的是kallsyms_token_table

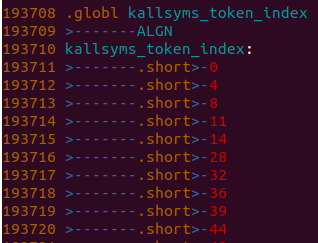

kallsyms_token_index：

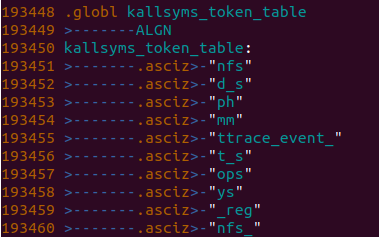

kallsyms_token_table：

在遍历 kallsyms_names时为了加快索引速度，又引入了kallsyms_markers数组，这个数组每一个成员都是 kallsyms_names中每256行的首地址，所以将来在根据address获得内核符号的索引下标后，将这个索引除以256，然后再在这个256行中找到对应的那行就快多了。

下面分析get_symbol_pos :

 1 static unsigned long get_symbol_pos(unsigned long addr,
 2                     unsigned long *symbolsize,
 3                     unsigned long *offset)
 4 {
 5     unsigned long symbol_start = 0, symbol_end = 0;
 6     unsigned long i, low, high, mid;
 7
 8     /* This kernel should never had been booted. */
 9     if (!IS_ENABLED(CONFIG_KALLSYMS_BASE_RELATIVE))
10         BUG_ON(!kallsyms_addresses);
11     else
12         BUG_ON(!kallsyms_offsets);
13
14     /* Do a binary search on the sorted kallsyms_addresses array. */
15     low = 0;
16     high = kallsyms_num_syms;
17
18     while (high - low > 1) {
19         mid = low + (high - low) / 2;
20         if (kallsyms_sym_address(mid) <= addr)
21             low = mid;
22         else
23             high = mid;
24     }
25
26     /*
27      * Search for the first aliased symbol. Aliased
28      * symbols are symbols with the same address.
29      */
30     while (low && kallsyms_sym_address(low-1) == kallsyms_sym_address(low))
31         --low;
32
33     symbol_start = kallsyms_sym_address(low);
34
35     /* Search for next non-aliased symbol. */
36     for (i = low + 1; i < kallsyms_num_syms; i++) {
37         if (kallsyms_sym_address(i) > symbol_start) {
38             symbol_end = kallsyms_sym_address(i);
39             break;
40         }
41     }
42
43     /* If we found no next symbol, we use the end of the section. */
44     if (!symbol_end) {
45         if (is_kernel_inittext(addr))
46             symbol_end = (unsigned long)_einittext;
47         else if (IS_ENABLED(CONFIG_KALLSYMS_ALL))
48             symbol_end = (unsigned long)_end;
49         else
50             symbol_end = (unsigned long)_etext;
51     }
52
53     if (symbolsize)
54         *symbolsize = symbol_end - symbol_start;
55     if (offset)
56         *offset = addr - symbol_start;
57
58     return low;
59 }

第18~24，根据addr查找 kallsyms_offsets，获取addr在哪两个符号之间。这里用到了二分法的查找方式，最后addr就位于索引为low和high的两个符号之间，其实就是位于索引为low的函数内部

第30，在 kallsyms_offsets中可以看到有很多符号的地址是相同的，这行用于获取相同address的符号中的第一个对应的索引，即low

第33，获取索引为low的符号的地址symbol_start

第36~41，获取紧接着比 symbol_start大的一个符号地址，symbol_end

第54行，获取地址为 symbol_start内核函数的占用的空间的大小

第56行，获取address相对于 symbol_start的偏移量

第58行，返回address所在的内核函数的首地址对应的索引号

接着分析kallsyms_lookup：

第21行，获取了address所在的内核函数的首地址对应的索引号

第23行，get_symbol_offset获取pos对应的内核符号字符串的地址相对于kallsyms_names的偏移量，可以结合之前对 .tmp_kallsyms2.S的分析理解

 1 /*
 2  * Find the offset on the compressed stream given and index in the
 3  * kallsyms array.
 4  */
 5 static unsigned int get_symbol_offset(unsigned long pos)
 6 {
 7     const u8 *name;
 8     int i;
 9
10     /*
11      * Use the closest marker we have. We have markers every 256 positions,
12      * so that should be close enough.
13      */
14     name = &kallsyms_names[kallsyms_markers[pos >> 8]];
15
16     /*
17      * Sequentially scan all the symbols up to the point we're searching
18      * for. Every symbol is stored in a [<len>][<len> bytes of data] format,
19      * so we just need to add the len to the current pointer for every
20      * symbol we wish to skip.
21      */
22     for (i = 0; i < (pos & 0xFF); i++)
23         name = name + (*name) + 1;
24
25     return name - kallsyms_names;
26 }

kallsyms_expand_symbol：

 1 /*
 2  * Expand a compressed symbol data into the resulting uncompressed string,
 3  * if uncompressed string is too long (>= maxlen), it will be truncated,
 4  * given the offset to where the symbol is in the compressed stream.
 5  */
 6 static unsigned int kallsyms_expand_symbol(unsigned int off,
 7                        char *result, size_t maxlen)
 8 {
 9     int len, skipped_first = 0;
10     const u8 *tptr, *data;
11
12     /* Get the compressed symbol length from the first symbol byte. */
13     data = &kallsyms_names[off];
14     len = *data;
15     data++;
16
17     /*
18      * Update the offset to return the offset for the next symbol on
19      * the compressed stream.
20      */
21     off += len + 1;
22
23     /*
24      * For every byte on the compressed symbol data, copy the table
25      * entry for that byte.
26      */
27     while (len) {
28         tptr = &kallsyms_token_table[kallsyms_token_index[*data]];
29         data++;
30         len--;
31
32         while (*tptr) {
33             if (skipped_first) {
34                 if (maxlen <= 1)
35                     goto tail;
36                 *result = *tptr;
37                 result++;
38                 maxlen--;
39             } else
40                 skipped_first = 1;
41             tptr++;
42         }
43     }
44
45 tail:
46     if (maxlen)
47         *result = '';
48
49     /* Return to offset to the next symbol. */
50     return off;
51 }
