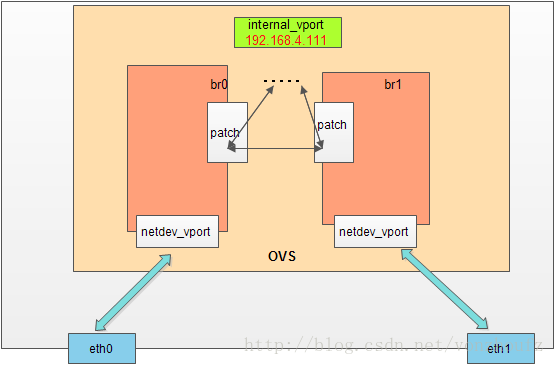

对openvSwitch中不同类型端口的理解

/**
 * struct vport抽象的是datapath中的每个端口，
 */
struct vport {
	struct rcu_head rcu; //RCU callback head for deferred destruction.
	u16 port_no;		//端口号是dp中ports数组的索引；
	struct datapath	*dp; //这个端口所属的datapath；
	struct kobject kobj;  // Represents /sys/class/net/<devname>/brport
	char linkname[IFNAMSIZ];
	u32 upcall_portid;   //在这个端口收到的包如果匹配流表失败会通过这个netlink port传至用户空间；

	struct hlist_node hash_node; //  vport.c中的哈希表dev_table使用；
	struct hlist_node dp_hash_node; //是结构体datapath->ports中的构成元素，将所有vport连接起来；
	const struct vport_ops *ops;   //核心，定义vport的类型（能做的操作）；

	struct vport_percpu_stats __percpu *percpu_stats;  //指向每个CPU的统计信息；

	spinlock_t stats_lock;      //自旋锁，保护下面俩字段的访问；
	struct vport_err_stats err_stats; //错误的统计信息；
	struct ovs_vport_stats offset_stats;  //过时了；
};

/**
 * struct vport_parms - parameters for creating a new vport
 * 端口参数，当创建一个新的vport端口是要传入的参数
 */
struct vport_parms {
	const char *name;
	enum ovs_vport_type type; //端口的类型
	struct nlattr *options; //保存从netlink msg中得到的属性

	/* For ovs_vport_alloc(). */
	struct datapath *dp; //端口属于哪个datapath（网桥）
	u16 port_no;   //端口号
	u32 upcall_portid;  //和用户空间通信的netlink 端口
};

/**
 * struct vport_ops -定义虚拟端口的类型（能做的操作）
 */
struct vport_ops {
	enum ovs_vport_type type; // 类型值，OVS_VPORT_TYPE_*；
	u32 flags;			// VPORT_F_*，影响通用虚拟端口层如何处理这个vport；

	/* Called at module init and exit respectively. */
	int (*init)(void);		// 模块初始化；如果设置了标识VPORT_F_REQUIRED，那么该函数执行失败后
							//停止模块加载，否则只是导致不创建这种类型的vport。
	void (*exit)(void);   //模块卸载之时；

	/* Called with RTNL lock. */
	struct vport *(*create)(const struct vport_parms *);
	//根据执行参数来创建一个新的vport，失败则返回对应的 ERR_PTR() 值；
	void (*destroy)(struct vport *);
	// 销毁这个vport，必须调用vport_free()释放（因为利用的是RCU，所以等到 RCU grace period之后实际执行）

	int (*set_options)(struct vport *, struct nlattr *); //配置这个vport，如果不支持修改，就把该函数指针置为Null；
	int (*get_options)(const struct vport *, struct sk_buff *);//获得这个vport相关的配置属性到sk_buff中；

	int (*set_addr)(struct vport *, const unsigned char *);//设置MAC地址；

	/* Called with rcu_read_lock or RTNL lock. */
	const char *(*get_name)(const struct vport *); // 设备名
	const unsigned char *(*get_addr)(const struct vport *);
	void (*get_config)(const struct vport *, void *);
	struct kobject *(*get_kobj)(const struct vport *);//获得这个设备关联的kobj对象；

	unsigned (*get_dev_flags)(const struct vport *);//设备标志；
	int (*is_running)(const struct vport *);
	unsigned char (*get_operstate)(const struct vport *); //设备的工作状态

	int (*get_ifindex)(const struct vport *);//和这个设备关联的接口号（system interface index ）

	int (*get_mtu)(const struct vport *);//设备的MTU，如果像tunnel这样的就没有MTU，返回null；

	int (*send)(struct vport *, struct sk_buff *); //在该设备上发送一个packet，返回发送的长度；
};



/* List of statically compiled vport implementations.  Don't forget to also
 * add yours to the list at the top of vport.c. */
extern const struct vport_ops ovs_netdev_vport_ops;
extern const struct vport_ops ovs_internal_vport_ops;
extern const struct vport_ops ovs_patch_vport_ops;
