VCenter中嵌套openstack VM不能ping通外部网络问题解决办法

问题描述：

最近搭建了vCenter环境，并使用vCenter创建的VM搭建了一套openstack环境，在验证openstack的外网功能时，发现报文死活ping不通外网，抓包发现报文在vcenter的dvs处给丢掉了，这是非常奇怪的事情，仔细排查后，现vCenter竟然感知报文的mac对于不受vCenter管理的VM发出的报文直接忽视。

先上图：



解释如下：

1）ESX-B016是安装了VMWare ESX的主机，受vCenter管理和控制，我使用vCenter创建一个虚拟分布式交换机（dvs01），使用ESX-B016主机的eth2作为这个交换机的上行口（可能有人会问，为什么用eth2作为上行口，这个因为eth0和eth1被别人占用了：））；ESX-B016     的eth2网卡连接到外部物理交换机switch1的g1口，然后通过交换机的g3口连接到了物理网关路由器Rrouter1上；物理网关路由器的IP为162.3.110.1。

2）使用vCenter在ESX-B016主机上创建了一个VM（虚拟机名称为OpenStack_VM），用来安装OpenStack环境，这个VM的网卡eth0连接到dvs01的端口组dVPort1上；

3） 在OpenStack环境上，我创建了租户网络（net1：192.168.0.0/24）、虚拟机（user_vm），路由器（R），将net1关联到router上，并创建了网络（ext1:162.3.0.0/16）作为外部网络

4） 创建的ext外部网络是vlan类型，vlanid设置为1000， dVPort1端口组为vlan中继，允许2-4094通过，同时g1设置为trunk口，g2设置为access口，只允许vlan 1000通过.

一起就绪后，我进入user_vm虚拟机中执行ping 162.3.110.1操作，理论上应该能够ping通网关，但是奇怪的是怎么也不通。

定位过程

好吧，只能祭出抓包的利器tcpdump，首先看一下报文的传输路线：user_vm -> br-int ->R -> snat -> br-int -> br-eth0 -> eth0 -> dvs01 -> uplink口（eth2）->  g1 –> g3 -> Router1,

1） 第一步我在User_VM执行ping 162.3.110.1

2） 首先确定ping报文是否发出去了，在user_vm虚拟机的eth0上抓包，发现能够抓到通往162.3.110.1的ICMP请求报文，但没有响应；

3） 在R上抓包，也能抓到通往162.3.110.1的ICMP请求报文，但没有响应；

4） 在eth0口抓包，同样能抓到通往162.3.110.1的ICMP请求报文，但没有响应，说明报文已经从openstack_VM虚拟机中发出去了，进入了dvs01分布式交换机；

5） 分布式交换机dvs01通过上行口送给了物理交换机switch1的g1口，我在switch1上执行displaymac-address | include GE0/0/1命令，监控所有经过g1口的报文，没有发现源mac地址为snat的外网口mac的任何报文（这里为何是外网口的源mac，不明白的同学可以仔细思考下），这说明报文没有如期送到switch1中，难道经过dvs01时凭空消失了？



解决办法：

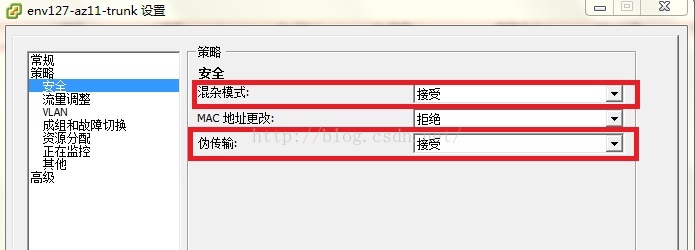

经过查资料，发现原来的确是被dvs01丢失了，这是因为端口组的配置导致的，将OpenStack_VM对应的端口组配置修改如下即可解决问题：

   根本原因在于，我们使用openstack创建的snat上面的外网口对dvs01来说是不被承认的， 如果将伪传输设置为拒绝的话， ESX会将正在传输的报文mac和所有适配上有效的mac进行比对，发现有不一致的报文会进行丢弃。这里何谓有效？肯定是ESX自己分配的mac地址是有效的，而openstack分配的mac地址ESX感知不到，也因此认为是无效的。

附加资料：

下面是VMware官方文档对混杂模式和伪传输的描述：

Promiscuous Mode（混杂模式）：

混杂模式控制虚拟机是否可以查看 ESX 主机上其他节点的单播通信量。默认情况下，此选项设置为 [Reject（拒绝）]，这意味着虚拟网络适配器在混杂模式下无法运行。在混杂模式中，虚拟网络适配器无需执行任何接收过滤，因此客户操作系统可接收线路上观察到的所有通信量。尽管混杂模式可以有效跟踪网络活动，但这种运行模式极不安全，因为无论某些数据包是否只能由特定的网络适配器接收，在混杂模式中所有适配器都可访问这类数据包。这意味着虚拟机中的管理员或 Root 用户可以查看传输至其他客户机或主机操作系统的通信量。

尽管最常用的混杂模式应当处于关闭状态，但如果正在运行网络入侵检测软件或数据包端口扫描器，那么也可将虚拟交换机配置为在混杂模式中运行。



Forged Transmits（伪传输）：

伪传输将影响出站通信量。默认情况下，此选项设置为 [Accept（接受）]，这意味着 ESX 主机不会将源 MAC 地址与有效 MAC 地址进行比较。如果将此选项设置为 [Reject（拒绝）]，ESX 主机会将操作系统正在传输的源 MAC 地址与其适配器的有效 MAC 地址进行比较，查看它们是否匹配。如果地址不匹配，ESX 会丢弃此数据包。客户操作系统不会检测到其虚拟网络适配器无法使用模拟的 MAC 地址发送数据包。ESX 主机将在任何使用模拟地址传递数据包传输之前将其截获，因此，客户操作系统可能会假设数据包已被丢弃。
