概述

接上篇。（http://9916376.blog.51cto.com/468239/269497）<?xml:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" />

GRE 的方便迅速跨域公网实现内部私网的通信，但GRE有着一个致命的缺点：明文传输数据。在公网这个极其不安全的网络上，明文传输数据时很危险，特别是办公的涉密数据。所以，为保护数据GRE数据我们可以结合Ipsec ×××的技术来提供对GRE的加密，提高安全性。（或许大家回想，用Ipsec ×××就可以，怎么还用GRE？呵呵。。。我个人觉得在学习的时候，各种技术学了之后，才能深刻的体会各种技术的有点和缺点，在实际工作，我们就可以选择适合的技术来实施）。

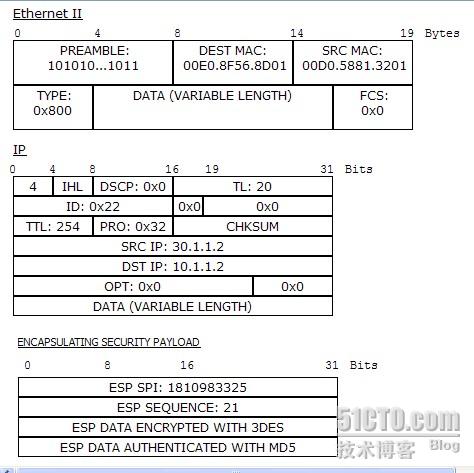

GRE 和Ipsec ×××的结合使用，大致可分为：GRE Over Ipsec和Ipsec Over GRE。GRE Over Ipsec，顾名思义就是整个GRE数据被Ipsec ×××加密所承载。Ipsec Over GRE，则是Ipsec ×××的数据被GRE所承载，先用GRE快速连通网络，再利用Ipsec ×××对关键数据进行加密后再被GRE所承载，非关键数据还是明文传输的GRE。（本文以GRE Over Ipsec为例）下面是GRE Over Ipsec传输数据，用PT 5.2抓的数据包结构图：

这个是在公网那个上看到的包结构，最下面是Ipsec 报文头部，后面的数据时看不到的，但PT作为一款不错的初级入门学习模拟器，在包的结构显示上较为清楚。

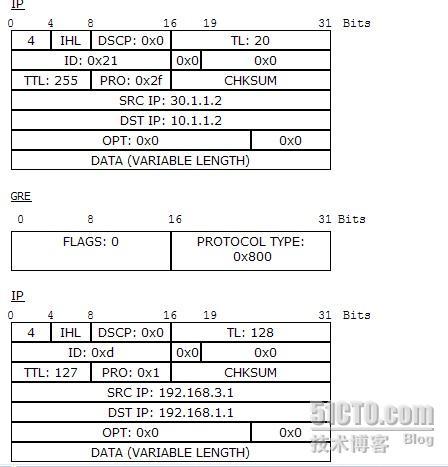

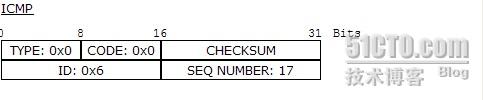

上图就是Ipsec ×××封装内部的结构。

现在以GRE Over Ipsec 为例演示实验。

基本配置（见http://9916376.blog.51cto.com/468239/268823，在此基础上部署Ipsec ×××）。

关键配置如下：（以总部路由器为例，详细的配置见附件PKT文件中查看，Ipsec ×××配置命令的解释，大家查阅资料，比我写的好多了）

Zongbu 路由器：

crypto isakmp policy 10

encr 3des

hash md5

authentication pre-share

group 2

crypto isakmp key xiaot1 address <?xml:namespace prefix = st1 ns = "urn:schemas-microsoft-com:office:smarttags" />10.1.1.2

crypto isakmp key xiaot2 address 20.1.1.2

crypto ipsec transform-set tim esp-3des esp-md5-hmac

access-list 101 permit ip host 30.1.1.2 host 10.1.1.2

access-list 102 permit ip host 30.1.1.2 host 20.1.1.2

crypto map tom 10 ipsec-isakmp

set peer 10.1.1.2

set transform-set tim

match address 101

crypto map tom 20 ipsec-isakmp

set peer 20.1.1.2

set transform-set tim

match address 102

interface FastEthernet0/0

crypto map tom

GRE Over Ipsec 在配置Ipsec 策略的时候，重点是分析我们所需要保护的流量，即要保护的源IP和目标IP是什么。在数据到达fa 0/0接口之前，私网数据被GRE处理打上了公网的IP数据，数据送至fa 0/0接口，发现是公网的源IP和目标IP，由于fa 0/0绑定了Ipsec ×××策略，只有符合要求的数量才会触发Ipsec，才能被Ipsec所保护，故在上面的配置（见红色配置），ACL定义感兴趣流量就是公网的源IP和目标，而非我们普通Ipsec ×××配置写的是私网的源IP和目标IP。

测试，简单说明下，PC Ping Server要多ping几次，Ipsec ×××的协商丢包现象是正常，耐心等待。

Ipsec Over GRE 简单说明，因为GRE先解决了私网连通性了，故针对关键数据Ipsec保护，配置Ipsec策略的时候，就是具体的私网的源IP和目标IP。

完。
