概述

转载请注明文章来源,更多教程可自助参考docs.tpyboard.com,QQ技术交流群:157816561,公众号:MicroPython玩家汇

实验目的

- 学习ESP8266模块(ESP-01)的使用。

- 进一步学习TPYBoardv10x中UART模块的使用。

- 结合ESP-01模块完成局域网内的TCP通信实验。

所需元器件

- ESP-01 WIFI模块 1个

- TPYBoard v102板子 1块

- USB转TTL 1个

- micro USB数据线 1条

- 杜邦线 若干

本实验采用TPYBoardv102串口AT指令的方式,去连接控制ESP8266模块(型号ESP-01)。

第一步:烧写AT指令的固件

下载AT指令相应固件

下载烧写工具ESPFlashDownloadTool

硬件连接

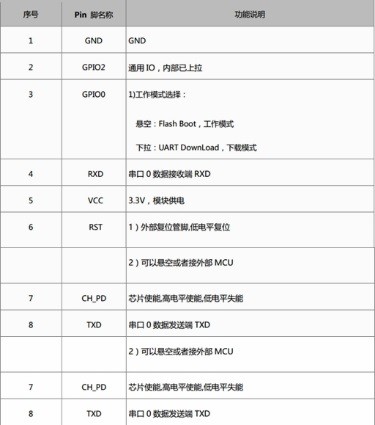

ESP-01模块的引脚图:



烧写固件还需用到USB转TTL,ESP-01模最好使用其他外部器件进行供电。这里,我用的TPYBoardv102开发板。但是,别忘记了开发板与TTL之间需要共地。

接线图:

ESP-01模块

TPYBoard v102

|VCC

3V3

GND

GND

CH_PD

3V3

GPIO 0

悬空

GPIO 2

悬空

TXD

X2(UART 4 )

RXD

X1(UART 4 )

开始烧写

USB转TTL插上电脑,设备管理器查看端口号。

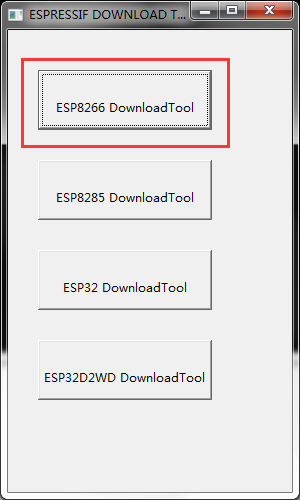

打开ESPFlashDownloadTool工具,选择【ESP8266 DownloadTool】。

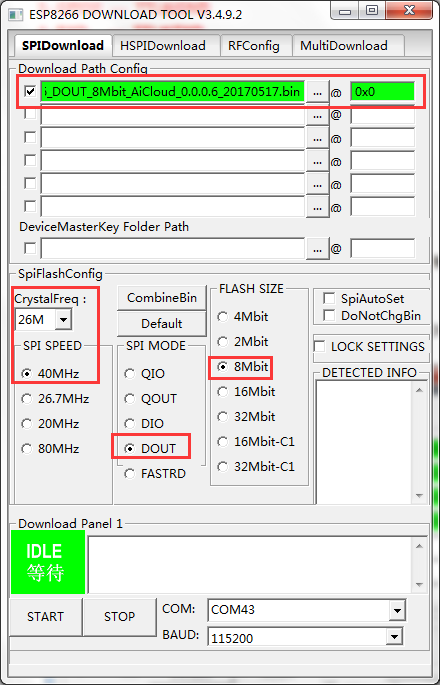

我这里下载的是合成的固件,所以地址直接设置为0x00000,其他设置参考如下:


选择好端口,点击【START】开始烧写。

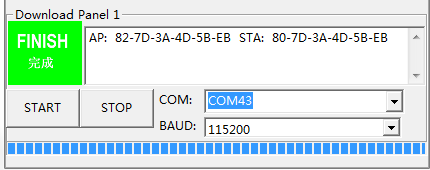

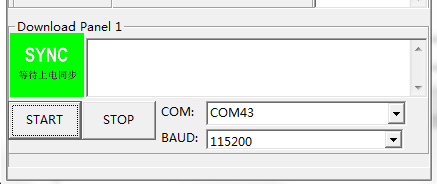

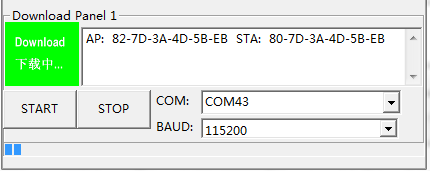

出现等待上电同步,这时给ESP-01模块上电,或者复位一下,等待下载成功。



第二步:测试AT指令

烧写固件完成之后,将GPIO 0 连接的线拔掉,使其悬空,ESP-01模块会进入正常模式。

打开串口助手工具http://old.tpyboard.com/download/tool/198.html,默认波特率115200。

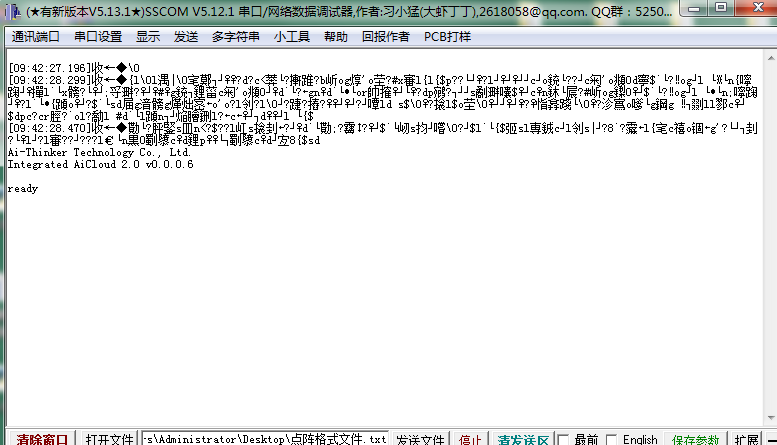

ESP-01模块启动时,会输出一堆乱码。(其实不是乱码,是一些内部信息)如下:


出现乱码的原因,如下:


输出的内部信息,我们可以忽略掉,只要输出ready,就说明模块一切正常。

进入AT指令模式

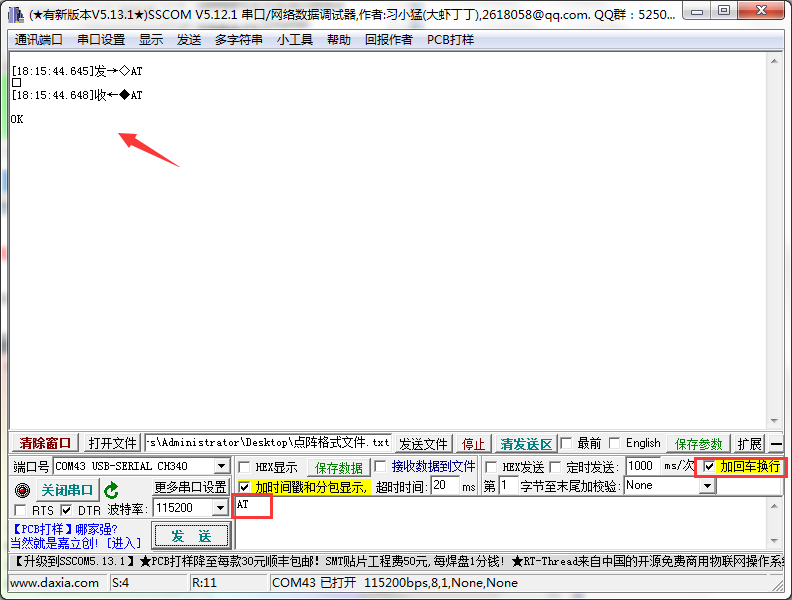

发送指令:AT

(注意:后面需跟一个回车换行,选择在工具中勾选加回车换行)

模块返回AT\r\nOK,说明模块已经成功进入AT指令模式。


查询固件版本

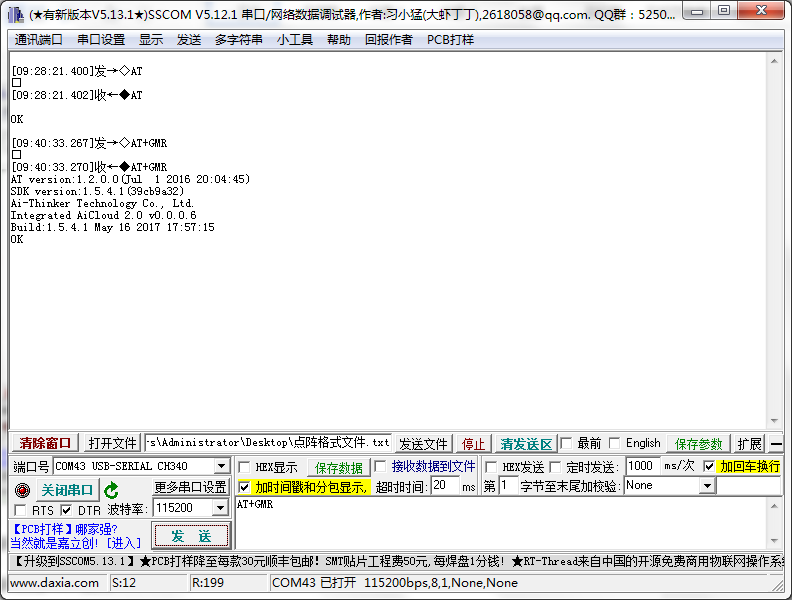

发送指令:AT+GMR


第三步:局域网TCP通信测试

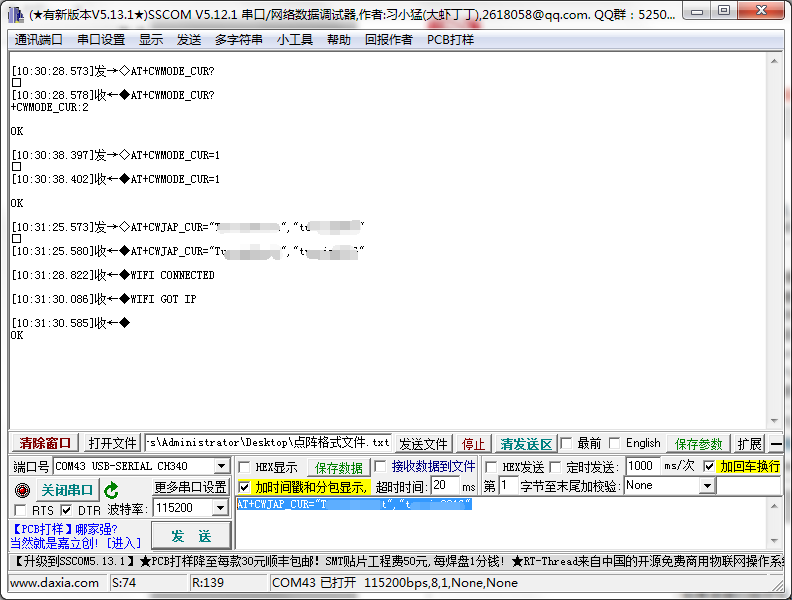

1、首先,让ESP-01接入我们的路由器。


AT指令

功能

AT+CWMODE_CUR?

查询当前WIFI模式

1 : station 模式

2 : softAP 模式

3 : softAP+station 模式

AT+CWMODE_CUR=1

设置WIFI为station 模式

AT+CWJAP_CUR="essid","password"

连接AP

.

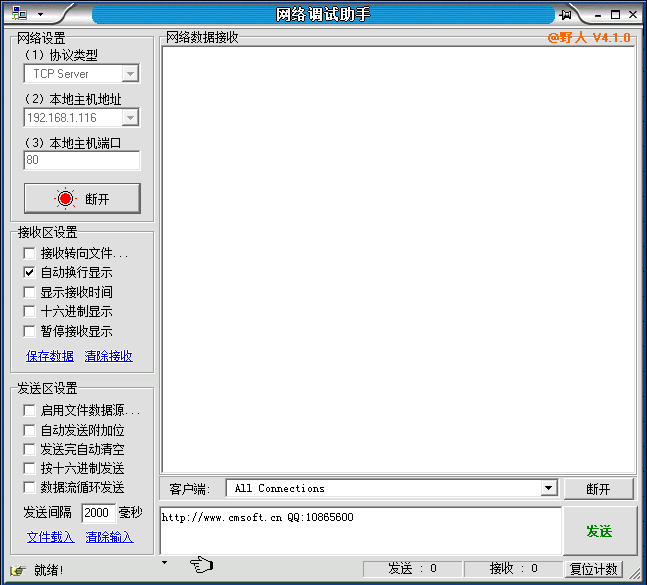

2、接下来,我们做一个局域网内TCP通信的测试。本地用网络调试助手建立一个TCP Server如下:

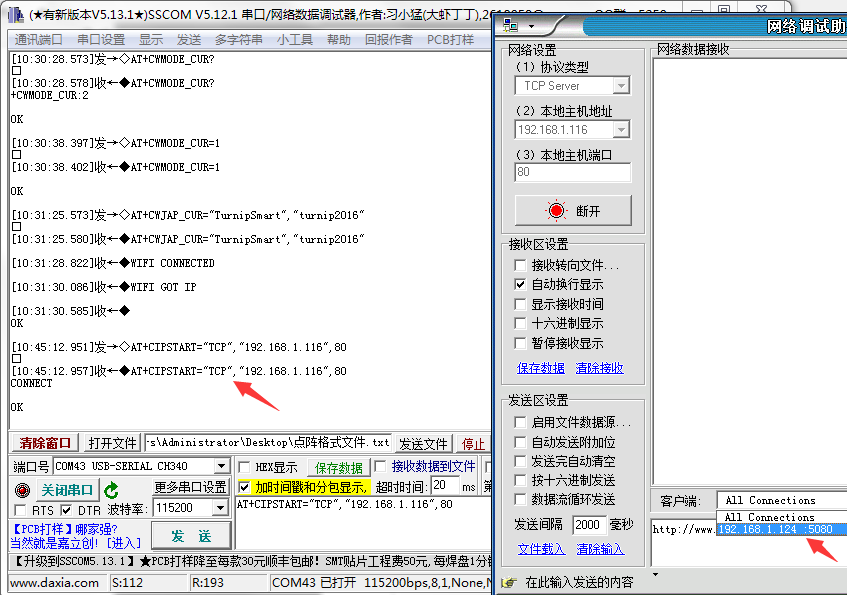

ESP-01作为TCP Client连接Server。发送指令AT+CIPSTART="TCP","192.168.101.116",80

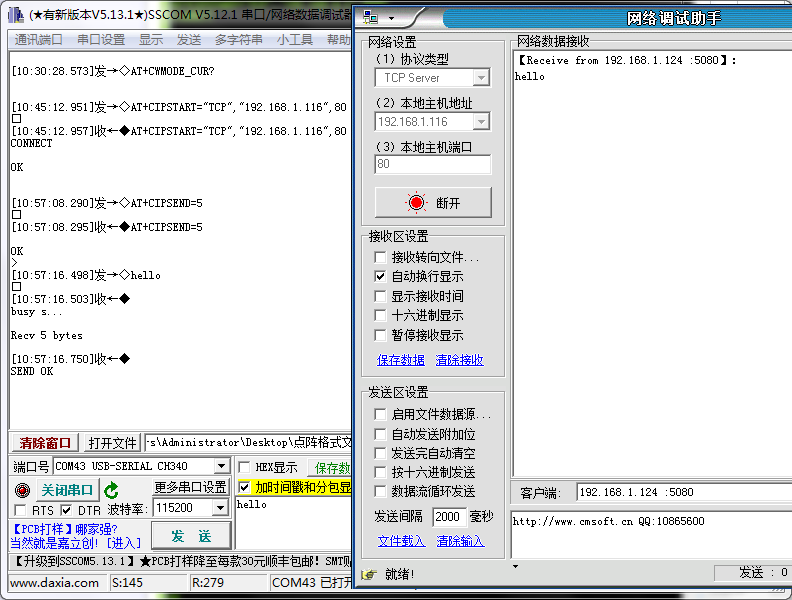

TCP链接建立,开始发送数据。单路链接时发送指令为AT+CIPSEND=x,x为发送的字节数。出现符号">"后就可以发送数据了。

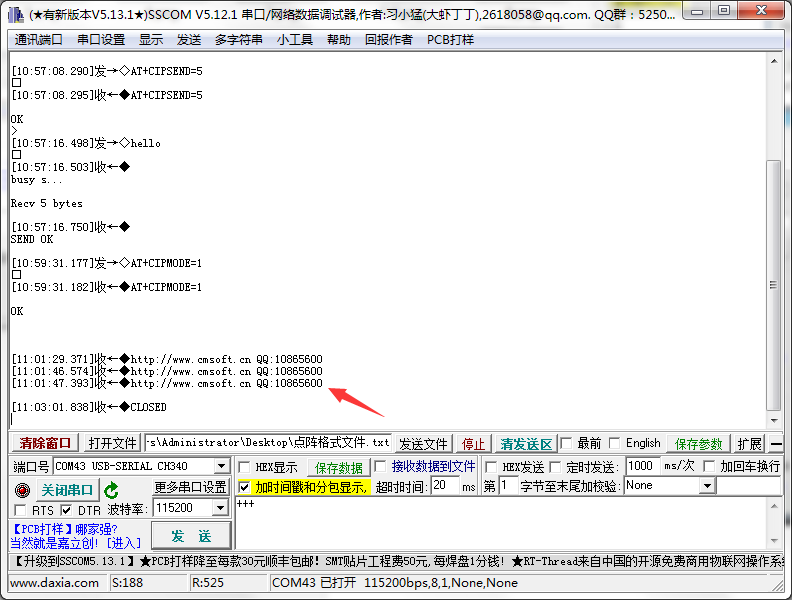

模块会把收到的数据自动通过串口透传过来。


以上,我们都是结合USB转TTL实现的AT指令转发。接下来,我们通过TPYBoardv102开发板实现上面的功能。

接线图:

ESP-01模块

TPYBoard v102

VCC

3V3

GND

GND

CH_PD

3V3

GPIO 0 |

悬空

GPIO 2

悬空

TXD

X2(UART 4 )

RXD

X1(UART 4 )

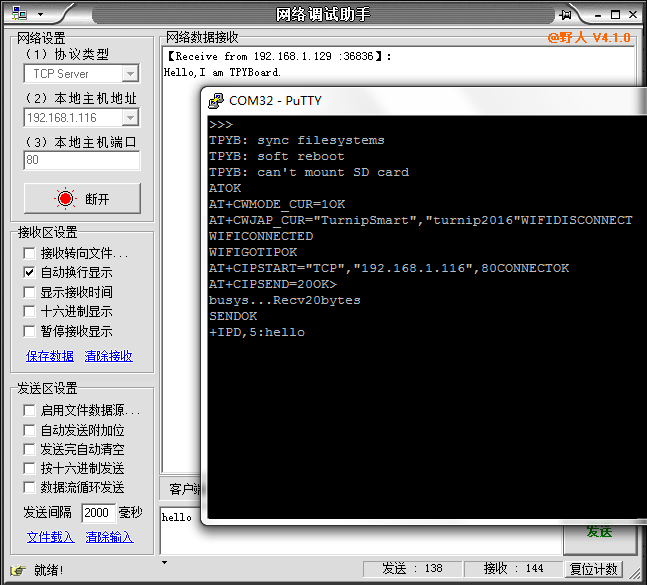

程序源码:

from pyb importUARTfrom pyb importLED#等待ESP-01模块初始化,忽略启动时的内部信息

pyb.delay(1000)

ESP_UART= UART(4,115200,timeout=100)defsendToUart(msg):

ESP_UART.write(msg+'rn')

CWMODE_CUR= 'AT+CWMODE_CUR=1'CWJAP_CUR= 'AT+CWJAP_CUR="TurnipSmart","turnip2016"'CIPSTART= 'AT+CIPSTART="TCP","192.168.1.116",80'CIPSEND= 'AT+CIPSEND=%s'msg= 'Hello,I am TPYBoard.'

if __name__ == '__main__':

sendToUart('AT')whileTrue:if ESP_UART.any() >0:

buf= ESP_UART.read().decode().replace('r','').replace('n','').replace(' ','')print(buf)if buf.find('busyp') > -1 or buf.find('ERROR') > -1:#AT指令执行失败

#结束程序排查原因

break

elif buf.find('ATOK') > -1:#说明AT指令执行成功

#成功进入AT指令模式

#设置WIFI模式为sta模式

sendToUart(CWMODE_CUR)elif buf.find(CWMODE_CUR) > -1:#设置sta模式成功,连接AP

sendToUart(CWJAP_CUR)

LED(1).on()elif buf.find('WIFIGOTIP') > -1:#连接AP成功

#开始连接TCP Server

pyb.delay(150)

sendToUart(CIPSTART)

LED(2).on()elif buf.find(CIPSTART) > -1:#连接TCP Server成功,发送数据

CIPSEND = CIPSEND %str(len(msg))

sendToUart(CIPSEND)

LED(3).on()elif buf.find('>') > -1:#发送数据

sendToUart(msg)

LED(4).on()


注意:ESP-01模块上电启动时电流比较大,会导致板子的REPL无反应。关闭putty等工具,按板子的RST复位一下,再连接就好。最好方式采用外部电源给ESP-01模块供电,注意要与板子共地。

综上,TCP的测试实验完毕。本实验只是做了一些简单的示例,大家可根据自己的想法结合文档开发出更有意思的作品,比如智能控制开关、智能WIFI小车等。
