用 3DS Max 制作晶莹剔透的啤酒杯
　　 炎热的夏季，来杯冰啤怎么样？当然，首先你得先有一只啤酒杯，题图这个杯子不错吧？想不想亲手把它做出来？如果有兴趣，请跟我来！



　　 1、这个例子主要利用子物体建模，所以，大量操作是对顶点、边、多边形等的编辑。如果你对此建模方法尚不太熟悉，那么通过这个例子，可以充分感受到它的魅力。其次，对于制作玻璃制品来说，材质、灯光、渲染也很关键，所以，这里选用了比3DS MAX内置渲染器更优秀的Brazil渲染器插件，并使用了自带的玻璃材质以及灯光设置。好了，闲话少说，下面就让我们开始吧。



　　 打开3DS MAX 5，制作杯底。在Top视图，用Create面板下的“Gengon”（多边形板）命令，拖出一个任意尺寸的多边形板。在右边的Parameters（参数）卷展栏中，设定其几何尺寸： Sides（边数）为8， Radius（半径）为72， Fillet（倒角宽）为0， Height（厚度）为18（如图1）。


　　 2、为了在现有的杯底模型基础上拉出杯壁，将杯底转换为可编辑多边形（Editable Poly）。操作是：在视图中右击杯底模型，然后选择“Convert to Editable Poly”（转换为可编辑多边形）命令。此时视图没有变化。


　　 3、接下来，准备构建杯壁截面。确认杯底处于选中状态，在Modify（修改）面板下的“Editable Poly”列表中选择”Vertex”（顶点），进入顶点编辑层级（如图2）。



　　 4、开始构建杯壁截面。在Perspective视图中右击鼠标，从弹出菜单上选择“Chamfer”命令，然后，单击并拖动杯底上表面中间的那个顶点，直到出现所需杯壁截面再放开鼠标（如图3）。



　　 5、选中杯壁截面。在Top视图中右击鼠标，选择[Sub-objects]→[Polygon]（多边形），进入多边形编辑层级。在Modify面板下的Selection卷展栏，选中“Ignore Backfacing”（忽略背面）选项，以便接下来选择多边形时背面的多边形或其他子对象不被选中。现在按住[Ctrl]键，单击构成杯壁截面的各个多边形，选中后的多边形为红色。

　　 6、现在将截面拉伸为杯壁。在Top视图中右击所选截面，在弹出菜单上选择“Extrude”（拉伸）命令左边的小方框。将弹出对话框中“Extrusion Height”（拉伸高度）设定为100（如图4）。至此，杯壁模型制作出来了。



　　 7、观察图4，杯壁上下厚度是一样的，这不太符合实际，最好使上面部分薄一些。要做到这一点也不复杂。进入Edge（边）编辑层级，按住[Ctrl]键，选择杯内壁上边缘。在Top视图中，右击对象，选择“Scale”（缩放）命令，在黄色三角形模框中拖动鼠标，观察杯壁上部厚度变化，直到满意为止（如图5）。 By：3DMAX教程网www.uoften.com

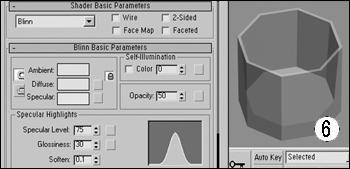

　　 8、制作材质。到这里，玻璃杯的建模工作还没有完成，但为了便于后面制作时观察，这里先制作一个简单的透明材质赋予模型。按下M键，打开材质编辑器。将Diffuse（过渡区）设定为黄色，Opacity（不透明度）设定为50，Specular Level（反光强度）设定为75，Glossiness（反光度）设定为30。最后，将该材质赋予玻璃杯（如图6）。



　　 9、现在对杯子表面进行平滑处理。确认此时处于Edge编辑层级，且杯内壁上边缘处于选中状态。在“Modify”面板选择MeshSmooth（网格平滑处理）修改器。在右边的Subdivision Amount（细分量）卷展栏中，设定“Iterations”（次数）为2（如图7）。现在看到的玻璃杯是圆形的，而不是我们想要的八边形。这是因为MeshSmooth修改器影响到了先前建立的表面。



　　 10、返回到Edge编辑层级。操作是，在Modify面板中Editable Poly下面选择“Edge”。在Top视图中，按住[Ctrl]键，选中杯内壁底部边缘。


　　 注意：别把内壁上边缘也选中了。鼠标右击Top视图，从弹出菜单上选择“Chamfer”命令左边的小方框，将对话框中的“Chamfer Amount”（倒角量）设定为4.5，单击[OK]按钮退出，杯内壁底部出现一个斜面过渡带。这样，杯底看起来就比较自然了。

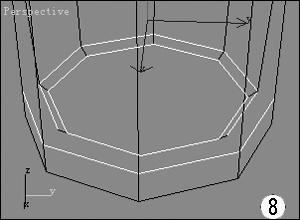

　　 11、现在对整个杯子棱角进行倒角处理，以使它更真实一些。注意：上一步刚做成的过渡带就不要再倒角了。选中除过渡带、杯底上沿及杯底对角线以外的所有边（如图8），这可能需要多次转动视图、多次使用[Ctrl]键才能完成。然后，在右击菜单上选择“Chamfer”命令左边的小方框，将Chamfer Amount设定为0.2。倒角完成。由于倒角量很小，视图中看不到明显变化。



　　 12、现在对杯内过渡带倒角进行调整。在Top视图中，进入Vertex编辑层级，选择杯底过渡带上部相邻的两个顶点，单击工具栏中的缩放按钮再右击它，在对话框“Offset:Screen”中输入500，以增大两顶点间的距离。同样操作，增大这两个顶点右边那两个顶点间的距离，不过在“Offset:Screen”下应输入1000，结果如图9。对该过渡带另外7组顶点做同样处理。



　　 13、现在对外部杯底进行处理。观察一下玻璃杯，杯底应该有一点凹进的效果。在“Perspective”视图中转动杯子，直到能看见杯底外部。选中杯底中间那一点，然后，在右击菜单上选择“Chamfer”命令，拖动鼠标，杯底出现一个折线环形带，使它的宽度比杯壁略厚一些，松开鼠标。
